Segurança na operação de serra
circular

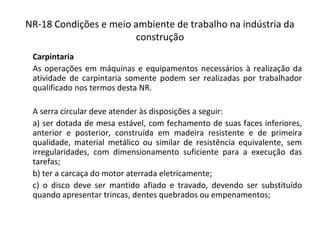

NR-18 Condições e meio ambiente de trabalho na indústria da
construção
Carpintaria
As operações em máquinas e equipamentos necessários à realização da
atividade de carpintaria somente podem ser realizadas por trabalhador
qualificado nos termos desta NR.
A serra circular deve atender às disposições a seguir:
a) ser dotada de mesa estável, com fechamento de suas faces inferiores,
anterior e posterior, construída em madeira resistente e de primeira
qualidade, material metálico ou similar de resistência equivalente, sem
irregularidades, com dimensionamento suficiente para a execução das
tarefas;
b) ter a carcaça do motor aterrada eletricamente;
c) o disco deve ser mantido afiado e travado, devendo ser substituído
quando apresentar trincas, dentes quebrados ou empenamentos;
NR-18 Condições e meio ambiente de trabalho na indústria da
construção

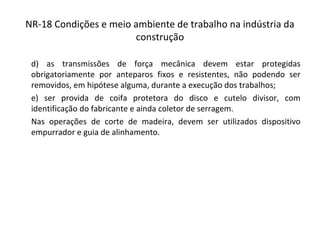

d) as transmissões de força mecânica devem estar protegidas
obrigatoriamente por anteparos fixos e resistentes, não podendo ser
removidos, em hipótese alguma, durante a execução dos trabalhos;
e) ser provida de coifa protetora do disco e cutelo divisor, com
identificação do fabricante e ainda coletor de serragem.
Nas operações de corte de madeira, devem ser utilizados dispositivo
empurrador e guia de alinhamento.

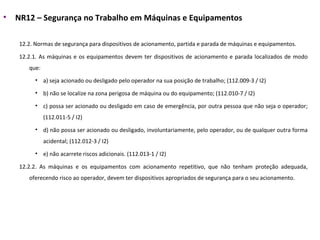

• NR12 – Segurança no Trabalho em Máquinas e Equipamentos
12.2. Normas de segurança para dispositivos de acionamento, partida e parada de máquinas e equipamentos.
12.2.1. As máquinas e os equipamentos devem ter dispositivos de acionamento e parada localizados de modo
que:
• a) seja acionado ou desligado pelo operador na sua posição de trabalho; (112.009-3 / I2)
• b) não se localize na zona perigosa de máquina ou do equipamento; (112.010-7 / I2)
• c) possa ser acionado ou desligado em caso de emergência, por outra pessoa que não seja o operador;
(112.011-5 / I2)
• d) não possa ser acionado ou desligado, involuntariamente, pelo operador, ou de qualquer outra forma
acidental; (112.012-3 / I2)
• e) não acarrete riscos adicionais. (112.013-1 / I2)
12.2.2. As máquinas e os equipamentos com acionamento repetitivo, que não tenham proteção adequada,
oferecendo risco ao operador, devem ter dispositivos apropriados de segurança para o seu acionamento.

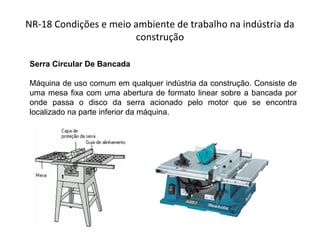

NR-18 Condições e meio ambiente de trabalho na indústria da
construção
Serra Circular De Bancada
Máquina de uso comum em qualquer indústria da construção. Consiste de
uma mesa fixa com uma abertura de formato linear sobre a bancada por
onde passa o disco da serra acionado pelo motor que se encontra
localizado na parte inferior da máquina.
NR-18 Condições e meio ambiente de trabalho na indústria da
construção

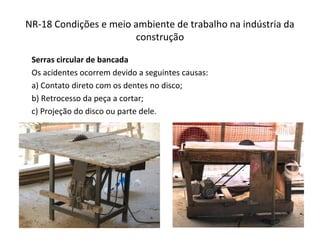

Serras circular de bancada
Os acidentes ocorrem devido a seguintes causas:
a) Contato direto com os dentes no disco;
b) Retrocesso da peça a cortar;
c) Projeção do disco ou parte dele.

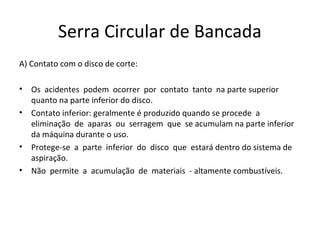

Serra Circular de Bancada
A) Contato com o disco de corte:
• Os acidentes podem ocorrer por contato tanto na parte superior
quanto na parte inferior do disco.
• Contato inferior: geralmente é produzido quando se procede a
eliminação de aparas ou serragem que se acumulam na parte inferior
da máquina durante o uso.
• Protege-se a parte inferior do disco que estará dentro do sistema de
aspiração.
• Não permite a acumulação de materiais - altamente combustíveis.
Serra Circular de Bancada
• Contato superior: a parte superior do disco deve ser protegida por capas
de proteção.
• Com a instalação das capas de proteção se consegue dois efeitos:
• A proteção antes de um contato com o disco;
• A proteção ocular do trabalhador, é minimizada a projeção de
partículas.
• A capa de proteção deve ser forte e facilmente ajustável.

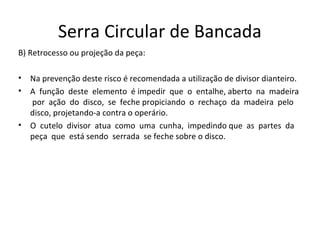

Serra Circular de Bancada
B) Retrocesso ou projeção da peça:
• Na prevenção deste risco é recomendada a utilização de divisor dianteiro.
• A função deste elemento é impedir que o entalhe, aberto na madeira
por ação do disco, se feche propiciando o rechaço da madeira pelo
disco, projetando-a contra o operário.
• O cutelo divisor atua como uma cunha, impedindo que as partes da
peça que está sendo serrada se feche sobre o disco.

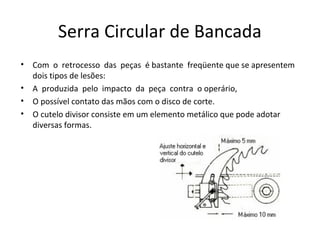

Serra Circular de Bancada
• Com o retrocesso das peças é bastante freqüente que se apresentem
dois tipos de lesões:
• A produzida pelo impacto da peça contra o operário,
• O possível contato das mãos com o disco de corte.
• O cutelo divisor consiste em um elemento metálico que pode adotar
diversas formas.
Serra Circular de Bancada
• O retrocesso ou projeção da madeira pode ser facilitado, também, por:
• Pressão insuficiente das mãos do operário sobre a peça que está sendo
serrada;
• Variação da resistência de penetração da madeira pela existência de nós
e irregularidades;
• Serra defeituosa por perda do fio ou denteado;
• Depósito de resina sobre o disco
que tende a prender a madeira;
• Manobra fortuita que leve
a peça diretamente a
parte superior do disco.

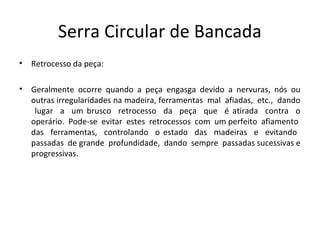

Serra Circular de Bancada
• Retrocesso da peça:
• Geralmente ocorre quando a peça engasga devido a nervuras, nós ou
outras irregularidades na madeira, ferramentas mal afiadas, etc., dando
lugar a um brusco retrocesso da peça que é atirada contra o
operário. Pode-se evitar estes retrocessos com um perfeito afiamento
das ferramentas, controlando o estado das madeiras e evitando
passadas de grande profundidade, dando sempre passadas sucessivas e
progressivas.

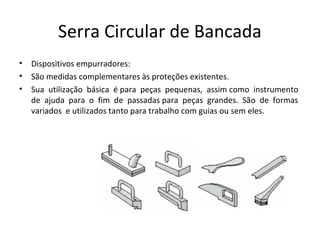

Serra Circular de Bancada
• Dispositivos empurradores:
• São medidas complementares às proteções existentes.
• Sua utilização básica é para peças pequenas, assim como instrumento
de ajuda para o fim de passadas para peças grandes. São de formas
variados e utilizados tanto para trabalho com guias ou sem eles.

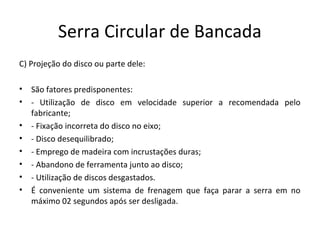

Serra Circular de Bancada
C) Projeção do disco ou parte dele:
• São fatores predisponentes:
• - Utilização de disco em velocidade superior a recomendada pelo
fabricante;
• - Fixação incorreta do disco no eixo;
• - Disco desequilibrado;
• - Emprego de madeira com incrustações duras;
• - Abandono de ferramenta junto ao disco;
• - Utilização de discos desgastados.
• É conveniente um sistema de frenagem que faça parar a serra em no
máximo 02 segundos após ser desligada.

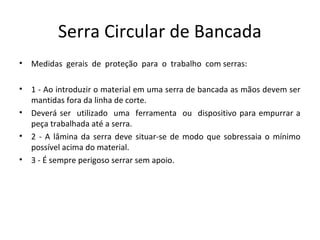

Serra Circular de Bancada
• Medidas gerais de proteção para o trabalho com serras:
• 1 - Ao introduzir o material em uma serra de bancada as mãos devem ser
mantidas fora da linha de corte.
• Deverá ser utilizado uma ferramenta ou dispositivo para empurrar a
peça trabalhada até a serra.
• 2 - A lâmina da serra deve situar-se de modo que sobressaia o mínimo
possível acima do material.
• 3 - É sempre perigoso serrar sem apoio.

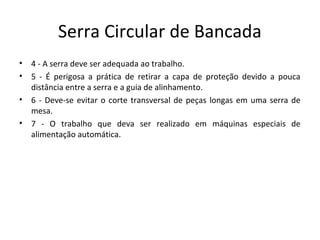

Serra Circular de Bancada
• 4 - A serra deve ser adequada ao trabalho.
• 5 - É perigosa a prática de retirar a capa de proteção devido a pouca
distância entre a serra e a guia de alinhamento.
• 6 - Deve-se evitar o corte transversal de peças longas em uma serra de
mesa.
• 7 - O trabalho que deva ser realizado em máquinas especiais de
alimentação automática.

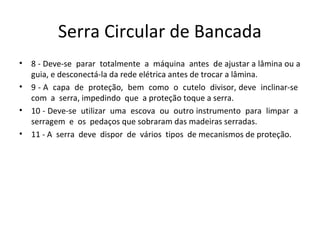

Serra Circular de Bancada
• 8 - Deve-se parar totalmente a máquina antes de ajustar a lâmina ou a
guia, e desconectá-la da rede elétrica antes de trocar a lâmina.
• 9 - A capa de proteção, bem como o cutelo divisor, deve inclinar-se
com a serra, impedindo que a proteção toque a serra.
• 10 - Deve-se utilizar uma escova ou outro instrumento para limpar a
serragem e os pedaços que sobraram das madeiras serradas.
• 11 - A serra deve dispor de vários tipos de mecanismos de proteção.
