O documento aborda a reflexão da luz e os espelhos planos, destacando conceitos como feixes de luz, pontos objeto e imagem, e a natureza das imagens formadas. Explica que, em espelhos planos, as imagens são sempre do mesmo tamanho que os objetos e não são invertidas, mas sim reversas. Também discute o campo visual e os deslocamentos de espelhos planos e suas imagens.

1. Reflexão da luz e espelhos planos
Professor: Sant’Ana
Turma: 2º ano
Física
Frente B

2. Sistemas ópticos: objetos e imagens
Representam a direção e o sentido da propagação da luz.
• São linhas orientadas, sem existência física, usadas como elementos geométricos.
• Feixe de Luz:
 Conjunto de raios de luz viajando juntos.
• Pincel de Luz:
 Feixe de luz cujos raios têm um ponto em comum.
 Pode ser formado por raios paralelos, convergentes ou divergentes.

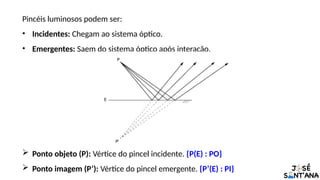

3. Pincéis luminosos podem ser:
• Incidentes: Chegam ao sistema óptico.
• Emergentes: Saem do sistema óptico após interação.
 Ponto objeto (P): Vértice do pincel incidente. {P(E) : PO}
 Ponto imagem (P’): Vértice do pincel emergente. {P’(E) : PI}

6. Leis da reflexão

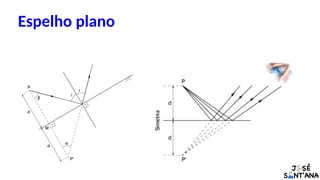

9. Espelho plano

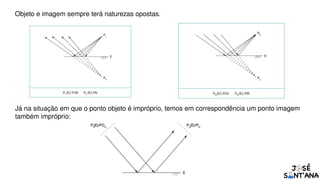

10. Já na situação em que o ponto objeto é impróprio, temos em correspondência um ponto imagem
também impróprio:
Objeto e imagem sempre terá naturezas opostas.

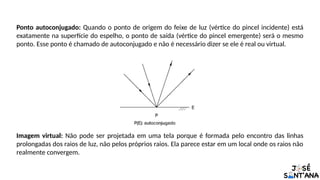

11. Ponto autoconjugado: Quando o ponto de origem do feixe de luz (vértice do pincel incidente) está
exatamente na superfície do espelho, o ponto de saída (vértice do pincel emergente) será o mesmo
ponto. Esse ponto é chamado de autoconjugado e não é necessário dizer se ele é real ou virtual.
Imagem virtual: Não pode ser projetada em uma tela porque é formada pelo encontro das linhas
prolongadas dos raios de luz, não pelos próprios raios. Ela parece estar em um local onde os raios não
realmente convergem.

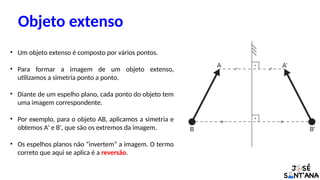

12. Objeto extenso
• Um objeto extenso é composto por vários pontos.
• Para formar a imagem de um objeto extenso,
utilizamos a simetria ponto a ponto.
• Diante de um espelho plano, cada ponto do objeto tem
uma imagem correspondente.
• Por exemplo, para o objeto AB, aplicamos a simetria e
obtemos A' e B', que são os extremos da imagem.
• Os espelhos planos não “invertem” a imagem. O termo
correto que aqui se aplica é a reversão.

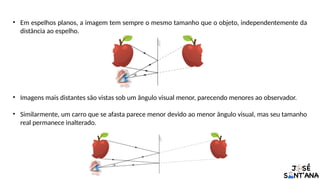

13. • Em espelhos planos, a imagem tem sempre o mesmo tamanho que o objeto, independentemente da
distância ao espelho.
• Imagens mais distantes são vistas sob um ângulo visual menor, parecendo menores ao observador.
• Similarmente, um carro que se afasta parece menor devido ao menor ângulo visual, mas seu tamanho
real permanece inalterado.

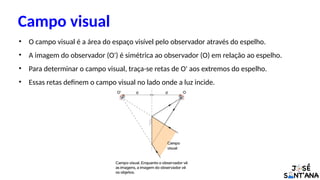

16. • O campo visual é a área do espaço visível pelo observador através do espelho.
• A imagem do observador (O') é simétrica ao observador (O) em relação ao espelho.
• Para determinar o campo visual, traça-se retas de O' aos extremos do espelho.
• Essas retas definem o campo visual no lado onde a luz incide.
Campo visual

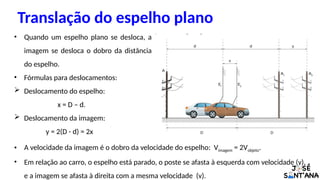

17. • Quando um espelho plano se desloca, a
imagem se desloca o dobro da distância
do espelho.
• Fórmulas para deslocamentos:
 Deslocamento do espelho:
x = D – d.
 Deslocamento da imagem:
y = 2(D - d) = 2x
Translação do espelho plano
• A velocidade da imagem é o dobro da velocidade do espelho: Vimagem = 2Vobjeto.
• Em relação ao carro, o espelho está parado, o poste se afasta à esquerda com velocidade (v),
e a imagem se afasta à direita com a mesma velocidade (v).

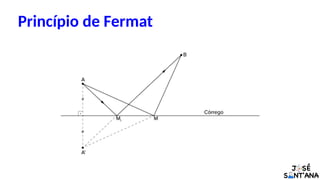

20. Princípio de Fermat
