1. Sistemas Operacionais de Redes
Professor: Carlos Melo
Prova Prática Final
SITUAÇÃO PROPOSTA
O ITEP precisa realizar um modificação na rede para atender as demandas dos seus
visitantes, assim realize as atividades, rotineiras para a administração e implementação
dos sistemas computacionais desta empresa.
Parte 1
Tempo Previsto – 30 min
1 - Etapa de Planejamento
Responda às questões abaixo e entregue a ficha de registro da etapa de planejamento
com as respostas aos avaliadores, antes de iniciar a etapa de execução.
1. Apresente um esquema com as configurações de IP de cada máquina.
1. A rede interna deve ter três grupos de endereçamento de IP da rede
10.4..4.0/25;
2. O primeiro grupo será o grupo de administração, temos uma previsão de
cinco máquinas;
3. O segundo grupo será um grupo privilegiado utilizando os 40 primeiros IP's
depois dos cinco reservados para o grupo de administração;
4. O restante dos IP's serão distribuídos para uso comum.
Parte 02
Configuração dos sistemas operacionais
Tempo Previsto – 01h 30min

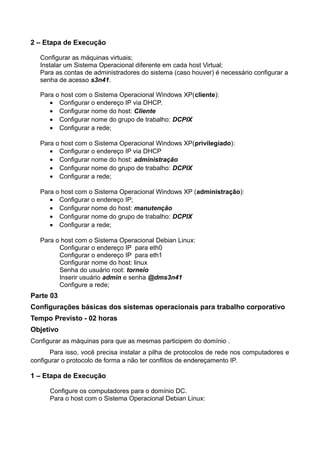

2. 2 – Etapa de Execução
Configurar as máquinas virtuais;
Instalar um Sistema Operacional diferente em cada host Virtual;
Para as contas de administradores do sistema (caso houver) é necessário configurar a
senha de acesso s3n41.
Para o host com o Sistema Operacional Windows XP(cliente):
• Configurar o endereço IP via DHCP.
• Configurar nome do host: Cliente
• Configurar nome do grupo de trabalho: DCPIX
• Configurar a rede;
Para o host com o Sistema Operacional Windows XP(privilegiado):
• Configurar o endereço IP via DHCP
• Configurar nome do host: administração
• Configurar nome do grupo de trabalho: DCPIX
• Configurar a rede;
Para o host com o Sistema Operacional Windows XP (administração):
• Configurar o endereço IP;
• Configurar nome do host: manutenção
• Configurar nome do grupo de trabalho: DCPIX
• Configurar a rede;
Para o host com o Sistema Operacional Debian Linux:
Configurar o endereço IP para eth0
Configurar o endereço IP para eth1
Configurar nome do host: linux
Senha do usuário root: torneio
Inserir usuário admin e senha @dms3n41
Configure a rede;
Parte 03
Configurações básicas dos sistemas operacionais para trabalho corporativo
Tempo Previsto - 02 horas
Objetivo
Configurar as máquinas para que as mesmas participem do domínio .
Para isso, você precisa instalar a pilha de protocolos de rede nos computadores e
configurar o protocolo de forma a não ter conflitos de endereçamento IP.
1 – Etapa de Execução
Configure os computadores para o domínio DC.
Para o host com o Sistema Operacional Debian Linux:

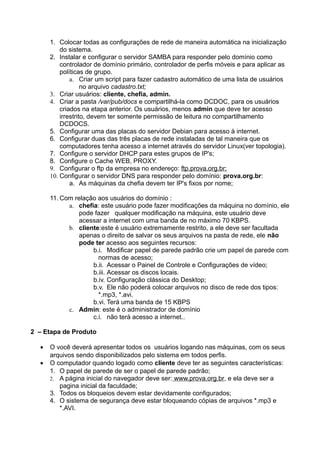

3. 1. Colocar todas as configurações de rede de maneira automática na inicialização
do sistema.
2. Instalar e configurar o servidor SAMBA para responder pelo domínio como
controlador de domínio primário, controlador de perfis móveis e para aplicar as
políticas de grupo.
a. Criar um script para fazer cadastro automático de uma lista de usuários
no arquivo cadastro.txt;
3. Criar usuários: cliente, chefia, admin.
4. Criar a pasta /var/pub/docs e compartilhá-la como DCDOC, para os usuários
criados na etapa anterior. Os usuários, menos admin que deve ter acesso
irrestrito, devem ter somente permissão de leitura no compartilhamento
DCDOCS.
5. Configurar uma das placas do servidor Debian para acesso à internet.
6. Configurar duas das três placas de rede instaladas de tal maneira que os
computadores tenha acesso a internet através do servidor Linux(ver topologia).
7. Configure o servidor DHCP para estes grupos de IP's;
8. Configure o Cache WEB, PROXY.
9. Configurar o ftp da empresa no endereço: ftp.prova.org.br;
10. Configurar o servidor DNS para responder pelo domínio: prova.org.br:
a. As máquinas da chefia devem ter IP's fixos por nome;
11. Com relação aos usuários do domínio :
a. chefia: este usuário pode fazer modificações da máquina no domínio, ele
pode fazer qualquer modificação na máquina, este usuário deve
acessar a internet com uma banda de no máximo 70 KBPS.
b. cliente:este é usuário extremamente restrito, a ele deve ser facultada
apenas o direito de salvar os seus arquivos na pasta de rede, ele não
pode ter acesso aos seguintes recursos:
b.i. Modificar papel de parede padrão crie um papel de parede com
normas de acesso;
b.ii. Acessar o Painel de Controle e Configurações de vídeo;
b.iii. Acessar os discos locais.
b.iv. Configuração clássica do Desktop;
b.v. Ele não poderá colocar arquivos no disco de rede dos tipos:
*.mp3, *.avi.
b.vi. Terá uma banda de 15 KBPS
c. Admin: este é o administrador de domínio
c.i. não terá acesso a internet..
2 – Etapa de Produto
• O você deverá apresentar todos os usuários logando nas máquinas, com os seus
arquivos sendo disponibilizados pelo sistema em todos perfis.
• O computador quando logado como cliente deve ter as seguintes características:
1. O papel de parede de ser o papel de parede padrão;
2. A página inicial do navegador deve ser: www.prova.org.br, e ela deve ser a
pagina inicial da faculdade;
3. Todos os bloqueios devem estar devidamente configurados;
4. O sistema de segurança deve estar bloqueando cópias de arquivos *.mp3 e
*.AVI.

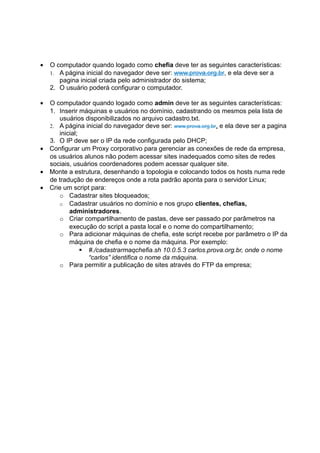

4. • O computador quando logado como chefia deve ter as seguintes características:
1. A página inicial do navegador deve ser: www.prova.org.br, e ela deve ser a
pagina inicial criada pelo administrador do sistema;
2. O usuário poderá configurar o computador.
• O computador quando logado como admin deve ter as seguintes características:
1. Inserir máquinas e usuários no domínio, cadastrando os mesmos pela lista de
usuários disponibilizados no arquivo cadastro.txt.
2. A página inicial do navegador deve ser: www.prova.org.br, e ela deve ser a pagina
inicial;
3. O IP deve ser o IP da rede configurada pelo DHCP;
• Configurar um Proxy corporativo para gerenciar as conexões de rede da empresa,
os usuários alunos não podem acessar sites inadequados como sites de redes
sociais, usuários coordenadores podem acessar qualquer site.
• Monte a estrutura, desenhando a topologia e colocando todos os hosts numa rede
de tradução de endereços onde a rota padrão aponta para o servidor Linux;
• Crie um script para:
o Cadastrar sites bloqueados;
o Cadastrar usuários no domínio e nos grupo clientes, chefias,
administradores.
o Criar compartilhamento de pastas, deve ser passado por parâmetros na
execução do script a pasta local e o nome do compartilhamento;
o Para adicionar máquinas de chefia, este script recebe por parâmetro o IP da
máquina de chefia e o nome da máquina. Por exemplo:
 #./cadastrarmaqchefia.sh 10.0.5.3 carlos.prova.org.br, onde o nome
“carlos” identifica o nome da máquina.
o Para permitir a publicação de sites através do FTP da empresa;
