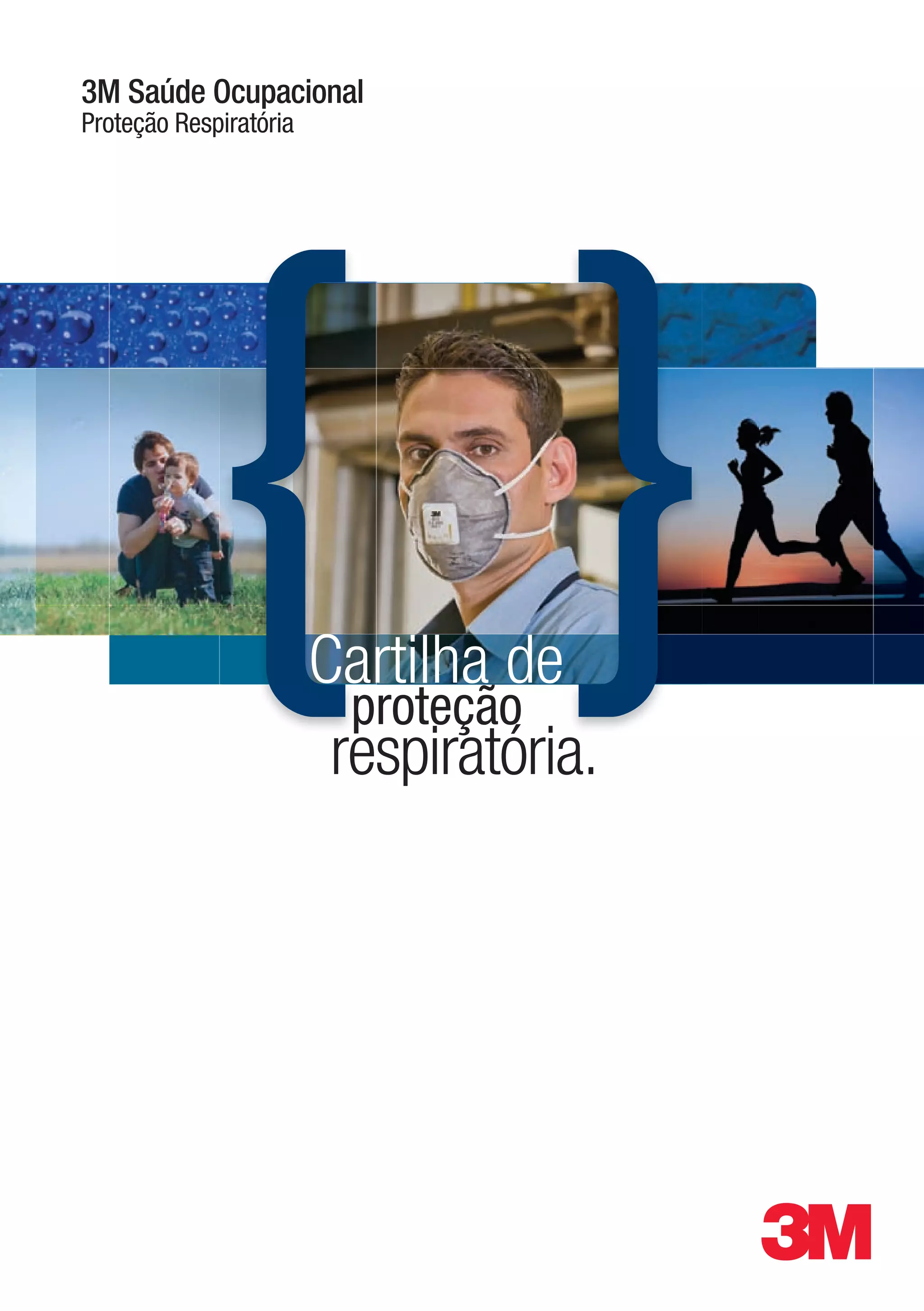

1. Cartilha de
proteção
respiratória.
3M Saúde Ocupacional
Proteção Respiratória

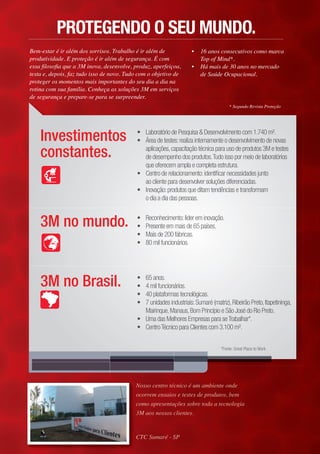

2. 3M no mundo. • Reconhecimento:líder em inovação.
• Presente em maiss dde 655 ppaíses.
• Mais de 200 fábricicas.
• 80 mil funcionários.
3M no Brasil. • 65 anos.
• 4 mil funcionários.
• 40 plataformas tecnológicas.
• 7 unidades industriais:Sumaré (matriz),Ribeirão Preto,Itapetininga,
Mairinque,Manaus,Bom Princípio e São José do Rio Preto.
• Uma das Melhores Empresas para seTrabalhar*.
• CentroTécnico para Clientes com 3.100 m².
Investimentos
constantes.
• Laboratório de Pesquisa & Desenvolvimento com 1.740 m².
• Área de testes:realiza internamente o desenvolvimento de novas
aplicações,capacitação técnica para uso de produtos 3M e testes
de desempenho dos produtos.Tudo isso por meio de laboratórios
que oferecem ampla e completa estrutura.
• Centro de relacionamento:identificar necessidades junto
ao cliente para desenvolver soluções diferenciadas.
• Inovação:produtos que ditam tendências e transformam
o dia a dia das pessoas.
• 16 anos consecutivos como marca
Top of Mind*.
• Há mais de 30 anos no mercado
de Saúde Ocupacional.
Bem-estar é ir além dos sorrisos. Trabalho é ir além de
produtividade. E proteção é ir além de segurança. É com
essa filosofia que a 3M inova, desenvolve, produz, aperfeiçoa,
testa e, depois, faz tudo isso de novo. Tudo com o objetivo de
proteger os momentos mais importantes do seu dia a dia na
rotina com sua família. Conheça as soluções 3M em serviços
de segurança e prepare-se para se surpreender.
* Segundo Revista Proteção
Nosso centro técnico é um ambiente onded
ocorrem ensaios e testes de produtos, b, beme
como apresentações sobre toda a tecnologiaa
3M aos nossos clientes.
CTC Sumaré - SP
PROTEGENDO O SEU MUNDO.
*Fonte: Great Place to Work

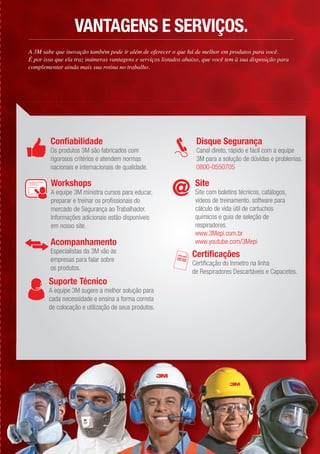

3. Confiabilidade
Os produtos 3M são fabricados com
rigorosos critérios e atendem normas
nacionais e internacionais de qualidade.
Site
Site com boletins técnicos, catálogos,
vídeos de treinamento, software para
cálculo de vida útil de cartuchos
químicos e guia de seleção de
respiradores.
www.3Mepi.com.br
www.youtube.com/3MepiAcompanhamento
Especialistas da 3M vão às
empresas para falar sobre
os produtos.
Suporte Técnico
A equipe 3M sugere a melhor solução para
cada necessidade e ensina a forma correta
de colocação e utilização de seus produtos.
Certificações
Certificação do Inmetro na linha
de Respiradores Descartáveis e Capacetes.
Disque Segurança
Canal direto, rápido e fácil com a equipe
3M para a solução de dúvidas e problemas.
0800-0550705
Workshops
A equipe 3M ministra cursos para educar,
preparar e treinar os profissionais do
mercado de Segurança ao Trabalhador.
Informações adicionais estão disponíveis
em nosso site.
A 3M sabe que inovação também pode ir além de oferecer o que há de melhor em produtos para você.
É por isso que ela traz inúmeras vantagens e serviços listados abaixo, que você tem à sua disposição para
complementar ainda mais sua rotina no trabalho.
VANTAGENS E SERVIÇOS.

4. Este é para certificar que
(Treinador)
foi treinado no uso correto e cuidado(s) com o(s) respirador(es) 3M
Limitações: este treinamento é válido por 12 meses da data da
aprovação, e somente se aplica ao respirador mencionado.
Resultado do Teste:_____________________________________
Assinatura:_______________ Assinatura:______________
Verificação da Vedação:__________________________________
(aprovado/reprovado)
(indicar o método de Fit Test)
(Responsável na Empresa)
Certificado de treinamento
em Proteção Respiratória

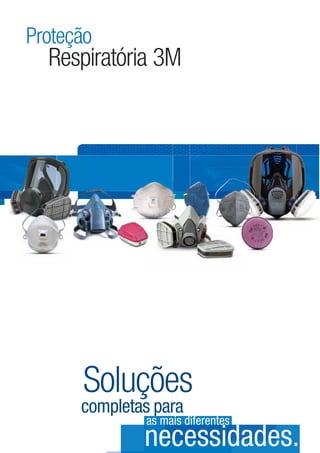

Proteção
Respiratória 3M
as mais diferentes
necessidades.
completas para
Soluções

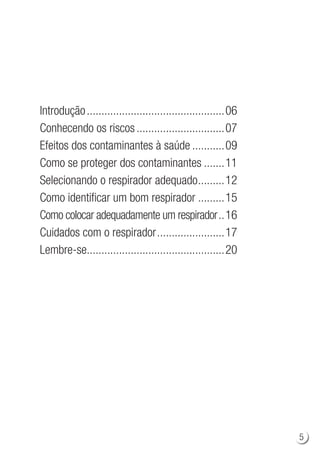

5. Introdução...............................................06
Conhecendo os riscos..............................07
Efeitos dos contaminantes à saúde ...........09
Como se proteger dos contaminantes .......11
Selecionando o respirador adequado.........12

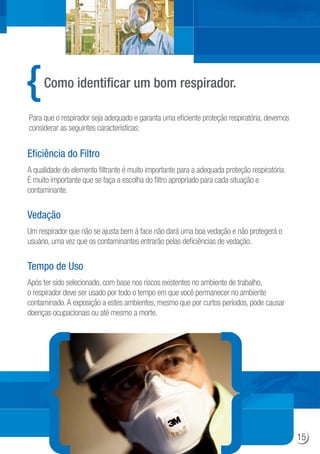

Como identificar um bom respirador .........15

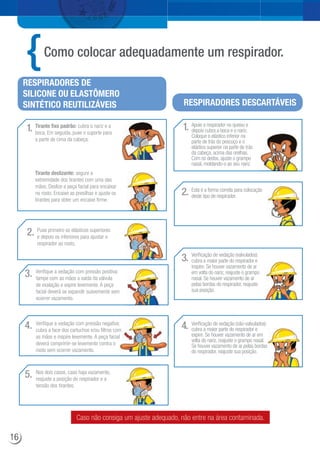

Como colocar adequadamente um respirador..16

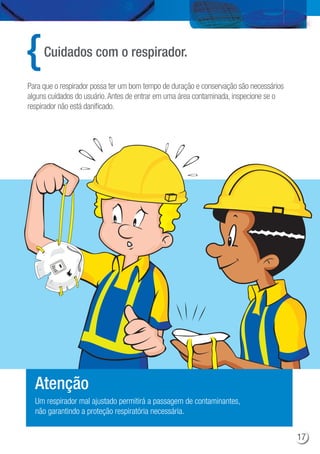

Cuidados com o respirador.......................17
Lembre-se...............................................20
5

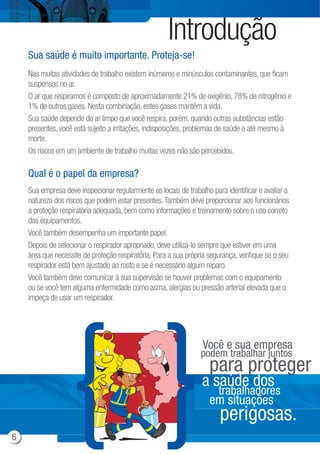

6. Introdução
Nas muitas atividades de trabalho existem inúmeros e minúsculos contaminantes, que ficam
suspensos no ar.
O ar que respiramos é composto de aproximadamente 21% de oxigênio, 78% de nitrogênio e
1% de outros gases. Nesta combinação, estes gases mantêm a vida.
Sua saúde depende do ar limpo que você respira, porém, quando outras substâncias estão
presentes, você está sujeito a irritações, indisposições, problemas de saúde e até mesmo à
morte.
Os riscos em um ambiente de trabalho muitas vezes não são percebidos.
Sua empresa deve inspecionar regularmente os locais de trabalho para identificar e avaliar a
natureza dos riscos que podem estar presentes.Também deve proporcionar aos funcionários
a proteção respiratória adequada, bem como informações e treinamento sobre o uso correto
dos equipamentos.
Você também desempenha um importante papel.
Depois de selecionar o respirador apropriado, deve utilizá-lo sempre que estiver em uma
área que necessite de proteção respiratória. Para a sua própria segurança, verifique se o seu
respirador está bem ajustado ao rosto e se é necessário algum reparo.
Você também deve comunicar à sua supervisão se houver problemas com o equipamento
ou se você tem alguma enfermidade como asma, alergias ou pressão arterial elevada que o
impeça de usar um respirador.
Sua saúde é muito importante. Proteja-se!
Qual é o papel da empresa?
Você e sua empresa
podem trabalhar juntos
para proteger
a saúde dos
trabalhadores
em situações
perigosas.
6

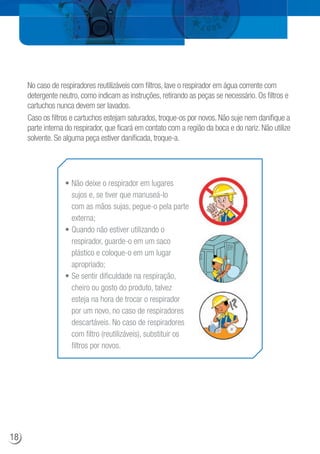

7. Se tiver que manusear seu respirador com as mãos sujas, pegue-o pela parte externa. Não o
deixe sobre equipamentos ou lugares sujeitos a poeiras ou contaminantes.
Ao fim do trabalho ou nos intervalos de descanso, guarde o respirador em um saco plástico e
coloque-o em lugar apropriado (gaveta, armário, etc.).
Se sentir dificuldade na respiração, o cheiro ou gosto
do produto que está trabalhando, pode ser que
esteja na hora de trocar de respirador (respiradores
descartáveis) por um novo, ou substituir o filtro
(respiradores reutilizáveis).

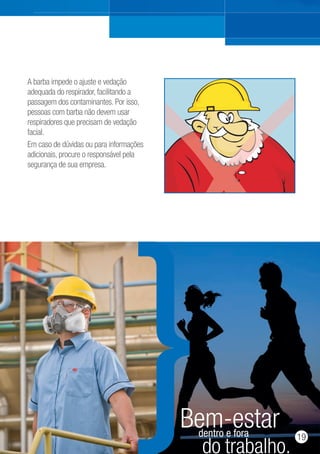

A barba impede o ajuste e vedação adequados do
respirador, facilitando a passagem dos contaminantes.
Por isso, pessoas com barba não devem usar
respiradores que necessitem de vedação facial.
Em caso de dúvidas ou para informações adicionais,
procure o responsável pela segurança de sua
empresa.
As poeiras são pequenas partículas que permanecem suspensas no ar, podendo ser
facilmente inaladas. São formadas quando um material sólido é quebrado, moído ou
triturado. Quanto menor a partícula, mais tempo ela ficará suspensa no ar, sendo maior a
chance de ser inalada. Ex: minério, madeira, poeiras de grãos, amianto, sílica, etc.
Os fumos ocorrem quando um metal ou plástico é fundido (aquecido), vaporizado e
resfriado rapidamente formando partículas muito finas que ficam suspensas no ar.
Ex: soldagem, fundição, extrusão de plásticos, etc.
As névoas são encontradas quando líquidos são pulverizados, como em operações
de pinturas. São formadas normalmente quando há geração de spray.
Conhecendo os riscos
1. Poeiras, Fumos e Névoas
7

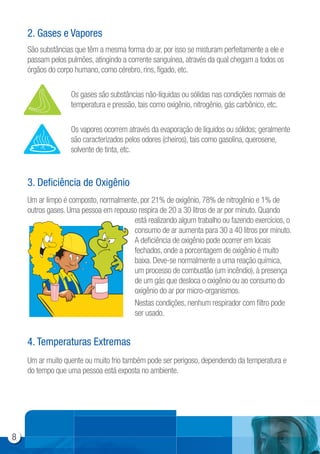

8. Um ar limpo é composto, normalmente, por 21% de oxigênio, 78% de nitrogênio e 1% de
outros gases. Uma pessoa em repouso respira de 20 a 30 litros de ar por minuto. Quando
está realizando algum trabalho ou fazendo exercícios, o
consumo de ar aumenta para 30 a 40 litros por minuto.
A deficiência de oxigênio pode ocorrer em locais
fechados, onde a porcentagem de oxigênio é muito
baixa. Deve-se normalmente a uma reação química,
um processo de combustão (um incêndio), à presença
de um gás que desloca o oxigênio ou ao consumo do
oxigênio do ar por micro-organismos.
Nestas condições, nenhum respirador com filtro pode
ser usado.
São substâncias que têm a mesma forma do ar, por isso se misturam perfeitamente a ele e
passam pelos pulmões, atingindo a corrente sanguínea, através da qual chegam a todos os
órgãos do corpo humano, como cérebro, rins, fígado, etc.
Um ar muito quente ou muito frio também pode ser perigoso, dependendo da temperatura e
do tempo que uma pessoa está exposta no ambiente.
Os gases são substâncias não-líquidas ou sólidas nas condições normais de
temperatura e pressão, tais como oxigênio, nitrogênio, gás carbônico, etc.
Os vapores ocorrem através da evaporação de líquidos ou sólidos; geralmente
são caracterizados pelos odores (cheiros), tais como gasolina, querosene,
solvente de tinta, etc.
2. Gases e Vapores
3. Deficiência de Oxigênio
4. Temperaturas Extremas
8

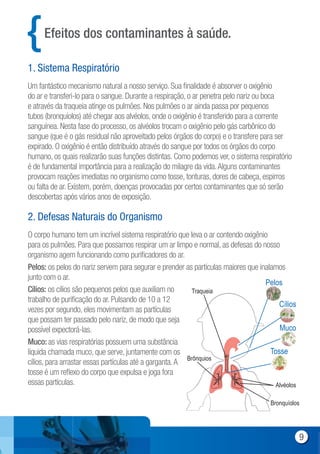

9. Um fantástico mecanismo natural a nosso serviço. Sua finalidade é absorver o oxigênio
do ar e transferi-lo para o sangue. Durante a respiração, o ar penetra pelo nariz ou boca
e através da traqueia atinge os pulmões. Nos pulmões o ar ainda passa por pequenos
tubos (bronquíolos) até chegar aos alvéolos, onde o oxigênio é transferido para a corrente
sanguínea. Nesta fase do processo, os alvéolos trocam o oxigênio pelo gás carbônico do
sangue (que é o gás residual não aproveitado pelos órgãos do corpo) e o transfere para ser
expirado. O oxigênio é então distribuído através do sangue por todos os órgãos do corpo
humano, os quais realizarão suas funções distintas. Como podemos ver, o sistema respiratório
é de fundamental importância para a realização do milagre da vida.Alguns contaminantes
provocam reações imediatas no organismo como tosse, tonturas, dores de cabeça, espirros
ou falta de ar. Existem, porém, doenças provocadas por certos contaminantes que só serão
descobertas após vários anos de exposição.
O corpo humano tem um incrível sistema respiratório que leva o ar contendo oxigênio
para os pulmões. Para que possamos respirar um ar limpo e normal, as defesas do nosso
organismo agem funcionando como purificadores do ar.
Pelos: os pelos do nariz servem para segurar e prender as partículas maiores que inalamos
junto com o ar.
Cílios: os cílios são pequenos pelos que auxiliam no
trabalho de purificação do ar. Pulsando de 10 a 12
vezes por segundo, eles movimentam as partículas
que possam ter passado pelo nariz, de modo que seja
possível expectorá-las.
Muco: as vias respiratórias possuem uma substância
líquida chamada muco, que serve, juntamente com os
cílios, para arrastar essas partículas até a garganta.A
tosse é um reflexo do corpo que expulsa e joga fora
essas partículas.
Efeitos dos contaminantes à saúde.
1. Sistema Respiratório
2. Defesas Naturais do Organismo
Pelos
Cílios
Muco
Tosse
Alvéolos
Brônquios
Traqueia
Bronquíolos
9

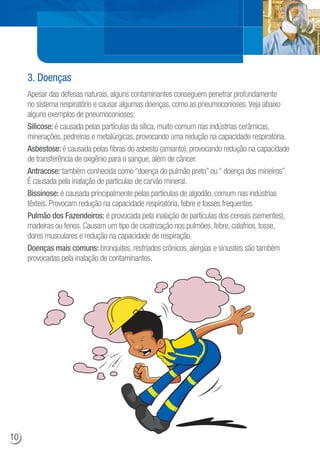

10. Apesar das defesas naturais, alguns contaminantes conseguem penetrar profundamente
no sistema respiratório e causar algumas doenças, como as pneumoconioses.Veja abaixo
alguns exemplos de pneumoconioses:
Silicose: é causada pelas partículas da sílica, muito comum nas indústrias cerâmicas,
minerações, pedreiras e metalúrgicas, provocando uma redução na capacidade respiratória.
Asbestose: é causada pelas fibras do asbesto (amianto), provocando redução na capacidade
de transferência de oxigênio para o sangue, além de câncer.
Antracose: também conhecida como “doença do pulmão preto” ou “ doença dos mineiros”.
É causada pela inalação de partículas de carvão mineral.
Bissinose: é causada principalmente pelas partículas de algodão, comum nas indústrias
têxteis. Provocam redução na capacidade respiratória, febre e tosses frequentes.
Pulmão dos Fazendeiros: é provocada pela inalação de partículas dos cereais (sementes),
madeiras ou fenos. Causam um tipo de cicatrização nos pulmões, febre, calafrios, tosse,
dores musculares e redução na capacidade de respiração.
Doenças mais comuns: bronquites, resfriados crônicos, alergias e sinusites são também
provocadas pela inalação de contaminantes.
3. Doenças
f
10

11. Uma das formas de proteger o trabalhador contra a inalação de contaminantes atmosféricos
é através do uso de Equipamento de Proteção Respiratória (EPR). Estes equipamentos,
popularmente conhecidos como respiradores (máscaras), são constituídos por uma peça que
cobre, no mínimo, a boca e o nariz, através da qual o ar chega à zona respiratória do usuário,
passando por um filtro ou sendo suprido por uma fonte de ar respirável.
Os respiradores filtrantes são geralmente compostos de várias camadas de filtros, que retêm
certos contaminantes suspensos no ambiente de trabalho.
Como se proteger dos contaminantes.
11

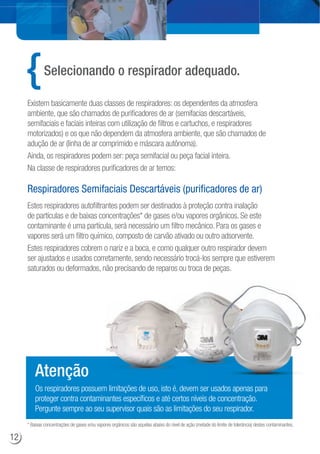

12. Estes respiradores autofiltrantes podem ser destinados à proteção contra inalação
de partículas e de baixas concentrações* de gases e/ou vapores orgânicos. Se este
contaminante é uma partícula, será necessário um filtro mecânico. Para os gases e
vapores será um filtro químico, composto de carvão ativado ou outro adsorvente.
Estes respiradores cobrem o nariz e a boca, e como qualquer outro respirador devem
ser ajustados e usados corretamente, sendo necessário trocá-los sempre que estiverem
saturados ou deformados, não precisando de reparos ou troca de peças.
* Baixas concentrações de gases e/ou vapores orgânicos são aquelas abaixo do nível de ação (metade do limite de tolerância) destes contaminantes.
Selecionando o respirador adequado.
Existem basicamente duas classes de respiradores: os dependentes da atmosfera
ambiente, que são chamados de purificadores de ar (semifacias descartáveis,
semifaciais e faciais inteiras com utilização de filtros e cartuchos, e respiradores
motorizados) e os que não dependem da atmosfera ambiente, que são chamados de
adução de ar (linha de ar comprimido e máscara autônoma).
Ainda, os respiradores podem ser: peça semifacial ou peça facial inteira.
Na classe de respiradores purificadores de ar temos:
Respiradores Semifaciais Descartáveis (purificadores de ar)
Os respiradores possuem limitações de uso, isto é, devem ser usados apenas para
proteger contra contaminantes específicos e até certos níveis de concentração.
Pergunte sempre ao seu supervisor quais são as limitações do seu respirador.
Atenção
r usados apenas para
12

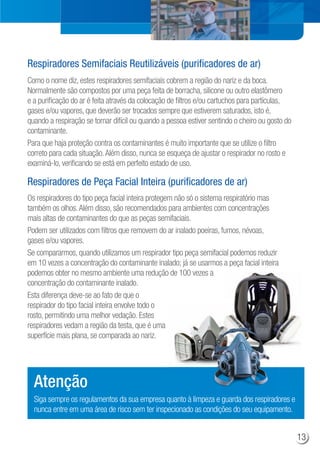

13. Como o nome diz, estes respiradores semifaciais cobrem a região do nariz e da boca.
Normalmente são compostos por uma peça feita de borracha, silicone ou outro elastômero
e a purificação do ar é feita através da colocação de filtros e/ou cartuchos para partículas,
gases e/ou vapores, que deverão ser trocados sempre que estiverem saturados, isto é,
quando a respiração se tornar difícil ou quando a pessoa estiver sentindo o cheiro ou gosto do
contaminante.
Para que haja proteção contra os contaminantes é muito importante que se utilize o filtro
correto para cada situação.Além disso, nunca se esqueça de ajustar o respirador no rosto e
examiná-lo, verificando se está em perfeito estado de uso.
Os respiradores do tipo peça facial inteira protegem não só o sistema respiratório mas
também os olhos.Além disso, são recomendados para ambientes com concentrações
mais altas de contaminantes do que as peças semifaciais.
Podem ser utilizados com filtros que removem do ar inalado poeiras, fumos, névoas,
gases e/ou vapores.
Se compararmos, quando utilizamos um respirador tipo peça semifacial podemos reduzir
em 10 vezes a concentração do contaminante inalado; já se usarmos a peça facial inteira
podemos obter no mesmo ambiente uma redução de 100 vezes a
concentração do contaminante inalado.
Esta diferença deve-se ao fato de que o
respirador do tipo facial inteira envolve todo o
rosto, permitindo uma melhor vedação. Estes
respiradores vedam a região da testa, que é uma
superfície mais plana, se comparada ao nariz.
Respiradores de Peça Facial Inteira (purificadores de ar)
Respiradores Semifaciais Reutilizáveis (purificadores de ar)
Siga sempre os regulamentos da sua empresa quanto à limpeza e guarda dos respiradores e
nunca entre em uma área de risco sem ter inspecionado as condições do seu equipamento.
Atenção
13

14. Os equipamentos de suprimento levam o ar através de uma traqueia plástica para dentro do
respirador.
Este ar pode ser enviado por um compressor ou um conjunto de cilindros de ar comprimido
(linha de ar comprimido); ou, no caso das máscaras autônomas, o ar é armazenado em um
cilindro, sob alta pressão, dando maior mobilidade ao usuário.A autonomia de ar destes
equipamentos é normalmente de 30 a 60 minutos, dependendo da atividade que será
realizada e das dimensões e pressão do cilindro.
Certos tipos de respiradores com suprimento de ar protegem contra deficiência de oxigênio,
concentrações muito elevadas de poeiras, fumos, névoas, gases e vapores, onde os
respiradores purificadores de ar não podem ser utilizados.
Como o respirador com suprimento de ar normalmente é utilizado em situações e
áreas muito perigosas, antes de entrar na área contaminada verifique tudo: a máscara
ou capuz, mangueira, regulador, painel e compressor, certificando-se de que está tudo
funcionando bem. Quando o risco é desconhecido, sempre use a máscara autônoma.
Depois de usá-la cuide para mantê-la limpa e guarde-a em lugar seco e protegido.
Atenção
Respirador com Suprimento de Ar
A ã
14

15. Como identificar um bom respirador.
Para que o respirador seja adequado e garanta uma eficiente proteção respiratória, devemos
considerar as seguintes características:
A qualidade do elemento filtrante é muito importante para a adequada proteção respiratória.
É muito importante que se faça a escolha do filtro apropriado para cada situação e
contaminante.
Eficiência do Filtro
Um respirador que não se ajusta bem à face não dará uma boa vedação e não protegerá o
usuário, uma vez que os contaminantes entrarão pelas deficiências de vedação.
Vedação
Após ter sido selecionado, com base nos riscos existentes no ambiente de trabalho,
o respirador deve ser usado por todo o tempo em que você permanecer no ambiente
contaminado.A exposição a estes ambientes, mesmo que por curtos períodos, pode causar
doenças ocupacionais ou até mesmo a morte.
Tempo de Uso
15

16. 1.
3.
4.
Apoie o respirador no queixo e
depois cubra a boca e o nariz.
Coloque o elástico inferior na
parte de trás do pescoço e o
elástico superior na parte de trás
da cabeça, acima das orelhas.
Com os dedos, ajuste o grampo
nasal, moldando-o ao seu nariz.
Verificação de vedação (valvulados):
cubra a maior parte do respirador e
inspire. Se houver vazamento de ar
em volta do nariz, reajuste o grampo
nasal. Se houver vazamento de ar
pelas bordas do respirador, reajuste
sua posição.
Verificação de vedação (não-valvulados):
cubra a maior parte do respirador e
expire. Se houver vazamento de ar em
volta do nariz, reajuste o grampo nasal.
Se houver vazamento de ar pelas bordas
do respirador, reajuste sua posição.
2. Esta é a forma correta para colocação
deste tipo de respirador.
Caso não consiga um ajuste adequado, não entre na área contaminada.
RESPIRADORES DESCARTÁVEIS
1. Tirante fixo padrão: cubra o nariz e a
boca. Em seguida, puxe o suporte para
a parte de cima da cabeça.
Tirante deslizante: segure a
extremidade dos tirantes com uma das
mãos. Deslize a peça facial para encaixar
no rosto. Encaixe as presilhas e ajuste os
tirantes para obter um encaixe firme.
2. Puxe primeiro os elásticos superiores
e depois os inferiores para ajustar o
respirador ao rosto.
3. Verifique a vedação com pressão positiva:
tampe com as mãos a saída da válvula
de exalação e expire levemente. A peça
facial deverá se expandir suavemente sem
ocorrer vazamento.
4. Verifique a vedação com pressão negativa:
cubra a face dos cartuchos e/ou filtros comm
as mãos e inspire levemente. A peça faciall
deverá comprimir-se levemente contra o
rosto sem ocorrer vazamento.
5. Nos dois casos, caso haja vazamento,
reajuste a posição do respirador e a
tensão dos tirantes.
RESPIRADORES DE
SILICONE OU ELASTÔMERO
SINTÉTICO REUTILIZÁVEIS
Como colocar adequadamente um respirador.aa
16

17. Cuidados com o respirador.
Para que o respirador possa ter um bom tempo de duração e conservação são necessários
alguns cuidados do usuário.Antes de entrar em uma área contaminada, inspecione se o
respirador não está danificado.
Um respirador mal ajustado permitirá a passagem de contaminantes,
não garantindo a proteção respiratória necessária.
Atenção
17

18. No caso de respiradores reutilizáveis com filtros, lave o respirador em água corrente com
detergente neutro, como indicam as instruções, retirando as peças se necessário. Os filtros e
cartuchos nunca devem ser lavados.
Caso os filtros e cartuchos estejam saturados, troque-os por novos. Não suje nem danifique a
parte interna do respirador, que ficará em contato com a região da boca e do nariz. Não utilize
solvente. Se alguma peça estiver danificada, troque-a.
• Não deixe o respirador em lugares
sujos e, se tiver que manuseá-lo
com as mãos sujas, pegue-o pela parte
externa;
• Quando não estiver utilizando o
respirador, guarde-o em um saco
plástico e coloque-o em um lugar
apropriado;
• Se sentir dificuldade na respiração,
cheiro ou gosto do produto, talvez
esteja na hora de trocar o respirador
por um novo, no caso de respiradores
descartáveis. No caso de respiradores
com filtro (reutilizáveis), substituir os
filtros por novos.
18

19. A barba impede o ajuste e vedação
adequada do respirador, facilitando a
passagem dos contaminantes. Por isso,
pessoas com barba não devem usar
respiradores que precisam de vedação
facial.
Em caso de dúvidas ou para informações
adicionais, procure o responsável pela
segurança de sua empresa.
do trabalho.
dentro e fora
Bem-estar 19

20. Um respirador só é eficiente e útil se estiver no rosto do usuário,
protegendo suas vias respiratórias, bem colocado e ajustado.
Lembre-se
Publicação editada pelo Departamento de Produtos para Segurança
e Proteção à Saúde.Todos os direitos são reservados à 3M do Brasil
Ltda., sendo proibida a reprodução total ou parcial, de qualquer
forma ou meio, sem a permissão por escrito, na forma da lei.
Atenção
20

21. CONHEÇA NOSSAS OUTRAS SOLUÇÕES
PARA PROTEGER SEU DIA A DIA.
PROTEÇÃO
AUDITIVA
PROTEÇÃO
VISUAL
MATERIAIS
REFLETIVOS
PROTEÇÃO
À CABEÇA E FACE
PROTEÇÃO
AO SOLDADOR
PROTEÇÃO
À PELE
INSTRUMENTAÇÃO

22. Saúde Ocupacional
3M do Brasil Ltda.
CRC Centro de Relacionamento com o Consumidor
Disque Segurança: 0800-0550705
www.3Mepi.com.br
www.youtube.com/3Mepi
e-mail: faleconosco@mmm.com
Atenção: A 3M não se responsabiliza por inexatidão, desatualização, erro ou omissão das informações prestadas neste documento, sendo certo que sua posição é
considerada uma recomendação ou sugestão, cabendo ao solicitante consultar um profissional e utilizar o EPI adequado ao risco existente nos locais em que trabalhar,
atendidas as peculiaridades de cada atividade profissional, nos termos da NR6 do Ministério do Trabalho e Emprego.

23. Este é para certificar que
(Treinador)
foi treinado no uso correto e cuidado(s) com o(s) respirador(es) 3M
Limitações: este treinamento é válido por 12 meses da data da
aprovação, e somente se aplica ao respirador mencionado.
Resultado do Teste:_____________________________________
Assinatura:_______________ Assinatura:______________
Verificação da Vedação:__________________________________
(aprovado/reprovado)
(indicar o método de Fit Test)
(Responsável na Empresa)
Certificado de treinamento
em Proteção Respiratória
Proteção
Respiratória 3M
as mais diferentes
necessidades.
completas para
Soluções
