O documento descreve as características e funcionalidades de um projetor multimídia educacional desenvolvido para professores utilizarem em sala de aula, incluindo como conectar dispositivos, navegar na interface, acessar a internet via rede sem fio e desligar o equipamento corretamente.

1. Conhecendo o projetor multimídia

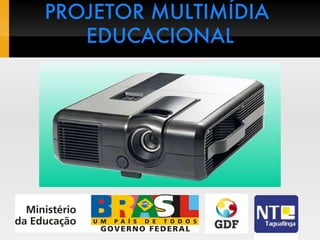

2. PROJETOR MULTIMÍDIA EDUCACIONAL

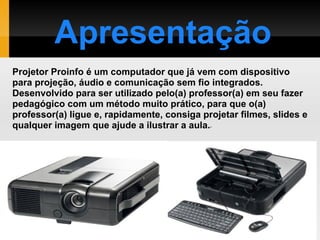

3. Projetor Proinfo é um computador que já vem com dispositivo para projeção, áudio e comunicação sem fio integrados. Desenvolvido para ser utilizado pelo(a) professor(a) em seu fazer pedagógico com um método muito prático, para que o(a) professor(a) ligue e, rapidamente, consiga projetar filmes, slides e qualquer imagem que ajude a ilustrar a aula. - Apresentação

4. Distribuição: Programa Educacional Nacional de Tecnologia – PROINFO. Pregão: 42/2010, empresa Procomp Amazônia Indústria Eletrônica Ltda. Contrato: 029/2011. ORIGEM 42/2010

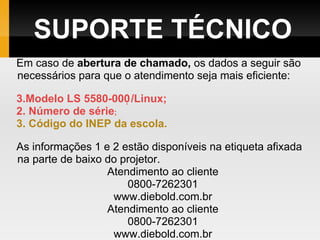

5. SUPORTE TÉCNICO Em caso de abertura de chamado, os dados a seguir são necessários para que o atendimento seja mais eficiente: Modelo LS 5580-000 ̣ /Linux; 2. Número de série ; 3. Código do INEP da escola. As informações 1 e 2 estão disponíveis na etiqueta afixada na parte de baixo do projetor. Atendimento ao cliente 0800-7262301 www.diebold.com.br Atendimento ao cliente 0800-7262301 www.diebold.com.br

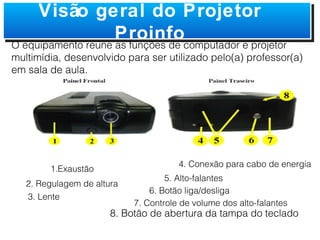

6. 8. Botão de abertura da tampa do teclado 1.Exaustão 2. Regulagem de altura 3. Lente 4. Conexão para cabo de energia 5. Alto-falantes 6. Botão liga/desliga 7. Controle de volume dos alto-falantes Visão geral do Projetor Proinfo O equipamento reune as funções de computador e projetor multimídia, desenvolvido para ser utilizado pelo(a) professor(a) em sala de aula.

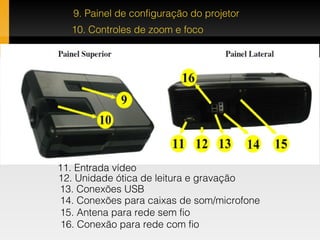

7. 9. Painel de configuração do projetor 10. Controles de zoom e foco 11. Entrada vídeo 12. Unidade ótica de leitura e gravação 13. Conexões USB 14. Conexões para caixas de som/microfone 15. Antena para rede sem fio 16. Conexão para rede com fio

8. PRIMEIRO ACESSO Ao ligar o equipamento aparecerá a tela solicitando a inserção do INEP da IE. Se a escola não souber o INEP no momento, basta digitar "quero digitar o inep da minha escola depois" e o sistema será carregado.

9. CARACTERÍSTICAS O Sistema Operacional instalado é o LINUX Educacional 4.0 ; A configuração resumida de hardware é a seguinte: *Processador Intel Atom 1,8Ghz, memória Ram de 1Gb e memória flash de 8Gb. Possui conexão para Internet através de Cabo ou Wireless ; Pode ser conectado ao Notebook; É Bivolt mas aconselha-se ligar em estabilizadores.

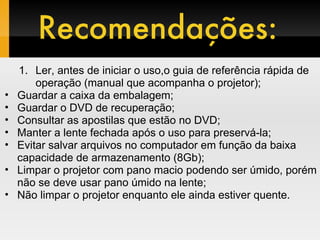

10. Ler, antes de iniciar o uso,o guia de referência rápida de operação (manual que acompanha o projetor); Guardar a caixa da embalagem; Guardar o DVD de recuperação; Consultar as apostilas que estão no DVD; Manter a lente fechada após o uso para preservá-la; Evitar salvar arquivos no computador em função da baixa capacidade de armazenamento (8Gb); Limpar o projetor com pano macio podendo ser úmido, porém não se deve usar pano úmido na lente; Não limpar o projetor enquanto ele ainda estiver quente. Recomendações:

11. Utilizando o Notebook -Insira uma ponta do cabo VGA no notebook e a outra ponta na entrada de vídeo do projetor (Ítem nº11 mostrado no slide 06); - Pressione levemente o botão “ source ” localizado no painel de configuração do projetor (ítem 09); -Aparecerão na tela as saídas disponíveis. Neste caso, escolha com as setinhas do painel e depois aperte o botão “ mode/enter ” .

12. UTILIZANDO CD/ DVD -Para abrir a gaveta (localizada na lateral do equipamento ) , pressione levemente o botão; - Insira o disco e feche a gaveta com cuidado; -Aparecerá uma mensagem reconhecendo a mídia; -Para retirar a mídia use o mesmo procedimento.

13. USANDO O PEN DRIVE Insira o Pendrive em qualquer uma das portas USB localizadas na lateral do equipamento. Para remover, feche todos os aplicativos abertos. Sempre clique no ícone ( que irá aparecer ao clicar no ícone à direita do relógio) antes de remover o dispositivo.

14. Duas formas de desligamento: Primeira forma: menu INICIAR; fechar sessão; desligar. Segunda forma: Botão liga/desliga localizado na parte traseira do equipamento. Após o desligamento, é comum o funcionamento da ventoinha por alguns segundos. DESLIGAMENTO

15. IMPORTANTE Cuidados: Apenas quando o led de Power do projetor parar de piscar é que se pode desconectar o cabo de energia elétrica. Isto é muito importante para garantir a integridade e permitir o tempo previsto de vida útil da lâmpada do projetor.

16. Posicione a antena da placa de rede wireless (localizada na parte lateral do equipamento) de modo a conseguir o melhor sinal possível durante a conexão a uma rede disponível.. Conectando a uma rede sem fio (wireless)

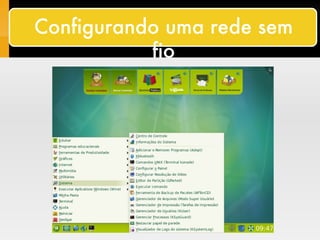

17. Configurando uma rede sem fio

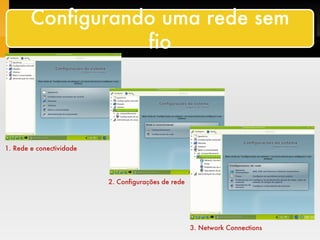

18. Configurando uma rede sem fio 1. Rede e conectividade 2. Configurações de rede 3. Network Connections

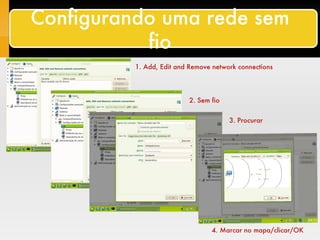

19. Conectando a uma rede sem fio (wireless) Configurando uma rede sem fio 1. Add, Edit and Remove network connections 2. Sem fio 3. Procurar 4. Marcar no mapa/clicar/OK

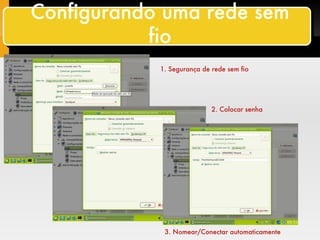

20. Configurando uma rede sem fio 1. Segurança de rede sem fio 2. Colocar senha 3. Nomear/Conectar automaticamente

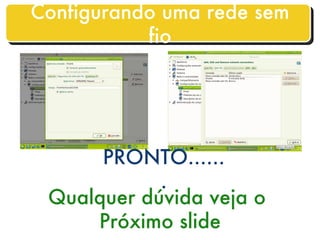

21. Qualquer dúvida veja o Próximo slide PRONTO....... Configurando uma rede sem fio

22. POSSO AJUDAR? Contato: NTE Taguatinga Email:ntetaguatinga@gmail.com Telefone: 3901-2617 Ana Paula Ediberto Eleusa Marcão
