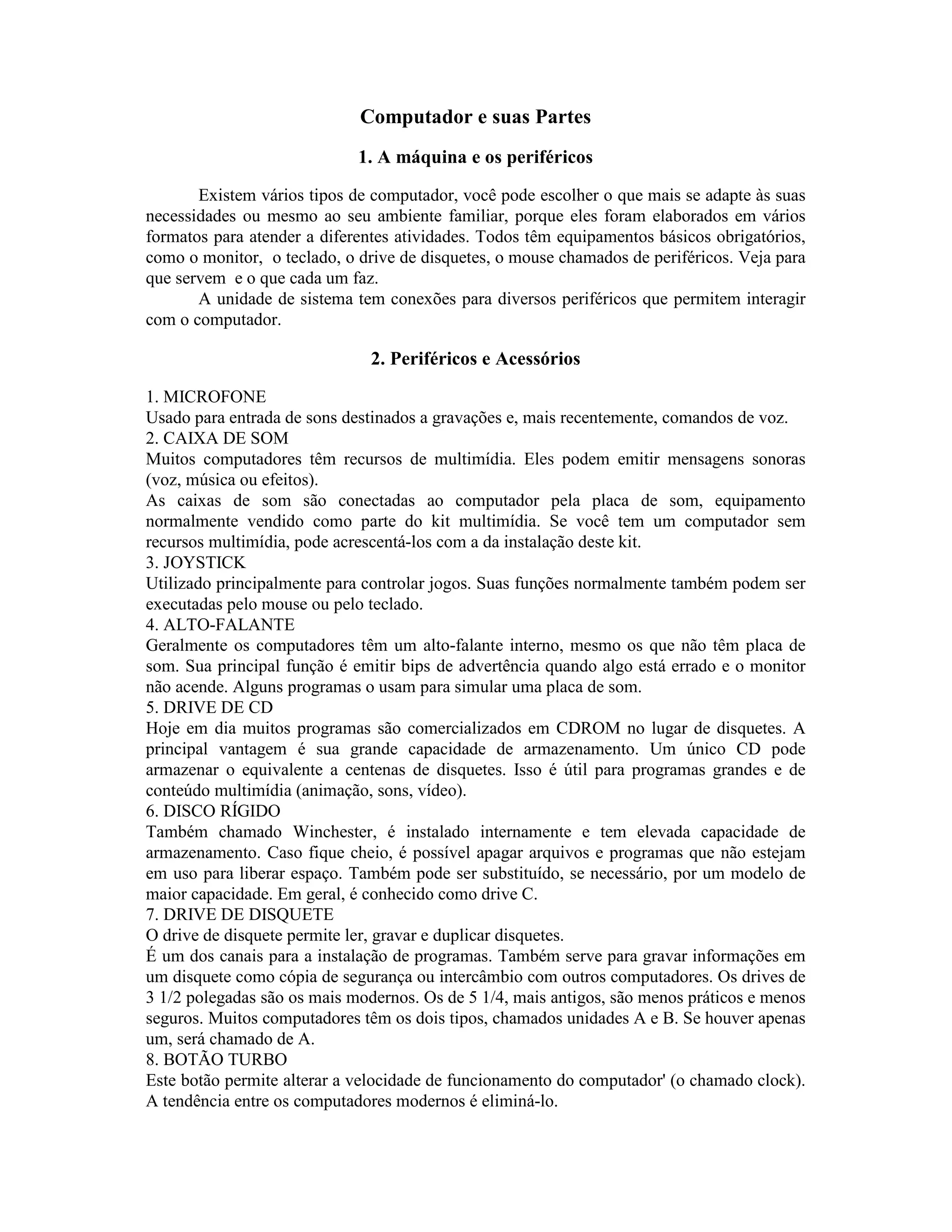

1. Computador e suas Partes
1. A máquina e os periféricos
Existem vários tipos de computador, você pode escolher o que mais se adapte às suas
necessidades ou mesmo ao seu ambiente familiar, porque eles foram elaborados em vários
formatos para atender a diferentes atividades. Todos têm equipamentos básicos obrigatórios,
como o monitor, o teclado, o drive de disquetes, o mouse chamados de periféricos. Veja para
que servem e o que cada um faz.
A unidade de sistema tem conexões para diversos periféricos que permitem interagir
com o computador.
2. Periféricos e Acessórios
1. MICROFONE
Usado para entrada de sons destinados a gravações e, mais recentemente, comandos de voz.
2. CAIXA DE SOM
Muitos computadores têm recursos de multimídia. Eles podem emitir mensagens sonoras
(voz, música ou efeitos).
As caixas de som são conectadas ao computador pela placa de som, equipamento
normalmente vendido como parte do kit multimídia. Se você tem um computador sem
recursos multimídia, pode acrescentá-los com a da instalação deste kit.
3. JOYSTICK
Utilizado principalmente para controlar jogos. Suas funções normalmente também podem ser
executadas pelo mouse ou pelo teclado.
4. ALTO-FALANTE
Geralmente os computadores têm um alto-falante interno, mesmo os que não têm placa de
som. Sua principal função é emitir bips de advertência quando algo está errado e o monitor
não acende. Alguns programas o usam para simular uma placa de som.
5. DRIVE DE CD
Hoje em dia muitos programas são comercializados em CDROM no lugar de disquetes. A
principal vantagem é sua grande capacidade de armazenamento. Um único CD pode
armazenar o equivalente a centenas de disquetes. Isso é útil para programas grandes e de
conteúdo multimídia (animação, sons, vídeo).
6. DISCO RÍGIDO
Também chamado Winchester, é instalado internamente e tem elevada capacidade de
armazenamento. Caso fique cheio, é possível apagar arquivos e programas que não estejam
em uso para liberar espaço. Também pode ser substituído, se necessário, por um modelo de
maior capacidade. Em geral, é conhecido como drive C.
7. DRIVE DE DISQUETE
O drive de disquete permite ler, gravar e duplicar disquetes.
É um dos canais para a instalação de programas. Também serve para gravar informações em
um disquete como cópia de segurança ou intercâmbio com outros computadores. Os drives de
3 1/2 polegadas são os mais modernos. Os de 5 1/4, mais antigos, são menos práticos e menos
seguros. Muitos computadores têm os dois tipos, chamados unidades A e B. Se houver apenas
um, será chamado de A.
8. BOTÃO TURBO
Este botão permite alterar a velocidade de funcionamento do computador' (o chamado clock).
A tendência entre os computadores modernos é eliminá-lo.

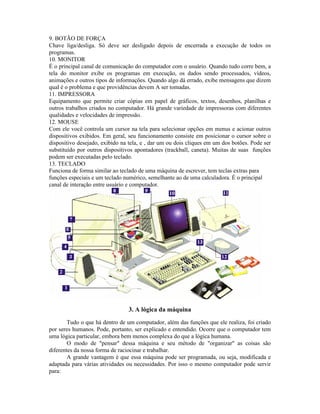

2. 9. BOTÃO DE FORÇA
Chave liga/desliga. Só deve ser desligado depois de encerrada a execução de todos os
programas.
10. MONITOR
É o principal canal de comunicação do computador com o usuário. Quando tudo corre bem, a
tela do monitor exibe os programas em execução, os dados sendo processados, vídeos,
animações e outros tipos de informações. Quando algo dá errado, exibe mensagens que dizem
qual é o problema e que providências devem A ser tomadas.
11. IMPRESSORA
Equipamento que permite criar cópias em papel de gráficos, textos, desenhos, planilhas e
outros trabalhos criados no computador. Há grande variedade de impressoras com diferentes
qualidades e velocidades de impressão.
12. MOUSE
Com ele você controla um cursor na tela para selecionar opções em menus e acionar outros
dispositivos exibidos. Em geral, seu funcionamento consiste em posicionar o cursor sobre o
dispositivo desejado, exibido na tela, e , dar um ou dois cliques em um dos botões. Pode ser
substituído por outros dispositivos apontadores (trackball, caneta). Muitas de suas funções
podem ser executadas pelo teclado.
13. TECLADO
Funciona de forma similar ao teclado de uma máquina de escrever, tem teclas extras para
funções especiais e um teclado numérico, semelhante ao de uma calculadora. É o principal
canal de interação entre usuário e computador.
3. A lógica da máquina
Tudo o que há dentro de um computador, além das funções que ele realiza, foi criado
por seres humanos. Pode, portanto, ser explicado e entendido. Ocorre que o computador tem
uma lógica particular, embora bem menos complexa do que a lógica humana.
O modo de "pensar" dessa máquina e seu método de "organizar" as coisas são
diferentes da nossa forma de raciocinar e trabalhar.
A grande vantagem é que essa máquina pode ser programada, ou seja, modificada e
adaptada para várias atividades ou necessidades. Por isso o mesmo computador pode servir
para:

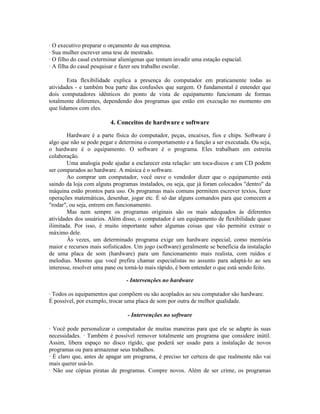

3. · O executivo preparar o orçamento de sua empresa.
· Sua mulher escrever uma tese de mestrado.
· O filho do casal exterminar alienígenas que tentam invadir uma estação espacial.
· A filha do casal pesquisar e fazer seu trabalho escolar.
Esta flexibilidade explica a presença do computador em praticamente todas as
atividades - e também boa parte das confusões que surgem. O fundamental é entender que
dois computadores idênticos do ponto de vista de equipamento funcionam de formas
totalmente diferentes, dependendo dos programas que estão em execução no momento em
que lidamos com eles.
4. Conceitos de hardware e software
Hardware é a parte física do computador, peças, encaixes, fios e chips. Software é
algo que não se pode pegar e determina o comportamento e a função a ser executada. Ou seja,
o hardware é o equipamento. O software é o programa. Eles trabalham em estreita
colaboração.
Uma analogia pode ajudar a esclarecer esta relação: um toca-discos e um CD podem
ser comparados ao hardware. A música é o software.
Ao comprar um computador, você ouve o vendedor dizer que o equipamento está
saindo da loja com alguns programas instalados, ou seja, que já foram colocados "dentro" da
máquina estão prontos para uso. Os programas mais comuns permitem escrever textos, fazer
operações matemáticas, desenhar, jogar etc. É só dar alguns comandos para que comecem a
"rodar", ou seja, entrem em funcionamento.
Mas nem sempre os programas originais são os mais adequados às diferentes
atividades dos usuários. Além disso, o computador é um equipamento de flexibilidade quase
ilimitada. Por isso, é muito importante saber algumas coisas que vão permitir extrair o
máximo dele.
Às vezes, um determinado programa exige um hardware especial, como memória
maior e recursos mais sofisticados. Um jogo (software) geralmente se beneficia da instalação
de uma placa de som (hardware) para um funcionamento mais realista, com ruídos e
melodias. Mesmo que você prefira chamar especialistas no assunto para adaptá-lo ao seu
interesse, resolver uma pane ou torná-lo mais rápido, é bom entender o que está sendo feito.
- Intervenções no hardware
· Todos os equipamentos que compõem ou são acoplados ao seu computador são hardware.
É possível, por exemplo, trocar uma placa de som por outra de melhor qualidade.
- Intervenções no software
· Você pode personalizar o computador de muitas maneiras para que ele se adapte às suas
necessidades. · Também é possível remover totalmente um programa que considere inútil.
Assim, libera espaço no disco rígido, que poderá ser usado para a instalação de novos
programas ou para armazenar seus trabalhos.
· É claro que, antes de apagar um programa, é preciso ter certeza de que realmente não vai
mais querer usá-lo.
· Não use cópias piratas de programas. Compre novos. Além de ser crime, os programas

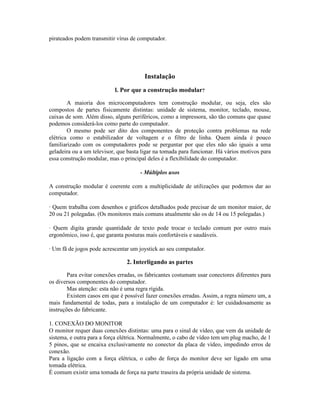

4. pirateados podem transmitir vírus de computador.
Instalação
l. Por que a construção modular?
A maioria dos microcomputadores tem construção modular, ou seja, eles são
compostos de partes fisicamente distintas: unidade de sistema, monitor, teclado, mouse,
caixas de som. Além disso, alguns periféricos, como a impressora, são tão comuns que quase
podemos considerá-los como parte do computador.
O mesmo pode ser dito dos componentes de proteção contra problemas na rede
elétrica como o estabilizador de voltagem e o filtro de linha. Quem ainda é pouco
familiarizado com os computadores pode se perguntar por que eles não são iguais a uma
geladeira ou a um televisor, que basta ligar na tomada para funcionar. Há vários motivos para
essa construção modular, mas o principal deles é a flexibilidade do computador.
- Múltiplos usos
A construção modular é coerente com a multiplicidade de utilizações que podemos dar ao
computador.
· Quem trabalha com desenhos e gráficos detalhados pode precisar de um monitor maior, de
20 ou 21 polegadas. (Os monitores mais comuns atualmente são os de 14 ou 15 polegadas.)
· Quem digita grande quantidade de texto pode trocar o teclado comum por outro mais
ergonômico, isso é, que garanta posturas mais confortáveis e saudáveis.
· Um fã de jogos pode acrescentar um joystick ao seu computador.
2. Interligando as partes
Para evitar conexões erradas, os fabricantes costumam usar conectores diferentes para
os diversos componentes do computador.
Mas atenção: esta não é uma regra rígida.
Existem casos em que é possível fazer conexões erradas. Assim, a regra número um, a
mais fundamental de todas, para a instalação de um computador é: ler cuidadosamente as
instruções do fabricante.
1. CONEXÃO DO MONITOR
O monitor requer duas conexões distintas: uma para o sinal de vídeo, que vem da unidade de
sistema, e outra para a força elétrica. Normalmente, o cabo de vídeo tem um plug macho, de 1
5 pinos, que se encaixa exclusivamente no conector da placa de vídeo, impedindo erros de
conexão.
Para a ligação com a força elétrica, o cabo de força do monitor deve ser ligado em uma
tomada elétrica.
É comum existir uma tomada de força na parte traseira da própria unidade de sistema.

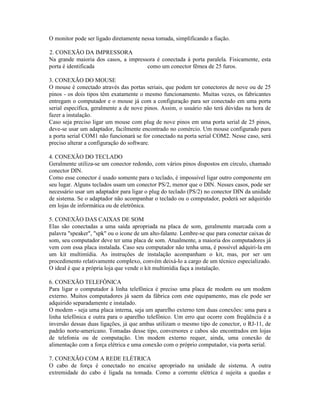

5. O monitor pode ser ligado diretamente nessa tomada, simplificando a fiação.
2. CONEXÃO DA IMPRESSORA
Na grande maioria dos casos, a impressora é conectada à porta paralela. Fisicamente, esta
porta é identificada como um conector fêmea de 25 furos.
3. CONEXÃO DO MOUSE
O mouse é conectado através das portas seriais, que podem ter conectores de nove ou de 25
pinos - os dois tipos têm exatamente o mesmo funcionamento. Muitas vezes, os fabricantes
entregam o computador e o mouse já com a configuração para ser conectado em uma porta
serial específica, geralmente a de nove pinos. Assim, o usuário não terá dúvidas na hora de
fazer a instalação.
Caso seja preciso ligar um mouse com plug de nove pinos em uma porta serial de 25 pinos,
deve-se usar um adaptador, facilmente encontrado no comércio. Um mouse configurado para
a porta serial COM1 não funcionará se for conectado na porta serial COM2. Nesse caso, será
preciso alterar a configuração do software.
4. CONEXÃO DO TECLADO
Geralmente utiliza-se um conector redondo, com vários pinos dispostos em círculo, chamado
conector DIN.
Como esse conector é usado somente para o teclado, é impossível ligar outro componente em
seu lugar. Alguns teclados usam um conector PS/2, menor que o DIN. Nesses casos, pode ser
necessário usar um adaptador para ligar o plug do teclado (PS/2) no conector DIN da unidade
de sistema. Se o adaptador não acompanhar o teclado ou o computador, poderá ser adquirido
em lojas de informática ou de eletrônica.
5. CONEXÃO DAS CAIXAS DE SOM
Elas são conectadas a uma saída apropriada na placa de som, geralmente marcada com a
palavra "speaker", "spk" ou o ícone de um alto-falante. Lembre-se que para conectar caixas de
som, seu computador deve ter uma placa de som. Atualmente, a maioria dos computadores já
vem com essa placa instalada. Caso seu computador não tenha uma, é possível adquiri-la em
um kit multimídia. As instruções de instalação acompanham o kit, mas, por ser um
procedimento relativamente complexo, convém deixá-lo a cargo de um técnico especializado.
O ideal é que a própria loja que vende o kit multimídia faça a instalação.
6. CONEXÃO TELEFÔNICA
Para ligar o computador à linha telefônica é preciso uma placa de modem ou um modem
externo. Muitos computadores já saem da fábrica com este equipamento, mas ele pode ser
adquirido separadamente e instalado.
O modem - seja uma placa interna, seja um aparelho externo tem duas conexões: uma para a
linha telefônica e outra para o aparelho telefônico. Um erro que ocorre com freqüência é a
inversão dessas duas ligações, já que ambas utilizam o mesmo tipo de conector, o RJ-11, de
padrão norte-americano. Tomadas desse tipo, conversores e cabos são encontrados em lojas
de telefonia ou de computação. Um modem externo requer, ainda, uma conexão de
alimentação com a força elétrica e uma conexão com o próprio computador, via porta serial.
7. CONEXÃO COM A REDE ELÉTRICA
O cabo de força é conectado no encaixe apropriado na unidade de sistema. A outra
extremidade do cabo é ligada na tomada. Como a corrente elétrica é sujeita a quedas e

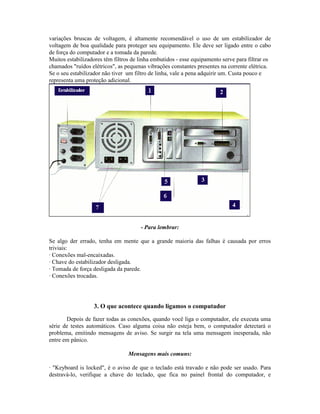

6. variações bruscas de voltagem, é altamente recomendável o uso de um estabilizador de
voltagem de boa qualidade para proteger seu equipamento. Ele deve ser ligado entre o cabo
de força do computador e a tomada da parede.
Muitos estabilizadores têm filtros de linha embutidos - esse equipamento serve para filtrar os
chamados "ruídos elétricos", as pequenas vibrações constantes presentes na corrente elétrica.
Se o seu estabilizador não tiver um filtro de linha, vale a pena adquirir um. Custa pouco e
representa uma proteção adicional.
- Para lembrar:
Se algo der errado, tenha em mente que a grande maioria das falhas é causada por erros
triviais:
· Conexões mal-encaixadas.
· Chave do estabilizador desligada.
· Tomada de força desligada da parede.
· Conexões trocadas.
3. O que acontece quando ligamos o computador
Depois de fazer todas as conexões, quando você liga o computador, ele executa uma
série de testes automáticos. Caso alguma coisa não esteja bem, o computador detectará o
problema, emitindo mensagens de aviso. Se surgir na tela uma mensagem inesperada, não
entre em pânico.
Mensagens mais comuns:
· "Keyboard is locked", é o aviso de que o teclado está travado e não pode ser usado. Para
destravá-lo, verifique a chave do teclado, que fica no painel frontal do computador, e

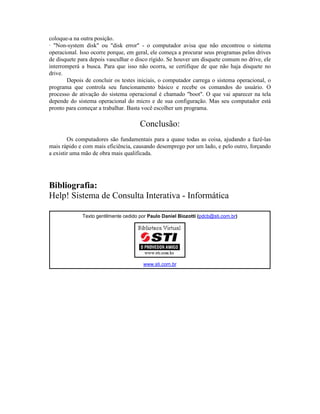

7. coloque-a na outra posição.
· "Non-system disk" ou "disk error" - o computador avisa que não encontrou o sistema
operacional. Isso ocorre porque, em geral, ele começa a procurar seus programas pelos drives
de disquete para depois vasculhar o disco rígido. Se houver um disquete comum no drive, ele
interromperá a busca. Para que isso não ocorra, se certifique de que não haja disquete no
drive.
Depois de concluir os testes iniciais, o computador carrega o sistema operacional, o
programa que controla seu funcionamento básico e recebe os comandos do usuário. O
processo de ativação do sistema operacional é chamado "boot". O que vai aparecer na tela
depende do sistema operacional do micro e de sua configuração. Mas seu computador está
pronto para começar a trabalhar. Basta você escolher um programa.
Conclusão:
Os computadores são fundamentais para a quase todas as coisa, ajudando a fazê-las
mais rápido e com mais eficiência, causando desemprego por um lado, e pelo outro, forçando
a existir uma mão de obra mais qualificada.
Bibliografia:
Help! Sistema de Consulta Interativa - Informática
Texto gentilmente cedido por Paulo Daniel Biozotti (pdcb@sti.com.br)
www.sti.com.br
