configuração do
                           ponto de acesso




    Projeto Um Computador por Aluno
6             Ministério da Educação
projetouca@mec.gov.br
http://www.mec.gov.br

Cartilhas Projeto UCA: Configuração do ponto de acesso

Copyright © 2010, Escola Superior de Redes RNP

Autor
Equipe do Laboratório de Pesquisas
MídiaCom, vinculado ao Departamento
de Engenharia de Telecomunicações
e ao Instituto de Computação da
Universidade Federal Fluminense (UFF)

Produção Editorial




Versão
1.0.1




Esta obra é distribuída sob a licença
Creative Commons: Atribuição e Uso Não-Comercial 2.5 Brasil

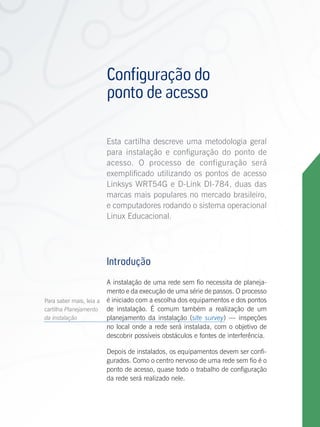

Configuração do
                          ponto de acesso

                          Esta cartilha descreve uma metodologia geral
                          para instalação e configuração do ponto de
                          acesso. O processo de configuração será
                          exemplificado utilizando os pontos de acesso
                          Linksys WRT54G e D-Link DI-784, duas das
                          marcas mais populares no mercado brasileiro,
                          e computadores rodando o sistema operacional
                          Linux Educacional.




                          Introdução
                          A instalação de uma rede sem fio necessita de planeja-
                          mento e da execução de uma série de passos. O processo
Para saber mais, leia a   é iniciado com a escolha dos equipamentos e dos pontos
cartilha Planejamento     de instalação. É comum também a realização de um
da instalação             planejamento da instalação (site survey) — inspeções
                          no local onde a rede será instalada, com o objetivo de
                          descobrir possíveis obstáculos e fontes de interferência.

                          Depois de instalados, os equipamentos devem ser confi-
                          gurados. Como o centro nervoso de uma rede sem fio é o
                          ponto de acesso, quase todo o trabalho de configuração
                          da rede será realizado nele.

Configuração do ponto de acesso

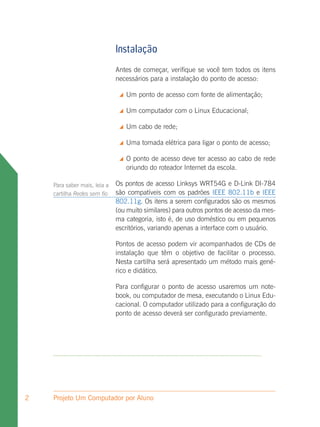

Instalação
                              Antes de começar, verifique se você tem todos os itens
                              necessários para a instalação do ponto de acesso:

                                  Um ponto de acesso com fonte de alimentação;

                                  Um computador com o Linux Educacional;

                                  Um cabo de rede;

                                  Uma tomada elétrica para ligar o ponto de acesso;

                                  O ponto de acesso deve ter acesso ao cabo de rede
                                   oriundo do roteador Internet da escola.

    Para saber mais, leia a   Os pontos de acesso Linksys WRT54G e D-Link DI-784
    cartilha Redes sem fio    são compatíveis com os padrões IEEE 802.11b e IEEE
                              802.11g. Os itens a serem configurados são os mesmos
                              (ou muito similares) para outros pontos de acesso da mes-
                              ma categoria, isto é, de uso doméstico ou em pequenos
                              escritórios, variando apenas a interface com o usuário.

                              Pontos de acesso podem vir acompanhados de CDs de
                              instalação que têm o objetivo de facilitar o processo.
                              Nesta cartilha será apresentado um método mais gené-
                              rico e didático.

                              Para configurar o ponto de acesso usaremos um note-
                              book, ou computador de mesa, executando o Linux Edu-
                              cacional. O computador utilizado para a configuração do
                              ponto de acesso deverá ser configurado previamente.




2   Projeto Um Computador por Aluno

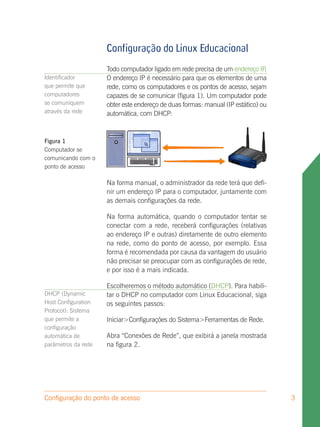

Configuração do Linux Educacional
                     Todo computador ligado em rede precisa de um endereço IP  .
Identificador        O endereço IP é necessário para que os elementos de uma
que permite que      rede, como os computadores e os pontos de acesso, sejam
computadores         capazes de se comunicar (figura 1). Um computador pode
se comuniquem        obter este endereço de duas formas: manual (IP estático) ou
através da rede      automática, com DHCP:



Figura 1
Computador se
comunicando com o
ponto de acesso

                     Na forma manual, o administrador da rede terá que defi-
                     nir um endereço IP para o computador, juntamente com
                     as demais configurações da rede.

                     Na forma automática, quando o computador tentar se
                     conectar com a rede, receberá configurações (relativas
                     ao endereço IP e outras) diretamente de outro elemento
                     na rede, como do ponto de acesso, por exemplo. Essa
                     forma é recomendada por causa da vantagem do usuário
                     não precisar se preocupar com as configurações de rede,
                     e por isso é a mais indicada.

                     Escolheremos o método automático (DHCP). Para habili-
DHCP (Dynamic        tar o DHCP no computador com Linux Educacional, siga
Host Configuration   os seguintes passos:
Protocol): Sistema
que permite a        Iniciar>Configurações do Sistema>Ferramentas de Rede.
configuração
automática de        Abra “Conexões de Rede”, que exibirá a janela mostrada
parâmetros da rede   na figura 2.




Configuração do ponto de acesso                                                    3

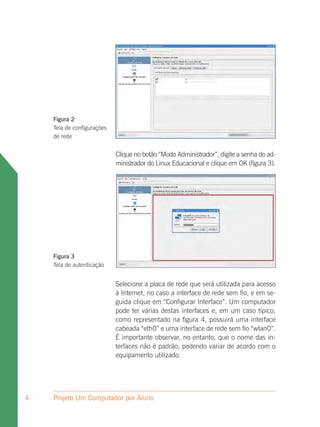

Figura 2
    Tela de configurações
    de rede


                            Clique no botão “Modo Administrador”, digite a senha do ad-
                            ministrador do Linux Educacional e clique em OK (figura 3).




    Figura 3
    Tela de autenticação


                            Selecione a placa de rede que será utilizada para acesso
                            à Internet, no caso a interface de rede sem fio, e em se-
                            guida clique em “Configurar Interface”. Um computador
                            pode ter várias destas interfaces e, em um caso típico,
                            como representado na figura 4, possuirá uma interface
                            cabeada “eth0” e uma interface de rede sem fio “wlan0”.
                            É importante observar, no entanto, que o nome das in-
                            terfaces não é padrão, podendo variar de acordo com o
                            equipamento utilizado.




4   Projeto Um Computador por Aluno

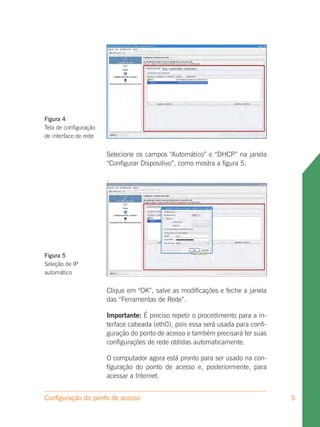

Figura 4
Tela de configuração
de interface de rede


                       Selecione os campos “Automático” e “DHCP” na janela
                       “Configurar Dispositivo”, como mostra a figura 5.

                       .




Figura 5
Seleção de IP
automático


                       Clique em “OK”, salve as modificações e feche a janela
                       das “Ferramentas de Rede”.

                       Importante: É preciso repetir o procedimento para a in-
                       terface cabeada (eth0), pois essa será usada para confi-
                       guração do ponto de acesso e também precisará ter suas
                       configurações de rede obtidas automaticamente.

                       O computador agora está pronto para ser usado na con-
                       figuração do ponto de acesso e, posteriormente, para
                       acessar a Internet.


Configuração do ponto de acesso                                                   5
Configuração do ponto de acesso
                         Linksys WRT54G

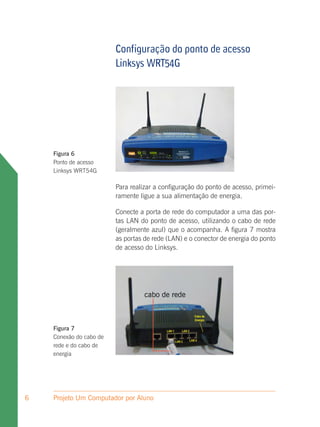

    Figura 6
    Ponto de acesso
    Linksys WRT54G

                         Para realizar a configuração do ponto de acesso, primei-
                         ramente ligue a sua alimentação de energia.

                         Conecte a porta de rede do computador a uma das por-
                         tas LAN do ponto de acesso, utilizando o cabo de rede
                         (geralmente azul) que o acompanha. A figura 7 mostra
                         as portas de rede (LAN) e o conector de energia do ponto
                         de acesso do Linksys.




                                   cabo de rede



    Figura 7
    Conexão do cabo de
    rede e do cabo de
    energia




6   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web
                             Interface LAN configuração segurança
                 Configurar WAN  Configurar
                                            de rede sem fio do ponto de acesso
                                                                      administração

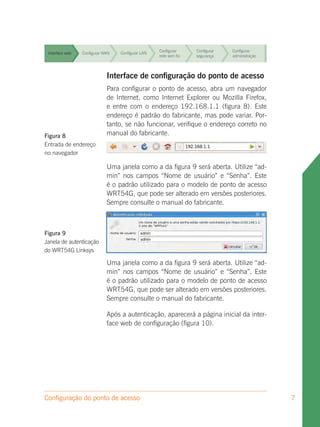

                              Para configurar o ponto de acesso, abra um navegador
                                                    Configurar   Configurar Configurar
 Interface web                de Internet,LAN
                 Configurar WAN    Configurar como Internet Explorer ou Mozilla Firefox,
                                                    rede sem fio segurança  administração
                              e entre com o endereço 192.168.1.1 (figura 8). Este
 Interface web
                              endereço é LAN
                 Configurar WAN    Configurar padrão do fabricante, mas pode variar. Por-
                                                    Configurar   Configurar Configurar
                                                    rede sem fio segurança  administração
                              tanto, se não funcionar, verifique o endereço correto no
Figura 8                      manual do fabricante.
                                                   Configurar     Configurar   Configurar
  Interface web Configurar WAN    Configurar LAN
                                                   rede sem fio   segurança    administração
Entrada de endereço
no navegador
                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração
                              Uma janela como a da figura 9 será aberta. Utilize “ad-
                              min” nos campos “Nome de usuário” e “Senha”. Este
                                                      Configurar   Configurar Configurar
 Interface web
                              é o padrão LAN
                 Configurar WAN    Configurar
                                              utilizado para o modelo de ponto de acesso
                                                      rede sem fio segurança  administração
                              WRT54G, que pode ser alterado em versões posteriores.
                              Sempre consulte o manual do fabricante.



Figura 9
Janela de autenticação
do WRT54G Linksys

                             Uma janela como a da figura 9 será aberta. Utilize “ad-
                             min” nos campos “Nome de usuário” e “Senha”. Este
                             é o padrão utilizado para o modelo de ponto de acesso
                             WRT54G, que pode ser alterado em versões posteriores.
                             Sempre consulte o manual do fabricante.

                             Após a autenticação, aparecerá a página inicial da inter-
                             face web de configuração (figura 10).




Configuração do ponto de acesso                                                                7
Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração


                                                       Configurar     Configurar   Configurar
     Interface web   Configurar WAN   Configurar LAN
                                                       rede sem fio   segurança    administração

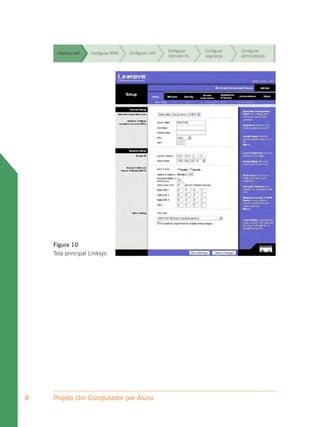

    Figura 10
    Tela principal Linksys




8   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração



 Interface web               Configuração WAN fio
                 Configurar WAN Configurar LAN
                                               Configurar
                                               rede sem
                                                                       Configurar
                                                                       segurança
                                                                                    Configurar
                                                                                    administração

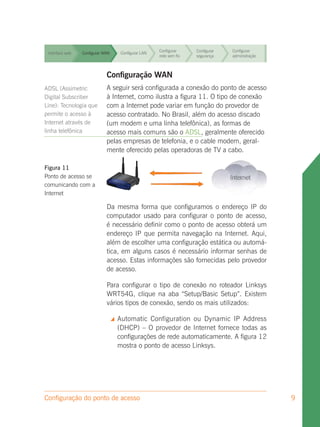

ADSL (Assimetric              A seguir será configurada a conexão do ponto de acesso
                                                  Configurar     Configurar Configurar
                 Configurar WAN Internet, como ilustra a figura 11. O tipo de conexão
Digital Subscriber
  Interface web               à    Configurar LAN
                                                  rede sem fio   segurança  administração
Line): Tecnologia que         com a Internet pode variar em função do provedor de
permite o acesso à
  Interface web
                              acesso contratado.Configurar
                 Configurar WAN    Configurar LAN
                                                    No Brasil, além do acesso discado
                                                                 Configurar Configurar
Internet através de                               rede sem fio   segurança  administração
                              (um modem e uma linha telefônica), as formas de
linha telefônica              acesso mais comuns são o ADSL, geralmente oferecido
                                                        Configurar     Configurar   Configurar
 Interface web               pelasConfigurar LAN derede sem fio e o cable modem, geral-
                 Configurar WAN    empresas          telefonia, segurança     administração
                             mente oferecido pelas operadoras de TV a cabo.
                                                        Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração
Figura 11
Ponto de acesso se
comunicando com a
Internet

                             Da mesma forma que configuramos o endereço IP do
                             computador usado para configurar o ponto de acesso,
                             é necessário definir como o ponto de acesso obterá um
                             endereço IP que permita navegação na Internet. Aqui,
                             além de escolher uma configuração estática ou automá-
                             tica, em alguns casos é necessário informar senhas de
                             acesso. Estas informações são fornecidas pelo provedor
                             de acesso.

                             Para configurar o tipo de conexão no roteador Linksys
                             WRT54G, clique na aba “Setup/Basic Setup”. Existem
                             vários tipos de conexão, sendo os mais utilizados:

                                     Automatic Configuration ou Dynamic IP Address
                                      (DHCP) – O provedor de Internet fornece todas as
                                      configurações de rede automaticamente. A figura 12
                                      mostra o ponto de acesso Linksys.




Configuração do ponto de acesso                                                                     9
Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração

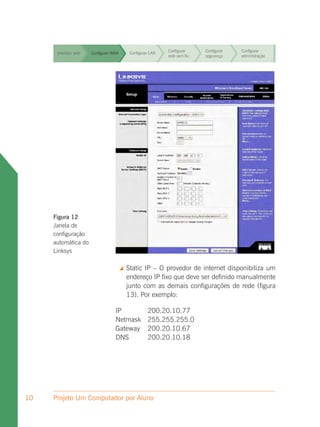

     Figura 12
     Janela de
     configuração
     automática do
     Linksys

                                          Static IP – O provedor de internet disponibiliza um
                                           endereço IP fixo que deve ser definido manualmente
                                           junto com as demais configurações de rede (figura
                                           13). Por exemplo:

                                  IP                 200.20.10.77
                                  Netmask            255.255.255.0
                                  Gateway            200.20.10.67
                                  DNS                200.20.10.18




10   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração


                                                          Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                          rede sem fio   segurança    administração

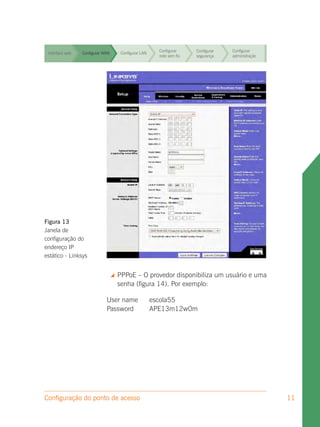

Figura 13
Janela de
configuração do
endereço IP
estático - Linksys


                                     PPPoE – O provedor disponibiliza um usuário e uma
                                      senha (figura 14). Por exemplo:

                             User name                  escola55
                             Password                   APE13m12w0m




Configuração do ponto de acesso                                                                       11
Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração

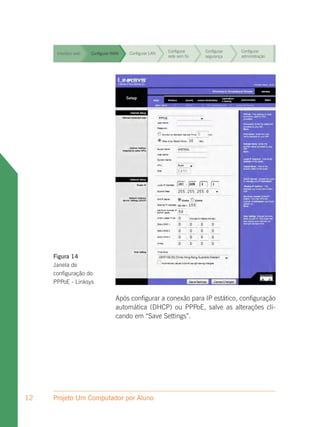

     Figura 14
     Janela de
     configuração do
     PPPoE - Linksys

                                  Após configurar a conexão para IP estático, configuração
                                  automática (DHCP) ou PPPoE, salve as alterações cli-
                                  cando em “Save Settings”.




12   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração



 Interface web               Configuração LAN fio
                 Configurar WAN Configurar LAN
                                               Configurar
                                               rede sem
                                                                  Configurar
                                                                  segurança
                                                                               Configurar
                                                                               administração

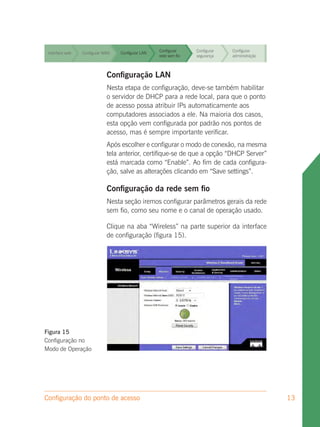

                             Nesta etapa de configuração, deve-se também habilitar
                                                 Configurar                Configurar
 Interface web               o servidor de DHCP para a redeConfigurar para que o ponto
                 Configurar WAN   Configurar LAN
                                                 rede sem fio   local,
                                                              segurança    administração
                             de acesso possa atribuir IPs automaticamente aos
                             computadores associados a ele. Na maioria dos casos,
                             esta opção vem configurada por padrão nos pontos de
                             acesso, mas é sempre importante verificar.
                             Após escolher e configurar o modo de conexão, na mesma
                             tela anterior, certifique-se de que a opção “DHCP Server”
                             está marcada como “Enable”. Ao fim de cada configura-
                             ção, salve as alterações clicando em “Save settings”.

                             Configuração da rede sem fio
                             Nesta seção iremos configurar parâmetros gerais da rede
                             sem fio, como seu nome e o canal de operação usado.

                             Clique na aba “Wireless” na parte superior da interface
                             de configuração (figura 15).




Figura 15
Configuração no
Modo de Operação




Configuração do ponto de acesso                                                                13
Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                     Configurar               Configurar

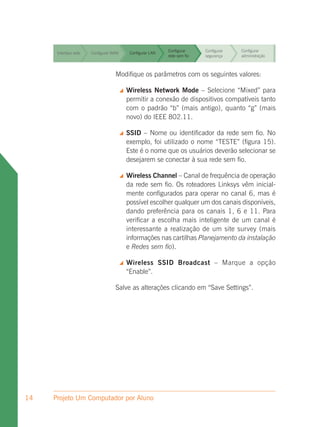

      Interface web               Modifique os parâmetrosfiocom os seguintes valores:
                      Configurar WAN  Configurar LAN
                                                     rede sem
                                                                 Configurar
                                                                 segurança    administração


                                          Wireless Network Mode – Configurar
                                                           Configurar
                                                                         Selecione “Mixed” para
                                                                                    Configurar
      Interface web   Configurar WAN        Configurar LAN
                                           permitir a conexão de dispositivos compatíveis tanto
                                                           rede sem fio segurança   administração

                                           com o padrão “b” (mais antigo), quanto “g” (mais
                                           novo) do IEEE 802.11.

                                          SSID – Nome ou identificador da rede sem fio. No
                                           exemplo, foi utilizado o nome “TESTE” (figura 15).
                                           Este é o nome que os usuários deverão selecionar se
                                           desejarem se conectar à sua rede sem fio.

                                          Wireless Channel – Canal de frequência de operação
                                           da rede sem fio. Os roteadores Linksys vêm inicial-
                                           mente configurados para operar no canal 6, mas é
                                           possível escolher qualquer um dos canais disponíveis,
                                           dando preferência para os canais 1, 6 e 11. Para
                                           verificar a escolha mais inteligente de um canal é
                                           interessante a realização de um site survey (mais
                                           informações nas cartilhas Planejamento da instalação
                                           e Redes sem fio).

                                          Wireless SSID Broadcast – Marque a opção
                                           “Enable”.

                                  Salve as alterações clicando em “Save Settings”.




14   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
 Interface web   Configurar WAN        Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
 Interface web
                             Configuração da segurança
                 Configurar WAN Configurar LAN
                                               rede sem fio segurança               administração

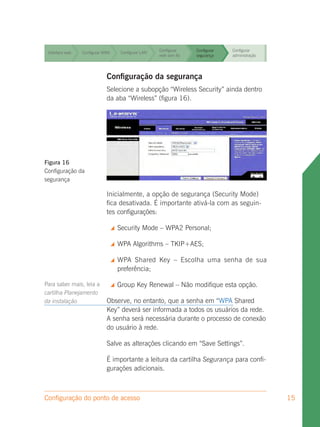

                             Selecione a subopção “Wireless Security” ainda dentro
                             da aba “Wireless” (figura 16).




Figura 16
Configuração da
segurança

                             Inicialmente, a opção de segurança (Security Mode)
                             fica desativada. É importante ativá-la com as seguin-
                             tes configurações:

                                     Security Mode – WPA2 Personal;

                                     WPA Algorithms – TKIP+AES;

                                     WPA Shared Key – Escolha uma senha de sua
                                      preferência;

Para saber mais, leia a              Group Key Renewal – Não modifique esta opção.
cartilha Planejamento
da instalação                Observe, no entanto, que a senha em “WPA Shared
                             Key” deverá ser informada a todos os usuários da rede.
                             A senha será necessária durante o processo de conexão
                             do usuário à rede.

                             Salve as alterações clicando em “Save Settings”.

                             É importante a leitura da cartilha Segurança para confi-
                             gurações adicionais.



Configuração do ponto de acesso                                                                     15
Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração



                                  Configuração da administração
                                  Finalmente, é importante alterar a senha de configura-
                                  ção do ponto de acesso para evitar que pessoas não au-
                                  torizadas alterem seus parâmetros. Para isso, clique na
                                  aba “Administration” na parte superior da interface de
                                  configuração (figura 17).

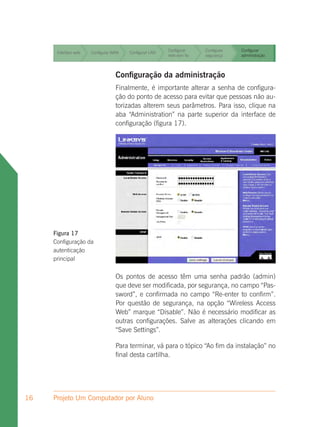

     Figura 17
     Configuração da
     autenticação
     principal


                                  Os pontos de acesso têm uma senha padrão (admin)
                                  que deve ser modificada, por segurança, no campo “Pas-
                                  sword”, e confirmada no campo “Re-enter to confirm”.
                                  Por questão de segurança, na opção “Wireless Access
                                  Web” marque “Disable”. Não é necessário modificar as
                                  outras configurações. Salve as alterações clicando em
                                  “Save Settings”.

                                  Para terminar, vá para o tópico “Ao fim da instalação” no
                                  final desta cartilha.




16   Projeto Um Computador por Aluno

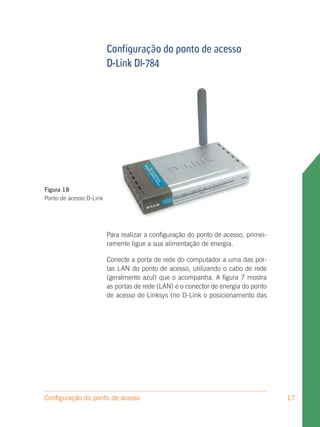

Configuração do ponto de acesso
                         D-Link DI-784




Figura 18
Ponto de acesso D-Link




                         Para realizar a configuração do ponto de acesso, primei-
                         ramente ligue a sua alimentação de energia.

                         Conecte a porta de rede do computador a uma das por-
                         tas LAN do ponto de acesso, utilizando o cabo de rede
                         (geralmente azul) que o acompanha. A figura 7 mostra
                         as portas de rede (LAN) e o conector de energia do ponto
                         de acesso do Linksys (no D-Link o posicionamento das




Configuração do ponto de acesso                                                     17
Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração



      Interface web               portas é similar).
                      Configurar WAN   Configurar LAN
                                                        Configurar
                                                        rede sem fio
                                                                       Configurar
                                                                       segurança
                                                                                    Configurar
                                                                                    administração



      Interface web
                                  Interface LAN configuração Configurar
                      Configurar WAN  Configurar
                                                 de Configurar do ponto de acesso
                                                                         Configurar
                                                        rede sem fio   segurança    administração

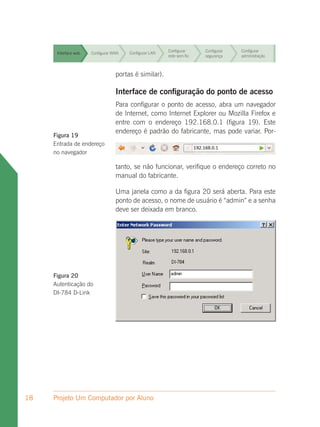

                                   Para configurar o ponto de acesso, abra um navegador
                                   de Internet, como Configurar Explorer ou Mozilla Firefox e
                                                        Internet    Configurar  Configurar
      Interface web   Configurar WAN    Configurar LAN
                                   entre com o endereço 192.168.0.1 (figura 19). Este
                                                       rede sem fio segurança   administração

                                   endereço é padrão do fabricante, mas pode variar. Por-
     Figura 19                                          Configurar     Configurar   Configurar
       Interface web Configurar WAN    Configurar LAN
     Entrada de endereço                                rede sem fio   segurança    administração

     no navegador
                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração
                                  tanto, se não funcionar, verifique o endereço correto no
                                  manual do fabricante.
                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração
                                  Uma janela como a da figura 20 será aberta. Para este
                                  ponto de acesso, o nome de usuário é “admin” e a senha
                                  deve ser deixada em branco.




     Figura 20
     Autenticação do
     DI-784 D-Link




18   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração

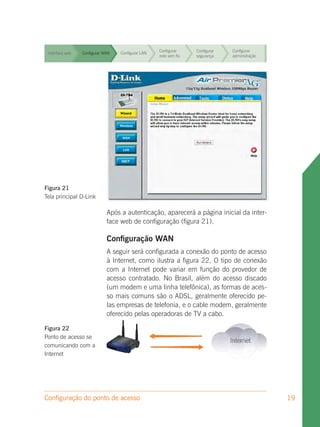

Figura 21
Tela principal D-Link

                             Após a autenticação, aparecerá a página inicial da inter-
                             face web de configuração (figura 21).

                             Configuração WAN
                             A seguir será configurada a conexão do ponto de acesso
                             à Internet, como ilustra a figura 22. O tipo de conexão
                             com a Internet pode variar em função do provedor de
                             acesso contratado. No Brasil, além do acesso discado
                             (um modem e uma linha telefônica), as formas de aces-
                             so mais comuns são o ADSL, geralmente oferecido pe-
                             las empresas de telefonia, e o cable modem, geralmente
                             oferecido pelas operadoras de TV a cabo.

Figura 22
Ponto de acesso se
comunicando com a
Internet




Configuração do ponto de acesso                                                                19
Configurar     Configurar   Configurar
      Interface web   Configurar WAN    Configurar LAN
                                                         rede sem fio   segurança    administração


                                                         Configurar     Configurar   Configurar
      Interface web   Configurar WAN    Configurar LAN
                                                         rede sem fio   segurança    administração



      Interface web                Da mesma LAN
                      Configurar WAN     Configurar forma que configuramos o endereço IP do
                                                          Configurar
                                                          rede sem fio
                                                                       Configurar
                                                                       segurança
                                                                                   Configurar
                                                                                   administração
                                   computador usado para configurar o ponto de acesso, é
                                   necessário definir como o ponto Configurar
                                                          Configurar   de acesso obterá um en-
                                                                                   Configurar
      Interface web   Configurar WAN     Configurar LAN
                                   dereço IP que permita navegação na Internet.administração
                                                          rede sem fio segurança
                                                                                    Aqui, além
                                   de escolher uma configuração estática ou automática, em
                                                          Configurar   Configurar  Configurar
      Interface web                alguns casos é necessário informar senhas deadministração Es-
                      Configurar WAN     Configurar LAN
                                                          rede sem fio segurança    acesso.
                                   tas informações são fornecidas pelo provedor de acesso.
                                                         Configurar     Configurar   Configurar
      Interface web   Configurar WAN    Configurar LAN

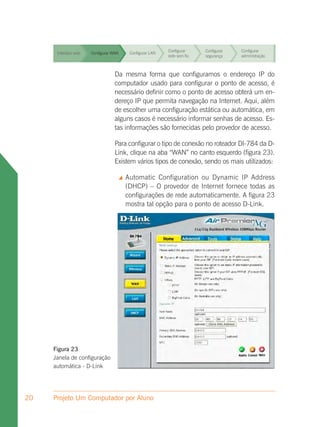

                                   Para configurar o tipo de conexão segurança
                                                        rede sem fio no roteador DI-784 da D-
                                                                                  administração

                                   Link, clique na aba “WAN” no canto esquerdo (figura 23).
                                                                                  Configurar
      Interface web                Existem vários tiposConfigurarfio
                      Configurar WAN     Configurar LAN
                                                        rede sem
                                                                     Configurar
                                                         de conexão, sendo os mais utilizados:
                                                                     segurança    administração


                                      Automatic Configuration ou Dynamic IP Address
                                       (DHCP) – O provedor de Internet fornece todas as
                                       configurações de rede automaticamente. A figura 23
                                       mostra tal opção para o ponto de acesso D-Link.




     Figura 23
     Janela de configuração
     automática - D-Link




20   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN      Configurar LAN
                                                      rede sem fio   segurança    administração


                                                      Configurar     Configurar   Configurar
 Interface web   Configurar WAN      Configurar LAN
                                                      rede sem fio   segurança    administração

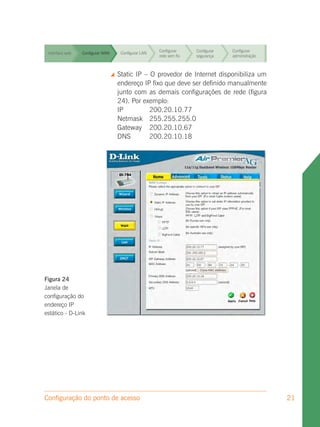

 Interface web   Configurar WAN    Static IP – O provedor de Internet disponibiliza um
                                     Configurar LAN
                                                      Configurar
                                                      rede sem fio
                                                                   Configurar
                                                                   segurança
                                                                              Configurar
                                                                              administração
                                    endereço IP fixo que deve ser definido manualmente
                                    junto com as demais configurações de Configurar
                                                      Configurar   Configurar rede (figura
 Interface web   Configurar WAN      Configurar LAN
                                    24). Por exemplo: rede sem fio segurança  administração

                                    IP              200.20.10.77
                                                      Configurar   Configurar Configurar
 Interface web   Configurar WAN     Netmask
                                     Configurar LAN 255.255.255.0
                                                      rede sem fio segurança  administração
                                    Gateway 200.20.10.67
 Interface web   Configurar WAN
                                    DNS LAN 200.20.10.18 Configurar
                                     Configurar
                                                      Configurar              Configurar
                                                      rede sem fio   segurança    administração


                                                      Configurar     Configurar   Configurar
 Interface web   Configurar WAN      Configurar LAN
                                                      rede sem fio   segurança    administração




Figura 24
Janela de
configuração do
endereço IP
estático - D-Link




Configuração do ponto de acesso                                                                   21
Configurar     Configurar   Configurar
      Interface web   Configurar WAN      Configurar LAN
                                                           rede sem fio   segurança    administração


                                                           Configurar     Configurar   Configurar
      Interface web   Configurar WAN      Configurar LAN
                                                           rede sem fio   segurança    administração



      Interface web   Configurar WAN    PPPoE – O provedor fio
                                          Configurar LAN
                                                         Configurar
                                                         rede sem
                                                                    disponibiliza um usuário e uma
                                                                          Configurar
                                                                          segurança
                                                                                       Configurar
                                                                                       administração
                                         senha (figura 25). Por exemplo:
                                         User name        escola55
                                                         Configurar       Configurar   Configurar
      Interface web   Configurar WAN      Configurar LAN
                                         Password         APE13m12w0m
                                                         rede sem fio     segurança    administração



      Interface web                Para Configurar LAN
                      Configurar WAN    este modelo de ponto de acesso, selecione a opção
                                                       Configurar
                                                       rede sem fio
                                                                    Configurar
                                                                    segurança
                                                                                  Configurar
                                                                                  administração
                                   “Dynamic PPPoE” (figura 24). Esta opção garante que o
                                   ponto de acesso receberá uma Configurar
                                                       Configurar   configuraçãoConfigurar
                                                                                   automática
      Interface web   Configurar WAN    Configurar LAN
                                   assim que se conectar à operadora de
                                                       rede sem fio segurança PPPoE.
                                                                                  administração


                                                           Configurar     Configurar   Configurar
      Interface web   Configurar WAN      Configurar LAN
                                                           rede sem fio   segurança    administração




     Figura 25
     Janela de
     configuração
     PPPoE - D-Link

                                  Lembre-se de sempre consultar o seu provedor para rea-
                                  lizar estas configurações.

                                  Após configurar a conexão para IP estático, configuração
                                  automática (DHCP) ou PPPoE, salve as alterações cli-
                                  cando em “Apply”.


22   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar    Configurar
                                                                               Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança     administração
                                                                               administração

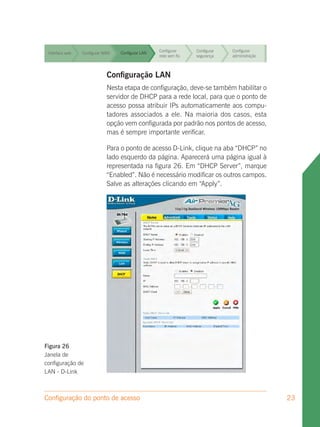

 Interface web               Configuração LAN fio
                 Configurar WAN Configurar LAN
                                               Configurar
                                               rede sem
                                                                  Configurar
                                                                  segurança
                                                                               Configurar
                                                                               administração

                              Nesta etapa de configuração, deve-se também habilitar o
                                                   Configurar    Configurar  Configurar
 Interface web                servidor de LAN
                 Configurar WAN    Configurar DHCP para a rede local, para que o ponto de
                                                   rede sem fio  segurança   administração
                              acesso possa atribuir IPs automaticamente aos compu-
 Interface web
                              tadores associados a ele. Na maioria dos Configurar esta
                 Configurar WAN    Configurar LAN
                                                   Configurar    Configurar   casos,
                                                   rede sem fio  segurança   administração
                              opção vem configurada por padrão nos pontos de acesso,
                              mas é sempre importante verificar.
                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração
                             Para o ponto de acesso D-Link, clique na aba “DHCP” no
                             lado esquerdo da página. Aparecerá uma página igual à
                             representada na figura 26. Em “DHCP Server”, marque
                             “Enabled”. Não é necessário modificar os outros campos.
                             Salve as alterações clicando em “Apply”.




Figura 26
Janela de
configuração de
LAN - D-Link



Configuração do ponto de acesso                                                                 23
Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração


                                                             Configurar     Configurar   Configurar
      Interface web   Configurar WAN        Configurar LAN
                                                             rede sem fio   segurança    administração



      Interface web               Configuração da rede semConfigurar
                      Configurar WAN Configurar LAN
                                                    Configurar
                                                    rede sem fio
                                                                   fio
                                                                 segurança
                                                                                         Configurar
                                                                                         administração

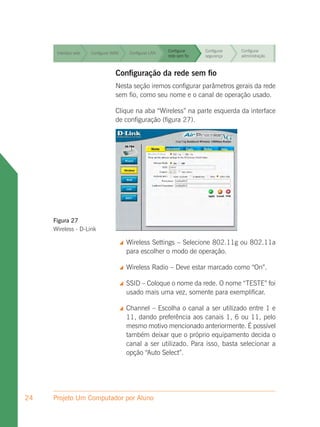

                                  Nesta seção iremos configurar parâmetros gerais da rede
      Interface web               sem fio, como seu Configurar e o canal de operação usado.
                      Configurar WAN  Configurar LAN nome            Configurar  Configurar
                                                             rede sem fio   segurança    administração

                                  Clique na aba “Wireless” na parte esquerda da interface
                                                      Configurar   Configurar Configurar
      Interface web
                                  de configuração (figura 27). segurança
                      Configurar WAN   Configurar LAN
                                                      rede sem fio            administração




     Figura 27
     Wireless - D-Link

                                          Wireless Settings – Selecione 802.11g ou 802.11a
                                           para escolher o modo de operação.

                                          Wireless Radio – Deve estar marcado como “On”.

                                          SSID – Coloque o nome da rede. O nome “TESTE” foi
                                           usado mais uma vez, somente para exemplificar.

                                          Channel – Escolha o canal a ser utilizado entre 1 e
                                           11, dando preferência aos canais 1, 6 ou 11, pelo
                                           mesmo motivo mencionado anteriormente. É possível
                                           também deixar que o próprio equipamento decida o
                                           canal a ser utilizado. Para isso, basta selecionar a
                                           opção “Auto Select”.




24   Projeto Um Computador por Aluno
Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar
 Interface web   Configurar WAN   Configurar LAN
                                                   rede sem fio   segurança    administração


                                                   Configurar     Configurar   Configurar

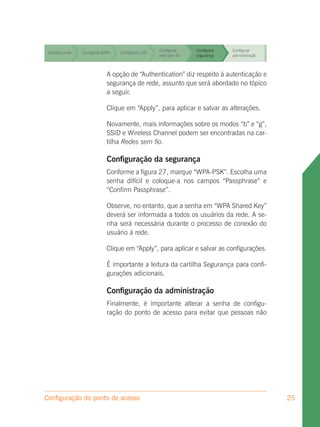

 Interface web               A opção de LAN
                 Configurar WAN   Configurar “Authentication” diz respeito à autenticação e
                                                   rede sem fio   segurança    administração
                             segurança de rede, assunto que será abordado no tópico
                             a seguir.

                             Clique em “Apply”, para aplicar e salvar as alterações.

                             Novamente, mais informações sobre os modos “b” e “g”,
                             SSID e Wireless Channel podem ser encontradas na car-
                             tilha Redes sem fio.

                             Configuração da segurança
                             Conforme a figura 27, marque “WPA-PSK”. Escolha uma
                             senha difícil e coloque-a nos campos “Passphrase” e
                             “Confirm Passphrase”.

                             Observe, no entanto, que a senha em “WPA Shared Key”
                             deverá ser informada a todos os usuários da rede. A se-
                             nha será necessária durante o processo de conexão do
                             usuário à rede.

                             Clique em “Apply”, para aplicar e salvar as configurações.

                             É importante a leitura da cartilha Segurança para confi-
                             gurações adicionais.

                             Configuração da administração
                             Finalmente, é importante alterar a senha de configu-
                             ração do ponto de acesso para evitar que pessoas não




Configuração do ponto de acesso                                                                25
Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração


                                                        Configurar     Configurar   Configurar
      Interface web   Configurar WAN   Configurar LAN
                                                        rede sem fio   segurança    administração




                                  autorizadas alterem seus parâmetros.

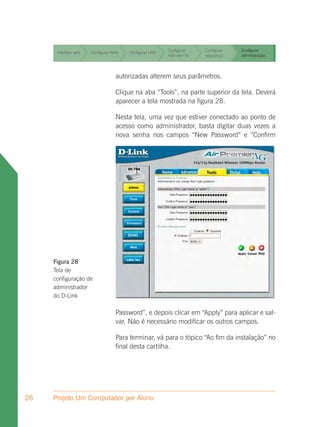

                                  Clique na aba “Tools”, na parte superior da tela. Deverá
                                  aparecer a tela mostrada na figura 28.

                                  Nesta tela, uma vez que estiver conectado ao ponto de
                                  acesso como administrador, basta digitar duas vezes a
                                  nova senha nos campos “New Password” e “Confirm




     Figura 28
     Tela de
     configuração de
     administrador
     do D-Link

                                  Password”, e depois clicar em “Apply” para aplicar e sal-
                                  var. Não é necessário modificar os outros campos.

                                  Para terminar, vá para o tópico “Ao fim da instalação” no
                                  final desta cartilha.




26   Projeto Um Computador por Aluno

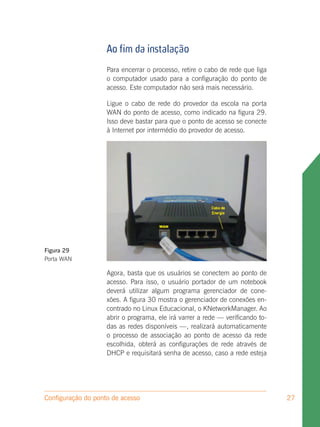

Ao fim da instalação
                    Para encerrar o processo, retire o cabo de rede que liga
                    o computador usado para a configuração do ponto de
                    acesso. Este computador não será mais necessário.

                    Ligue o cabo de rede do provedor da escola na porta
                    WAN do ponto de acesso, como indicado na figura 29.
                    Isso deve bastar para que o ponto de acesso se conecte
                    à Internet por intermédio do provedor de acesso.




Figura 29
Porta WAN

                    Agora, basta que os usuários se conectem ao ponto de
                    acesso. Para isso, o usuário portador de um notebook
                    deverá utilizar algum programa gerenciador de cone-

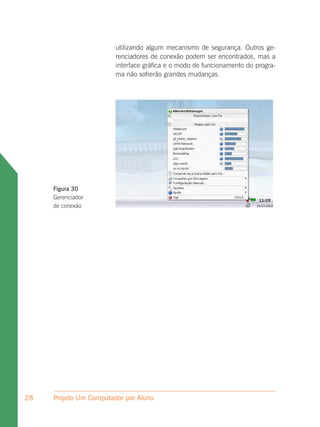

                    xões. A figura 30 mostra o gerenciador de conexões en-
                    contrado no Linux Educacional, o KNetworkManager. Ao
                    abrir o programa, ele irá varrer a rede — verificando to-
                    das as redes disponíveis —, realizará automaticamente
                    o processo de associação ao ponto de acesso da rede
                    escolhida, obterá as configurações de rede através de
                    DHCP e requisitará senha de acesso, caso a rede esteja




Configuração do ponto de acesso                                                 27
utilizando algum mecanismo de segurança. Outros ge-
                        renciadores de conexão podem ser encontrados, mas a
                        interface gráfica e o modo de funcionamento do progra-
                        ma não sofrerão grandes mudanças.




     Figura 30
     Gerenciador
     de conexão




28   Projeto Um Computador por Aluno
Projeto Um Computador
por Aluno




Introdução          >

Redes sem fio      >>




Propagação de ondas >

Antenas            >>




Planejamento
da instalação       >

Configuração do
ponto de acesso    >>




Segurança           >

Projetos de rede
sem fio            >>
Projeto UCA
Configuração do ponto
de acesso

Esta cartilha descreve uma
metodologia para instalação e
configuração do ponto de acesso,
utilizando os pontos de acesso
das marcas mais populares no
mercado brasileiro, e computado-
res rodando o sistema operacional
Linux Educacional.

Mais conteúdo relacionado

Mais procurados

Visualg
VisualgVisualg
Visualg
Pedro Silva

Apresentação Excel
Apresentação ExcelApresentação Excel
Apresentação Excel
Tic Eslc

Aula - Metodologias Ágeis
Aula - Metodologias ÁgeisAula - Metodologias Ágeis
Aula - Metodologias Ágeis
Mauricio Cesar Santos da Purificação

Criando um App com App Inventor 2
Criando um App com App Inventor 2Criando um App com App Inventor 2
Criando um App com App Inventor 2
André Felipe Santos Martins

Ciclo desenvolvimento de sistemas
Ciclo desenvolvimento de sistemasCiclo desenvolvimento de sistemas
Ciclo desenvolvimento de sistemas
Instituto Federal de Educação Ciencia e Tecnologia

Aula 1 introdução a algoritmos
Aula 1   introdução a algoritmosAula 1   introdução a algoritmos
Aula 1 introdução a algoritmos
Adilio Tavares

Estrutura de Dados - Ponteiros
Estrutura de Dados - PonteirosEstrutura de Dados - Ponteiros
Estrutura de Dados - Ponteiros
Adriano Teixeira de Souza

Fundamentos de banco de dados 03 arquitetura 3 esquemas e indep de dados
Fundamentos de banco de dados   03 arquitetura 3 esquemas e indep de dadosFundamentos de banco de dados   03 arquitetura 3 esquemas e indep de dados
Fundamentos de banco de dados 03 arquitetura 3 esquemas e indep de dados
Rafael Pinheiro

Introdução a poo
Introdução a pooIntrodução a poo
Introdução a poo
Sedu

Apostila Microsoft Office Excel 2016
Apostila Microsoft Office Excel 2016Apostila Microsoft Office Excel 2016
Apostila Microsoft Office Excel 2016
Cibele Kanegae

Estrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentaisEstrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentais
Fabrício Lopes Sanchez

Programação orientada a objetos
Programação orientada a objetosProgramação orientada a objetos
Programação orientada a objetos
Cleyton Ferrari

Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos
Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores AritméticosAula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos
Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos
Messias Batista

Sistema de informação gerencial
Sistema de informação gerencialSistema de informação gerencial
Sistema de informação gerencial
Denilson Sousa

Análise e Projeto de Sistemas
Análise e Projeto de SistemasAnálise e Projeto de Sistemas
Análise e Projeto de Sistemas
Guilherme

Programação Orientada a Objetos parte 1
Programação Orientada a Objetos parte 1Programação Orientada a Objetos parte 1
Programação Orientada a Objetos parte 1
Elaine Cecília Gatto

Algoritmos: Tipos de Dados
Algoritmos: Tipos de DadosAlgoritmos: Tipos de Dados
Algoritmos: Tipos de Dados
Elaine Cecília Gatto

Algoritmos em portugol
Algoritmos em portugolAlgoritmos em portugol
Algoritmos em portugol
Evonaldo Gonçalves Vanny

Estrutura de Dados Aula 07 - Alocação dinâmica de memória
Estrutura de Dados Aula 07 - Alocação dinâmica de memóriaEstrutura de Dados Aula 07 - Alocação dinâmica de memória
Estrutura de Dados Aula 07 - Alocação dinâmica de memória
Leinylson Fontinele

5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix
5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix
5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix
Cris Fidelix


Mais procurados (20)

Visualg
VisualgVisualg
Visualg

Apresentação Excel
Apresentação ExcelApresentação Excel
Apresentação Excel

Aula - Metodologias Ágeis
Aula - Metodologias ÁgeisAula - Metodologias Ágeis
Aula - Metodologias Ágeis

Criando um App com App Inventor 2
Criando um App com App Inventor 2Criando um App com App Inventor 2
Criando um App com App Inventor 2

Ciclo desenvolvimento de sistemas
Ciclo desenvolvimento de sistemasCiclo desenvolvimento de sistemas
Ciclo desenvolvimento de sistemas

Aula 1 introdução a algoritmos
Aula 1   introdução a algoritmosAula 1   introdução a algoritmos
Aula 1 introdução a algoritmos

Estrutura de Dados - Ponteiros
Estrutura de Dados - PonteirosEstrutura de Dados - Ponteiros
Estrutura de Dados - Ponteiros

Fundamentos de banco de dados 03 arquitetura 3 esquemas e indep de dados
Fundamentos de banco de dados   03 arquitetura 3 esquemas e indep de dadosFundamentos de banco de dados   03 arquitetura 3 esquemas e indep de dados
Fundamentos de banco de dados 03 arquitetura 3 esquemas e indep de dados

Introdução a poo
Introdução a pooIntrodução a poo
Introdução a poo

Apostila Microsoft Office Excel 2016
Apostila Microsoft Office Excel 2016Apostila Microsoft Office Excel 2016
Apostila Microsoft Office Excel 2016

Estrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentaisEstrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentais

Programação orientada a objetos
Programação orientada a objetosProgramação orientada a objetos
Programação orientada a objetos

Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos
Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores AritméticosAula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos
Aula 02 - Tipos de dados, Variáveis, Constantes e Operadores Aritméticos

Sistema de informação gerencial
Sistema de informação gerencialSistema de informação gerencial
Sistema de informação gerencial

Análise e Projeto de Sistemas
Análise e Projeto de SistemasAnálise e Projeto de Sistemas
Análise e Projeto de Sistemas

Programação Orientada a Objetos parte 1
Programação Orientada a Objetos parte 1Programação Orientada a Objetos parte 1
Programação Orientada a Objetos parte 1

Algoritmos: Tipos de Dados
Algoritmos: Tipos de DadosAlgoritmos: Tipos de Dados
Algoritmos: Tipos de Dados

Algoritmos em portugol
Algoritmos em portugolAlgoritmos em portugol
Algoritmos em portugol

Estrutura de Dados Aula 07 - Alocação dinâmica de memória
Estrutura de Dados Aula 07 - Alocação dinâmica de memóriaEstrutura de Dados Aula 07 - Alocação dinâmica de memória
Estrutura de Dados Aula 07 - Alocação dinâmica de memória

5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix
5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix
5- Modelo entidade Relacionamento - Cardinalidade - Profª Cristiane Fidelix


Destaque

Apresentação avm
Apresentação avmApresentação avm
Apresentação avm
alex r c

Edubreaks - An Education Based Job Portal
 Edubreaks - An Education Based Job Portal Edubreaks - An Education Based Job Portal
Edubreaks - An Education Based Job Portal
Jointviews

Arnsperger science economique_anthropologie_croissance
Arnsperger science economique_anthropologie_croissanceArnsperger science economique_anthropologie_croissance
Arnsperger science economique_anthropologie_croissancehamdi riadh

The development and competitive analysis of the Job Portal Industry
The development and competitive analysis of the Job Portal IndustryThe development and competitive analysis of the Job Portal Industry
The development and competitive analysis of the Job Portal Industry
Unitedworld School Of Business

Naukri.com
Naukri.comNaukri.com
Naukri.com
Sandeepika Sharma

Job portal
Job portalJob portal
Job portal
Amit Gandhi

Cartilhas uca.8-projetos-de-rede-sem-fio
Cartilhas uca.8-projetos-de-rede-sem-fioCartilhas uca.8-projetos-de-rede-sem-fio
Cartilhas uca.8-projetos-de-rede-sem-fio
ismaelfurtado

Fotos antiguas
Fotos antiguasFotos antiguas
Fotos antiguas
llagonpe

Facil e-dificil-120415639992437-4
Facil e-dificil-120415639992437-4Facil e-dificil-120415639992437-4
Facil e-dificil-120415639992437-4
samuk82

Quemamacuida
QuemamacuidaQuemamacuida
Quemamacuida
Gleiva souza

Arte aula 1
Arte aula 1Arte aula 1
Arte aula 1
Jaqueline Lira

La azafata y la persona incómoda
La azafata y la persona incómodaLa azafata y la persona incómoda
La azafata y la persona incómoda
ArmoniayPlenitud

Popietė su sertifikuotais vadybos konsultantais
Popietė su sertifikuotais vadybos konsultantaisPopietė su sertifikuotais vadybos konsultantais
Popietė su sertifikuotais vadybos konsultantais
commonsenseLT

Cadeia têxtil
Cadeia têxtilCadeia têxtil
Cadeia têxtil
kapostrofo

Programa world business forum 2011
Programa world business forum 2011Programa world business forum 2011
Programa world business forum 2011
Universia Perú

El arte de la guerra (sun tzu)
El arte de la guerra (sun tzu)El arte de la guerra (sun tzu)
El arte de la guerra (sun tzu)
Shaman-electronic Mixy


Destaque (20)

Apresentação avm
Apresentação avmApresentação avm
Apresentação avm

Edubreaks - An Education Based Job Portal
 Edubreaks - An Education Based Job Portal Edubreaks - An Education Based Job Portal
Edubreaks - An Education Based Job Portal

Arnsperger science economique_anthropologie_croissance
Arnsperger science economique_anthropologie_croissanceArnsperger science economique_anthropologie_croissance
Arnsperger science economique_anthropologie_croissance

The development and competitive analysis of the Job Portal Industry
The development and competitive analysis of the Job Portal IndustryThe development and competitive analysis of the Job Portal Industry
The development and competitive analysis of the Job Portal Industry

Naukri.com
Naukri.comNaukri.com
Naukri.com

Job portal
Job portalJob portal
Job portal

Cartilhas uca.8-projetos-de-rede-sem-fio
Cartilhas uca.8-projetos-de-rede-sem-fioCartilhas uca.8-projetos-de-rede-sem-fio
Cartilhas uca.8-projetos-de-rede-sem-fio

18
1818
18

Fotos antiguas
Fotos antiguasFotos antiguas
Fotos antiguas

Facil e-dificil-120415639992437-4
Facil e-dificil-120415639992437-4Facil e-dificil-120415639992437-4
Facil e-dificil-120415639992437-4

Quemamacuida
QuemamacuidaQuemamacuida
Quemamacuida

Arte aula 1
Arte aula 1Arte aula 1
Arte aula 1

La azafata y la persona incómoda
La azafata y la persona incómodaLa azafata y la persona incómoda
La azafata y la persona incómoda

Popietė su sertifikuotais vadybos konsultantais
Popietė su sertifikuotais vadybos konsultantaisPopietė su sertifikuotais vadybos konsultantais
Popietė su sertifikuotais vadybos konsultantais

Ratio4
Ratio4Ratio4
Ratio4

Cadeia têxtil
Cadeia têxtilCadeia têxtil
Cadeia têxtil

Programa world business forum 2011
Programa world business forum 2011Programa world business forum 2011
Programa world business forum 2011

Reponse martine aubry
Reponse martine aubryReponse martine aubry
Reponse martine aubry

El arte de la guerra (sun tzu)
El arte de la guerra (sun tzu)El arte de la guerra (sun tzu)
El arte de la guerra (sun tzu)

Surat cinta2
Surat cinta2Surat cinta2
Surat cinta2


Semelhante a Cartilhas uca.6-configuracao-do-ponto-de-acesso

Projeto rede local
Projeto rede localProjeto rede local
Projeto rede local
Verônica Veiga

Publicação de dados na nuvem (procedimentos)
Publicação de dados na nuvem (procedimentos)Publicação de dados na nuvem (procedimentos)
Publicação de dados na nuvem (procedimentos)
safetycontrol

Cisco Packet Tracer
Cisco Packet TracerCisco Packet Tracer
Cisco Packet Tracer
maykon-26

4 funções do windows 7 úteis para administradores de rede
4 funções do windows 7 úteis para administradores de rede4 funções do windows 7 úteis para administradores de rede
4 funções do windows 7 úteis para administradores de rede
CESAR FERNANDES

Rede95
Rede95Rede95
Curso de redes wi telecom.ppt
Curso de redes wi telecom.pptCurso de redes wi telecom.ppt
Curso de redes wi telecom.ppt
Elismar Oliveira

Laboratório -configuração_de_um_endereço_de_gerenciamento_do_switch-1
Laboratório  -configuração_de_um_endereço_de_gerenciamento_do_switch-1Laboratório  -configuração_de_um_endereço_de_gerenciamento_do_switch-1
Laboratório -configuração_de_um_endereço_de_gerenciamento_do_switch-1
WalissonMartinsdeSou

Redes locais
Redes locaisRedes locais
Packet Tracer
Packet TracerPacket Tracer
Packet Tracer
Nayelle Rodrigues

Fichadetrabalho3_equipamento_ativo_de_rede
Fichadetrabalho3_equipamento_ativo_de_redeFichadetrabalho3_equipamento_ativo_de_rede
Fichadetrabalho3_equipamento_ativo_de_rede
kamatozza

CON01 - Rede Local.pdf
CON01 - Rede Local.pdfCON01 - Rede Local.pdf
CON01 - Rede Local.pdf
Silvano Oliveira

Con01 rede local
Con01   rede localCon01   rede local
Con01 rede local
Silvano Oliveira

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes
Marilene de Melo

Guia wrn 150_portugues
Guia wrn 150_portuguesGuia wrn 150_portugues
Guia wrn 150_portugues
Frederico Marques

Configuração Ethernet Wireless Linux
Configuração Ethernet Wireless LinuxConfiguração Ethernet Wireless Linux
Configuração Ethernet Wireless Linux
SoftD Abreu

Aprendendo mais sobre redes no nt
Aprendendo mais sobre redes no ntAprendendo mais sobre redes no nt
Aprendendo mais sobre redes no nt
webexpertise

Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'
Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""' Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'
Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'
Luiz Avelar

Compartilhando Internet Via Rádio entre m servidor linux e clientes windows
Compartilhando Internet Via Rádio entre m servidor linux e clientes windowsCompartilhando Internet Via Rádio entre m servidor linux e clientes windows
Compartilhando Internet Via Rádio entre m servidor linux e clientes windows
Felipe Santos

Sistema Operacional - Aula006
Sistema Operacional - Aula006Sistema Operacional - Aula006
Sistema Operacional - Aula006
Cláudio Amaral

Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...
Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...
Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...
Andre Devecchi


Semelhante a Cartilhas uca.6-configuracao-do-ponto-de-acesso (20)

Projeto rede local
Projeto rede localProjeto rede local
Projeto rede local

Publicação de dados na nuvem (procedimentos)
Publicação de dados na nuvem (procedimentos)Publicação de dados na nuvem (procedimentos)
Publicação de dados na nuvem (procedimentos)

Cisco Packet Tracer
Cisco Packet TracerCisco Packet Tracer
Cisco Packet Tracer

4 funções do windows 7 úteis para administradores de rede
4 funções do windows 7 úteis para administradores de rede4 funções do windows 7 úteis para administradores de rede
4 funções do windows 7 úteis para administradores de rede

Rede95
Rede95Rede95
Rede95

Curso de redes wi telecom.ppt
Curso de redes wi telecom.pptCurso de redes wi telecom.ppt
Curso de redes wi telecom.ppt

Laboratório -configuração_de_um_endereço_de_gerenciamento_do_switch-1
Laboratório  -configuração_de_um_endereço_de_gerenciamento_do_switch-1Laboratório  -configuração_de_um_endereço_de_gerenciamento_do_switch-1
Laboratório -configuração_de_um_endereço_de_gerenciamento_do_switch-1

Redes locais
Redes locaisRedes locais
Redes locais

Packet Tracer
Packet TracerPacket Tracer
Packet Tracer

Fichadetrabalho3_equipamento_ativo_de_rede
Fichadetrabalho3_equipamento_ativo_de_redeFichadetrabalho3_equipamento_ativo_de_rede
Fichadetrabalho3_equipamento_ativo_de_rede

CON01 - Rede Local.pdf
CON01 - Rede Local.pdfCON01 - Rede Local.pdf
CON01 - Rede Local.pdf

Con01 rede local
Con01   rede localCon01   rede local
Con01 rede local

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes

Guia wrn 150_portugues
Guia wrn 150_portuguesGuia wrn 150_portugues
Guia wrn 150_portugues

Configuração Ethernet Wireless Linux
Configuração Ethernet Wireless LinuxConfiguração Ethernet Wireless Linux
Configuração Ethernet Wireless Linux

Aprendendo mais sobre redes no nt
Aprendendo mais sobre redes no ntAprendendo mais sobre redes no nt
Aprendendo mais sobre redes no nt

Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'
Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""' Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'
Manual do Roteador Opticom Dslink477 da """""""""GVT""""""""""""""""'

Compartilhando Internet Via Rádio entre m servidor linux e clientes windows
Compartilhando Internet Via Rádio entre m servidor linux e clientes windowsCompartilhando Internet Via Rádio entre m servidor linux e clientes windows
Compartilhando Internet Via Rádio entre m servidor linux e clientes windows

Sistema Operacional - Aula006
Sistema Operacional - Aula006Sistema Operacional - Aula006
Sistema Operacional - Aula006

Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...
Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...
Um Sistema de Ponto Eletrônico Digital: projeto e implementação de hardware e...


Mais de ismaelfurtado

Aula 12 - Estilo MTV
Aula 12 - Estilo MTVAula 12 - Estilo MTV
Aula 12 - Estilo MTV
ismaelfurtado

Aula 5 - Pudovkin
Aula 5 - PudovkinAula 5 - Pudovkin
Aula 5 - Pudovkin
ismaelfurtado

Aula 1 - Conceito de Montagem - Primeiros Filmes
Aula 1 - Conceito de Montagem - Primeiros FilmesAula 1 - Conceito de Montagem - Primeiros Filmes
Aula 1 - Conceito de Montagem - Primeiros Filmes
ismaelfurtado

Aula 11 - A Influência do Documentário
Aula 11 - A Influência do DocumentárioAula 11 - A Influência do Documentário
Aula 11 - A Influência do Documentário
ismaelfurtado

Aula 10 - Primeiros Filmes Sonoros
Aula 10 - Primeiros Filmes SonorosAula 10 - Primeiros Filmes Sonoros
Aula 10 - Primeiros Filmes Sonoros
ismaelfurtado

Aula 9 Luis Bunuel
Aula 9 Luis BunuelAula 9 Luis Bunuel
Aula 9 Luis Bunuel
ismaelfurtado

Aula 8 Dovzhenko
Aula 8 DovzhenkoAula 8 Dovzhenko
Aula 8 Dovzhenko
ismaelfurtado

Aula 7 Vertov
Aula 7 VertovAula 7 Vertov
Aula 7 Vertov
ismaelfurtado

Aula 6 Eisenstein
Aula 6 EisensteinAula 6 Eisenstein
Aula 6 Eisenstein
ismaelfurtado

Aula 5 Pudovkin
Aula 5 PudovkinAula 5 Pudovkin
Aula 5 Pudovkin
ismaelfurtado

Aula 4 Griffith
Aula 4 GriffithAula 4 Griffith
Aula 4 Griffith
ismaelfurtado

Aula 3 Porter
Aula 3 PorterAula 3 Porter
Aula 3 Porter
ismaelfurtado

Aula 2 Melliere
Aula 2 MelliereAula 2 Melliere
Aula 2 Melliere
ismaelfurtado

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem
ismaelfurtado

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem
ismaelfurtado

Aula2 melliere
Aula2 melliereAula2 melliere
Aula2 melliere
ismaelfurtado

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem
ismaelfurtado

Cartilhas uca.7-seguranca
Cartilhas uca.7-segurancaCartilhas uca.7-seguranca
Cartilhas uca.7-seguranca
ismaelfurtado

Cartilhas uca.5-planejamento-da-instalacao
Cartilhas uca.5-planejamento-da-instalacaoCartilhas uca.5-planejamento-da-instalacao
Cartilhas uca.5-planejamento-da-instalacao
ismaelfurtado

Cartilhas uca.4-antenas
Cartilhas uca.4-antenasCartilhas uca.4-antenas
Cartilhas uca.4-antenas
ismaelfurtado


Mais de ismaelfurtado (20)

Aula 12 - Estilo MTV
Aula 12 - Estilo MTVAula 12 - Estilo MTV
Aula 12 - Estilo MTV

Aula 5 - Pudovkin
Aula 5 - PudovkinAula 5 - Pudovkin
Aula 5 - Pudovkin

Aula 1 - Conceito de Montagem - Primeiros Filmes
Aula 1 - Conceito de Montagem - Primeiros FilmesAula 1 - Conceito de Montagem - Primeiros Filmes
Aula 1 - Conceito de Montagem - Primeiros Filmes

Aula 11 - A Influência do Documentário
Aula 11 - A Influência do DocumentárioAula 11 - A Influência do Documentário
Aula 11 - A Influência do Documentário

Aula 10 - Primeiros Filmes Sonoros
Aula 10 - Primeiros Filmes SonorosAula 10 - Primeiros Filmes Sonoros
Aula 10 - Primeiros Filmes Sonoros

Aula 9 Luis Bunuel
Aula 9 Luis BunuelAula 9 Luis Bunuel
Aula 9 Luis Bunuel

Aula 8 Dovzhenko
Aula 8 DovzhenkoAula 8 Dovzhenko
Aula 8 Dovzhenko

Aula 7 Vertov
Aula 7 VertovAula 7 Vertov
Aula 7 Vertov

Aula 6 Eisenstein
Aula 6 EisensteinAula 6 Eisenstein
Aula 6 Eisenstein

Aula 5 Pudovkin
Aula 5 PudovkinAula 5 Pudovkin
Aula 5 Pudovkin

Aula 4 Griffith
Aula 4 GriffithAula 4 Griffith
Aula 4 Griffith

Aula 3 Porter
Aula 3 PorterAula 3 Porter
Aula 3 Porter

Aula 2 Melliere
Aula 2 MelliereAula 2 Melliere
Aula 2 Melliere

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem

Aula2 melliere
Aula2 melliereAula2 melliere
Aula2 melliere

Aula1 história da montagem
 Aula1 história da montagem Aula1 história da montagem
Aula1 história da montagem

Cartilhas uca.7-seguranca
Cartilhas uca.7-segurancaCartilhas uca.7-seguranca
Cartilhas uca.7-seguranca

Cartilhas uca.5-planejamento-da-instalacao
Cartilhas uca.5-planejamento-da-instalacaoCartilhas uca.5-planejamento-da-instalacao
Cartilhas uca.5-planejamento-da-instalacao

Cartilhas uca.4-antenas
Cartilhas uca.4-antenasCartilhas uca.4-antenas
Cartilhas uca.4-antenas


Cartilhas uca.6-configuracao-do-ponto-de-acesso

  • 1. configuração do ponto de acesso Projeto Um Computador por Aluno 6 Ministério da Educação
  • 2. projetouca@mec.gov.br http://www.mec.gov.br Cartilhas Projeto UCA: Configuração do ponto de acesso Copyright © 2010, Escola Superior de Redes RNP Autor Equipe do Laboratório de Pesquisas MídiaCom, vinculado ao Departamento de Engenharia de Telecomunicações e ao Instituto de Computação da Universidade Federal Fluminense (UFF) Produção Editorial Versão 1.0.1 Esta obra é distribuída sob a licença Creative Commons: Atribuição e Uso Não-Comercial 2.5 Brasil
  • 3. Configuração do ponto de acesso Esta cartilha descreve uma metodologia geral para instalação e configuração do ponto de acesso. O processo de configuração será exemplificado utilizando os pontos de acesso Linksys WRT54G e D-Link DI-784, duas das marcas mais populares no mercado brasileiro, e computadores rodando o sistema operacional Linux Educacional. Introdução A instalação de uma rede sem fio necessita de planeja- mento e da execução de uma série de passos. O processo Para saber mais, leia a é iniciado com a escolha dos equipamentos e dos pontos cartilha Planejamento de instalação. É comum também a realização de um da instalação planejamento da instalação (site survey) — inspeções no local onde a rede será instalada, com o objetivo de descobrir possíveis obstáculos e fontes de interferência. Depois de instalados, os equipamentos devem ser confi- gurados. Como o centro nervoso de uma rede sem fio é o ponto de acesso, quase todo o trabalho de configuração da rede será realizado nele. Configuração do ponto de acesso
  • 4. Instalação Antes de começar, verifique se você tem todos os itens necessários para a instalação do ponto de acesso: Um ponto de acesso com fonte de alimentação; Um computador com o Linux Educacional; Um cabo de rede; Uma tomada elétrica para ligar o ponto de acesso; O ponto de acesso deve ter acesso ao cabo de rede oriundo do roteador Internet da escola. Para saber mais, leia a Os pontos de acesso Linksys WRT54G e D-Link DI-784 cartilha Redes sem fio são compatíveis com os padrões IEEE 802.11b e IEEE 802.11g. Os itens a serem configurados são os mesmos (ou muito similares) para outros pontos de acesso da mes- ma categoria, isto é, de uso doméstico ou em pequenos escritórios, variando apenas a interface com o usuário. Pontos de acesso podem vir acompanhados de CDs de instalação que têm o objetivo de facilitar o processo. Nesta cartilha será apresentado um método mais gené- rico e didático. Para configurar o ponto de acesso usaremos um note- book, ou computador de mesa, executando o Linux Edu- cacional. O computador utilizado para a configuração do ponto de acesso deverá ser configurado previamente. 2 Projeto Um Computador por Aluno
  • 5. Configuração do Linux Educacional Todo computador ligado em rede precisa de um endereço IP . Identificador O endereço IP é necessário para que os elementos de uma que permite que rede, como os computadores e os pontos de acesso, sejam computadores capazes de se comunicar (figura 1). Um computador pode se comuniquem obter este endereço de duas formas: manual (IP estático) ou através da rede automática, com DHCP: Figura 1 Computador se comunicando com o ponto de acesso Na forma manual, o administrador da rede terá que defi- nir um endereço IP para o computador, juntamente com as demais configurações da rede. Na forma automática, quando o computador tentar se conectar com a rede, receberá configurações (relativas ao endereço IP e outras) diretamente de outro elemento na rede, como do ponto de acesso, por exemplo. Essa forma é recomendada por causa da vantagem do usuário não precisar se preocupar com as configurações de rede, e por isso é a mais indicada. Escolheremos o método automático (DHCP). Para habili- DHCP (Dynamic tar o DHCP no computador com Linux Educacional, siga Host Configuration os seguintes passos: Protocol): Sistema que permite a Iniciar>Configurações do Sistema>Ferramentas de Rede. configuração automática de Abra “Conexões de Rede”, que exibirá a janela mostrada parâmetros da rede na figura 2. Configuração do ponto de acesso 3
  • 6. Figura 2 Tela de configurações de rede Clique no botão “Modo Administrador”, digite a senha do ad- ministrador do Linux Educacional e clique em OK (figura 3). Figura 3 Tela de autenticação Selecione a placa de rede que será utilizada para acesso à Internet, no caso a interface de rede sem fio, e em se- guida clique em “Configurar Interface”. Um computador pode ter várias destas interfaces e, em um caso típico, como representado na figura 4, possuirá uma interface cabeada “eth0” e uma interface de rede sem fio “wlan0”. É importante observar, no entanto, que o nome das in- terfaces não é padrão, podendo variar de acordo com o equipamento utilizado. 4 Projeto Um Computador por Aluno
  • 7. Figura 4 Tela de configuração de interface de rede Selecione os campos “Automático” e “DHCP” na janela “Configurar Dispositivo”, como mostra a figura 5. . Figura 5 Seleção de IP automático Clique em “OK”, salve as modificações e feche a janela das “Ferramentas de Rede”. Importante: É preciso repetir o procedimento para a in- terface cabeada (eth0), pois essa será usada para confi- guração do ponto de acesso e também precisará ter suas configurações de rede obtidas automaticamente. O computador agora está pronto para ser usado na con- figuração do ponto de acesso e, posteriormente, para acessar a Internet. Configuração do ponto de acesso 5
  • 8. Configuração do ponto de acesso Linksys WRT54G Figura 6 Ponto de acesso Linksys WRT54G Para realizar a configuração do ponto de acesso, primei- ramente ligue a sua alimentação de energia. Conecte a porta de rede do computador a uma das por- tas LAN do ponto de acesso, utilizando o cabo de rede (geralmente azul) que o acompanha. A figura 7 mostra as portas de rede (LAN) e o conector de energia do ponto de acesso do Linksys. cabo de rede Figura 7 Conexão do cabo de rede e do cabo de energia 6 Projeto Um Computador por Aluno
  • 9. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Interface LAN configuração segurança Configurar WAN Configurar de rede sem fio do ponto de acesso administração Para configurar o ponto de acesso, abra um navegador Configurar Configurar Configurar Interface web de Internet,LAN Configurar WAN Configurar como Internet Explorer ou Mozilla Firefox, rede sem fio segurança administração e entre com o endereço 192.168.1.1 (figura 8). Este Interface web endereço é LAN Configurar WAN Configurar padrão do fabricante, mas pode variar. Por- Configurar Configurar Configurar rede sem fio segurança administração tanto, se não funcionar, verifique o endereço correto no Figura 8 manual do fabricante. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Entrada de endereço no navegador Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Uma janela como a da figura 9 será aberta. Utilize “ad- min” nos campos “Nome de usuário” e “Senha”. Este Configurar Configurar Configurar Interface web é o padrão LAN Configurar WAN Configurar utilizado para o modelo de ponto de acesso rede sem fio segurança administração WRT54G, que pode ser alterado em versões posteriores. Sempre consulte o manual do fabricante. Figura 9 Janela de autenticação do WRT54G Linksys Uma janela como a da figura 9 será aberta. Utilize “ad- min” nos campos “Nome de usuário” e “Senha”. Este é o padrão utilizado para o modelo de ponto de acesso WRT54G, que pode ser alterado em versões posteriores. Sempre consulte o manual do fabricante. Após a autenticação, aparecerá a página inicial da inter- face web de configuração (figura 10). Configuração do ponto de acesso 7
  • 10. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 10 Tela principal Linksys 8 Projeto Um Computador por Aluno
  • 11. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Configuração WAN fio Configurar WAN Configurar LAN Configurar rede sem Configurar segurança Configurar administração ADSL (Assimetric A seguir será configurada a conexão do ponto de acesso Configurar Configurar Configurar Configurar WAN Internet, como ilustra a figura 11. O tipo de conexão Digital Subscriber Interface web à Configurar LAN rede sem fio segurança administração Line): Tecnologia que com a Internet pode variar em função do provedor de permite o acesso à Interface web acesso contratado.Configurar Configurar WAN Configurar LAN No Brasil, além do acesso discado Configurar Configurar Internet através de rede sem fio segurança administração (um modem e uma linha telefônica), as formas de linha telefônica acesso mais comuns são o ADSL, geralmente oferecido Configurar Configurar Configurar Interface web pelasConfigurar LAN derede sem fio e o cable modem, geral- Configurar WAN empresas telefonia, segurança administração mente oferecido pelas operadoras de TV a cabo. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 11 Ponto de acesso se comunicando com a Internet Da mesma forma que configuramos o endereço IP do computador usado para configurar o ponto de acesso, é necessário definir como o ponto de acesso obterá um endereço IP que permita navegação na Internet. Aqui, além de escolher uma configuração estática ou automá- tica, em alguns casos é necessário informar senhas de acesso. Estas informações são fornecidas pelo provedor de acesso. Para configurar o tipo de conexão no roteador Linksys WRT54G, clique na aba “Setup/Basic Setup”. Existem vários tipos de conexão, sendo os mais utilizados: Automatic Configuration ou Dynamic IP Address (DHCP) – O provedor de Internet fornece todas as configurações de rede automaticamente. A figura 12 mostra o ponto de acesso Linksys. Configuração do ponto de acesso 9
  • 12. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 12 Janela de configuração automática do Linksys Static IP – O provedor de internet disponibiliza um endereço IP fixo que deve ser definido manualmente junto com as demais configurações de rede (figura 13). Por exemplo: IP 200.20.10.77 Netmask 255.255.255.0 Gateway 200.20.10.67 DNS 200.20.10.18 10 Projeto Um Computador por Aluno
  • 13. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 13 Janela de configuração do endereço IP estático - Linksys PPPoE – O provedor disponibiliza um usuário e uma senha (figura 14). Por exemplo: User name escola55 Password APE13m12w0m Configuração do ponto de acesso 11
  • 14. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 14 Janela de configuração do PPPoE - Linksys Após configurar a conexão para IP estático, configuração automática (DHCP) ou PPPoE, salve as alterações cli- cando em “Save Settings”. 12 Projeto Um Computador por Aluno
  • 15. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Configuração LAN fio Configurar WAN Configurar LAN Configurar rede sem Configurar segurança Configurar administração Nesta etapa de configuração, deve-se também habilitar Configurar Configurar Interface web o servidor de DHCP para a redeConfigurar para que o ponto Configurar WAN Configurar LAN rede sem fio local, segurança administração de acesso possa atribuir IPs automaticamente aos computadores associados a ele. Na maioria dos casos, esta opção vem configurada por padrão nos pontos de acesso, mas é sempre importante verificar. Após escolher e configurar o modo de conexão, na mesma tela anterior, certifique-se de que a opção “DHCP Server” está marcada como “Enable”. Ao fim de cada configura- ção, salve as alterações clicando em “Save settings”. Configuração da rede sem fio Nesta seção iremos configurar parâmetros gerais da rede sem fio, como seu nome e o canal de operação usado. Clique na aba “Wireless” na parte superior da interface de configuração (figura 15). Figura 15 Configuração no Modo de Operação Configuração do ponto de acesso 13
  • 16. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Interface web Modifique os parâmetrosfiocom os seguintes valores: Configurar WAN Configurar LAN rede sem Configurar segurança administração Wireless Network Mode – Configurar Configurar Selecione “Mixed” para Configurar Interface web Configurar WAN Configurar LAN permitir a conexão de dispositivos compatíveis tanto rede sem fio segurança administração com o padrão “b” (mais antigo), quanto “g” (mais novo) do IEEE 802.11. SSID – Nome ou identificador da rede sem fio. No exemplo, foi utilizado o nome “TESTE” (figura 15). Este é o nome que os usuários deverão selecionar se desejarem se conectar à sua rede sem fio. Wireless Channel – Canal de frequência de operação da rede sem fio. Os roteadores Linksys vêm inicial- mente configurados para operar no canal 6, mas é possível escolher qualquer um dos canais disponíveis, dando preferência para os canais 1, 6 e 11. Para verificar a escolha mais inteligente de um canal é interessante a realização de um site survey (mais informações nas cartilhas Planejamento da instalação e Redes sem fio). Wireless SSID Broadcast – Marque a opção “Enable”. Salve as alterações clicando em “Save Settings”. 14 Projeto Um Computador por Aluno
  • 17. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configuração da segurança Configurar WAN Configurar LAN rede sem fio segurança administração Selecione a subopção “Wireless Security” ainda dentro da aba “Wireless” (figura 16). Figura 16 Configuração da segurança Inicialmente, a opção de segurança (Security Mode) fica desativada. É importante ativá-la com as seguin- tes configurações: Security Mode – WPA2 Personal; WPA Algorithms – TKIP+AES; WPA Shared Key – Escolha uma senha de sua preferência; Para saber mais, leia a Group Key Renewal – Não modifique esta opção. cartilha Planejamento da instalação Observe, no entanto, que a senha em “WPA Shared Key” deverá ser informada a todos os usuários da rede. A senha será necessária durante o processo de conexão do usuário à rede. Salve as alterações clicando em “Save Settings”. É importante a leitura da cartilha Segurança para confi- gurações adicionais. Configuração do ponto de acesso 15
  • 18. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configuração da administração Finalmente, é importante alterar a senha de configura- ção do ponto de acesso para evitar que pessoas não au- torizadas alterem seus parâmetros. Para isso, clique na aba “Administration” na parte superior da interface de configuração (figura 17). Figura 17 Configuração da autenticação principal Os pontos de acesso têm uma senha padrão (admin) que deve ser modificada, por segurança, no campo “Pas- sword”, e confirmada no campo “Re-enter to confirm”. Por questão de segurança, na opção “Wireless Access Web” marque “Disable”. Não é necessário modificar as outras configurações. Salve as alterações clicando em “Save Settings”. Para terminar, vá para o tópico “Ao fim da instalação” no final desta cartilha. 16 Projeto Um Computador por Aluno
  • 19. Configuração do ponto de acesso D-Link DI-784 Figura 18 Ponto de acesso D-Link Para realizar a configuração do ponto de acesso, primei- ramente ligue a sua alimentação de energia. Conecte a porta de rede do computador a uma das por- tas LAN do ponto de acesso, utilizando o cabo de rede (geralmente azul) que o acompanha. A figura 7 mostra as portas de rede (LAN) e o conector de energia do ponto de acesso do Linksys (no D-Link o posicionamento das Configuração do ponto de acesso 17
  • 20. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web portas é similar). Configurar WAN Configurar LAN Configurar rede sem fio Configurar segurança Configurar administração Interface web Interface LAN configuração Configurar Configurar WAN Configurar de Configurar do ponto de acesso Configurar rede sem fio segurança administração Para configurar o ponto de acesso, abra um navegador de Internet, como Configurar Explorer ou Mozilla Firefox e Internet Configurar Configurar Interface web Configurar WAN Configurar LAN entre com o endereço 192.168.0.1 (figura 19). Este rede sem fio segurança administração endereço é padrão do fabricante, mas pode variar. Por- Figura 19 Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN Entrada de endereço rede sem fio segurança administração no navegador Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração tanto, se não funcionar, verifique o endereço correto no manual do fabricante. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Uma janela como a da figura 20 será aberta. Para este ponto de acesso, o nome de usuário é “admin” e a senha deve ser deixada em branco. Figura 20 Autenticação do DI-784 D-Link 18 Projeto Um Computador por Aluno
  • 21. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 21 Tela principal D-Link Após a autenticação, aparecerá a página inicial da inter- face web de configuração (figura 21). Configuração WAN A seguir será configurada a conexão do ponto de acesso à Internet, como ilustra a figura 22. O tipo de conexão com a Internet pode variar em função do provedor de acesso contratado. No Brasil, além do acesso discado (um modem e uma linha telefônica), as formas de aces- so mais comuns são o ADSL, geralmente oferecido pe- las empresas de telefonia, e o cable modem, geralmente oferecido pelas operadoras de TV a cabo. Figura 22 Ponto de acesso se comunicando com a Internet Configuração do ponto de acesso 19
  • 22. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Da mesma LAN Configurar WAN Configurar forma que configuramos o endereço IP do Configurar rede sem fio Configurar segurança Configurar administração computador usado para configurar o ponto de acesso, é necessário definir como o ponto Configurar Configurar de acesso obterá um en- Configurar Interface web Configurar WAN Configurar LAN dereço IP que permita navegação na Internet.administração rede sem fio segurança Aqui, além de escolher uma configuração estática ou automática, em Configurar Configurar Configurar Interface web alguns casos é necessário informar senhas deadministração Es- Configurar WAN Configurar LAN rede sem fio segurança acesso. tas informações são fornecidas pelo provedor de acesso. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN Para configurar o tipo de conexão segurança rede sem fio no roteador DI-784 da D- administração Link, clique na aba “WAN” no canto esquerdo (figura 23). Configurar Interface web Existem vários tiposConfigurarfio Configurar WAN Configurar LAN rede sem Configurar de conexão, sendo os mais utilizados: segurança administração Automatic Configuration ou Dynamic IP Address (DHCP) – O provedor de Internet fornece todas as configurações de rede automaticamente. A figura 23 mostra tal opção para o ponto de acesso D-Link. Figura 23 Janela de configuração automática - D-Link 20 Projeto Um Computador por Aluno
  • 23. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Configurar WAN Static IP – O provedor de Internet disponibiliza um Configurar LAN Configurar rede sem fio Configurar segurança Configurar administração endereço IP fixo que deve ser definido manualmente junto com as demais configurações de Configurar Configurar Configurar rede (figura Interface web Configurar WAN Configurar LAN 24). Por exemplo: rede sem fio segurança administração IP 200.20.10.77 Configurar Configurar Configurar Interface web Configurar WAN Netmask Configurar LAN 255.255.255.0 rede sem fio segurança administração Gateway 200.20.10.67 Interface web Configurar WAN DNS LAN 200.20.10.18 Configurar Configurar Configurar Configurar rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 24 Janela de configuração do endereço IP estático - D-Link Configuração do ponto de acesso 21
  • 24. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Configurar WAN PPPoE – O provedor fio Configurar LAN Configurar rede sem disponibiliza um usuário e uma Configurar segurança Configurar administração senha (figura 25). Por exemplo: User name escola55 Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN Password APE13m12w0m rede sem fio segurança administração Interface web Para Configurar LAN Configurar WAN este modelo de ponto de acesso, selecione a opção Configurar rede sem fio Configurar segurança Configurar administração “Dynamic PPPoE” (figura 24). Esta opção garante que o ponto de acesso receberá uma Configurar Configurar configuraçãoConfigurar automática Interface web Configurar WAN Configurar LAN assim que se conectar à operadora de rede sem fio segurança PPPoE. administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Figura 25 Janela de configuração PPPoE - D-Link Lembre-se de sempre consultar o seu provedor para rea- lizar estas configurações. Após configurar a conexão para IP estático, configuração automática (DHCP) ou PPPoE, salve as alterações cli- cando em “Apply”. 22 Projeto Um Computador por Aluno
  • 25. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração administração Interface web Configuração LAN fio Configurar WAN Configurar LAN Configurar rede sem Configurar segurança Configurar administração Nesta etapa de configuração, deve-se também habilitar o Configurar Configurar Configurar Interface web servidor de LAN Configurar WAN Configurar DHCP para a rede local, para que o ponto de rede sem fio segurança administração acesso possa atribuir IPs automaticamente aos compu- Interface web tadores associados a ele. Na maioria dos Configurar esta Configurar WAN Configurar LAN Configurar Configurar casos, rede sem fio segurança administração opção vem configurada por padrão nos pontos de acesso, mas é sempre importante verificar. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Para o ponto de acesso D-Link, clique na aba “DHCP” no lado esquerdo da página. Aparecerá uma página igual à representada na figura 26. Em “DHCP Server”, marque “Enabled”. Não é necessário modificar os outros campos. Salve as alterações clicando em “Apply”. Figura 26 Janela de configuração de LAN - D-Link Configuração do ponto de acesso 23
  • 26. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Interface web Configuração da rede semConfigurar Configurar WAN Configurar LAN Configurar rede sem fio fio segurança Configurar administração Nesta seção iremos configurar parâmetros gerais da rede Interface web sem fio, como seu Configurar e o canal de operação usado. Configurar WAN Configurar LAN nome Configurar Configurar rede sem fio segurança administração Clique na aba “Wireless” na parte esquerda da interface Configurar Configurar Configurar Interface web de configuração (figura 27). segurança Configurar WAN Configurar LAN rede sem fio administração Figura 27 Wireless - D-Link Wireless Settings – Selecione 802.11g ou 802.11a para escolher o modo de operação. Wireless Radio – Deve estar marcado como “On”. SSID – Coloque o nome da rede. O nome “TESTE” foi usado mais uma vez, somente para exemplificar. Channel – Escolha o canal a ser utilizado entre 1 e 11, dando preferência aos canais 1, 6 ou 11, pelo mesmo motivo mencionado anteriormente. É possível também deixar que o próprio equipamento decida o canal a ser utilizado. Para isso, basta selecionar a opção “Auto Select”. 24 Projeto Um Computador por Aluno
  • 27. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web A opção de LAN Configurar WAN Configurar “Authentication” diz respeito à autenticação e rede sem fio segurança administração segurança de rede, assunto que será abordado no tópico a seguir. Clique em “Apply”, para aplicar e salvar as alterações. Novamente, mais informações sobre os modos “b” e “g”, SSID e Wireless Channel podem ser encontradas na car- tilha Redes sem fio. Configuração da segurança Conforme a figura 27, marque “WPA-PSK”. Escolha uma senha difícil e coloque-a nos campos “Passphrase” e “Confirm Passphrase”. Observe, no entanto, que a senha em “WPA Shared Key” deverá ser informada a todos os usuários da rede. A se- nha será necessária durante o processo de conexão do usuário à rede. Clique em “Apply”, para aplicar e salvar as configurações. É importante a leitura da cartilha Segurança para confi- gurações adicionais. Configuração da administração Finalmente, é importante alterar a senha de configu- ração do ponto de acesso para evitar que pessoas não Configuração do ponto de acesso 25
  • 28. Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração Configurar Configurar Configurar Interface web Configurar WAN Configurar LAN rede sem fio segurança administração autorizadas alterem seus parâmetros. Clique na aba “Tools”, na parte superior da tela. Deverá aparecer a tela mostrada na figura 28. Nesta tela, uma vez que estiver conectado ao ponto de acesso como administrador, basta digitar duas vezes a nova senha nos campos “New Password” e “Confirm Figura 28 Tela de configuração de administrador do D-Link Password”, e depois clicar em “Apply” para aplicar e sal- var. Não é necessário modificar os outros campos. Para terminar, vá para o tópico “Ao fim da instalação” no final desta cartilha. 26 Projeto Um Computador por Aluno
  • 29. Ao fim da instalação Para encerrar o processo, retire o cabo de rede que liga o computador usado para a configuração do ponto de acesso. Este computador não será mais necessário. Ligue o cabo de rede do provedor da escola na porta WAN do ponto de acesso, como indicado na figura 29. Isso deve bastar para que o ponto de acesso se conecte à Internet por intermédio do provedor de acesso. Figura 29 Porta WAN Agora, basta que os usuários se conectem ao ponto de acesso. Para isso, o usuário portador de um notebook deverá utilizar algum programa gerenciador de cone- xões. A figura 30 mostra o gerenciador de conexões en- contrado no Linux Educacional, o KNetworkManager. Ao abrir o programa, ele irá varrer a rede — verificando to- das as redes disponíveis —, realizará automaticamente o processo de associação ao ponto de acesso da rede escolhida, obterá as configurações de rede através de DHCP e requisitará senha de acesso, caso a rede esteja Configuração do ponto de acesso 27
  • 30. utilizando algum mecanismo de segurança. Outros ge- renciadores de conexão podem ser encontrados, mas a interface gráfica e o modo de funcionamento do progra- ma não sofrerão grandes mudanças. Figura 30 Gerenciador de conexão 28 Projeto Um Computador por Aluno
  • 31. Projeto Um Computador por Aluno Introdução > Redes sem fio >> Propagação de ondas > Antenas >> Planejamento da instalação > Configuração do ponto de acesso >> Segurança > Projetos de rede sem fio >>
  • 32. Projeto UCA Configuração do ponto de acesso Esta cartilha descreve uma metodologia para instalação e configuração do ponto de acesso, utilizando os pontos de acesso das marcas mais populares no mercado brasileiro, e computado- res rodando o sistema operacional Linux Educacional.
