O documento descreve um Programa de Eficiência Energética e Sustentabilidade na Prefeitura de Manaus com os objetivos de avaliar e reduzir o consumo de água, energia elétrica, combustível e telefonia. O programa inclui análises de consumo, metas de redução, projetos de racionamento de energia elétrica e campanhas de conscientização. Espera-se economizar até 20% nos custos com esses itens nos próximos 3 anos.

1. PROGRAMA DE EFICIÊNCIA ENERGÉTICA

2. PROGRAMA SUSTENTÁVEL DE REDUÇÃO DE CUSTOS NAS CONTAS PÚBLICAS (PSRCCP)

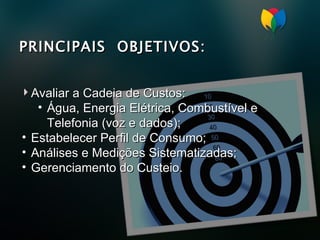

8. PRINCIPAIS OBJETIVOS: Avaliar a Cadeia de Custos: Água, Energia Elétrica, Combustível e Telefonia (voz e dados); Estabelecer Perfil de Consumo; Análises e Medições Sistematizadas; Gerenciamento do Custeio.

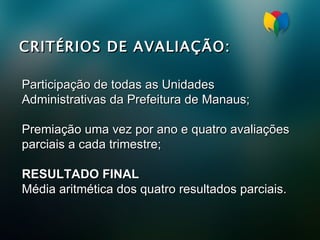

9. CRITÉRIOS DE AVALIAÇÃO: Participação de todas as Unidades Administrativas da Prefeitura de Manaus; Premiação uma vez por ano e quatro avaliações parciais a cada trimestre; RESULTADO FINAL Média aritmética dos quatro resultados parciais.

10. SISTEMA DE PREMIAÇÃO: Desempenho Institucional n o Programa de Gestão.

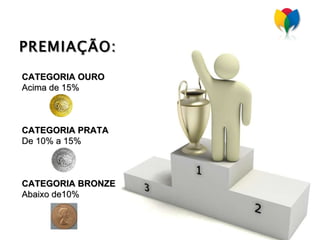

11. PREMIAÇÃO: CATEGORIA OURO Acima de 15% CATEGORIA PRATA De 10% a 15% CATEGORIA BRONZE Abaixo de10%

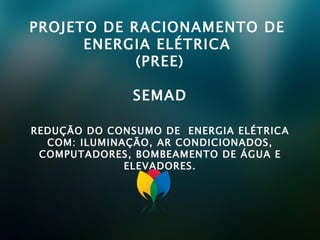

12. PROJETO DE RACIONAMENTO DE ENERGIA ELÉTRICA (PREE) SEMAD REDUÇÃO DO CONSUMO DE ENERGIA ELÉTRICA COM: ILUMINAÇÃO, AR CONDICIONADOS, COMPUTADORES, BOMBEAMENTO DE ÁGUA E ELEVADORES.

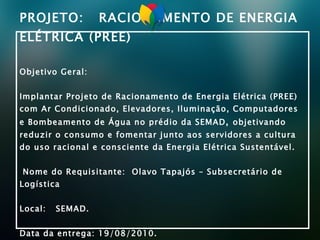

13. PROJETO: RACIONAMENTO DE ENERGIA ELÉTRICA (PREE) Objetivo Geral: Implantar Projeto de Racionamento de Energia Elétrica (PREE) com Ar Condicionado, Elevadores, Iluminação, Computadores e Bombeamento de Água no prédio da SEMAD , objetivando reduzir o consumo e fomentar junto aos servidores a cultura do uso racional e consciente da Energia Elétrica Sustentável. Nome do Requisitante: Olavo Tapajós – Subsecretário de Logística Local: SEMAD. Data da entrega: 19/08/2010.

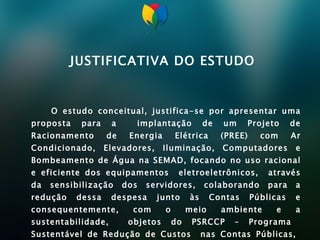

14. JUSTIFICATIVA DO ESTUDO O estudo conceitual, justifica-se por apresentar uma proposta para a implantação de um Projeto de Racionamento de Energia Elétrica (PREE) com Ar Condicionado, Elevadores, Iluminação, Computadores e Bombeamento de Água na SEMAD, focando no uso racional e eficiente dos equipamentos eletroeletrônicos, através da sensibilização dos servidores, colaborando para a redução dessa despesa junto às Contas Públicas e consequentemente, com o meio ambiente e a sustentabilidade, objetos do PSRCCP – Programa Sustentável de Redução de Custos nas Contas Públicas, desenvolvido pela SEMAD.

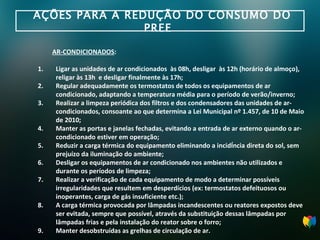

15. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE AR-CONDICIONADOS : Ligar as unidades de ar condicionados às 08h, desligar às 12h (horário de almoço), religar às 13h e desligar finalmente às 17h; Regular adequadamente os termostatos de todos os equipamentos de ar condicionado, adaptando a temperatura média para o período de verão/inverno; Realizar a limpeza periódica dos filtros e dos condensadores das unidades de ar-condicionados, consoante ao que determina a Lei Municipal nº 1.457, de 10 de Maio de 2010; Manter as portas e janelas fechadas, evitando a entrada de ar externo quando o ar- condicionado estiver em operação; Reduzir a carga térmica do equipamento eliminando a incidência direta do sol, sem prejuízo da iluminação do ambiente; Desligar os equipamentos de ar condicionado nos ambientes não utilizados e durante os períodos de limpeza; Realizar a verificação de cada equipamento de modo a determinar possíveis irregularidades que resultem em desperdícios (ex: termostatos defeituosos ou inoperantes, carga de gás insuficiente etc.); A carga térmica provocada por lâmpadas incandescentes ou reatores expostos deve ser evitada, sempre que possível, através da substituição dessas lâmpadas por lâmpadas frias e pela instalação do reator sobre o forro; Manter desobstruídas as grelhas de circulação de ar.

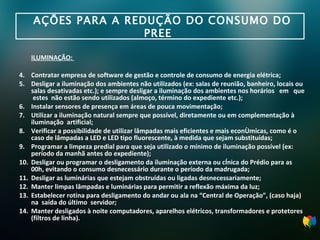

16. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE ILUMINAÇÃO: Contratar empresa de software de gestão e controle de consumo de energia elétrica; Desligar a iluminação dos ambientes não utilizados (ex: salas de reunião, banheiro, locais ou salas desativadas etc.); e sempre desligar a iluminação dos ambientes nos horários em que estes não estão sendo utilizados (almoço, término do expediente etc.); Instalar sensores de presença em áreas de pouca movimentação; Utilizar a iluminação natural sempre que possível, diretamente ou em complementação à i luminação artificial; Verificar a possibilidade de utilizar lâmpadas mais eficientes e mais econômicas, como é o caso de lâmpadas a LED e LED tipo fluorescente, à medida que sejam substituídas; Programar a limpeza predial para que seja utilizado o mínimo de iluminação possível (ex: período da manhã antes do expediente); Desligar ou programar o desligamento da iluminação externa ou cênica do Prédio para as 00h, evitando o consumo desnecessário durante o período da madrugada; Desligar as luminárias que estejam obstruídas ou ligadas desnecessariamente; Manter limpas lâmpadas e luminárias para permitir a reflexão máxima da luz; Estabelecer rotina para desligamento do andar ou ala na “Central de Operação”, (caso haja) na saída do último servidor; Manter desligados à noite computadores, aparelhos elétricos, transformadores e protetores (filtros de linha).

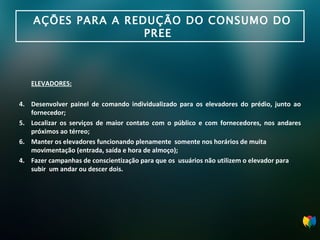

17. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE ELEVADORES: Desenvolver painel de comando individualizado para os elevadores do prédio, junto ao fornecedor; Localizar os serviços de maior contato com o público e com fornecedores, nos andares próximos ao térreo; Manter os elevadores funcionando plenamente somente nos horários de muita movimentação (entrada, saída e hora de almoço); 4. Fazer campanhas de conscientização para que os usuários não utilizem o elevador para subir um andar ou descer dois.

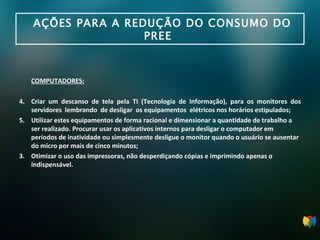

18. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE COMPUTADORES: Criar um descanso de tela pela TI (Tecnologia de Informação), para os monitores dos servidores lembrando de desligar os equipamentos elétricos nos horários estipulados; Utilizar estes equipamentos de forma racional e dimensionar a quantidade de trabalho a ser realizado. Procurar usar os aplicativos internos para desligar o computador em períodos de inatividade ou simplesmente desligue o monitor quando o usuário se ausentar do micro por mais de cinco minutos; 3. Otimizar o uso das impressoras, não desperdiçando cópias e imprimindo apenas o i ndispensável.

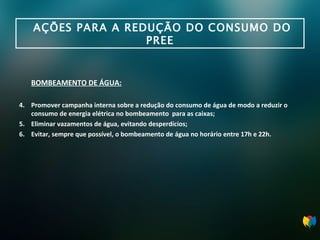

19. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE BOMBEAMENTO DE ÁGUA: Promover campanha interna sobre a redução do consumo de água de modo a reduzir o consumo de energia elétrica no bombeamento para as caixas; Eliminar vazamentos de água, evitando desperdícios; Evitar, sempre que possível, o bombeamento de água no horário entre 17h e 22h .

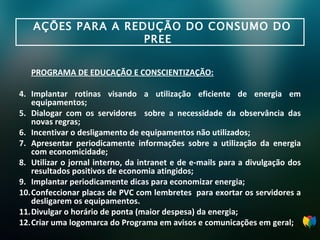

20. AÇÕES PARA A REDUÇÃO DO CONSUMO DO PREE PROGRAMA DE EDUCAÇÃO E CONSCIENTIZAÇÃO: Implantar rotinas visando a utilização eficiente de energia em equipamentos; Dialogar com os servidores sobre a necessidade da observância das novas regras; Incentivar o desligamento de equipamentos não utilizados; Apresentar periodicamente informações sobre a utilização da energia com economicidade; Utilizar o jornal interno, da intranet e de e-mails para a divulgação dos resultados positivos de economia atingidos; Implantar periodicamente dicas para economizar energia; Confeccionar placas de PVC com lembretes para exortar os servidores a desligarem os equipamentos. Divulgar o horário de ponta (maior despesa) da energia; Criar uma logomarca do Programa em avisos e comunicações em geral;

21. PROGRAMA DE EFICIÊNCIA ENERGÉTICA LOGOMARCA SUGERIDA DO PROGRAMA

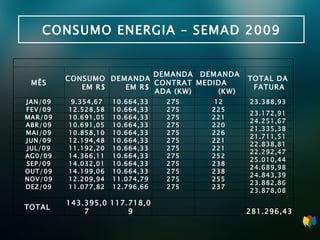

22. CONSUMO ENERGIA – SEMAD 2009 MÊS CONSUMO EM R$ DEMANDA EM R$ DEMANDA CONTRATADA (KW) DEMANDA MEDIDA (KW) TOTAL DA FATURA JAN/09 9.354,67 10.664,33 275 12 23.388,93 FEV/09 12.528,58 10.664,33 275 225 23.172,91 MAR/09 10.691,05 10.664,33 275 221 24.251,67 ABR/09 10.691,05 10.664,33 275 220 21.335,38 MAI/09 10.858,10 10.664,33 275 226 21.711,51 JUN/09 12.194,48 10.664,33 275 221 22.838,81 JUL/09 11.192,20 10.664,33 275 221 22.292,47 AG0/09 14.366,11 10.664,33 275 252 25.010,44 SEP/09 14.032,01 10.664,33 275 238 24.689,98 OUT/09 14.199,06 10.664,33 275 238 24.843,39 NOV/09 12.209,94 11.074,79 275 255 23.882,86 DEZ/09 11.077,82 12.796,66 275 237 23.878,08 TOTAL 143.395,07 117.718,09 281.296,43

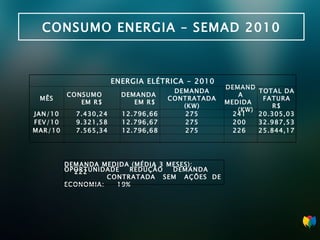

23. CONSUMO ENERGIA – SEMAD 2010 ENERGIA ELÉTRICA - 2010 MÊS CONSUMO EM R$ DEMANDA EM R$ DEMANDA CONTRATADA (KW) DEMANDA MEDIDA (KW) TOTAL DA FATURA R$ JAN/10 7.430,24 12.796,66 275 241 20.305,03 FEV/10 9.321,58 12.796,67 275 200 32.987,53 MAR/10 7.565,34 12.796,68 275 226 25.844,17 DEMANDA MEDIDA (MÉDIA 3 MESES): 222 OPORTUNIDADE REDUÇÃO DEMANDA CONTRATADA SEM AÇÕES DE ECONOMIA: 19%

24. HORÁRIO DAS MÁQUINAS LIGADAS SIMULAÇÃO ECONOMIA NO PREE 7h CENÁRIO I ATUAL 12h 14h 18h 1h CENÁRIO II PROGRAMA 8h 12h 13h 17h 1h 1h ECONOMIA 3 HORAS POR DIA

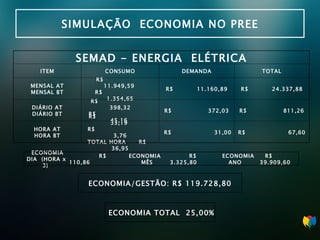

25. SIMULAÇÃO ECONOMIA NO PREE SEMAD - ENERGIA ELÉTRICA ITEM CONSUMO DEMANDA TOTAL MENSAL AT MENSAL BT R$ 11.949,59 R$ 1.354,65 R$ 11.160,89 R$ 24.337,88 DIÁRIO AT DIÁRIO BT R$ 398,32 R$ 45,16 R$ 372,03 R$ 811,26 HORA AT HORA BT R$ 33,19 R$ 3,76 TOTAL HORA R$ 36,95 R$ 31,00 R$ 67,60 ECONOMIA DIA (HORA x 3) R$ 110,86 ECONOMIA MÊS R$ 3.325,80 ECONOMIA ANO R$ 39.909,60 ECONOMIA/GESTÃO: R$ 119.728,80 ECONOMIA TOTAL 25,00%

26. SIMULAÇÃO ECONOMIA NO PREE SEMAD – COMPUTADORES ( +/- 244 ) ATIVIDADE CONSUMO (W) CUSTO/HORA 8H/DIA - 30 DIAS TOTAL AN0 STAND BY 3 R$ 0,004 R$ 0,96 R$ 234,24 MEDIA PLAYER - TELA CHEIA 166 R$ 0,084 R$ 20,16 R$ 4.919,04 MEDIA PLAYER - SEM VISUALIZAÇÃO 151 R$ 0,076 R$ 18,24 R$ 4.450,56 ECONOMIA/GESTÃO: R$ 14.757,12

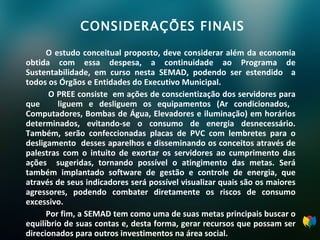

27. CONSIDERAÇÕES FINAIS O estudo conceitual proposto, deve considerar além da economia obtida com essa despesa, a continuidade ao Programa de Sustentabilidade, em curso nesta SEMAD, podendo ser estendido a todos os Órgãos e Entidades do Executivo Municipal. O PREE consiste em ações de conscientização dos servidores para que liguem e desliguem os equipamentos (Ar condicionados, Computadores, Bombas de Água, Elevadores e iluminação) em horários determinados, evitando-se o consumo de energia desnecessário. Também, serão confeccionadas placas de PVC com lembretes para o desligamento desses aparelhos e disseminando os conceitos através de palestras com o intuito de exortar os servidores ao cumprimento das ações sugeridas, tornando possível o atingimento das metas. Será também implantado software de gestão e controle de energia, que através de seus indicadores será possível visualizar quais são os maiores agressores, podendo combater diretamente os riscos de consumo excessivo. Por fim, a SEMAD tem como uma de suas metas principais buscar o equilíbrio de suas contas e, desta forma, gerar recursos que possam ser direcionados para outros investimentos na área social.

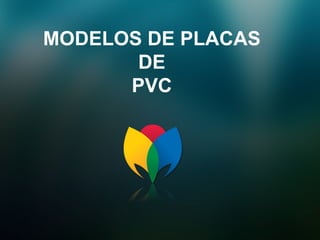

28. MODELOS DE PLACAS DE PVC

31. RESULTADOS ESPERADOS DO PROGRAMA SUSTENTÁVEL DE REDUÇÃO DE CUSTOS NAS CONTAS PÚBLICAS (PSRCCP)

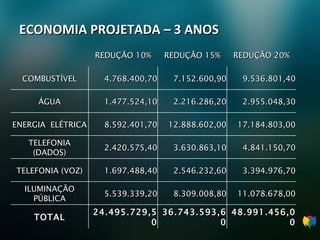

32. ECONOMIA PROJETADA – 3 ANOS REDUÇÃO 10% REDUÇÃO 15% REDUÇÃO 20% COMBUSTÍVEL 4.768.400,70 7.152.600,90 9.536.801,40 ÁGUA 1.477.524,10 2.216.286,20 2.955.048,30 ENERGIA ELÉTRICA 8.592.401,70 12.888.602,00 17.184.803,00 TELEFONIA (DADOS) 2.420.575,40 3.630.863,10 4.841.150,70 TELEFONIA (VOZ) 1.697.488,40 2.546.232,60 3.394.976,70 ILUMINAÇÃO PÚBLICA 5.539.339,20 8.309.008,80 11.078.678,00 TOTAL 24.495.729,50 36.743.593,60 48.991.456,00

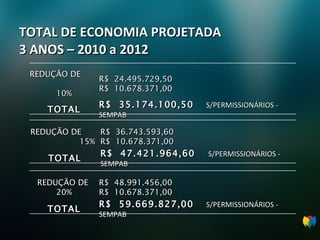

33. TOTAL DE ECONOMIA PROJETADA 3 ANOS – 2010 a 2012 REDUÇÃO DE 10% R$ 24.495.729,50 R$ 10.678.371,00 TOTAL R$ 35.174.100,50 S/PERMISSIONÁRIOS - SEMPAB REDUÇÃO DE 15% R$ 36.743.593,60 R$ 10.678.371,00 TOTAL R$ 47.421.964,60 S/PERMISSIONÁRIOS - SEMPAB REDUÇÃO DE 20% R$ 48.991.456,00 R$ 10.678.371,00 TOTAL R$ 59.669.827,00 S/PERMISSIONÁRIOS - SEMPAB

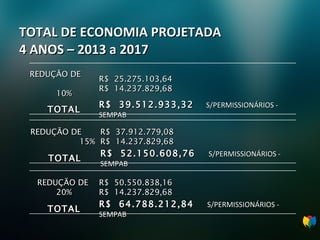

34. TOTAL DE ECONOMIA PROJETADA 4 ANOS – 2013 a 2017 REDUÇÃO DE 10% R$ 25.275.103,64 R$ 14.237.829,68 TOTAL R$ 39.512.933,32 S/PERMISSIONÁRIOS - SEMPAB REDUÇÃO DE 15% R$ 37.912.779,08 R$ 14.237.829,68 TOTAL R$ 52.150.608,76 S/PERMISSIONÁRIOS - SEMPAB REDUÇÃO DE 20% R$ 50.550.838,16 R$ 14.237.829,68 TOTAL R$ 64.788.212,84 S/PERMISSIONÁRIOS - SEMPAB

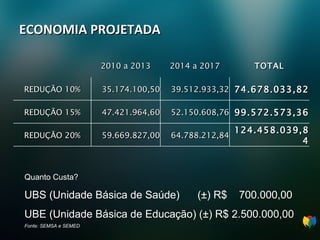

35. ECONOMIA PROJETADA Quanto Custa? UBS (Unidade Básica de Saúde) (±) R$ 700.000,00 UBE (Unidade Básica de Educação) (±) R$ 2.500.000,00 Fonte: SEMSA e SEMED 2010 a 2013 2014 a 2017 TOTAL REDUÇÃO 10% 35.174.100,50 39.512.933,32 74.678.033,82 REDUÇÃO 15% 47.421.964,60 52.150.608,76 99.572.573,36 REDUÇÃO 20% 59.669.827,00 64.788.212,84 124.458.039,84

36. 10% REDUÇÃO DE R$ 74.687.033,82 UBS = 53 UNIDADES UBE = 14 UNIDADES

37. 15% REDUÇÃO DE R$ 99.572.573,36 UBS = 71 UNIDADES UBE = 19 UNIDADES

38. 20% REDUÇÃO DE R$ 124.458.039,84 UBS = 88 UNIDADES UBE = 24 UNIDADES

39. PRIMEIROS RESULTADOS DO PSRCCP JAN – ABR 2010 JAN – MAI 2010 JAN – JUN 2010

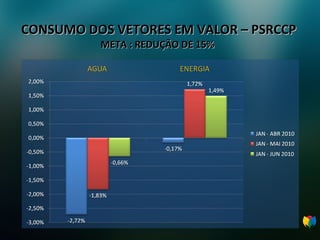

40. CONSUMO DOS VETORES EM VALOR – PSRCCP META : REDUÇÃO DE 15%

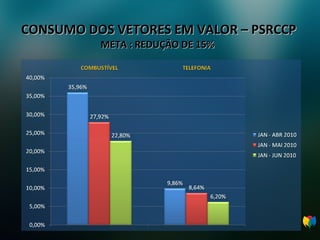

41. CONSUMO DOS VETORES EM VALOR – PSRCCP META : REDUÇÃO DE 15%

43. OLAVO TAPAJÓS SUBSECRETÁRIO DE LOGÍSTICA DA SEMAD Tel.: (92) 8842-1152 e-mail: olavo.tapajos@pmm.am.gov.br
