1. PROCESSOS CONSTRUTIVOS
PARA REDES DE GÁS
CANALIZADO

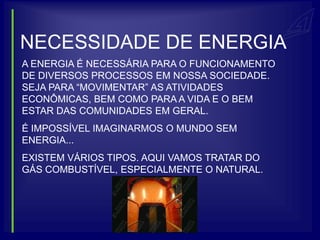

2. NECESSIDADE DE ENERGIA
A ENERGIA É NECESSÁRIA PARA O FUNCIONAMENTO
DE DIVERSOS PROCESSOS EM NOSSA SOCIEDADE.
SEJA PARA “MOVIMENTAR” AS ATIVIDADES
ECONÔMICAS, BEM COMO PARA A VIDA E O BEM
ESTAR DAS COMUNIDADES EM GERAL.
É IMPOSSÍVEL IMAGINARMOS O MUNDO SEM
ENERGIA...
EXISTEM VÁRIOS TIPOS. AQUI VAMOS TRATAR DO
GÁS COMBUSTÍVEL, ESPECIALMENTE O NATURAL.

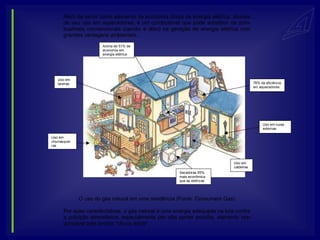

3. Além de servir como elemento de economia direta de energia elétrica, através
de seu uso em aquecedores, é um combustível que pode substituir os com-
bustíveis convencionais (carvão e óleo) na geração de energia elétrica com
grandes vantagens ambientais.
Acima de 51% de
economia em
energia elétrica
Uso em
lareiras 78% de eficiência
em aquecedores
Uso em luzes
externas
Uso em
churrasquei-
ras
Uso em
caldeiras
Secadoras 65%
mais econômica
que as elétricas
O uso do gás natural em uma residência (Fonte: Consumers Gas)
Por suas características, o gás natural é uma energia adequada na luta contra
a poluição atmosférica, especialmente por não conter enxofre, elemento res-
ponsável pela temida "chuva ácida".

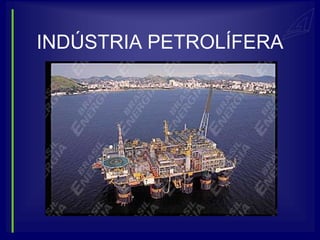

4. INDÚSTRIA PETROLÍFERA

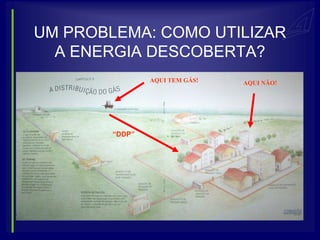

5. UM PROBLEMA: COMO UTILIZAR
A ENERGIA DESCOBERTA?
AQUI TEM GÁS! AQUI NÃO!
“DDP”

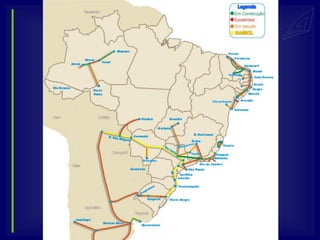

7. CONSTRUINDO REDES DE
GÁS OU GASODUTOS DE
GÁS NATURAL!

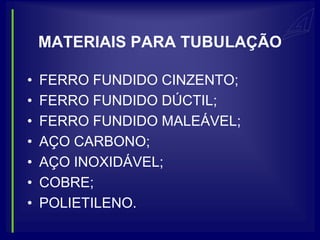

8. MATERIAIS PARA TUBULAÇÃO
• FERRO FUNDIDO CINZENTO;
• FERRO FUNDIDO DÚCTIL;
• FERRO FUNDIDO MALEÁVEL;
• AÇO CARBONO;
• AÇO INOXIDÁVEL;
• COBRE;
• POLIETILENO.

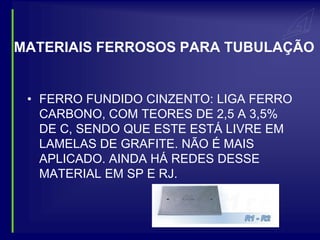

9. MATERIAIS FERROSOS PARA TUBULAÇÃO
• FERRO FUNDIDO CINZENTO: LIGA FERRO
CARBONO, COM TEORES DE 2,5 A 3,5%
DE C, SENDO QUE ESTE ESTÁ LIVRE EM
LAMELAS DE GRAFITE. NÃO É MAIS
APLICADO. AINDA HÁ REDES DESSE
MATERIAL EM SP E RJ.

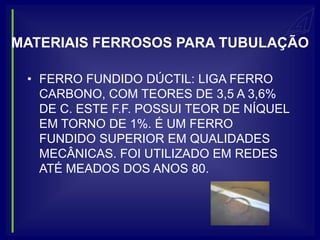

10. MATERIAIS FERROSOS PARA TUBULAÇÃO
• FERRO FUNDIDO DÚCTIL: LIGA FERRO
CARBONO, COM TEORES DE 3,5 A 3,6%
DE C. ESTE F.F. POSSUI TEOR DE NÍQUEL
EM TORNO DE 1%. É UM FERRO
FUNDIDO SUPERIOR EM QUALIDADES
MECÂNICAS. FOI UTILIZADO EM REDES
ATÉ MEADOS DOS ANOS 80.

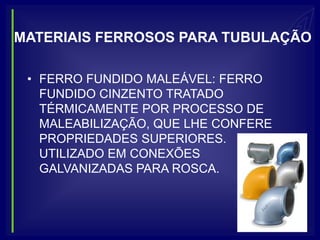

11. MATERIAIS FERROSOS PARA TUBULAÇÃO
• FERRO FUNDIDO MALEÁVEL: FERRO
FUNDIDO CINZENTO TRATADO
TÉRMICAMENTE POR PROCESSO DE
MALEABILIZAÇÃO, QUE LHE CONFERE
PROPRIEDADES SUPERIORES.
UTILIZADO EM CONEXÕES
GALVANIZADAS PARA ROSCA.

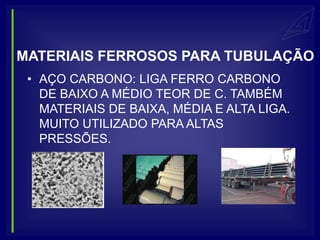

12. MATERIAIS FERROSOS PARA TUBULAÇÃO
• AÇO CARBONO: LIGA FERRO CARBONO
DE BAIXO A MÉDIO TEOR DE C. TAMBÉM
MATERIAIS DE BAIXA, MÉDIA E ALTA LIGA.
MUITO UTILIZADO PARA ALTAS
PRESSÕES.

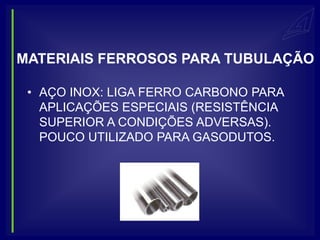

13. MATERIAIS FERROSOS PARA TUBULAÇÃO
• AÇO INOX: LIGA FERRO CARBONO PARA
APLICAÇÕES ESPECIAIS (RESISTÊNCIA
SUPERIOR A CONDIÇÕES ADVERSAS).
POUCO UTILIZADO PARA GASODUTOS.

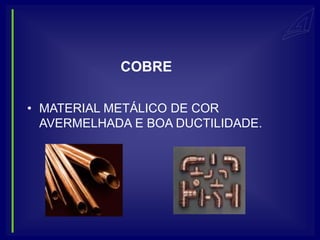

14. COBRE
• MATERIAL METÁLICO DE COR
AVERMELHADA E BOA DUCTILIDADE.

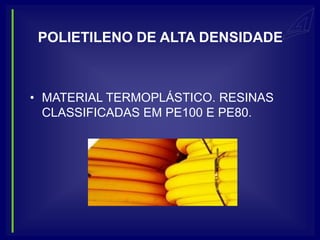

15. POLIETILENO DE ALTA DENSIDADE
• MATERIAL TERMOPLÁSTICO. RESINAS
CLASSIFICADAS EM PE100 E PE80.

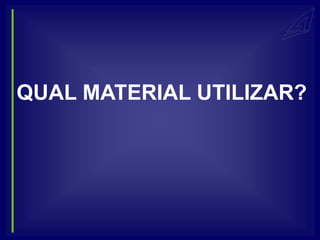

16. QUAL MATERIAL UTILIZAR?

17. PRIMEIRO VAMOS CLASSIFICAR
AS REDES!
• GASODUTO DE TRANSMISSÃO DE ALTA
PRESSÃO (35 bar E ACIMA);
• GASODUTO DE TRANSMISSÃO DE MÉDIA
PRESSÃO (17 bar);
• GASODUTO DE DISTRIBUIÇÃO LOCAL (250mmCA
a 4 bar);
• RAMAL EXTERNO (250mmCA a 4 bar);
• RAMAL INTERNO (250mmCA a 1000mmCA);
• REDE INTERNA (250mmCA).

18. CONCEITO DE PRESSÃO

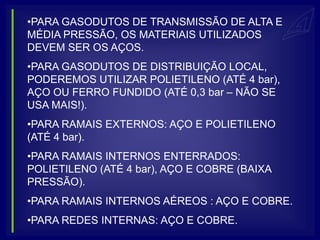

19. •PARA GASODUTOS DE TRANSMISSÃO DE ALTA E
MÉDIA PRESSÃO, OS MATERIAIS UTILIZADOS
DEVEM SER OS AÇOS.
•PARA GASODUTOS DE DISTRIBUIÇÃO LOCAL,
PODEREMOS UTILIZAR POLIETILENO (ATÉ 4 bar),
AÇO OU FERRO FUNDIDO (ATÉ 0,3 bar – NÃO SE
USA MAIS!).
•PARA RAMAIS EXTERNOS: AÇO E POLIETILENO
(ATÉ 4 bar).
•PARA RAMAIS INTERNOS ENTERRADOS:
POLIETILENO (ATÉ 4 bar), AÇO E COBRE (BAIXA
PRESSÃO).
•PARA RAMAIS INTERNOS AÉREOS : AÇO E COBRE.
•PARA REDES INTERNAS: AÇO E COBRE.

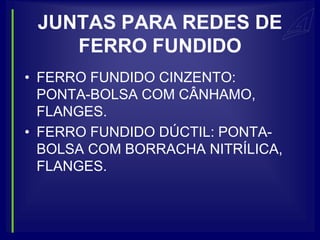

20. JUNTAS PARA REDES DE
FERRO FUNDIDO
• FERRO FUNDIDO CINZENTO:
PONTA-BOLSA COM CÂNHAMO,
FLANGES.
• FERRO FUNDIDO DÚCTIL: PONTA-
BOLSA COM BORRACHA NITRÍLICA,
FLANGES.

21. JUNTAS PONTA BOLSA
02 PADRÕES
JUNTA TIPO JE
(ANTIGA)
JUNTA TIPO JE2GS
(NOVA)

22. JUNTAS FLANGEADAS

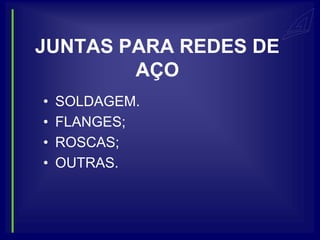

23. JUNTAS PARA REDES DE
AÇO
• SOLDAGEM.
• FLANGES;
• ROSCAS;
• OUTRAS.

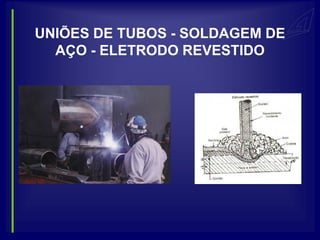

24. UNIÕES DE TUBOS - SOLDAGEM DE
AÇO - ELETRODO REVESTIDO

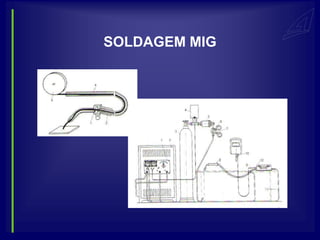

25. SOLDAGEM MIG

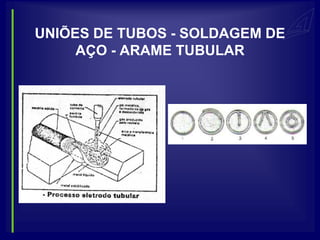

26. UNIÕES DE TUBOS - SOLDAGEM DE
AÇO - ARAME TUBULAR

27. SOLDAGEM TIG

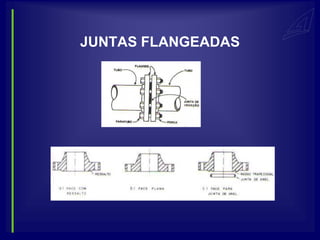

28. JUNTAS FLANGEADAS

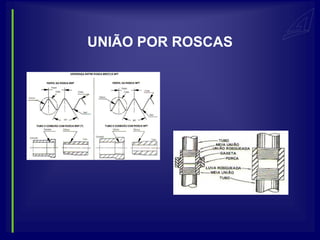

29. UNIÃO POR ROSCAS

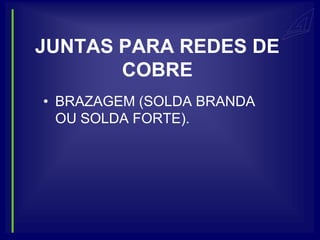

30. JUNTAS PARA REDES DE
COBRE
• BRAZAGEM (SOLDA BRANDA
OU SOLDA FORTE).

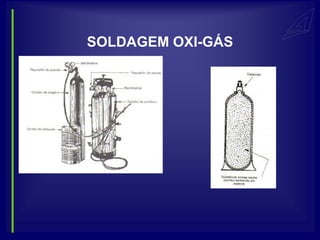

31. SOLDAGEM OXI-GÁS

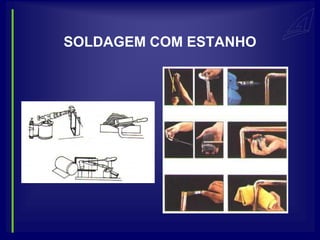

32. SOLDAGEM COM ESTANHO

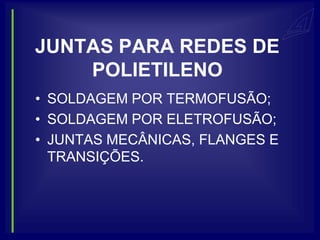

33. JUNTAS PARA REDES DE
POLIETILENO
• SOLDAGEM POR TERMOFUSÃO;
• SOLDAGEM POR ELETROFUSÃO;
• JUNTAS MECÂNICAS, FLANGES E
TRANSIÇÕES.

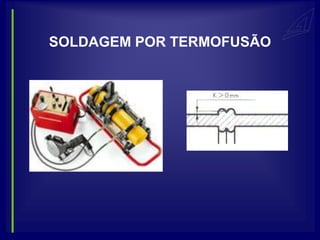

34. SOLDAGEM POR TERMOFUSÃO

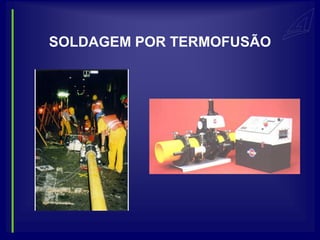

35. SOLDAGEM POR TERMOFUSÃO

36. SOLDAGEM TERMOFUSÃO -
SOQUETE
PROCESSO
PRÁTICO, PORÉM
NÃO INDICADO
PARA GÁS

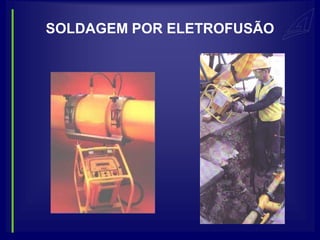

37. SOLDAGEM POR ELETROFUSÃO

38. EQUIPAMENTO HÍBRIDO - TERMO E
ELETROFUSÃO

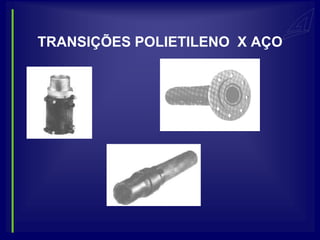

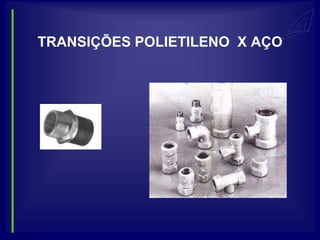

39. TRANSIÇÕES POLIETILENO X AÇO

40. TRANSIÇÕES POLIETILENO X AÇO

41. JUNTAS MECÂNICAS PARA
POLIETILENO

42. MÉTODOS CONSTRUTIVOS
CONSTRUÇÃO DE REDES

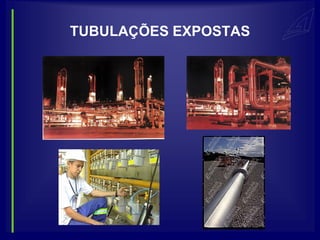

43. TUBULAÇÕES EXPOSTAS

44. REDES SUBMERSAS
REDE SUBMERSA

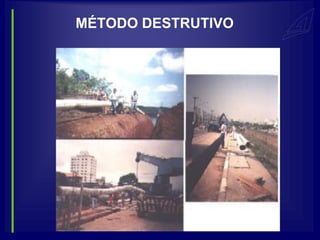

45. MÉTODO DESTRUTIVO

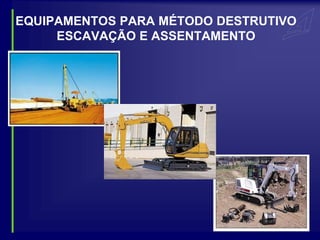

46. EQUIPAMENTOS PARA MÉTODO DESTRUTIVO
ESCAVAÇÃO E ASSENTAMENTO

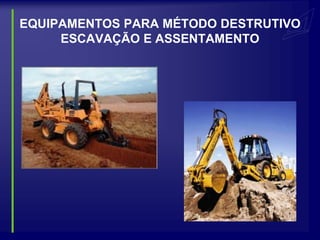

47. EQUIPAMENTOS PARA MÉTODO DESTRUTIVO
ESCAVAÇÃO E ASSENTAMENTO

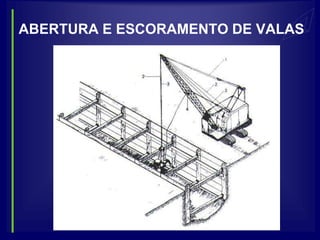

48. ABERTURA E ESCORAMENTO DE VALAS

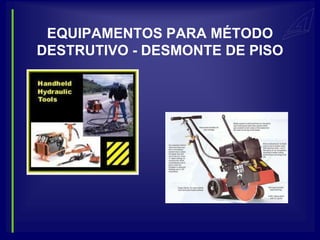

49. EQUIPAMENTOS PARA MÉTODO
DESTRUTIVO - DESMONTE DE PISO

50. EQUIPAMENTOS PARA RECOMPOSIÇÃO
DE PISOS

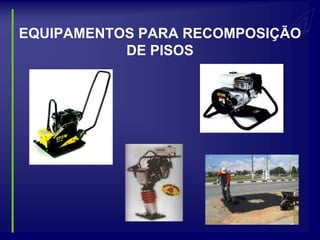

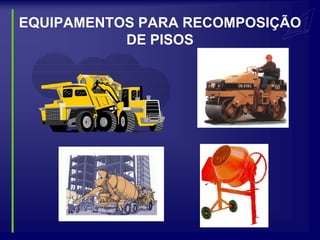

51. EQUIPAMENTOS PARA RECOMPOSIÇÃO
DE PISOS

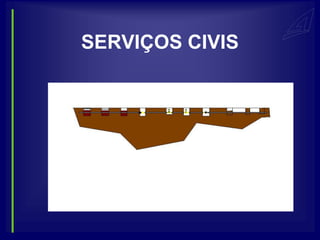

52. SERVIÇOS CIVIS

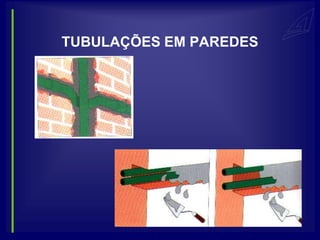

53. TUBULAÇÕES EM PAREDES

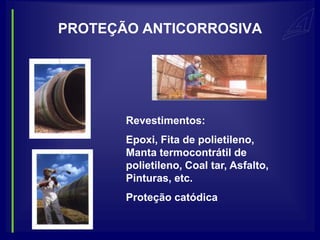

54. PROTEÇÃO ANTICORROSIVA
Revestimentos:
Epoxi, Fita de polietileno,
Manta termocontrátil de
polietileno, Coal tar, Asfalto,
Pinturas, etc.
Proteção catódica

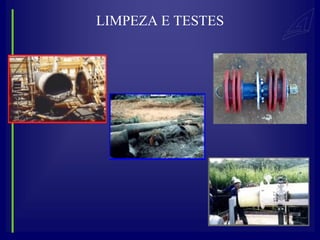

55. LIMPEZA E TESTES

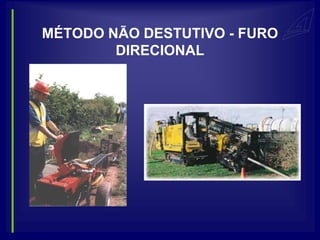

56. MÉTODO NÃO DESTUTIVO - FURO
DIRECIONAL

57. FURO DIRECIONAL

58. FURO NÃO DIRECIONAL

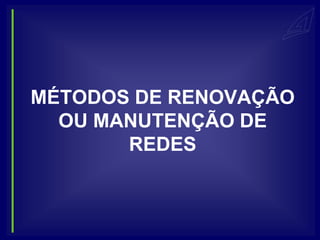

59. MÉTODOS DE RENOVAÇÃO
OU MANUTENÇÃO DE
REDES

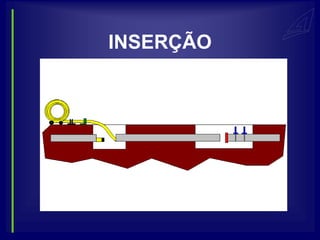

60. INSERÇÃO

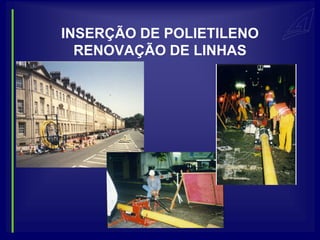

61. INSERÇÃO DE POLIETILENO
RENOVAÇÃO DE LINHAS

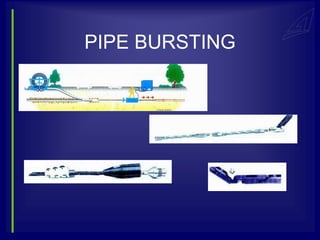

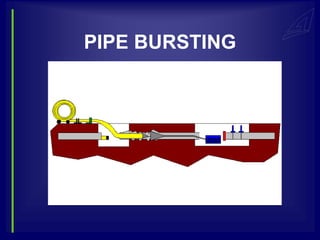

62. PIPE BURSTING

63. PIPE BURSTING

64. SISTEMAS DE BLOQUEIOS

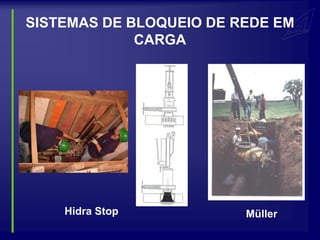

65. SISTEMAS DE BLOQUEIO DE REDE EM
CARGA
Hidra Stop Müller

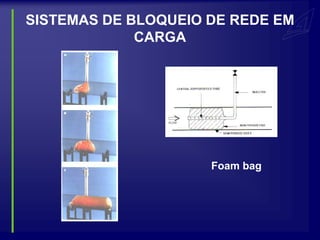

66. SISTEMAS DE BLOQUEIO DE REDE EM
CARGA
Foam bag

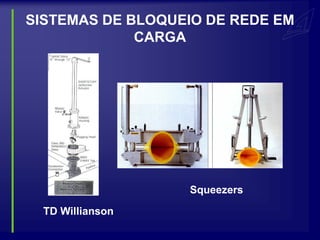

67. SISTEMAS DE BLOQUEIO DE REDE EM
CARGA
Squeezers
TD Willianson

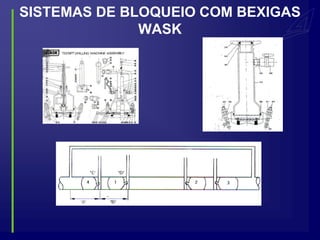

68. SISTEMAS DE BLOQUEIO COM BEXIGAS
WASK

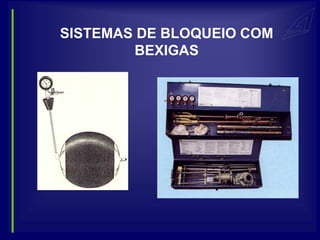

69. SISTEMAS DE BLOQUEIO COM
BEXIGAS

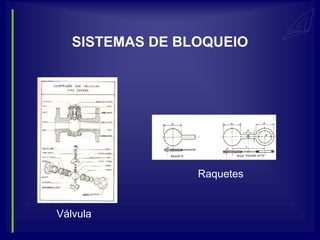

70. SISTEMAS DE BLOQUEIO
Raquetes
Válvula

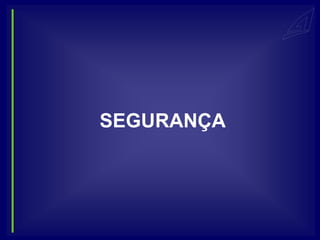

71. SEGURANÇA

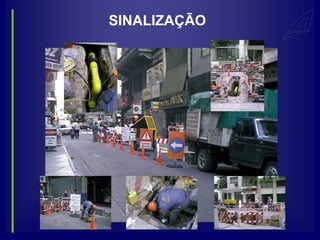

72. SINALIZAÇÃO

73. EQUIPAMENTOS PARA SEGURANÇA
DO TRABALHO

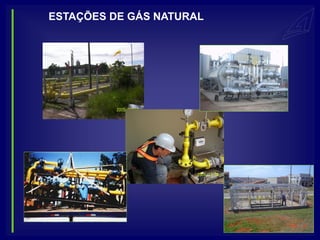

74. ESTAÇÕES DE GÁS NATURAL

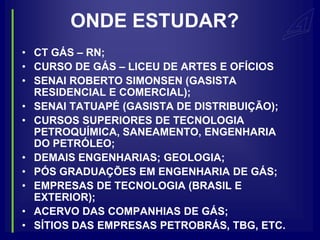

75. ONDE ESTUDAR?
• CT GÁS – RN;
• CURSO DE GÁS – LICEU DE ARTES E OFÍCIOS
• SENAI ROBERTO SIMONSEN (GASISTA
RESIDENCIAL E COMERCIAL);
• SENAI TATUAPÉ (GASISTA DE DISTRIBUIÇÃO);
• CURSOS SUPERIORES DE TECNOLOGIA
PETROQUÍMICA, SANEAMENTO, ENGENHARIA
DO PETRÓLEO;
• DEMAIS ENGENHARIAS; GEOLOGIA;
• PÓS GRADUAÇÕES EM ENGENHARIA DE GÁS;
• EMPRESAS DE TECNOLOGIA (BRASIL E
EXTERIOR);
• ACERVO DAS COMPANHIAS DE GÁS;
• SÍTIOS DAS EMPRESAS PETROBRÁS, TBG, ETC.

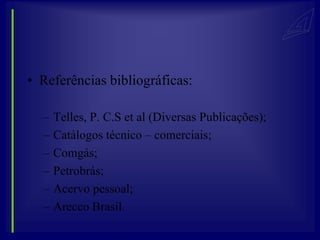

76. • Referências bibliográficas:
– Telles, P. C.S et al (Diversas Publicações);
– Catálogos técnico – comerciais;
– Comgás;
– Petrobrás;
– Acervo pessoal;
– Arecco Brasil.
