1. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

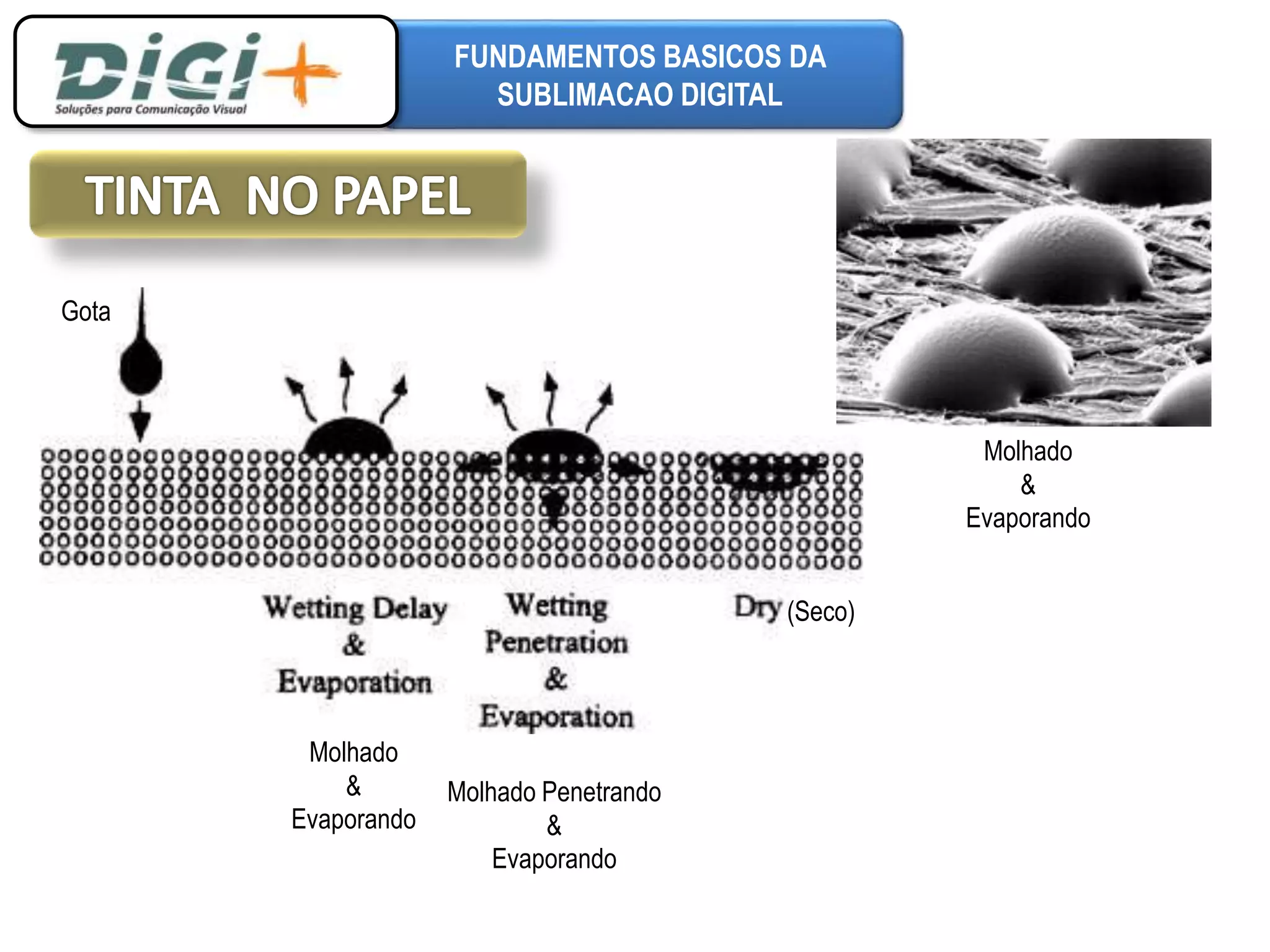

Molhado
&
Evaporando
Molhado Penetrando
&
Evaporando
(Seco)
Gota
Molhado
&
Evaporando

2. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL
Eucalipto
Pinheiro
No Brasil o papel e fabricado a partir principalmente de Eucalipto e Pinheiros (sendo este para
fabricação principalmente de papeis especiais). Tecnicamente para sublimação saber sobre isso e
de extrema importância, porque o papel influencia profundamente nas seguintes partes do
processo:
1. Qualidade da Impressão / Estampa;
2. No Funcionamento da Impressora;
3. No Custo;

3. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

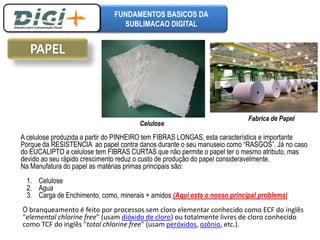

Celulose
Fabrica de Papel
A celulose produzida a partir do PINHEIRO tem FIBRAS LONGAS, esta característica e importante
Porque da RESISTENCIA ao papel contra danos durante o seu manuseio como “RASGOS”. Já no caso
do EUCALIPTO a celulose tem FIBRAS CURTAS que não permite o papel ter o mesmo atributo, mas
devido ao seu rápido crescimento reduz o custo de produção do papel consideravelmente.
Na Manufatura do papel as matérias primas principais são:
1. Celulose
2. Agua
3. Carga de Enchimento, como, minerais + amidos (Aqui esta o nosso principal problema)
O branqueamento é feito por processos sem cloro elementar conhecido como ECF do inglês
"elemental chlorine free" (usam dióxido de cloro) ou totalmente livres de cloro conhecido
como TCF do inglês "total chlorine free" (usam peróxidos, ozônio, etc.).

4. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

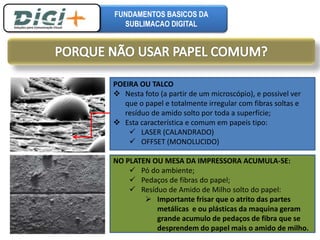

POEIRA OU TALCO
 Nesta foto (a partir de um microscópio), e possivel ver
que o papel e totalmente irregular com fibras soltas e
resíduo de amido solto por toda a superfície;
 Esta característica e comum em papeis tipo:
 LASER (CALANDRADO)
 OFFSET (MONOLUCIDO)
NO PLATEN OU MESA DA IMPRESSORA ACUMULA-SE:
 Pó do ambiente;
 Pedaços de fibras do papel;
 Resíduo de Amido de Milho solto do papel:
 Importante frisar que o atrito das partes
metálicas e ou plásticas da maquina geram
grande acumulo de pedaços de fibra que se
desprendem do papel mais o amido de milho.

5. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL
=
RESIDUO
=
GRAXA

6. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL
+ + =

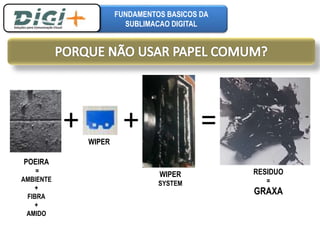

POEIRA
=
AMBIENTE
+
FIBRA
+
AMIDO

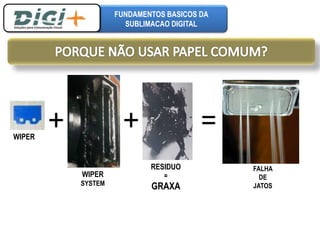

WIPER
SYSTEM
WIPER
RESIDUO
=
GRAXA

7. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL
+ + =
WIPER
SYSTEM
WIPER
RESIDUO
=
GRAXA
FALHA
DE
JATOS

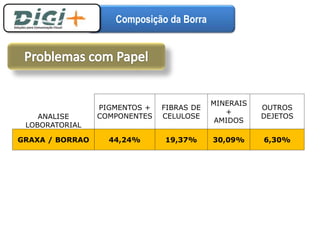

8. Composição da Borra
ANALISE
LOBORATORIAL
PIGMENTOS +
COMPONENTES
FIBRAS DE
CELULOSE
MINERAIS
+
AMIDOS
OUTROS
DEJETOS
GRAXA / BORRAO 44,24% 19,37% 30,09% 6,30%

9. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

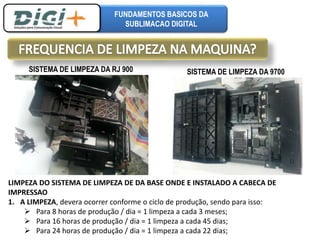

SISTEMA DE LIMPEZA DA RJ 900 SISTEMA DE LIMPEZA DA 9700
LIMPEZA DO SISTEMA DE LIMPEZA DE DA BASE ONDE E INSTALADO A CABECA DE
IMPRESSAO
1. A LIMPEZA, devera ocorrer conforme o ciclo de produção, sendo para isso:
 Para 8 horas de produção / dia = 1 limpeza a cada 3 meses;
 Para 16 horas de produção / dia = 1 limpeza a cada 45 dias;
 Para 24 horas de produção / dia = 1 limpeza a cada 22 dias;

10. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

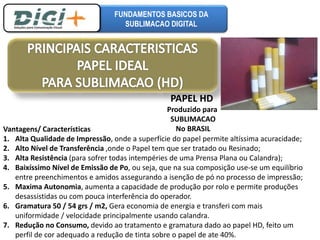

PAPEL HD
Produzido para
SUBLIMACAO
No BRASIL
Vantagens/ Características
1. Alta Qualidade de Impressão, onde a superfície do papel permite altíssima acuracidade;
2. Alto Nível de Transferência ,onde o Papel tem que ser tratado ou Resinado;
3. Alta Resistência (para sofrer todas intempéries de uma Prensa Plana ou Calandra);
4. Baixíssimo Nível de Emissão de Po, ou seja, que na sua composição use-se um equilíbrio
entre preenchimentos e amidos assegurando a isenção de pó no processo de impressão;
5. Maxima Autonomia, aumenta a capacidade de produção por rolo e permite produções
desassistidas ou com pouca interferência do operador.
6. Gramatura 50 / 54 grs / m2, Gera economia de energia e transferi com mais
uniformidade / velocidade principalmente usando calandra.
7. Redução no Consumo, devido ao tratamento e gramatura dado ao papel HD, feito um
perfil de cor adequado a redução de tinta sobre o papel de ate 40%.

11. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

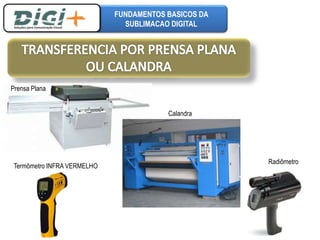

Prensa Plana
Calandra
Radiômetro
Termômetro INFRA VERMELHO

12. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

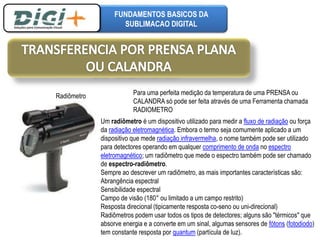

Radiômetro Para uma perfeita medição da temperatura de uma PRENSA ou
CALANDRA só pode ser feita através de uma Ferramenta chamada
RADIOMETRO
Um radiômetro é um dispositivo utilizado para medir a fluxo de radiação ou força
da radiação eletromagnética. Embora o termo seja comumente aplicado a um
dispositivo que mede radiação infravermelha, o nome também pode ser utilizado
para detectores operando em qualquer comprimento de onda no espectro
eletromagnético; um radiômetro que mede o espectro também pode ser chamado
de espectro-radiômetro.
Sempre ao descrever um radiômetro, as mais importantes características são:
Abrangência espectral
Sensibilidade espectral
Campo de visão (180° ou limitado a um campo restrito)
Resposta direcional (tipicamente resposta co-seno ou uni-direcional)
Radiômetros podem usar todos os tipos de detectores; alguns são "térmicos" que
absorve energia e a converte em um sinal, algumas sensores de fótons (fotodiodo)
tem constante resposta por quantum (partícula de luz).

13. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

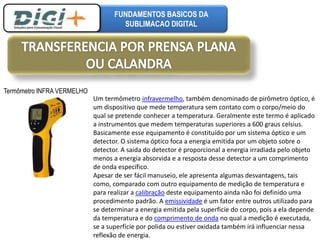

Um termômetro infravermelho, também denominado de pirômetro óptico, é
um dispositivo que mede temperatura sem contato com o corpo/meio do
qual se pretende conhecer a temperatura. Geralmente este termo é aplicado
a instrumentos que medem temperaturas superiores a 600 graus celsius.
Basicamente esse equipamento é constituído por um sistema óptico e um
detector. O sistema óptico foca a energia emitida por um objeto sobre o
detector. A saída do detector é proporcional a energia irradiada pelo objeto
menos a energia absorvida e a resposta desse detector a um comprimento
de onda específico.
Apesar de ser fácil manuseio, ele apresenta algumas desvantagens, tais
como, comparado com outro equipamento de medição de temperatura e
para realizar a calibração deste equipamento ainda não foi definido uma
procedimento padrão. A emissividade é um fator entre outros utilizado para
se determinar a energia emitida pela superfície do corpo, pois a ela depende
da temperatura e do comprimento de onda no qual a medição é executada,
se a superfície por polida ou estiver oxidada também irá influenciar nessa
reflexão de energia.
Termômetro INFRA VERMELHO

14. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

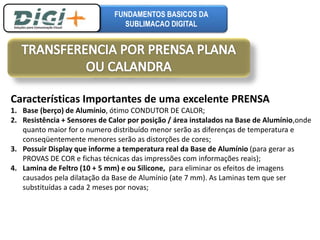

Características Importantes de uma excelente PRENSA
1. Base (berço) de Alumínio, ótimo CONDUTOR DE CALOR;
2. Resistência + Sensores de Calor por posição / área instalados na Base de Alumínio,onde
quanto maior for o numero distribuído menor serão as diferenças de temperatura e
conseqüentemente menores serão as distorções de cores;
3. Possuir Display que informe a temperatura real da Base de Alumínio (para gerar as
PROVAS DE COR e fichas técnicas das impressões com informações reais);
4. Lamina de Feltro (10 + 5 mm) e ou Silicone, para eliminar os efeitos de imagens
causados pela dilatação da Base de Alumínio (ate 7 mm). As Laminas tem que ser
substituídas a cada 2 meses por novas;

15. FUNDAMENTOS BASICOS DA
SUBLIMACAO DIGITAL

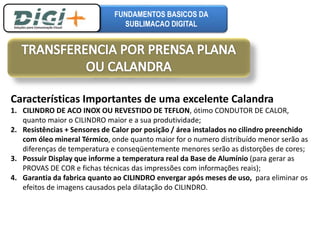

Características Importantes de uma excelente Calandra
1. CILINDRO DE ACO INOX OU REVESTIDO DE TEFLON, ótimo CONDUTOR DE CALOR,
quanto maior o CILINDRO maior e a sua produtividade;
2. Resistências + Sensores de Calor por posição / área instalados no cilindro preenchido
com óleo mineral Térmico, onde quanto maior for o numero distribuído menor serão as
diferenças de temperatura e conseqüentemente menores serão as distorções de cores;
3. Possuir Display que informe a temperatura real da Base de Alumínio (para gerar as
PROVAS DE COR e fichas técnicas das impressões com informações reais);
4. Garantia da fabrica quanto ao CILINDRO envergar após meses de uso, para eliminar os
efeitos de imagens causados pela dilatação do CILINDRO.
