Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Componentes do Grupo:
Jessica Reis
Mariana Lourenço
Romullo Ortiz
Thalita Sales
Processo Produtivo do PneuProcesso Produtivo do Pneu
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

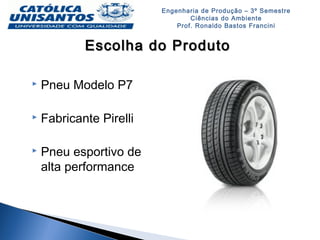

Escolha do ProdutoEscolha do Produto
 Pneu Modelo P7
 Fabricante Pirelli
 Pneu esportivo de
alta performance
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

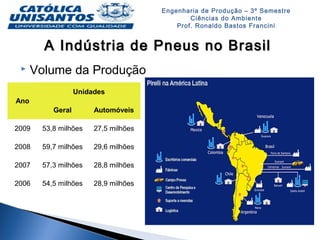

A Indústria de Pneus no BrasilA Indústria de Pneus no Brasil

 Volume da Produção
Ano
Unidades
Geral Automóveis
2009 53,8 milhões 27,5 milhões
2008 59,7 milhões 29,6 milhões
2007 57,3 milhões 28,8 milhões
2006 54,5 milhões 28,9 milhões
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

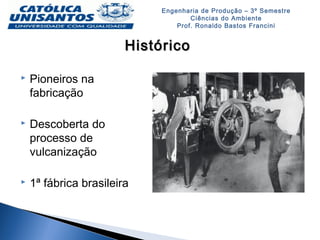

HistóricoHistórico
 Pioneiros na
fabricação
 Descoberta do
processo de
vulcanização
 1ª fábrica brasileira
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

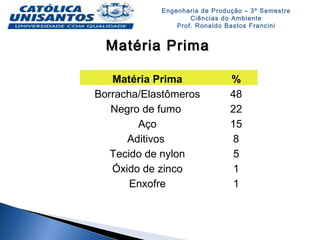

Matéria PrimaMatéria Prima
Matéria Prima %
Borracha/Elastômeros 48
Negro de fumo  22
Aço 15
Aditivos  8
Tecido de nylon 5
Óxido de zinco 1
Enxofre 1
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

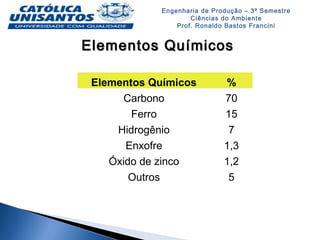

Elementos QuímicosElementos Químicos
Elementos Químicos %
Carbono 70
Ferro 15
Hidrogênio 7
Enxofre 1,3
Óxido de zinco 1,2
Outros 5
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

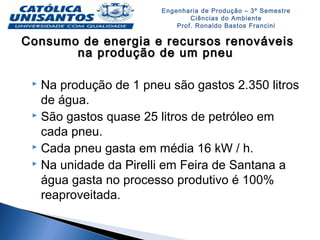

Consumo de energia e recursos renováveisConsumo de energia e recursos renováveis
na produção de um pneuna produção de um pneu
 Na produção de 1 pneu são gastos 2.350 litros
de água.
 São gastos quase 25 litros de petróleo em
cada pneu.
 Cada pneu gasta em média 16 kW / h.
 Na unidade da Pirelli em Feira de Santana a
água gasta no processo produtivo é 100%
reaproveitada.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

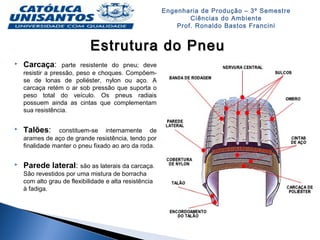

Estrutura do PneuEstrutura do Pneu
 Carcaça: parte resistente do pneu; deve
resistir a pressão, peso e choques. Compõem-
se de lonas de poliéster, nylon ou aço. A
carcaça retém o ar sob pressão que suporta o
peso total do veículo. Os pneus radiais
possuem ainda as cintas que complementam
sua resistência.
 Talões: constituem-se internamente de
arames de aço de grande resistência, tendo por
finalidade manter o pneu fixado ao aro da roda.
 Parede lateral: são as laterais da carcaça.
São revestidos por uma mistura de borracha
com alto grau de flexibilidade e alta resistência
à fadiga.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

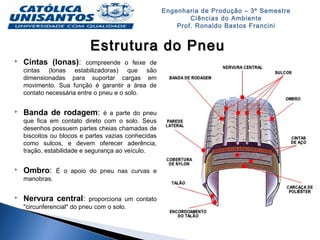

Estrutura do PneuEstrutura do Pneu
 Cintas (lonas): compreende o feixe de
cintas (lonas estabilizadoras) que são
dimensionadas para suportar cargas em
movimento. Sua função é garantir a área de
contato necessária entre o pneu e o solo.
 Banda de rodagem: é a parte do pneu
que fica em contato direto com o solo. Seus
desenhos possuem partes cheias chamadas de
biscoitos ou blocos e partes vazias conhecidas
como sulcos, e devem oferecer aderência,
tração, estabilidade e segurança ao veículo.
 Ombro: É o apoio do pneu nas curvas e
manobras.
 Nervura central: proporciona um contato
"circunferencial" do pneu com o solo.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

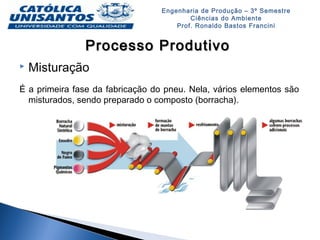

 Misturação
É a primeira fase da fabricação do pneu. Nela, vários elementos são
misturados, sendo preparado o composto (borracha).
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

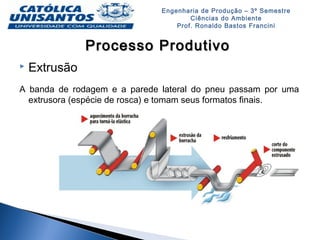

 Extrusão
A banda de rodagem e a parede lateral do pneu passam por uma
extrusora (espécie de rosca) e tomam seus formatos finais.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

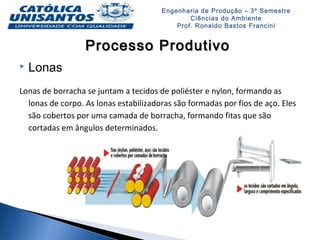

 Lonas
Lonas de borracha se juntam a tecidos de poliéster e nylon, formando as
lonas de corpo. As lonas estabilizadoras são formadas por fios de aço. Eles
são cobertos por uma camada de borracha, formando fitas que são
cortadas em ângulos determinados.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

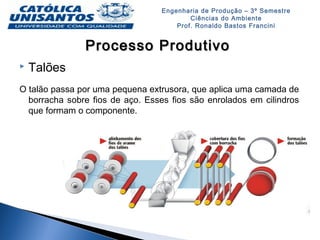

 Talões
O talão passa por uma pequena extrusora, que aplica uma camada de
borracha sobre fios de aço. Esses fios são enrolados em cilindros
que formam o componente.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

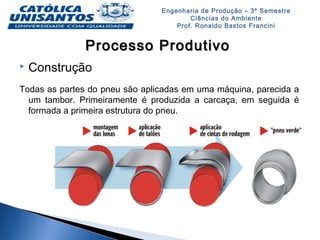

 Construção
Todas as partes do pneu são aplicadas em uma máquina, parecida a
um tambor. Primeiramente é produzida a carcaça, em seguida é
formada a primeira estrutura do pneu.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Processo ProdutivoProcesso Produtivo

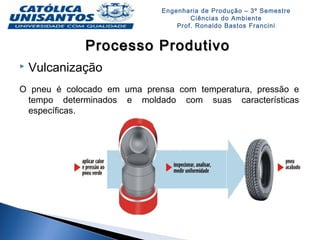

 Vulcanização
O pneu é colocado em uma prensa com temperatura, pressão e
tempo determinados e moldado com suas características
específicas.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

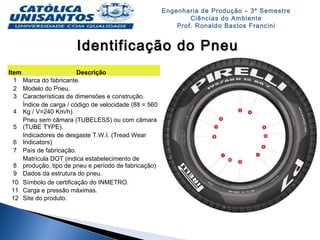

Identificação do PneuIdentificação do Pneu
Item Descrição
1 Marca do fabricante.
2 Modelo do Pneu.
3 Características de dimensões e construção.
4
Índice de carga / código de velocidade (88 = 560
Kg / V=240 Km/h).
5
Pneu sem câmara (TUBELESS) ou com câmara
(TUBE TYPE).
6
Indicadores de desgaste T.W.I. (Tread Wear
Indicators)
7 País de fabricação.
8
Matrícula DOT (indica estabelecimento de
produção, tipo de pneu e período de fabricação)
9 Dados da estrutura do pneu.
10 Símbolo de certificação do INMETRO.
11 Carga e pressão máximas.
12 Site do produto.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem - LegislaçãoReciclagem - Legislação
Resolução Data Disposição
258 26/8/1999
Responsabiliza as empresas fabricantes e importadoras de pneus
pela destinação final, iniciando com um pneu inservível para cada
quatro novos a partir de 01/01/2002 e crescendo ano a ano a
proporção até chegar a cinco para cada quatro a partir de 01/01/2005.
301 21/3/2002 Altera dispositivos da Resolução no 258, de 26 de agosto
de 1999, que dispõe sobre Pneumáticos.
416 30/9/2009
Obriga fabricantes e importadores a destinarem
adequadamente os pneus inservíveis.
Fabricantes e importadores são obrigados a montar pontos de coleta
e municípios com mais de 100.000 habitantes; e o PGP – Programa
de Gerenciamento de Pneus: deverá ser apresentado ao IBAMA
pelos fabricantes e importadores. Fonte: CONAMA
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

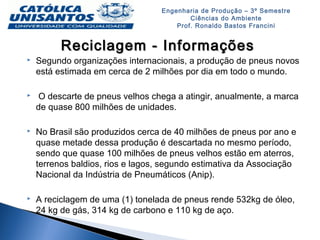

Reciclagem - InformaçõesReciclagem - Informações
 Segundo organizações internacionais, a produção de pneus novos
está estimada em cerca de 2 milhões por dia em todo o mundo.
 O descarte de pneus velhos chega a atingir, anualmente, a marca
de quase 800 milhões de unidades.
 No Brasil são produzidos cerca de 40 milhões de pneus por ano e
quase metade dessa produção é descartada no mesmo período,
sendo que quase 100 milhões de pneus velhos estão em aterros,
terrenos baldios, rios e lagos, segundo estimativa da Associação
Nacional da Indústria de Pneumáticos (Anip).
 A reciclagem de uma (1) tonelada de pneus rende 532kg de óleo,
24 kg de gás, 314 kg de carbono e 110 kg de aço.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

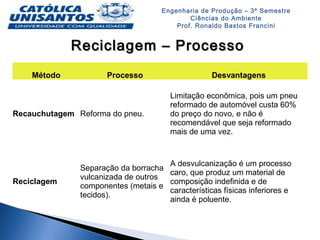

Reciclagem – ProcessoReciclagem – Processo
Método Processo Desvantagens
Recauchutagem Reforma do pneu.
Limitação econômica, pois um pneu
reformado de automóvel custa 60%
do preço do novo, e não é
recomendável que seja reformado
mais de uma vez.
Reciclagem
Separação da borracha
vulcanizada de outros
componentes (metais e
tecidos).
A desvulcanização é um processo
caro, que produz um material de
composição indefinida e de
características físicas inferiores e
ainda é poluente.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem - AplicaçõesReciclagem - Aplicações
 Pavimentos para estradas – o pó gerado pela recauchutagem e os restos
de pneus moídos podem ser misturados ao asfalto aumentando sua
elasticidade e durabilidade.

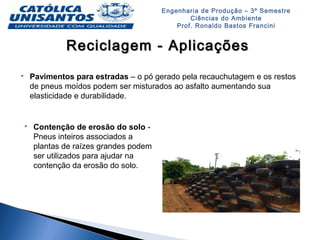

 Contenção de erosão do solo -
Pneus inteiros associados a
plantas de raízes grandes podem
ser utilizados para ajudar na
contenção da erosão do solo.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem AplicaçõesReciclagem Aplicações

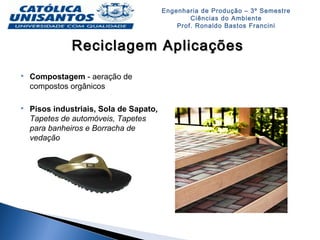

 Compostagem - aeração de
compostos orgânicos
 Pisos industriais, Sola de Sapato,
Tapetes de automóveis, Tapetes
para banheiros e Borracha de
vedação
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini

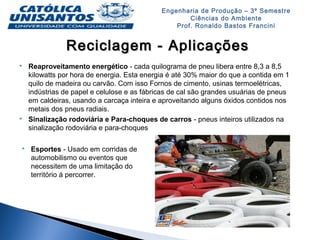

Reciclagem - AplicaçõesReciclagem - Aplicações
 Reaproveitamento energético - cada quilograma de pneu libera entre 8,3 a 8,5
kilowatts por hora de energia. Esta energia é até 30% maior do que a contida em 1
quilo de madeira ou carvão. Com isso Fornos de cimento, usinas termoelétricas,
indústrias de papel e celulose e as fábricas de cal são grandes usuárias de pneus
em caldeiras, usando a carcaça inteira e aproveitando alguns óxidos contidos nos
metais dos pneus radiais.
 Sinalização rodoviária e Para-choques de carros - pneus inteiros utilizados na
sinalização rodoviária e para-choques
 Esportes - Usado em corridas de
automobilismo ou eventos que
necessitem de uma limitação do
território á percorrer.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem - AplicaçõesReciclagem - Aplicações

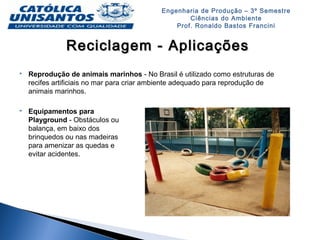

 Reprodução de animais marinhos - No Brasil é utilizado como estruturas de
recifes artificiais no mar para criar ambiente adequado para reprodução de
animais marinhos.
 Equipamentos para
Playground - Obstáculos ou
balança, em baixo dos
brinquedos ou nas madeiras
para amenizar as quedas e
evitar acidentes.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem - AplicaçõesReciclagem - Aplicações

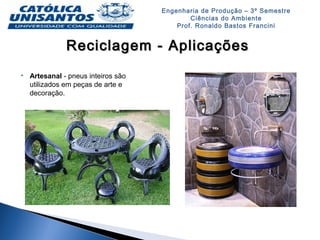

 Artesanal - pneus inteiros são
utilizados em peças de arte e
decoração.
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Reciclagem - AplicaçõesReciclagem - Aplicações
Engenharia de Produção – 3º Semestre
Ciências do Ambiente
Prof. Ronaldo Bastos Francini
Referências BibliográficasReferências Bibliográficas
http://www.pirelli.com.br
http://www.mma.gov.br
http://www.reciclagem.pcc.usp.br/pneus.htm
http://www.anip.com.br/?cont=conteudo&area=32&titulo_pagina=Produção
http://quatrorodas.abril.com.br/autoservico/reportagens/voce-sabia-
475996.shtml
www.ambientebrasil.com.br

Mais conteúdo relacionado

Mais procurados

Técnica da listagem de atributos
Técnica da listagem de atributosTécnica da listagem de atributos
Técnica da listagem de atributos
Hugo Godinho

Origem dos poluentes atmosféricos
Origem dos poluentes atmosféricosOrigem dos poluentes atmosféricos
Origem dos poluentes atmosféricos
anealves

Petróleo
PetróleoPetróleo
Aula 1 normas e legislação
Aula 1 normas e legislaçãoAula 1 normas e legislação
Aula 1 normas e legislação
Giovanna Ortiz

Aula 7 gestão ambiental empresarial
Aula 7   gestão ambiental empresarialAula 7   gestão ambiental empresarial
Aula 7 gestão ambiental empresarial
Alex Santiago Nina

Petroleo
PetroleoPetroleo
Petroleo
Josimar Nunes

Politicas Ambientais
Politicas AmbientaisPoliticas Ambientais
Politicas Ambientais
Ezequias Guimaraes

Dicas para preservação do meio ambiente
Dicas para preservação do meio ambienteDicas para preservação do meio ambiente
Dicas para preservação do meio ambiente
Sistema de Bibliotecas da PUC-Rio

Reciclagem
ReciclagemReciclagem
Reciclagem
Carlos Priante

Poluição do ar
Poluição do arPoluição do ar
Poluição do ar
Pessoal

Ppt 2 ResíDuos Aterro SanitáRio
Ppt 2   ResíDuos    Aterro SanitáRioPpt 2   ResíDuos    Aterro SanitáRio
Ppt 2 ResíDuos Aterro SanitáRio
Nuno Correia

Dosagem do concreto_2_ano
Dosagem do concreto_2_anoDosagem do concreto_2_ano
Dosagem do concreto_2_ano
marcelovicenzo

Ead fundamentos da engenharia ambiental unidade 1
Ead fundamentos da engenharia ambiental   unidade 1Ead fundamentos da engenharia ambiental   unidade 1
Ead fundamentos da engenharia ambiental unidade 1
Felipe Gazola Diniz

Emissão atmosférica x qualidade do ar
Emissão atmosférica x qualidade do arEmissão atmosférica x qualidade do ar
Emissão atmosférica x qualidade do ar
Vereador Serjão

Aspectos e Impactos
Aspectos e Impactos  Aspectos e Impactos
Planejamento e manutenção em bomba
Planejamento e manutenção em bombaPlanejamento e manutenção em bomba
Planejamento e manutenção em bomba
Emanoelfarias

Alterações Climáticas (Word)
Alterações Climáticas (Word)Alterações Climáticas (Word)
Alterações Climáticas (Word)
catarinaferreira

QUALIDADE DO AR
QUALIDADE DO ARQUALIDADE DO AR
QUALIDADE DO AR
Patricia Marques

10 tratamento
10 tratamento10 tratamento
10 tratamento
Gabriela Araújo

AQUECIMENTO GLOBAL
AQUECIMENTO GLOBALAQUECIMENTO GLOBAL
AQUECIMENTO GLOBAL
Karina Cunha


Mais procurados (20)

Técnica da listagem de atributos
Técnica da listagem de atributosTécnica da listagem de atributos
Técnica da listagem de atributos

Origem dos poluentes atmosféricos
Origem dos poluentes atmosféricosOrigem dos poluentes atmosféricos
Origem dos poluentes atmosféricos

Petróleo
PetróleoPetróleo
Petróleo

Aula 1 normas e legislação
Aula 1 normas e legislaçãoAula 1 normas e legislação
Aula 1 normas e legislação

Aula 7 gestão ambiental empresarial
Aula 7   gestão ambiental empresarialAula 7   gestão ambiental empresarial
Aula 7 gestão ambiental empresarial

Petroleo
PetroleoPetroleo
Petroleo

Politicas Ambientais
Politicas AmbientaisPoliticas Ambientais
Politicas Ambientais

Dicas para preservação do meio ambiente
Dicas para preservação do meio ambienteDicas para preservação do meio ambiente
Dicas para preservação do meio ambiente

Reciclagem
ReciclagemReciclagem
Reciclagem

Poluição do ar
Poluição do arPoluição do ar
Poluição do ar

Ppt 2 ResíDuos Aterro SanitáRio
Ppt 2   ResíDuos    Aterro SanitáRioPpt 2   ResíDuos    Aterro SanitáRio
Ppt 2 ResíDuos Aterro SanitáRio

Dosagem do concreto_2_ano
Dosagem do concreto_2_anoDosagem do concreto_2_ano
Dosagem do concreto_2_ano

Ead fundamentos da engenharia ambiental unidade 1
Ead fundamentos da engenharia ambiental   unidade 1Ead fundamentos da engenharia ambiental   unidade 1
Ead fundamentos da engenharia ambiental unidade 1

Emissão atmosférica x qualidade do ar
Emissão atmosférica x qualidade do arEmissão atmosférica x qualidade do ar
Emissão atmosférica x qualidade do ar

Aspectos e Impactos
Aspectos e Impactos  Aspectos e Impactos
Aspectos e Impactos

Planejamento e manutenção em bomba
Planejamento e manutenção em bombaPlanejamento e manutenção em bomba
Planejamento e manutenção em bomba

Alterações Climáticas (Word)
Alterações Climáticas (Word)Alterações Climáticas (Word)
Alterações Climáticas (Word)

QUALIDADE DO AR
QUALIDADE DO ARQUALIDADE DO AR
QUALIDADE DO AR

10 tratamento
10 tratamento10 tratamento
10 tratamento

AQUECIMENTO GLOBAL
AQUECIMENTO GLOBALAQUECIMENTO GLOBAL
AQUECIMENTO GLOBAL


Semelhante a Processo produtivo de pneus

6013 43414-1-pb
6013 43414-1-pb6013 43414-1-pb
6013 43414-1-pb
Flávio Alves

Resíduo sólido
Resíduo sólidoResíduo sólido
Resíduo sólido
Rafael_O_R

Reciclagem da borracha
Reciclagem da borrachaReciclagem da borracha
Reciclagem da borracha
Borrachas

Vantagens Ambientais e econômicas no uso de borracha em asfalto
Vantagens Ambientais e econômicas no uso de borracha em asfaltoVantagens Ambientais e econômicas no uso de borracha em asfalto
Vantagens Ambientais e econômicas no uso de borracha em asfalto
hyguer

Aula Solos
Aula SolosAula Solos
Aula Solos
hyguer

Ciclo de Vida dos Pneus - Zilda Maria Faria Veloso
Ciclo de Vida dos Pneus - Zilda Maria Faria VelosoCiclo de Vida dos Pneus - Zilda Maria Faria Veloso
Ciclo de Vida dos Pneus - Zilda Maria Faria Veloso
Promtec - Bobinas, Etiquetas Adesivas, Tags e Ribbons

Apresentação nitrogêrnio pneus_security
Apresentação nitrogêrnio pneus_securityApresentação nitrogêrnio pneus_security
Apresentação nitrogêrnio pneus_security
Paulo Paim Bräscher F

O que pneu
O que pneuO que pneu
Asfalto borracha
Asfalto borrachaAsfalto borracha
Asfalto borracha
Esmael Prata

Artigo técnico para revista mundo logística
Artigo técnico para revista mundo logísticaArtigo técnico para revista mundo logística
Artigo técnico para revista mundo logística
Paulo Paim Bräscher F

Equipamentos de controle ambiental VALE
Equipamentos de controle ambiental VALEEquipamentos de controle ambiental VALE
Equipamentos de controle ambiental VALE
Marcely Rodrigues

ApresentaçãO Web
ApresentaçãO WebApresentaçãO Web
ApresentaçãO Web
semanact2007

A reciclagem de pneus 2011
A reciclagem de pneus 2011A reciclagem de pneus 2011
A reciclagem de pneus 2011
PEREIRAJAMESMARTINS

Manual concretoestampadoconvencionalmoldadoinloco
Manual concretoestampadoconvencionalmoldadoinlocoManual concretoestampadoconvencionalmoldadoinloco
Manual concretoestampadoconvencionalmoldadoinloco
Luiz Avelar

Borrach2
Borrach2Borrach2
Borrach2
Diogo Zeni

Borrach2
Borrach2Borrach2
Borrach2
Diogo Zeni

Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17
Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17
Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17
TePoncio

Controle particulado cimento portland
Controle particulado cimento portlandControle particulado cimento portland
Controle particulado cimento portland
Ricardo Borges

O desgaste de componentes e equipamentos - parte 2
O desgaste de componentes e equipamentos - parte 2O desgaste de componentes e equipamentos - parte 2
O desgaste de componentes e equipamentos - parte 2
Instituto Nacional de Engenharia de Superfícies

Apresentação Reaproveitamento de Pneus
Apresentação Reaproveitamento de PneusApresentação Reaproveitamento de Pneus
Apresentação Reaproveitamento de Pneus
Marcelinho Oliveira


Semelhante a Processo produtivo de pneus (20)

6013 43414-1-pb
6013 43414-1-pb6013 43414-1-pb
6013 43414-1-pb

Resíduo sólido
Resíduo sólidoResíduo sólido
Resíduo sólido

Reciclagem da borracha
Reciclagem da borrachaReciclagem da borracha
Reciclagem da borracha

Vantagens Ambientais e econômicas no uso de borracha em asfalto
Vantagens Ambientais e econômicas no uso de borracha em asfaltoVantagens Ambientais e econômicas no uso de borracha em asfalto
Vantagens Ambientais e econômicas no uso de borracha em asfalto

Aula Solos
Aula SolosAula Solos
Aula Solos

Ciclo de Vida dos Pneus - Zilda Maria Faria Veloso
Ciclo de Vida dos Pneus - Zilda Maria Faria VelosoCiclo de Vida dos Pneus - Zilda Maria Faria Veloso
Ciclo de Vida dos Pneus - Zilda Maria Faria Veloso

Apresentação nitrogêrnio pneus_security
Apresentação nitrogêrnio pneus_securityApresentação nitrogêrnio pneus_security
Apresentação nitrogêrnio pneus_security

O que pneu
O que pneuO que pneu
O que pneu

Asfalto borracha
Asfalto borrachaAsfalto borracha
Asfalto borracha

Artigo técnico para revista mundo logística
Artigo técnico para revista mundo logísticaArtigo técnico para revista mundo logística
Artigo técnico para revista mundo logística

Equipamentos de controle ambiental VALE
Equipamentos de controle ambiental VALEEquipamentos de controle ambiental VALE
Equipamentos de controle ambiental VALE

ApresentaçãO Web
ApresentaçãO WebApresentaçãO Web
ApresentaçãO Web

A reciclagem de pneus 2011
A reciclagem de pneus 2011A reciclagem de pneus 2011
A reciclagem de pneus 2011

Manual concretoestampadoconvencionalmoldadoinloco
Manual concretoestampadoconvencionalmoldadoinlocoManual concretoestampadoconvencionalmoldadoinloco
Manual concretoestampadoconvencionalmoldadoinloco

Borrach2
Borrach2Borrach2
Borrach2

Borrach2
Borrach2Borrach2
Borrach2

Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17
Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17
Bons Materiais Isoladores Do Som Miguel Batista 8.D N.º17

Controle particulado cimento portland
Controle particulado cimento portlandControle particulado cimento portland
Controle particulado cimento portland

O desgaste de componentes e equipamentos - parte 2
O desgaste de componentes e equipamentos - parte 2O desgaste de componentes e equipamentos - parte 2
O desgaste de componentes e equipamentos - parte 2

Apresentação Reaproveitamento de Pneus
Apresentação Reaproveitamento de PneusApresentação Reaproveitamento de Pneus
Apresentação Reaproveitamento de Pneus


Último

Sinais de pontuação
Sinais de pontuaçãoSinais de pontuação
Sinais de pontuação
Mary Alvarenga

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
LuizHenriquedeAlmeid6

Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf
Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdfCaderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf
Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf
enpfilosofiaufu

LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...
LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...
LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...
ssuser701e2b

Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptxSlides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
LuizHenriquedeAlmeid6

Fato X Opinião (Língua Portuguesa 9º Ano).pptx
Fato X Opinião (Língua Portuguesa 9º Ano).pptxFato X Opinião (Língua Portuguesa 9º Ano).pptx
Fato X Opinião (Língua Portuguesa 9º Ano).pptx
MariaFatima425285

Especialidade - Animais Ameaçados de Extinção(1).pdf
Especialidade - Animais Ameaçados de Extinção(1).pdfEspecialidade - Animais Ameaçados de Extinção(1).pdf
Especialidade - Animais Ameaçados de Extinção(1).pdf
DanielCastro80471

the_story_garden_5_SB_with_activities.pdf
the_story_garden_5_SB_with_activities.pdfthe_story_garden_5_SB_with_activities.pdf
the_story_garden_5_SB_with_activities.pdf
CarinaSoto12

Atividade - Letra da música "Tem Que Sorrir" - Jorge e Mateus
Atividade - Letra da música "Tem Que Sorrir"  - Jorge e MateusAtividade - Letra da música "Tem Que Sorrir"  - Jorge e Mateus
Atividade - Letra da música "Tem Que Sorrir" - Jorge e Mateus
Mary Alvarenga

Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...
Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...
Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...
Luana Neres

proposta curricular ou plano de cursode lingua portuguesa eja anos finais ( ...
proposta curricular  ou plano de cursode lingua portuguesa eja anos finais ( ...proposta curricular  ou plano de cursode lingua portuguesa eja anos finais ( ...
proposta curricular ou plano de cursode lingua portuguesa eja anos finais ( ...
Escola Municipal Jesus Cristo

os-lusiadas-resumo-os-lusiadas-10-ano.pdf
os-lusiadas-resumo-os-lusiadas-10-ano.pdfos-lusiadas-resumo-os-lusiadas-10-ano.pdf
os-lusiadas-resumo-os-lusiadas-10-ano.pdf
GiselaAlves15

Aula01 - ensino médio - (Filosofia).pptx
Aula01 - ensino médio - (Filosofia).pptxAula01 - ensino médio - (Filosofia).pptx
Aula01 - ensino médio - (Filosofia).pptx
kdn15710

Caderno de Formação_PORTUGUÊS ESTRAN.pdf
Caderno de Formação_PORTUGUÊS ESTRAN.pdfCaderno de Formação_PORTUGUÊS ESTRAN.pdf
Caderno de Formação_PORTUGUÊS ESTRAN.pdf
carlaslr1

Caça-palavras - ortografia S, SS, X, C e Z
Caça-palavras - ortografia  S, SS, X, C e ZCaça-palavras - ortografia  S, SS, X, C e Z
Caça-palavras - ortografia S, SS, X, C e Z
Mary Alvarenga

Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx
Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptxApresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx
Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx
JulianeMelo17

Unificação da Itália e a formação da Alemanha
Unificação da Itália e a formação da AlemanhaUnificação da Itália e a formação da Alemanha
Unificação da Itália e a formação da Alemanha
Acrópole - História & Educação

Sócrates e os sofistas - apresentação de slides
Sócrates e os sofistas - apresentação de slidesSócrates e os sofistas - apresentação de slides
Sócrates e os sofistas - apresentação de slides
jbellas2

Biologia - Jogos da memória genetico.pdf
Biologia - Jogos da memória genetico.pdfBiologia - Jogos da memória genetico.pdf
Biologia - Jogos da memória genetico.pdf
Ana Da Silva Ponce

LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx
LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptxLIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx
LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx
WelidaFreitas1


Último (20)

Sinais de pontuação
Sinais de pontuaçãoSinais de pontuação
Sinais de pontuação

Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptxSlides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx
Slides Lição 11, CPAD, A Realidade Bíblica do Inferno, 2Tr24.pptx

Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf
Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdfCaderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf
Caderno de Resumos XVIII ENPFil UFU, IX EPGFil UFU E VII EPFEM.pdf

LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...
LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...
LIBRO LAS MANOS NO SON PARA PEGAR-MAESTRA EN PREESCOLAR_organized_rotated (1)...

Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptxSlides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx
Slides Lição 9, Betel, Ordenança para uma vida de santificação, 2Tr24.pptx

Fato X Opinião (Língua Portuguesa 9º Ano).pptx
Fato X Opinião (Língua Portuguesa 9º Ano).pptxFato X Opinião (Língua Portuguesa 9º Ano).pptx
Fato X Opinião (Língua Portuguesa 9º Ano).pptx

Especialidade - Animais Ameaçados de Extinção(1).pdf
Especialidade - Animais Ameaçados de Extinção(1).pdfEspecialidade - Animais Ameaçados de Extinção(1).pdf
Especialidade - Animais Ameaçados de Extinção(1).pdf

the_story_garden_5_SB_with_activities.pdf
the_story_garden_5_SB_with_activities.pdfthe_story_garden_5_SB_with_activities.pdf
the_story_garden_5_SB_with_activities.pdf

Atividade - Letra da música "Tem Que Sorrir" - Jorge e Mateus
Atividade - Letra da música "Tem Que Sorrir"  - Jorge e MateusAtividade - Letra da música "Tem Que Sorrir"  - Jorge e Mateus
Atividade - Letra da música "Tem Que Sorrir" - Jorge e Mateus

Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...
Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...
Aula 2 - 6º HIS - Formas de registro da história e da produção do conheciment...

proposta curricular ou plano de cursode lingua portuguesa eja anos finais ( ...
proposta curricular  ou plano de cursode lingua portuguesa eja anos finais ( ...proposta curricular  ou plano de cursode lingua portuguesa eja anos finais ( ...
proposta curricular ou plano de cursode lingua portuguesa eja anos finais ( ...

os-lusiadas-resumo-os-lusiadas-10-ano.pdf
os-lusiadas-resumo-os-lusiadas-10-ano.pdfos-lusiadas-resumo-os-lusiadas-10-ano.pdf
os-lusiadas-resumo-os-lusiadas-10-ano.pdf

Aula01 - ensino médio - (Filosofia).pptx
Aula01 - ensino médio - (Filosofia).pptxAula01 - ensino médio - (Filosofia).pptx
Aula01 - ensino médio - (Filosofia).pptx

Caderno de Formação_PORTUGUÊS ESTRAN.pdf
Caderno de Formação_PORTUGUÊS ESTRAN.pdfCaderno de Formação_PORTUGUÊS ESTRAN.pdf
Caderno de Formação_PORTUGUÊS ESTRAN.pdf

Caça-palavras - ortografia S, SS, X, C e Z
Caça-palavras - ortografia  S, SS, X, C e ZCaça-palavras - ortografia  S, SS, X, C e Z
Caça-palavras - ortografia S, SS, X, C e Z

Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx
Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptxApresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx
Apresentação_Primeira_Guerra_Mundial 9 ANO-1.pptx

Unificação da Itália e a formação da Alemanha
Unificação da Itália e a formação da AlemanhaUnificação da Itália e a formação da Alemanha
Unificação da Itália e a formação da Alemanha

Sócrates e os sofistas - apresentação de slides
Sócrates e os sofistas - apresentação de slidesSócrates e os sofistas - apresentação de slides
Sócrates e os sofistas - apresentação de slides

Biologia - Jogos da memória genetico.pdf
Biologia - Jogos da memória genetico.pdfBiologia - Jogos da memória genetico.pdf
Biologia - Jogos da memória genetico.pdf

LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx
LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptxLIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx
LIÇÃO 9 - ORDENANÇAS PARA UMA VIDA DE SANTIFICAÇÃO.pptx


Processo produtivo de pneus

  • 1. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Componentes do Grupo: Jessica Reis Mariana Lourenço Romullo Ortiz Thalita Sales Processo Produtivo do PneuProcesso Produtivo do Pneu
  • 2. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Escolha do ProdutoEscolha do Produto  Pneu Modelo P7  Fabricante Pirelli  Pneu esportivo de alta performance
  • 3. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini A Indústria de Pneus no BrasilA Indústria de Pneus no Brasil                           Volume da Produção Ano Unidades Geral Automóveis 2009 53,8 milhões 27,5 milhões 2008 59,7 milhões 29,6 milhões 2007 57,3 milhões 28,8 milhões 2006 54,5 milhões 28,9 milhões
  • 4. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini HistóricoHistórico  Pioneiros na fabricação  Descoberta do processo de vulcanização  1ª fábrica brasileira
  • 5. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Matéria PrimaMatéria Prima Matéria Prima % Borracha/Elastômeros 48 Negro de fumo  22 Aço 15 Aditivos  8 Tecido de nylon 5 Óxido de zinco 1 Enxofre 1
  • 6. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Elementos QuímicosElementos Químicos Elementos Químicos % Carbono 70 Ferro 15 Hidrogênio 7 Enxofre 1,3 Óxido de zinco 1,2 Outros 5
  • 7. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Consumo de energia e recursos renováveisConsumo de energia e recursos renováveis na produção de um pneuna produção de um pneu  Na produção de 1 pneu são gastos 2.350 litros  de água.  São gastos quase 25 litros de petróleo em  cada pneu.  Cada pneu gasta em média 16 kW / h.  Na unidade da Pirelli em Feira de Santana a  água gasta no processo produtivo é 100%  reaproveitada.
  • 8. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Estrutura do PneuEstrutura do Pneu  Carcaça: parte resistente do pneu; deve resistir a pressão, peso e choques. Compõem- se de lonas de poliéster, nylon ou aço. A carcaça retém o ar sob pressão que suporta o peso total do veículo. Os pneus radiais possuem ainda as cintas que complementam sua resistência.  Talões: constituem-se internamente de arames de aço de grande resistência, tendo por finalidade manter o pneu fixado ao aro da roda.  Parede lateral: são as laterais da carcaça. São revestidos por uma mistura de borracha com alto grau de flexibilidade e alta resistência à fadiga.
  • 9. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Estrutura do PneuEstrutura do Pneu  Cintas (lonas): compreende o feixe de cintas (lonas estabilizadoras) que são dimensionadas para suportar cargas em movimento. Sua função é garantir a área de contato necessária entre o pneu e o solo.  Banda de rodagem: é a parte do pneu que fica em contato direto com o solo. Seus desenhos possuem partes cheias chamadas de biscoitos ou blocos e partes vazias conhecidas como sulcos, e devem oferecer aderência, tração, estabilidade e segurança ao veículo.  Ombro: É o apoio do pneu nas curvas e manobras.  Nervura central: proporciona um contato "circunferencial" do pneu com o solo.
  • 10. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Misturação É a primeira fase da fabricação do pneu. Nela, vários elementos são misturados, sendo preparado o composto (borracha).
  • 11. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Extrusão A banda de rodagem e a parede lateral do pneu passam por uma extrusora (espécie de rosca) e tomam seus formatos finais.
  • 12. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Lonas Lonas de borracha se juntam a tecidos de poliéster e nylon, formando as lonas de corpo. As lonas estabilizadoras são formadas por fios de aço. Eles são cobertos por uma camada de borracha, formando fitas que são cortadas em ângulos determinados.
  • 13. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Talões O talão passa por uma pequena extrusora, que aplica uma camada de borracha sobre fios de aço. Esses fios são enrolados em cilindros que formam o componente.
  • 14. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Construção Todas as partes do pneu são aplicadas em uma máquina, parecida a um tambor. Primeiramente é produzida a carcaça, em seguida é formada a primeira estrutura do pneu.
  • 15. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Processo ProdutivoProcesso Produtivo  Vulcanização O pneu é colocado em uma prensa com temperatura, pressão e tempo determinados e moldado com suas características específicas.
  • 16. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Identificação do PneuIdentificação do Pneu Item Descrição 1 Marca do fabricante. 2 Modelo do Pneu. 3 Características de dimensões e construção. 4 Índice de carga / código de velocidade (88 = 560 Kg / V=240 Km/h). 5 Pneu sem câmara (TUBELESS) ou com câmara (TUBE TYPE). 6 Indicadores de desgaste T.W.I. (Tread Wear Indicators) 7 País de fabricação. 8 Matrícula DOT (indica estabelecimento de produção, tipo de pneu e período de fabricação) 9 Dados da estrutura do pneu. 10 Símbolo de certificação do INMETRO. 11 Carga e pressão máximas. 12 Site do produto.
  • 17. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - LegislaçãoReciclagem - Legislação Resolução Data Disposição 258 26/8/1999 Responsabiliza as empresas fabricantes e importadoras de pneus pela destinação final, iniciando com um pneu inservível para cada quatro novos a partir de 01/01/2002 e crescendo ano a ano a proporção até chegar a cinco para cada quatro a partir de 01/01/2005. 301 21/3/2002 Altera dispositivos da Resolução no 258, de 26 de agosto de 1999, que dispõe sobre Pneumáticos. 416 30/9/2009 Obriga fabricantes e importadores a destinarem adequadamente os pneus inservíveis. Fabricantes e importadores são obrigados a montar pontos de coleta e municípios com mais de 100.000 habitantes; e o PGP – Programa de Gerenciamento de Pneus: deverá ser apresentado ao IBAMA pelos fabricantes e importadores. Fonte: CONAMA
  • 18. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - InformaçõesReciclagem - Informações  Segundo organizações internacionais, a produção de pneus novos está estimada em cerca de 2 milhões por dia em todo o mundo.  O descarte de pneus velhos chega a atingir, anualmente, a marca de quase 800 milhões de unidades.  No Brasil são produzidos cerca de 40 milhões de pneus por ano e quase metade dessa produção é descartada no mesmo período, sendo que quase 100 milhões de pneus velhos estão em aterros, terrenos baldios, rios e lagos, segundo estimativa da Associação Nacional da Indústria de Pneumáticos (Anip).  A reciclagem de uma (1) tonelada de pneus rende 532kg de óleo, 24 kg de gás, 314 kg de carbono e 110 kg de aço.
  • 19. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem – ProcessoReciclagem – Processo Método Processo Desvantagens Recauchutagem Reforma do pneu. Limitação econômica, pois um pneu reformado de automóvel custa 60% do preço do novo, e não é recomendável que seja reformado mais de uma vez. Reciclagem Separação da borracha vulcanizada de outros componentes (metais e tecidos). A desvulcanização é um processo caro, que produz um material de composição indefinida e de características físicas inferiores e ainda é poluente.
  • 20. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - AplicaçõesReciclagem - Aplicações  Pavimentos para estradas – o pó gerado pela recauchutagem e os restos de pneus moídos podem ser misturados ao asfalto aumentando sua elasticidade e durabilidade.  Contenção de erosão do solo - Pneus inteiros associados a plantas de raízes grandes podem ser utilizados para ajudar na contenção da erosão do solo.
  • 21. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem AplicaçõesReciclagem Aplicações  Compostagem - aeração de compostos orgânicos  Pisos industriais, Sola de Sapato, Tapetes de automóveis, Tapetes para banheiros e Borracha de vedação
  • 22. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - AplicaçõesReciclagem - Aplicações  Reaproveitamento energético - cada quilograma de pneu libera entre 8,3 a 8,5 kilowatts por hora de energia. Esta energia é até 30% maior do que a contida em 1 quilo de madeira ou carvão. Com isso Fornos de cimento, usinas termoelétricas, indústrias de papel e celulose e as fábricas de cal são grandes usuárias de pneus em caldeiras, usando a carcaça inteira e aproveitando alguns óxidos contidos nos metais dos pneus radiais.  Sinalização rodoviária e Para-choques de carros - pneus inteiros utilizados na sinalização rodoviária e para-choques  Esportes - Usado em corridas de automobilismo ou eventos que necessitem de uma limitação do território á percorrer.
  • 23. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - AplicaçõesReciclagem - Aplicações  Reprodução de animais marinhos - No Brasil é utilizado como estruturas de recifes artificiais no mar para criar ambiente adequado para reprodução de animais marinhos.  Equipamentos para Playground - Obstáculos ou balança, em baixo dos brinquedos ou nas madeiras para amenizar as quedas e evitar acidentes.
  • 24. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - AplicaçõesReciclagem - Aplicações  Artesanal - pneus inteiros são utilizados em peças de arte e decoração.
  • 25. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Reciclagem - AplicaçõesReciclagem - Aplicações
  • 26. Engenharia de Produção – 3º Semestre Ciências do Ambiente Prof. Ronaldo Bastos Francini Referências BibliográficasReferências Bibliográficas http://www.pirelli.com.br http://www.mma.gov.br http://www.reciclagem.pcc.usp.br/pneus.htm http://www.anip.com.br/?cont=conteudo&area=32&titulo_pagina=Produção http://quatrorodas.abril.com.br/autoservico/reportagens/voce-sabia- 475996.shtml www.ambientebrasil.com.br
