1. Grupo: Carlone Borges e Henan Patrick
Curso: Ciência da Computação
1° semestre

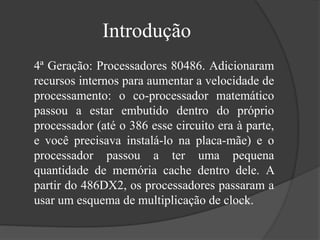

2. Introdução
4ª Geração: Processadores 80486. Adicionaram
recursos internos para aumentar a velocidade de
processamento: o co-processador matemático
passou a estar embutido dentro do próprio
processador (até o 386 esse circuito era à parte,
e você precisava instalá-lo na placa-mãe) e o
processador passou a ter uma pequena
quantidade de memória cache dentro dele. A
partir do 486DX2, os processadores passaram a
usar um esquema de multiplicação de clock.

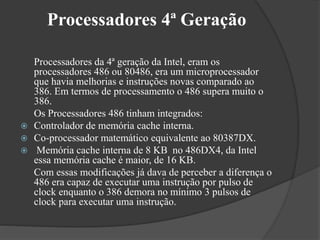

3. Processadores 4ª Geração
Processadores da 4ª geração da Intel, eram os
processadores 486 ou 80486, era um microprocessador
que havia melhorias e instruções novas comparado ao
386. Em termos de processamento o 486 supera muito o
386.
Os Processadores 486 tinham integrados:
 Controlador de memória cache interna.
 Co-processador matemático equivalente ao 80387DX.
 Memória cache interna de 8 KB no 486DX4, da Intel
essa memória cache é maior, de 16 KB.
Com essas modificações já dava de perceber a diferença o
486 era capaz de executar uma instrução por pulso de
clock enquanto o 386 demora no mínimo 3 pulsos de
clock para executar uma instrução.

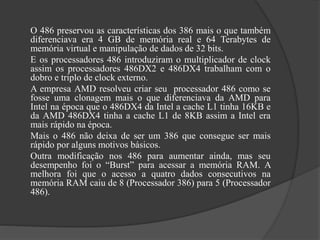

5. O 486 preservou as características dos 386 mais o que também
diferenciava era 4 GB de memória real e 64 Terabytes de
memória virtual e manipulação de dados de 32 bits.
E os processadores 486 introduziram o multiplicador de clock
assim os processadores 486DX2 e 486DX4 trabalham com o
dobro e triplo de clock externo.
A empresa AMD resolveu criar seu processador 486 como se
fosse uma clonagem mais o que diferenciava da AMD para
Intel na época que o 486DX4 da Intel a cache L1 tinha 16KB e
da AMD 486DX4 tinha a cache L1 de 8KB assim a Intel era
mais rápido na época.
Mais o 486 não deixa de ser um 386 que consegue ser mais
rápido por alguns motivos básicos.
Outra modificação nos 486 para aumentar ainda, mas seu
desempenho foi o “Burst” para acessar a memória RAM. A
melhora foi que o acesso a quatro dados consecutivos na
memória RAM caiu de 8 (Processador 386) para 5 (Processador
486).

6. Cache de Memória
A partir dos 486, passaram a ter duas caches
de memórias: um dentro do processador,
chamado de cache de memória interna que
era L1 que no processador 486 era de 8KB e
um na placa mãe do micro, chamado de
cache de memória externo, que era L2 o
tamanho varia de acordo com a placa mãe.
Depois disso todo micro deveria ter o cache
de memória externo, sem ela o processador
ficaria super lento.

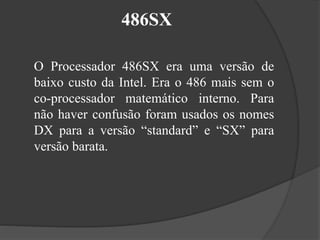

7. 486SX
O Processador 486SX era uma versão de
baixo custo da Intel. Era o 486 mais sem o
co-processador matemático interno. Para
não haver confusão foram usados os nomes
DX para a versão “standard” e “SX” para
versão barata.

8. 487SX
O 487SX era um microprocessador 486DX
completo, apenas com alguns terminais
diferentes, de modo que possa ser
encaixado no modelo de soquete
desenvolvido para ele.
Era uma estratégia de marketing da Intel.
O que ela queria vender não era o 487SX,
mais sim outro processador que se
encaixava no mesmo soquete destinado
ao 487SX, chamado de Overdrive.

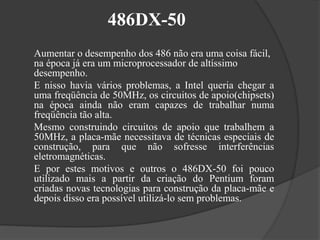

9. 486DX-50
Aumentar o desempenho dos 486 não era uma coisa fácil,
na época já era um microprocessador de altíssimo
desempenho.
E nisso havia vários problemas, a Intel queria chegar a
uma freqüência de 50MHz, os circuitos de apoio(chipsets)
na época ainda não eram capazes de trabalhar numa
freqüência tão alta.
Mesmo construindo circuitos de apoio que trabalhem a
50MHz, a placa-mãe necessitava de técnicas especiais de
construção, para que não sofresse interferências
eletromagnéticas.
E por estes motivos e outros o 486DX-50 foi pouco
utilizado mais a partir da criação do Pentium foram
criadas novas tecnologias para construção da placa-mãe e
depois disso era possível utilizá-lo sem problemas.

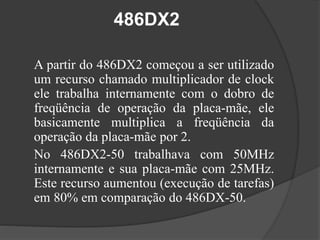

10. 486DX2
A partir do 486DX2 começou a ser utilizado
um recurso chamado multiplicador de clock
ele trabalha internamente com o dobro de
freqüência de operação da placa-mãe, ele
basicamente multiplica a freqüência da
operação da placa-mãe por 2.
No 486DX2-50 trabalhava com 50MHz
internamente e sua placa-mãe com 25MHz.
Este recurso aumentou (execução de tarefas)
em 80% em comparação do 486DX-50.

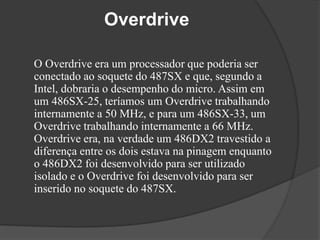

11. Overdrive
O Overdrive era um processador que poderia ser
conectado ao soquete do 487SX e que, segundo a
Intel, dobraria o desempenho do micro. Assim em
um 486SX-25, teríamos um Overdrive trabalhando
internamente a 50 MHz, e para um 486SX-33, um
Overdrive trabalhando internamente a 66 MHz.
Overdrive era, na verdade um 486DX2 travestido a
diferença entre os dois estava na pinagem enquanto
o 486DX2 foi desenvolvido para ser utilizado
isolado e o Overdrive foi desenvolvido para ser
inserido no soquete do 487SX.

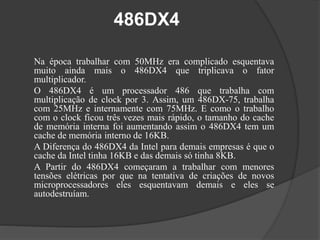

12. 486DX4
Na época trabalhar com 50MHz era complicado esquentava
muito ainda mais o 486DX4 que triplicava o fator
multiplicador.
O 486DX4 é um processador 486 que trabalha com
multiplicação de clock por 3. Assim, um 486DX-75, trabalha
com 25MHz e internamente com 75MHz. E como o trabalho
com o clock ficou três vezes mais rápido, o tamanho do cache
de memória interna foi aumentando assim o 486DX4 tem um
cache de memória interno de 16KB.
A Diferença do 486DX4 da Intel para demais empresas é que o
cache da Intel tinha 16KB e das demais só tinha 8KB.
A Partir do 486DX4 começaram a trabalhar com menores
tensões elétricas por que na tentativa de criações de novos
microprocessadores eles esquentavam demais e eles se
autodestruíam.
