O documento aborda a cartografia no Brasil, definindo a técnica de confeccionar mapas físicos e humanos, suas escalas e elementos, além das projeções cartográficas que apresentam deformações na representação da superfície terrestre. Diferentes tipos de mapas, como político, demográfico e climático, são discutidos, assim como as escalas numérica e gráfica. As projeções como Mercator, Peters e Robinson são descritas, destacando suas características e distorções.

1. Geografia do Brasil
Cartografia

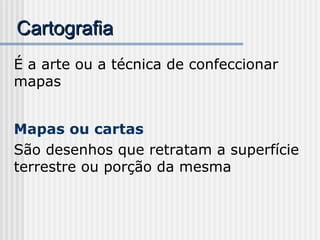

2. Cartografia
Cartografia
É a arte ou a técnica de confeccionar

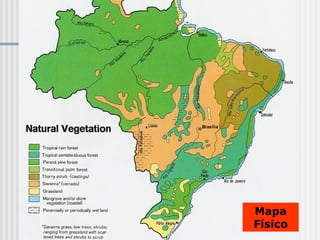

mapas
Mapas ou cartas
São desenhos que retratam a superfície
terrestre ou porção da mesma

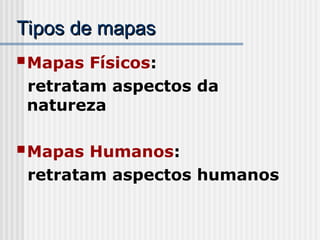

3. Tipos de mapas
Tipos de mapas
Mapas Físicos:
retratam aspectos da
natureza
Mapas Humanos:
retratam aspectos humanos

4. Mapa
Humano

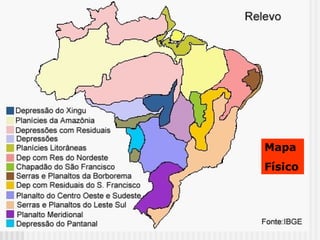

5. Mapa
Físico

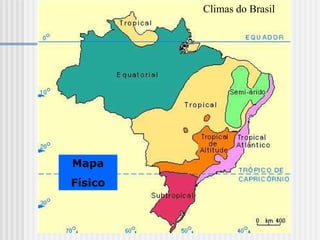

6. Mapa
Físico
Climas do Brasil

7. Mapa
Físico

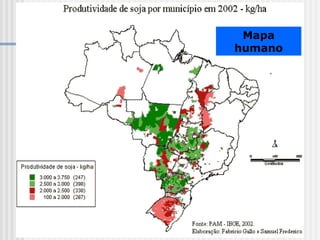

8. Mapa
humano

9. Mapa
Físico

10. Mapa
Humano

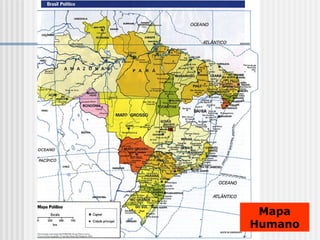

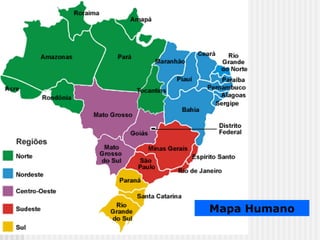

11. Mapa Humano

12. Mapa
Humano

13. Tipos de Mapas
Mapas Humanos:
 Político
 Demográfico
 Econômico (agricultura, indústria, comércio, etc...)
Mapas Físicos
 Geomorfológico
 Fitogeográfico
 Hidrográfico
 Climático
 Etc...

14. Elementos do mapa
Convenções cartográficas
Legenda
Escala

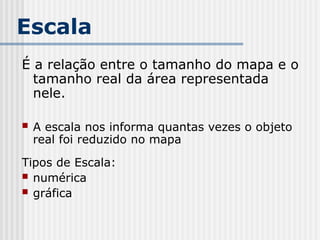

15. Escala
É a relação entre o tamanho do mapa e o
tamanho real da área representada
nele.
 A escala nos informa quantas vezes o objeto
real foi reduzido no mapa
Tipos de Escala:
 numérica
 gráfica

16. Escala Numérica
1cm =2.400.000cm
24.000 m
24km
Pode ser
representada em
forma de fração:
1
2.400.000

17. Escala Gráfica
Escala Gráfica
1cm = 220km
Segmento de
reta

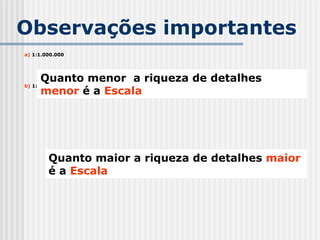

18. Observações importantes
a) 1:1.000.000
b) 1:10.000
Quanto menor a riqueza de detalhes
menor é a Escala
Quanto maior a riqueza de detalhes maior
é a Escala

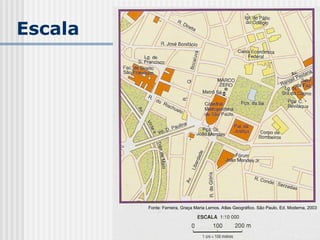

19. Escala
Fonte: Ferreira, Graça Maria Lemos. Atlas Geográfico. São Paulo, Ed. Moderna, 2003

20. Escala
Fonte: Ferreira, Graça Maria Lemos. Atlas Geográfico. São Paulo, Ed. Moderna, 2003

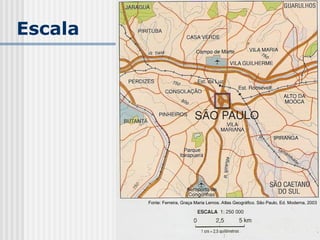

21. Escala
Fonte: Ferreira, Graça Maria Lemos. Atlas Geográfico. São Paulo, Ed. Moderna, 2003

22. Escala
Óss!
Aí
maluco,
eu moro
aqui,
certo?
Fonte: Ferreira, Graça Maria Lemos. Atlas Geográfico. São Paulo, Ed. Moderna, 2003

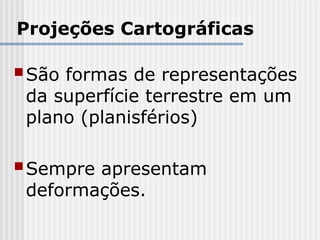

23. Projeções Cartográficas
São formas de representações
da superfície terrestre em um
plano (planisférios)
Sempre apresentam
deformações.

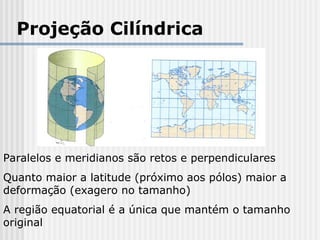

24. Projeção Cilíndrica
Paralelos e meridianos são retos e perpendiculares
Quanto maior a latitude (próximo aos pólos) maior a
deformação (exagero no tamanho)
A região equatorial é a única que mantém o tamanho
original

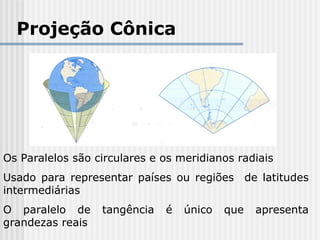

25. Projeção Cônica
Os Paralelos são circulares e os meridianos radiais
Usado para representar países ou regiões de latitudes
intermediárias
O paralelo de tangência é único que apresenta
grandezas reais

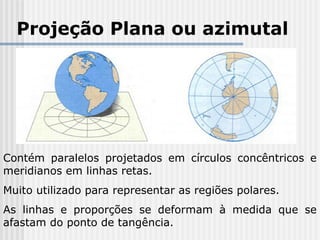

26. Projeção Plana ou azimutal
Contém paralelos projetados em círculos concêntricos e
meridianos em linhas retas.
Muito utilizado para representar as regiões polares.
As linhas e proporções se deformam à medida que se
afastam do ponto de tangência.

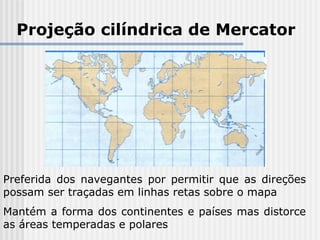

27. Projeção cilíndrica de Mercator
Preferida dos navegantes por permitir que as direções
possam ser traçadas em linhas retas sobre o mapa
Mantém a forma dos continentes e países mas distorce
as áreas temperadas e polares

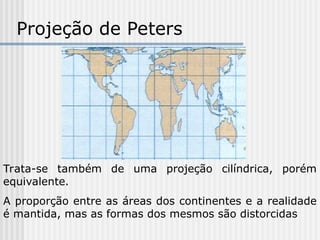

28. Projeção de Peters
Trata-se também de uma projeção cilíndrica, porém
equivalente.
A proporção entre as áreas dos continentes e a realidade
é mantida, mas as formas dos mesmos são distorcidas

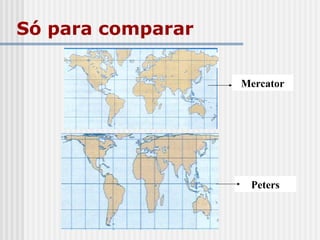

29. Só para comparar
Mercator
Peters

30. Projeção de Robinson
Os paralelos são linhas retas e os meridianos linhas
curvas.
As zonas centrais apresentam grande exatidão, tanto
em área como em configuração, mas as áreas polares
apresentam ainda distorções quanto a área.

31. Projeção de Mollweide e Aitoff
Possuem formatos elípticos
Conservam a proporção ou equivalência da área
representada, em detrimento da forma

32. Projeção interrompida de Goode
Tem a finalidade de mostrar a equivalência das
massas continentais e oceânicas

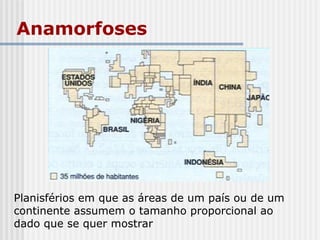

33. Anamorfoses
Planisférios em que as áreas de um país ou de um
continente assumem o tamanho proporcional ao
dado que se quer mostrar
