1. Instrução para Plano de Revisão de 50 hs
Realizada pelo comboista e mecânico da frente

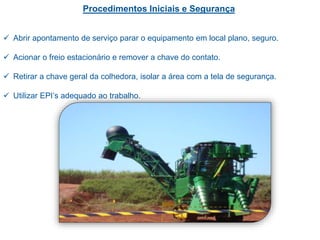

2. Procedimentos Iniciais e Segurança
 Abrir apontamento de serviço parar o equipamento em local plano, seguro.
 Acionar o freio estacionário e remover a chave do contato.
 Retirar a chave geral da colhedora, isolar a área com a tela de segurança.
 Utilizar EPI’s adequado ao trabalho.

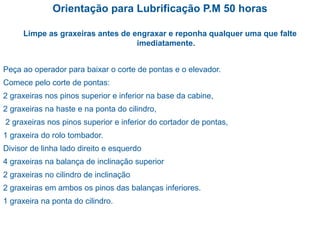

3. Orientação para Lubrificação P.M 50 horas
Limpe as graxeiras antes de engraxar e reponha qualquer uma que falte
imediatamente.
Peça ao operador para baixar o corte de pontas e o elevador.
Comece pelo corte de pontas:
2 graxeiras nos pinos superior e inferior na base da cabine,
2 graxeiras na haste e na ponta do cilindro,
2 graxeiras nos pinos superior e inferior do cortador de pontas,
1 graxeira do rolo tombador.
Divisor de linha lado direito e esquerdo
4 graxeiras na balança de inclinação superior
2 graxeiras no cilindro de inclinação
2 graxeiras em ambos os pinos das balanças inferiores.
1 graxeira na ponta do cilindro.

4. 2 Graxeiras – pinos sup. e
inf. do cortador de pontas
2 Graxeiras – pinos sup. e
inf. Da cabine
2 Graxeiras – haste
e ponta do cilindro

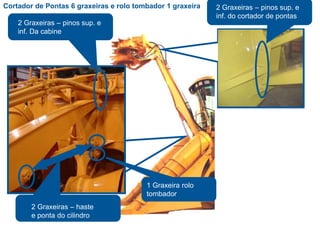

Cortador de Pontas 6 graxeiras e rolo tombador 1 graxeira
1 Graxeira rolo
tombador

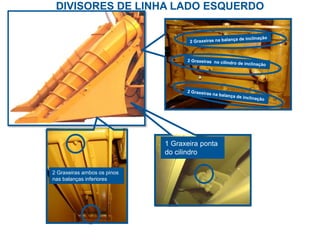

5. DIVISORES DE LINHA LADO ESQUERDO
1 Graxeira ponta
do cilindro
2 Graxeiras ambos os pinos
nas balanças inferiores

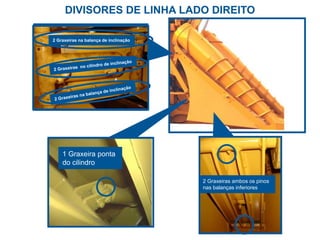

6. DIVISORES DE LINHA LADO DIREITO
1 Graxeira ponta
do cilindro
2 Graxeiras ambos os pinos
nas balanças inferiores
2 Graxeiras na balança de inclinação

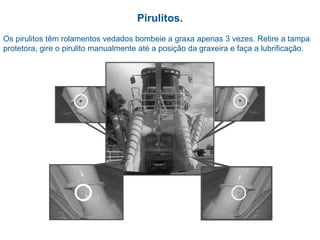

7. Pirulitos.
Os pirulitos têm rolamentos vedados bombeie a graxa apenas 3 vezes. Retire a tampa
protetora, gire o pirulito manualmente até a posição da graxeira e faça a lubrificação.

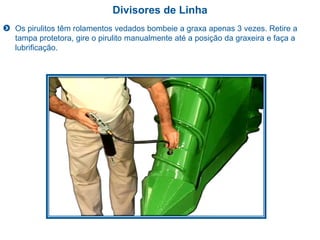

8. Divisores de Linha
Os pirulitos têm rolamentos vedados bombeie a graxa apenas 3 vezes. Retire a
tampa protetora, gire o pirulito manualmente até a posição da graxeira e faça a
lubrificação.

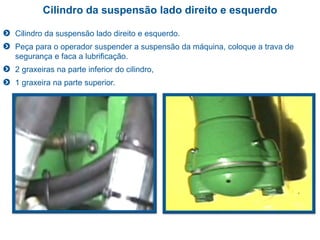

9. Cilindro da suspensão lado direito e esquerdo
Cilindro da suspensão lado direito e esquerdo.
Peça para o operador suspender a suspensão da máquina, coloque a trava de
segurança e faca a lubrificação.
2 graxeiras na parte inferior do cilindro,
1 graxeira na parte superior.

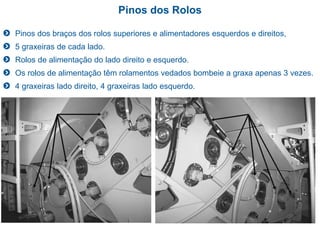

10. Pinos dos Rolos
Pinos dos braços dos rolos superiores e alimentadores esquerdos e direitos,
5 graxeiras de cada lado.
Rolos de alimentação do lado direito e esquerdo.
Os rolos de alimentação têm rolamentos vedados bombeie a graxa apenas 3 vezes.
4 graxeiras lado direito, 4 graxeiras lado esquerdo.

11. 11 PLANO DE CONFIABILIDADE

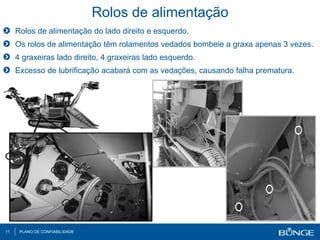

Rolos de alimentação
Rolos de alimentação do lado direito e esquerdo.
Os rolos de alimentação têm rolamentos vedados bombeie a graxa apenas 3 vezes.
4 graxeiras lado direito, 4 graxeiras lado esquerdo.
Excesso de lubrificação acabará com as vedações, causando falha prematura.

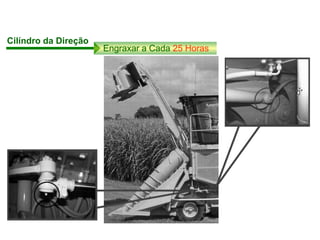

12. Cilíndro da Direção
Engraxar a Cada 25 Horas

13. 13 PLANO DE CONFIABILIDADE
Extrator Primário
5 graxeiras no anel de apoio do extrator,
2 graxeiras nas roldanas.
Pontos de lubrfiicação

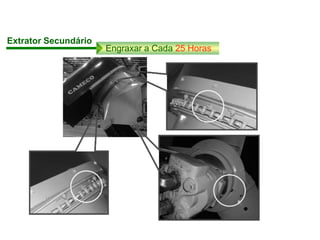

14. Extrator Secundário
Engraxar a Cada 25 Horas

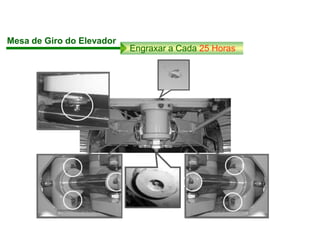

15. Mesa de Giro do Elevador
Engraxar a Cada 25 Horas

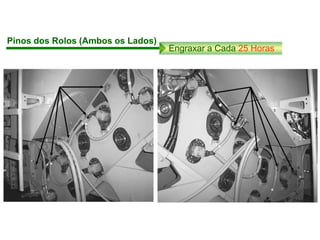

16. Pinos dos Rolos (Ambos os Lados)
Engraxar a Cada 25 Horas

17. Os rolos de alimentação têm rolamentos vedados.
Bombeie a graxa apenas 3 vezes a cada 250 horas.
Excesso de lubrificação acabará com as vedações, causando
falha prematura.
UTILIZE A BOMBA DE GRAXA FORNECIDA
JUNTO COM A MÁQUINA.
Lubrificação a Cada 250Horas
Rolos de Alimentação

18. Rolos de Alimentação (Direita)
Engraxar a Cada 250 Horas

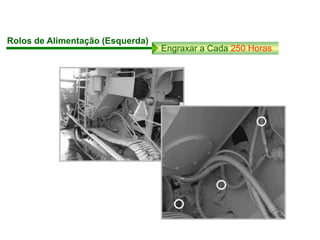

19. Rolos de Alimentação (Esquerda)
Engraxar a Cada 250 Horas

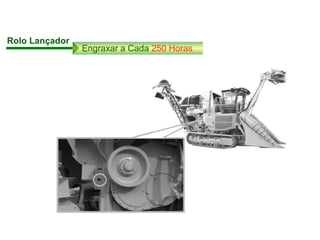

20. Rolo Lançador
Engraxar a Cada 250 Horas

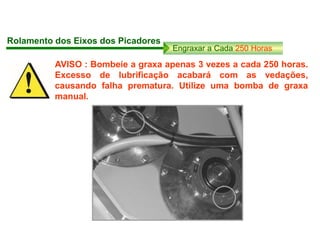

21. AVISO : Bombeie a graxa apenas 3 vezes a cada 250 horas.
Excesso de lubrificação acabará com as vedações,
causando falha prematura. Utilize uma bomba de graxa
manual.
Rolamento dos Eixos dos Picadores
Engraxar a Cada 250 Horas

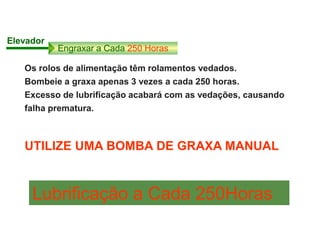

22. Os rolos de alimentação têm rolamentos vedados.
Bombeie a graxa apenas 3 vezes a cada 250 horas.
Excesso de lubrificação acabará com as vedações, causando
falha prematura.
UTILIZE UMA BOMBA DE GRAXA MANUAL
Lubrificação a Cada 250Horas

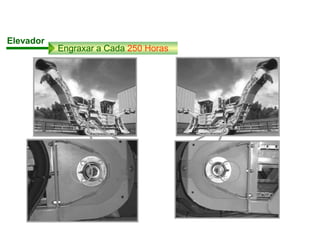

Elevador
Engraxar a Cada 250 Horas

23. Elevador
Engraxar a Cada 250 Horas

24. Limpe as graxeiras antes de engraxar e reponha qualquer uma que falte imediatamente.
Peça ao operador para baixar o corte de pontas e o elevador.
Comece pelo corte de pontas:
2 graxeiras nos pinos superior e inferior na base da cabine,
2 graxeiras na haste e na ponta do cilindro,
2 graxeiras nos pinos superior e inferior do cortador de pontas,
1 graxeira do rolo tombador

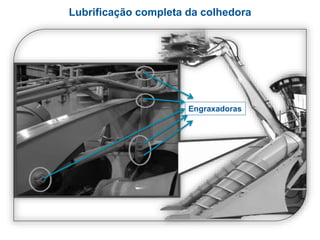

25. Lubrificação completa da colhedora
Engraxadoras
