1. Paulo Luiz - Téc.

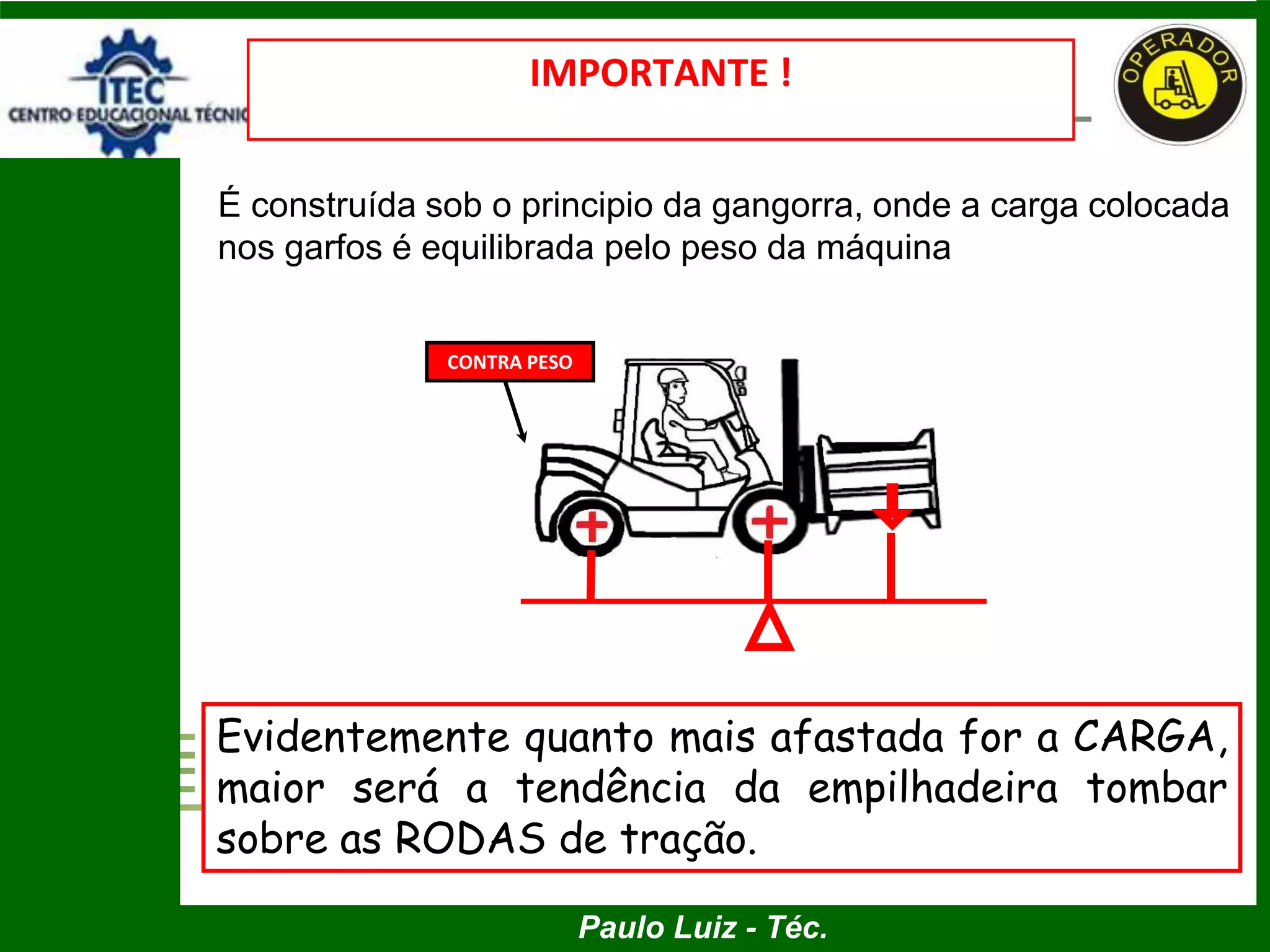

CONTRA PESO
O centro de rotação ou o apoio da gangorra é o centro das
rodas dianteiras.
É construída sob o principio da gangorra, onde a carga colocada
nos garfos é equilibrada pelo peso da máquina
COMO FUNCIONA ?
IMPORTANTE !
Evidentemente quanto mais afastada for a CARGA,
maior será a tendência da empilhadeira tombar
sobre as RODAS de tração.
2. Paulo Luiz - Téc.

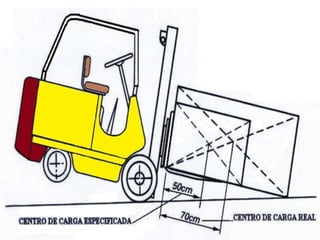

CAPACIDADE:
ATÉ ____________________________999 KG – D = 40 CM
DE 1000 a______________________4.999 KG – D = 50 CM
MAIS DE_______________________5.000 KG – D = 60 CM
4. Paulo Luiz - Téc.

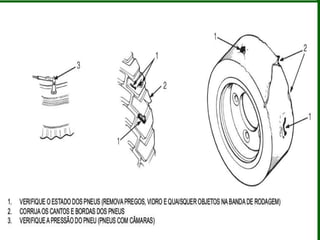

IMPORTANTE !
A escolha do tipo de PNEUS é em função das condições de
OPERAÇÃO, LOCAL, PISO, RAMPA e distância a ser
percorrida.
PNEUS COM CÂMARA DE AR – São usados em
serviços pesados, operações externas e TERRENOS
IRREGULARES;
PNEUS MACIÇOS - Indicados para pisos lisos e internos e são
utilizados em empilhadeiras de alta elevação dos garfos, pois
permite uma estabilidade do equipamento. NÃO são indicados
para pisos IRREGULARES.
5. Paulo Luiz - Téc.

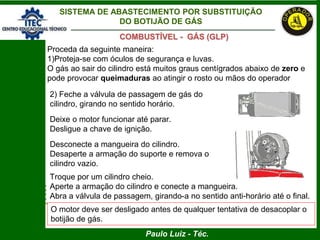

COMBUSTÍVEL - GÁS (GLP)
SISTEMA DE ABASTECIMENTO POR SUBSTITUIÇÃO
DO BOTIJÃO DE GÁS
Proceda da seguinte maneira:
1)Proteja-se com óculos de segurança e luvas.
O gás ao sair do cilindro está muitos graus centígrados abaixo de zero e
pode provocar queimaduras ao atingir o rosto ou mãos do operador
2) Feche a válvula de passagem de gás do
cilindro, girando no sentido horário.
Deixe o motor funcionar até parar.
Desligue a chave de ignição.
Desconecte a mangueira do cilindro.
Desaperte a armação do suporte e remova o
cilindro vazio.
Troque por um cilindro cheio.
Aperte a armação do cilindro e conecte a mangueira.
Abra a válvula de passagem, girando-a no sentido anti-horário até o final.
O motor deve ser desligado antes de qualquer tentativa de desacoplar o
botijão de gás.
6. Paulo Luiz - Téc.

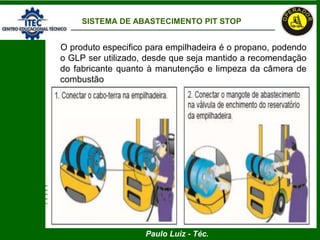

SISTEMA DE ABASTECIMENTO PIT STOP
O produto especifico para empilhadeira é o propano, podendo
o GLP ser utilizado, desde que seja mantido a recomendação
do fabricante quanto à manutenção e limpeza da câmera de
combustão
7. Paulo Luiz - Téc.

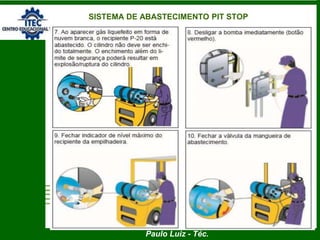

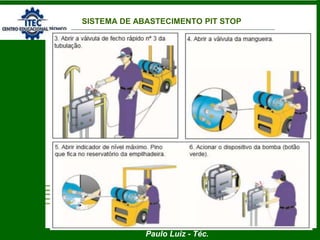

SISTEMA DE ABASTECIMENTO PIT STOP
8. Paulo Luiz - Téc.
SISTEMA DE ABASTECIMENTO PIT STOP
9. Paulo Luiz - Téc.

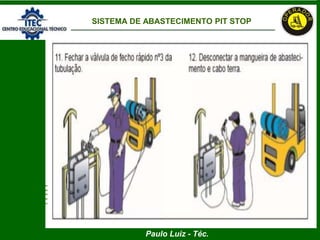

SISTEMA DE ABASTECIMENTO PIT STOP
10. Paulo Luiz - Téc.

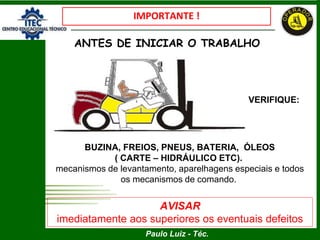

IMPORTANTE !
ANTES DE INICIAR O TRABALHO
BUZINA, FREIOS, PNEUS, BATERIA, ÓLEOS
( CARTE – HIDRÁULICO ETC).
mecanismos de levantamento, aparelhagens especiais e todos
os mecanismos de comando.
AVISAR
imediatamente aos superiores os eventuais defeitos
VERIFIQUE:
11. Paulo Luiz - Téc.

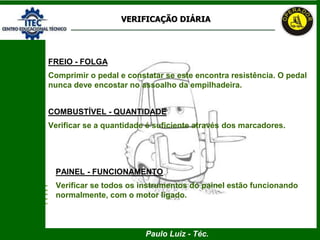

VERIFICAÇÃO DIÁRIA
FREIO - FOLGA
Comprimir o pedal e constatar se este encontra resistência. O pedal
nunca deve encostar no assoalho da empilhadeira.
COMBUSTÍVEL - QUANTIDADE
Verificar se a quantidade é suficiente através dos marcadores.
PAINEL - FUNCIONAMENTO
Verificar se todos os instrumentos do painel estão funcionando
normalmente, com o motor ligado.
12. Paulo Luiz - Téc.

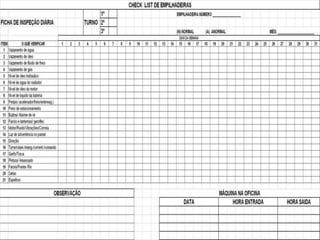

ATENÇÃO
SEMPRE PREECHA O CHECK – LIST,
ANTES DE INICIAR SUA ATIVIDADE, E SE
FOR DETECTADO ALGUM PROBLEMA,
ENTRE EM CONTATO COM A
MANUTENÇÃO E SUA SUPERVISÃO.
13. Paulo Luiz - Téc.

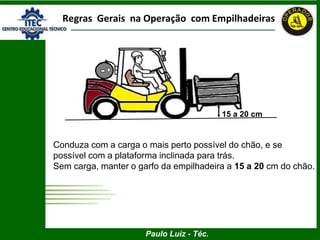

Regras Gerais na Operação com Empilhadeiras
15 a 20 cm
Conduza com a carga o mais perto possível do chão, e se
possível com a plataforma inclinada para trás.
Sem carga, manter o garfo da empilhadeira a 15 a 20 cm do chão.
14. Paulo Luiz - Téc.

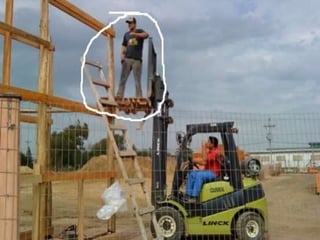

OPERAÇÃO DA EMPILHADEIRA
Excepcionalmente, os veículos poderão ser usados para
elevar pessoas para fazer REPAROS e EMERGÊNCIA.
Nunca eleve ninguém sem o uso de uma plataforma fixada
adequadamente aos garfos e ao guarda-carga.
15. Paulo Luiz - Téc.

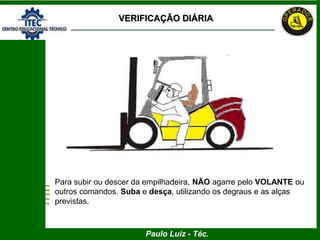

VERIFICAÇÃO DIÁRIA
Para subir ou descer da empilhadeira, NÃO agarre pelo VOLANTE ou
outros comandos. Suba e desça, utilizando os degraus e as alças
previstas.
16. Paulo Luiz - Téc.

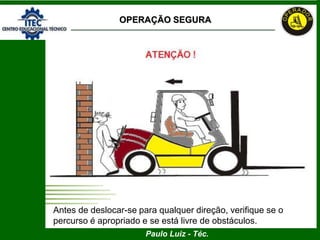

Antes de deslocar-se para qualquer direção, verifique se o
percurso é apropriado e se está livre de obstáculos.
OPERAÇÃO SEGURA
17. Paulo Luiz - Téc.

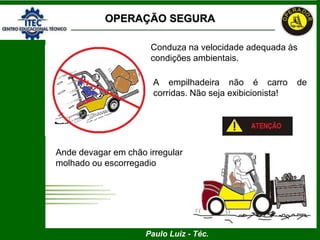

Conduza na velocidade adequada às
condições ambientais.
Ande devagar em chão irregular,
molhado ou escorregadio
A empilhadeira não é carro de
corridas. Não seja exibicionista!
OPERAÇÃO SEGURA
