O documento descreve um aparelho de corte oxiacetilênico utilizado para corte de metais. Ele funciona através da reação química entre o ferro aquecido e o oxigênio, formando óxido de ferro fundido que é arrastado pelo jato de oxigênio, cortando o metal. Seus principais componentes são o maçarico, bicos de corte, mangueiras, manômetros e cilindros de oxigênio e acetileno.

1. OXI-ACETILENO APARELHO DE CORTE

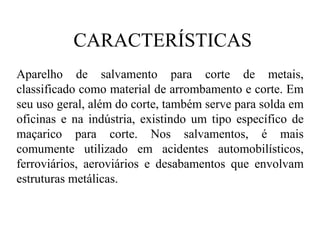

2. CARACTERÍSTICAS Aparelho de salvamento para corte de metais, classificado como material de arrombamento e corte. Em seu uso geral, além do corte, também serve para solda em oficinas e na indústria, existindo um tipo específico de maçarico para corte. Nos salvamentos, é mais comumente utilizado em acidentes automobilísticos, ferroviários, aeroviários e desabamentos que envolvam estruturas metálicas.

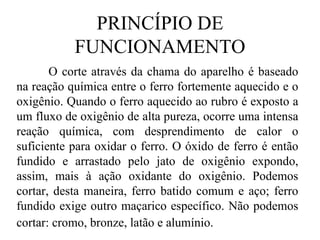

3. PRINCÍPIO DE FUNCIONAMENTO O corte através da chama do aparelho é baseado na reação química entre o ferro fortemente aquecido e o oxigênio. Quando o ferro aquecido ao rubro é exposto a um fluxo de oxigênio de alta pureza, ocorre uma intensa reação química, com desprendimento de calor o suficiente para oxidar o ferro. O óxido de ferro é então fundido e arrastado pelo jato de oxigênio expondo, assim, mais à ação oxidante do oxigênio. Podemos cortar, desta maneira, ferro batido comum e aço; ferro fundido exige outro maçarico específico. Não podemos cortar: cromo, bronze, latão e alumínio.

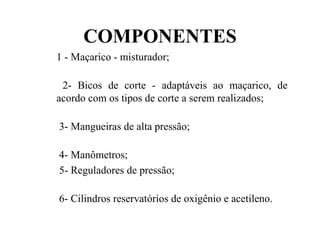

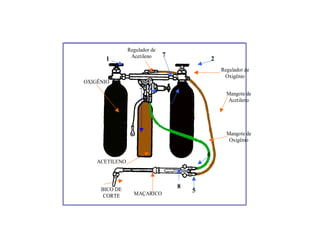

4. COMPONENTES 1 - Maçarico - misturador; 2- Bicos de corte - adaptáveis ao maçarico, de acordo com os tipos de corte a serem realizados; 3- Mangueiras de alta pressão; 4- Manômetros; 5- Reguladores de pressão; 6- Cilindros reservatórios de oxigênio e acetileno.

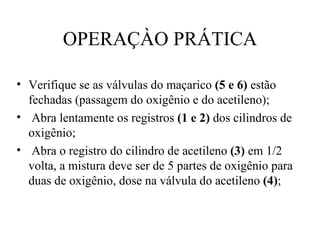

6. OPERAÇÀO PRÁTICA Verifique se as válvulas do maçarico (5 e 6) estão fechadas (passagem do oxigênio e do acetileno); Abra lentamente os registros (1 e 2) dos cilindros de oxigênio; Abra o registro do cilindro de acetileno (3) em 1/2 volta, a mistura deve ser de 5 partes de oxigênio para duas de oxigênio, dose na válvula do acetileno (4) ;

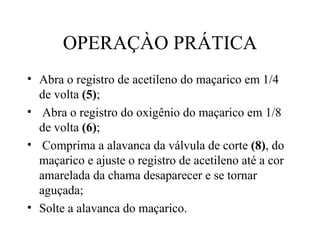

7. OPERAÇÀO PRÁTICA Abra o registro de acetileno do maçarico em 1/4 de volta (5) ; Abra o registro do oxigênio do maçarico em 1/8 de volta (6) ; Comprima a alavanca da válvula de corte (8) , do maçarico e ajuste o registro de acetileno até a cor amarelada da chama desaparecer e se tornar aguçada; Solte a alavanca do maçarico.

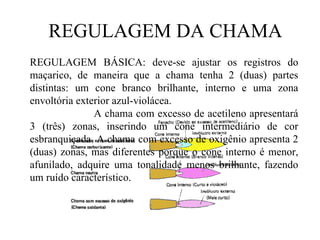

8. REGULAGEM DA CHAMA REGULAGEM BÁSICA: deve-se ajustar os registros do maçarico, de maneira que a chama tenha 2 (duas) partes distintas: um cone branco brilhante, interno e uma zona envoltória exterior azul-violácea. A chama com excesso de acetileno apresentará 3 (três) zonas, inserindo um cone intermediário de cor esbranquiçada. A chama com excesso de oxigênio apresenta 2 (duas) zonas, mas diferentes porque o cone interno é menor, afunilado, adquire uma tonalidade menos brilhante, fazendo um ruído característico.
