O documento fornece instruções sobre as partes, operação e manutenção de moto-serras. Detalha os componentes e sua função, procedimentos de ligar e desligar a moto-serra, troca de lâminas, segurança na operação e níveis de manutenção preventiva.

1. Moto-serra

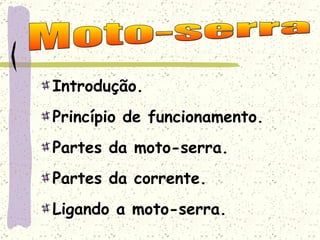

2. Introdução. Princípio de funcionamento. Partes da moto-serra. Partes da corrente. Ligando a moto-serra. Moto-serra

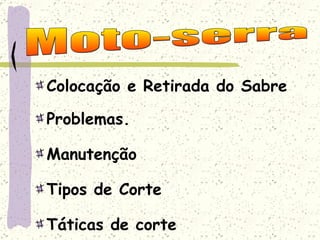

3. Colocação e Retirada do Sabre Problemas. Manutenção Tipos de Corte Táticas de corte Moto-serra

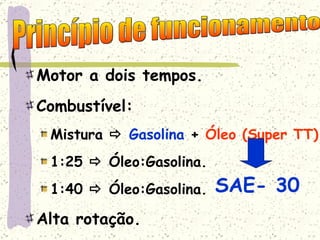

4. Motor a dois tempos. Combustível: Mistura  Gasolina + Óleo (Super TT) 1:25  Óleo:Gasolina. 1:40  Óleo:Gasolina. Alta rotação. Princípio de funcionamento SAE- 30

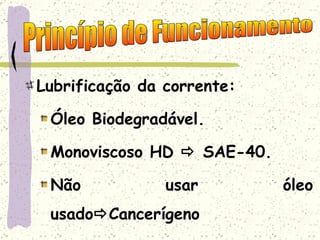

5. Lubrificação da corrente: Óleo Biodegradável. Monoviscoso HD  SAE-40. Não usar óleo usado  Cancerígeno Princípio de Funcionamento

6. Reservatório de combustível. Reservatório de óleo lubrificante da corrente. Afogador. Punho. Partes da Moto-serra

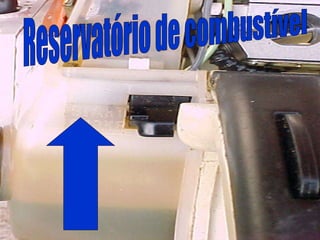

7. Reservatório de combustível

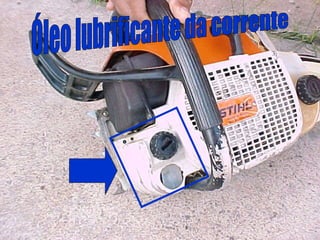

8. Óleo lubrificante da corrente

9. Afogador Shock Start

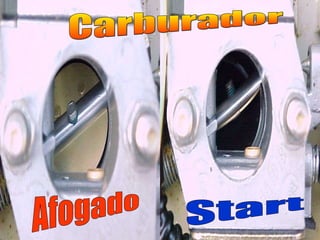

10. Afogado Start Carburador

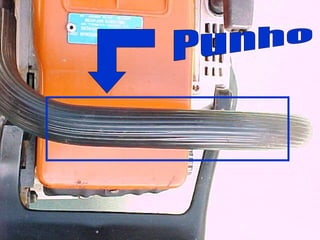

11. Punho

12. Carcaça. Sabre. Pinhão. Partes da Moto-serra

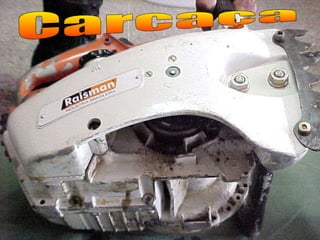

13. Carcaça

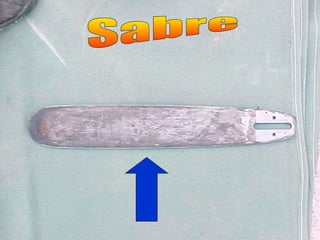

14. Sabre

15. Canaleta do Sabre Sabre

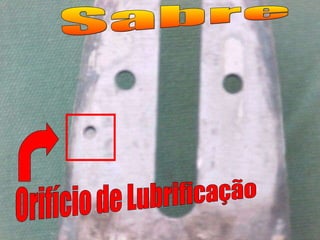

16. Sabre Orifício de Lubrificação

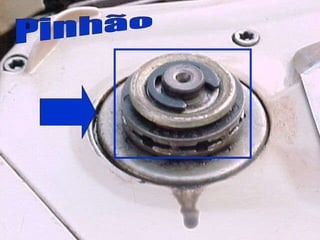

17. Pinhão

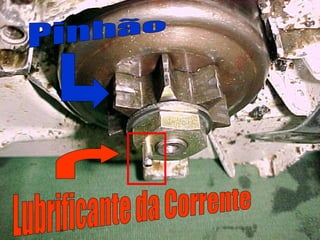

18. Pinhão Lubrificante da Corrente

19. Corrente Manopla Acelerador Filtro de ar Garras Trava Acelerador Partes da Moto-serra

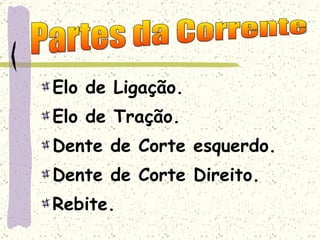

20. Elo de Ligação. Elo de Tração. Dente de Corte esquerdo. Dente de Corte Direito. Rebite. Partes da Corrente

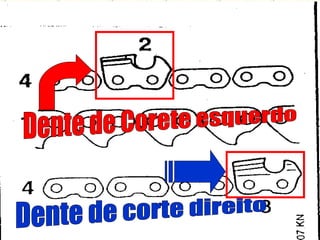

21. Dente de Corete esquerdo Dente de corte direito

22. Elo de ligação Elo de tração

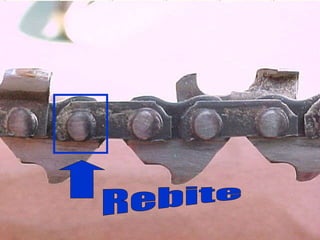

23. Rebite

24. Corrente

25. Manopla

26. Filtro de ar

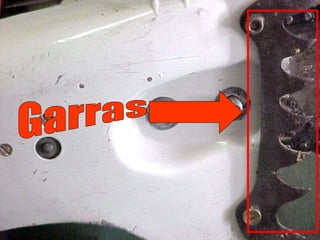

27. Garras

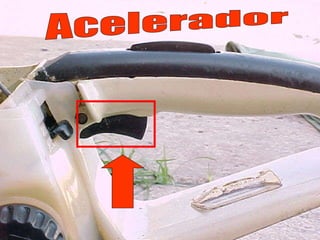

28. Acelerador

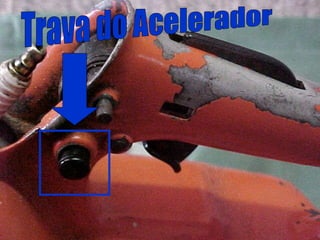

29. Trava do Acelerador

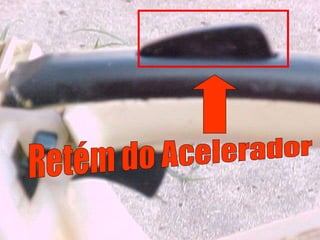

30. Retém do Acelerador

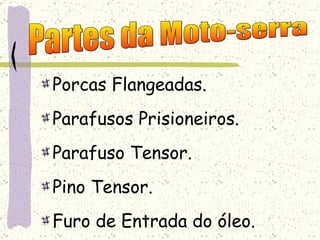

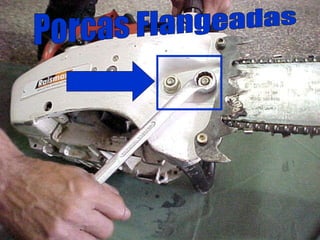

31. Porcas Flangeadas. Parafusos Prisioneiros. Parafuso Tensor. Pino Tensor. Furo de Entrada do óleo. Partes da Moto-serra

32. Porcas Flangeadas

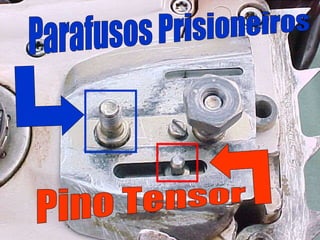

33. Parafusos Prisioneiros Pino Tensor

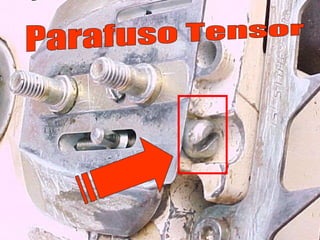

34. Parafuso Tensor

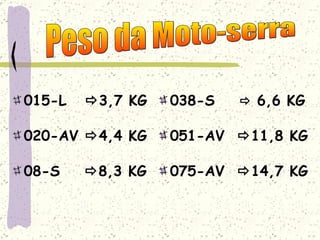

35. 015-L  3,7 KG 020-AV  4,4 KG 08-S  8,3 KG 038-S  6,6 KG 051-AV  11,8 KG 075-AV  14,7 KG Peso da Moto-serra

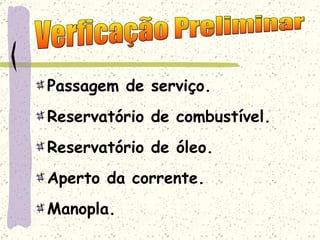

36. Passagem de serviço. Reservatório de combustível. Reservatório de óleo. Aperto da corrente. Manopla. Verficação Preliminar

37. Afogador. Vela e cachimbo  Conectados. Óleo e Mistura  Sobressalente. Lubrificação da corrente. Efetuar um pequeno corte . Verficação Preliminar

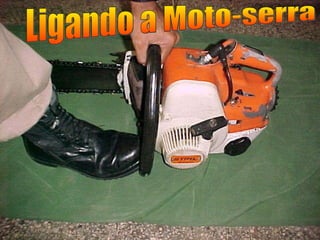

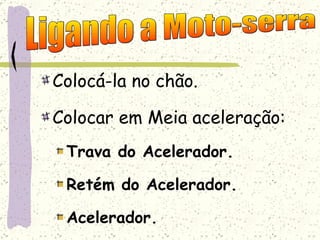

38. Colocá-la no chão. Colocar em Meia aceleração: Trava do Acelerador. Retém do Acelerador. Acelerador. Ligando a Moto-serra

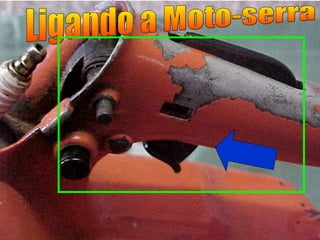

39. Ligando a Moto-serra

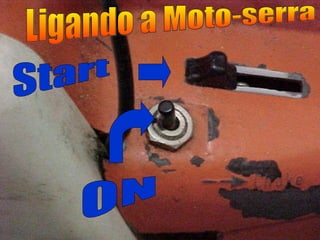

40. Ligando a Moto-serra Start ON

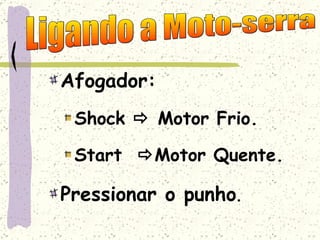

41. Afogador: Shock  Motor Frio. Start  Motor Quente. Pressionar o punho . Ligando a Moto-serra

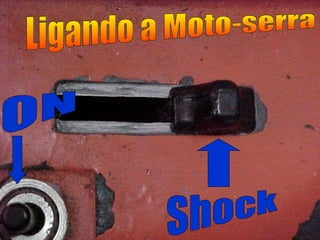

42. Ligando a Moto-serra ON Shock

43. Ligando a Moto-serra

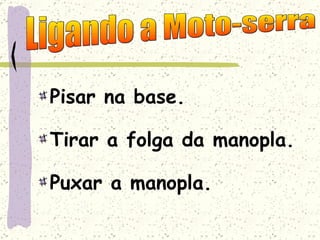

44. Pisar na base. Tirar a folga da manopla. Puxar a manopla. Ligando a Moto-serra

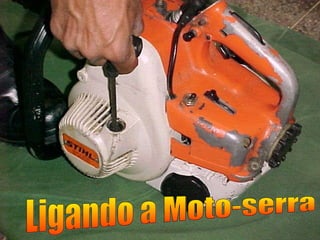

45. Ligando a Moto-serra

46. Ligada: Destravar meia aceleração. Verificar Lubrificação da corrente. Evitar imprimir alta rotação logo no início. Ligando a Moto-serra

47. Ligando a Moto-serra Lubrificação da corrente

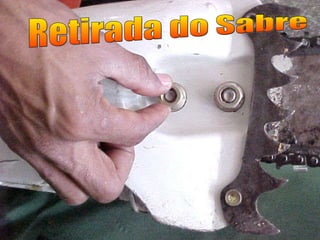

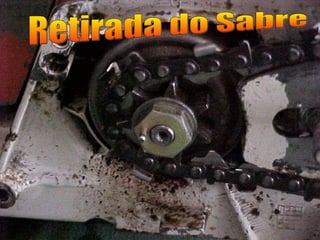

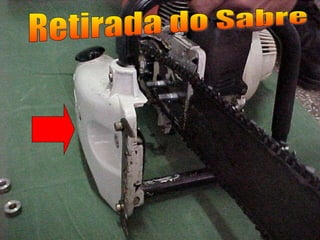

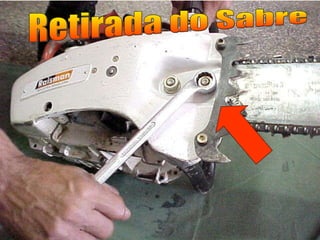

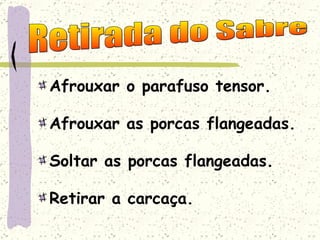

48. Afrouxar o parafuso tensor. Afrouxar as porcas flangeadas. Soltar as porcas flangeadas. Retirar a carcaça. Retirada do Sabre

49. Retirada do Sabre

50. Retirada do Sabre

51. Retirada do Sabre

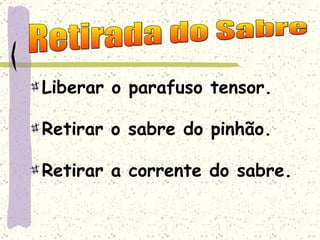

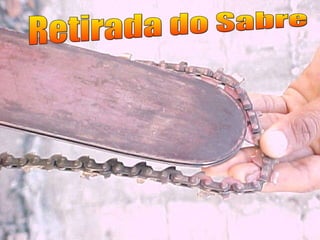

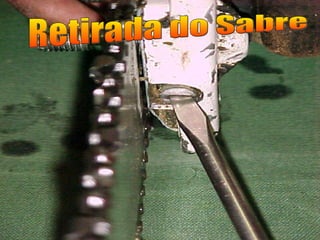

52. Liberar o parafuso tensor. Retirar o sabre do pinhão. Retirar a corrente do sabre. Retirada do Sabre

53. Retirada do Sabre

54. Retirada do Sabre

55. Retirada do Sabre

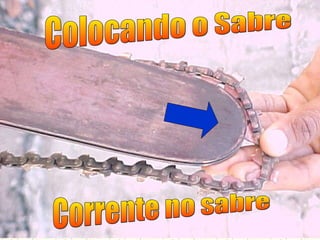

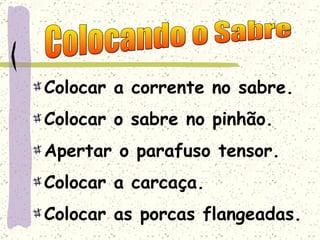

56. Colocar a corrente no sabre. Colocar o sabre no pinhão. Apertar o parafuso tensor. Colocar a carcaça. Colocar as porcas flangeadas. Colocando o Sabre

57. Colocando o Sabre Corrente no sabre

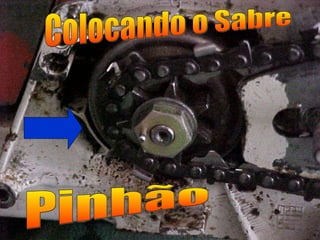

58. Colocando o Sabre Pinhão

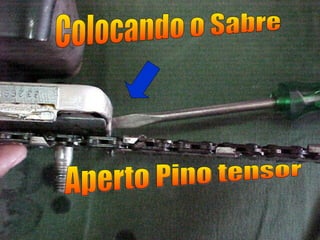

59. Colocando o Sabre Aperto Pino tensor

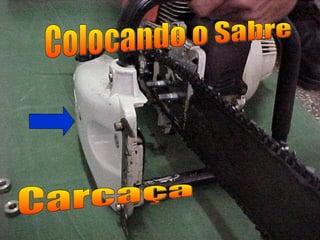

60. Colocando o Sabre Carcaça

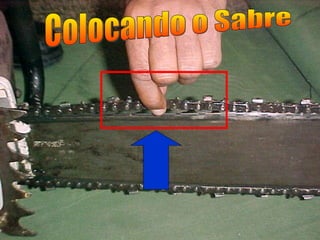

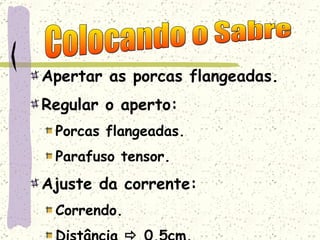

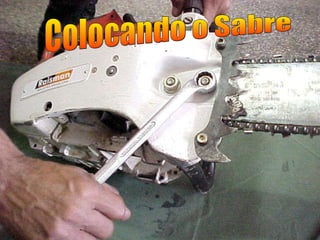

61. Apertar as porcas flangeadas. Regular o aperto: Porcas flangeadas. Parafuso tensor. Ajuste da corrente: Correndo. Distância  0,5cm. Colocando o Sabre

62. Colocando o Sabre

63. Colocando o Sabre

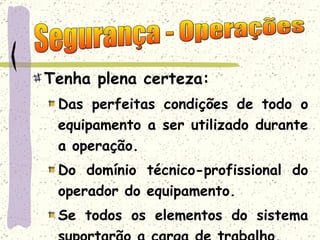

64. Tenha plena certeza: Das perfeitas condições de todo o equipamento a ser utilizado durante a operação. Do domínio técnico-profissional do operador do equipamento. Se todos os elementos do sistema suportarão a carga de trabalho. Segurança - Operações

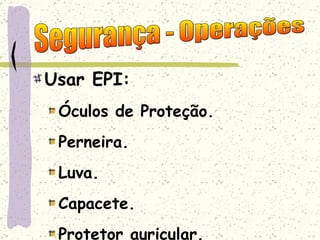

65. Usar EPI: Óculos de Proteção. Perneira. Luva. Capacete. Protetor auricular. Segurança - Operações

66. Ligar a moto-serra no chão. Isolar o local de corte. Somente um operador. Nunca usar a moto-serra num plano superior ao tronco do operador. Segurança - Operações

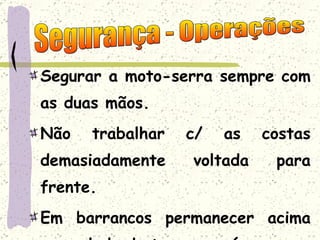

67. Segurar a moto-serra sempre com as duas mãos. Não trabalhar c/ as costas demasiadamente voltada para frente. Em barrancos permanecer acima ou ao lado do tronco ou árvore. Segurança - Operações

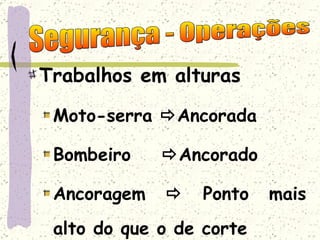

68. Trabalhos em alturas Moto-serra  Ancorada Bombeiro  Ancorado Ancoragem  Ponto mais alto do que o de corte Segurança - Operações

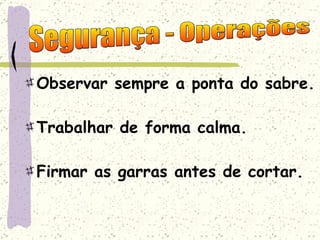

69. Observar sempre a ponta do sabre. Trabalhar de forma calma. Firmar as garras antes de cortar. Segurança - Operações

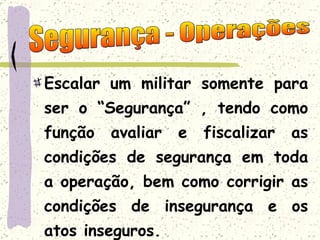

70. Escalar um militar somente para ser o “Segurança” , tendo como função avaliar e fiscalizar as condições de segurança em toda a operação, bem como corrigir as condições de insegurança e os atos inseguros. Segurança - Operações

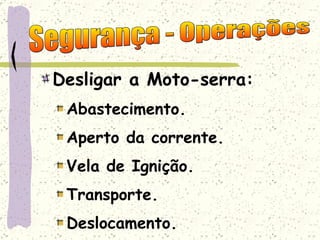

71. Desligar a Moto-serra: Abastecimento. Aperto da corrente. Vela de Ignição. Transporte. Deslocamento. Segurança - Operações

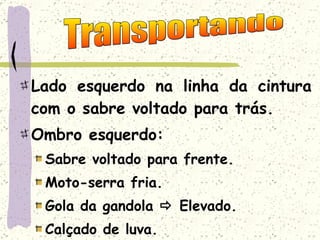

72. Lado esquerdo na linha da cintura com o sabre voltado para trás. Ombro esquerdo: Sabre voltado para frente. Moto-serra fria. Gola da gandola  Elevado. Calçado de luva. Transportando

73. Transportando

74. Transportando

75. Afogada. Motor não liga. Muita Fumaça. Poucas Lascas de Madeiras. Problemas

76. Acelerador  Stop. Retirar o Cachimbo. Retirar a Vela. Puxar a manopla 5 vezes. Afogada

77. Queimar os pólos da vela. Lixar os pólos. Distanciar os pólos: Espessura de uma gilete. Recolocar a vela. Afogada

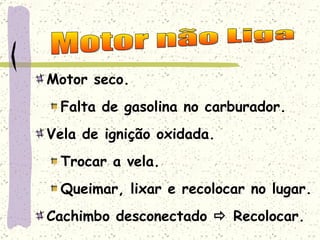

78. Motor seco. Falta de gasolina no carburador. Vela de ignição oxidada. Trocar a vela. Queimar, lixar e recolocar no lugar. Cachimbo desconectado  Recolocar. Motor não Liga

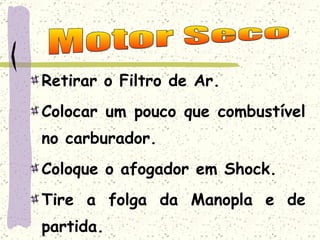

79. Retirar o Filtro de Ar. Colocar um pouco que combustível no carburador. Coloque o afogador em Shock. Tire a folga da Manopla e de partida. Motor Seco

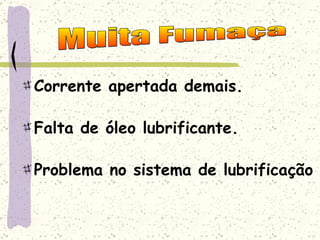

80. Corrente apertada demais. Falta de óleo lubrificante. Problema no sistema de lubrificação Muita Fumaça

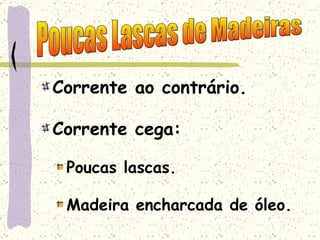

81. Corrente ao contrário. Corrente cega: Poucas lascas. Madeira encharcada de óleo. Poucas Lascas de Madeiras

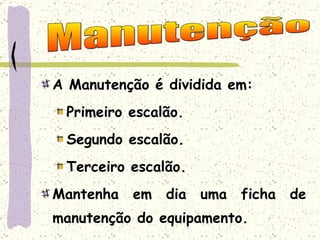

82. A Manutenção é dividida em: Primeiro escalão. Segundo escalão. Terceiro escalão. Mantenha em dia uma ficha de manutenção do equipamento. Manutenção

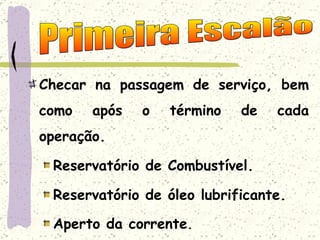

83. Checar na passagem de serviço, bem como após o término de cada operação. Reservatório de Combustível. Reservatório de óleo lubrificante. Aperto da corrente . Primeira Escalão

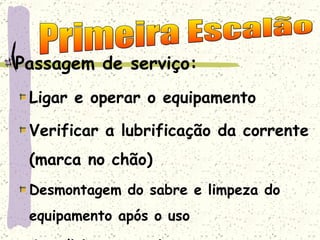

84. Passagem de serviço: Ligar e operar o equipamento Verificar a lubrificação da corrente (marca no chão) Desmontagem do sabre e limpeza do equipamento após o uso Acondicionar o equipamento corretamente Primeira Escalão

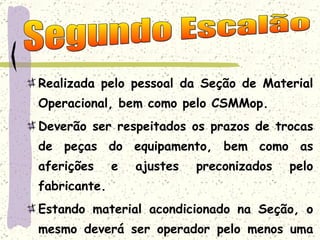

85. Realizada pelo pessoal da Seção de Material Operacional, bem como pelo CSMMop. Deverão ser respeitados os prazos de trocas de peças do equipamento, bem como as aferições e ajustes preconizados pelo fabricante. Estando material acondicionado na Seção, o mesmo deverá ser operador pelo menos uma vez por semana. Segundo Escalão

86. Troca de velas  2 anos. Limpeza do filtro de ar  mensal. Troca do filtro de ar  semestral. Troca do filtro de combustível  anualmente. Amolar a corrente.

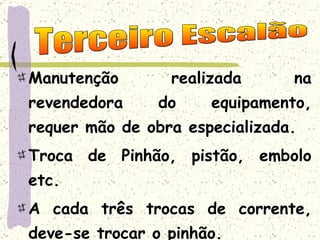

87. Manutenção realizada na revendedora do equipamento, requer mão de obra especializada. Troca de Pinhão, pistão, embolo etc. A cada três trocas de corrente, deve-se trocar o pinhão. Terceiro Escalão
