O documento descreve o sistema Gen2 de elevadores da Otis. O Gen2 oferece três principais benefícios: 1) não requer casa de máquinas, dando mais liberdade de projeto; 2) é mais compacto e eficiente energeticamente; 3) fornece uma viagem suave e confortável para os passageiros. O Gen2 representa a vanguarda da inovação de elevadores da Otis, oferecendo design revolucionário e alta confiabilidade.

1. All you need is a hoistway

3. O elevador sem casa de máquinas.
Mais liberdade para seus
projetos!
A Otis sabe que não se trata de qualquer projeto - é o seu projeto. Com o sistema
Gen2®, reexaminamos cada aspecto do elevador - desde o projeto e instalação até
o completo funcionamento e a manutenção. O resultado é um sistema que leva a
inovação em elevadores a um novo patamar, oferecendo liberdade de projeto de
uma forma que somente a Otis é capaz de oferecer.
Otis Gen2:
Nãohánecessidadede
casademáquinas
Tecnologiaverde Confortodeviagem Baixainterferênciano
processoconstrutivo
Confiabilidade
comprovada
3

4. Uma forma mais inteligente de
movimentar o elevador
Suas cintas com fios de aço revestidos com
poliuretano, patenteadas pela Otis, são mais
flexíveis que cabos de aço convencionais
e, consequentemente, possuem um raio de
curvatura muito menor. Isso possibilita uma
máquina sem engrenagem mais compacta.
Máquina sem engrenagem
mais compacta
Suas cintas flexíveis possibilitam uma
polia de tração menor, criando uma
máquina 70% menor e até 50% mais
eficiente comparada a máquinas com
engrenagem convencionais.
ENGENHARIA
INTELIGENTE
A Otis utilizou-se de seus recursos
mundiais de engenharia para redefinir
o sistema de elevadores e estabelecer
uma nova referência para projeto e
desempenho.

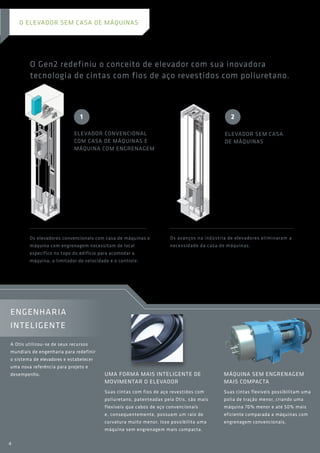

O Gen2 redefiniu o conceito de elevador com sua inovadora
tecnologia de cintas com fios de aço revestidos com poliuretano.
Os elevadores convencionais com casa de máquinas e
máquina com engrenagem necessitam de local
específico no topo do edifício para acomodar a
máquina, o limitador de velocidade e o controle.
Os avanços na indústria de elevadores eliminaram a
necessidade da casa de máquinas.
1
ELEVADOR CONVENCIONAL
COM CASA DE MÁQUINAS E
MÁQUINA COM ENGRENAGEM
2
ELEVADOR SEM CASA
DE MÁQUINAS
o elevador sem casa de máquinas
4

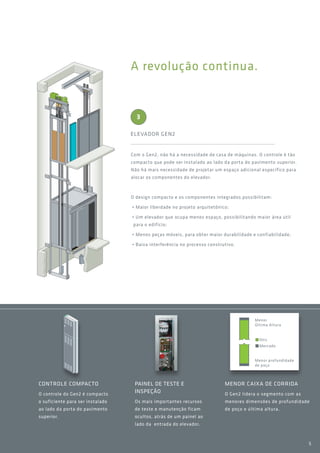

5. CONTROLE COMPACTO
O controle do Gen2 é compacto
o suficiente para ser instalado
ao lado da porta do pavimento
superior.
PAINEL DE TESTE E
INSPEÇÃO
Os mais importantes recursos
de teste e manutenção ficam
ocultos, atrás de um painel ao
lado da entrada do elevador.
MENOR CAIXA DE CORRIDA
O Gen2 lidera o segmento com as
menores dimensões de profundidade
de poço e última altura.
Menor
Última Altura
Otis
Mercado
Menor profundidade
de poço
5
A revolução continua.
3
Com o Gen2, não há a necessidade de casa de máquinas. O controle é tão
compacto que pode ser instalado ao lado da porta do pavimento superior.
Não há mais necessidade de projetar um espaço adicional específico para
alocar os componentes do elevador.
O design compacto e os componentes integrados possibilitam:
• Maior liberdade no projeto arquitetônico;
• Um elevador que ocupa menos espaço, possibilitando maior área útil
para o edifício;
• Menos peças móveis, para obter maior durabilidade e confiabilidade;
• Baixa interferência no processo construtivo.
ELEVADOR GEN2

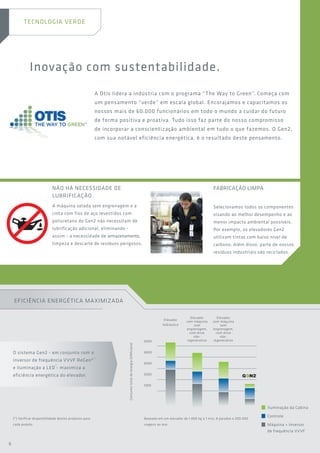

6. Inovação com sustentabilidade.
A Otis lidera a indústria com o programa “The Way to Green”. Começa com
um pensamento “verde” em escala global. Encorajamos e capacitamos os
nossos mais de 60.000 funcionários em todo o mundo a cuidar do futuro
de forma positiva e proativa. Tudo isso faz parte do nosso compromisso
de incorporar a conscientização ambiental em tudo o que fazemos. O Gen2,
com sua notável eficiência energética, é o resultado deste pensamento.
Não há necessidade de
lubrificação
A máquina selada sem engrenagem e a
cinta com fios de aço revestidos com
poliuretano do Gen2 não necessitam de
lubrificação adicional, eliminando -
assim - a necessidade de armazenamento,
limpeza e descarte de resíduos perigosos.
Fabricação Limpa
Selecionamos todos os componentes
visando ao melhor desempenho e ao
menor impacto ambiental possíveis.
Por exemplo, os elevadores Gen2
utilizam tintas com baixo nível de
carbono. Além disso, parte de nossos
resíduos industriais são reciclados.
O sistema Gen2 - em conjunto com o
inversor de frequência VVVF ReGen®
e iluminação a LED - maximiza a
eficiência energética do elevador.
Iluminação da Cabina
Controle
Máquina + Inversor
de frequência VVVF
5000
4000
3000
2000
1000
Baseado em um elevador de 1.000 kg a 1 m/s, 8 paradas e 200.000
viagens ao ano
(*) Verificar disponibilidade destes produtos para
cada projeto.
Consumototaldeenergia(kWh/ano)
Elevador
Hidráulico
Elevador
com máquina
com
engrenagem,
com drive
não-
regenerativo
Elevador
com máquina
sem
engrenagem,
com drive
não-
regenerativo
EFICIÊNCIA ENERGÉTICA MAXIMIZADA
(*)
(*)
TECNOLOGIA VERDE
6

7. Iluminação a LED (*)
A iluminação a LED reduz o consumo de
energia e dura até 10 vezes mais que as
lâmpadas fluorescentes convencionais.
Desligamento automático (*)
As luzes e o ventilador podem ser desligados
quando não houver chamada, o que torna a
iluminação a LED até 80% mais eficiente que
a iluminação convencional. Eles voltam a ligar
normalmente no momento que o botão de
chamada for pressionado.
Tecnologia regenerativa (*)
O drive VVVF regenerativo ReGen devolve a
energia elétrica gerada ao seu edifício, ao invés de
desperdiçá-la. Graças à baixa distorção por correntes
harmônicas, a energia elétrica regenerada é uma
energia limpa, o que minimiza os impactos ao sistema
elétrico de seu edifício. Todos esses fatores fazem
com que o elevador Gen2 possa ser até 75% mais
eficiente que os sistemas convencionais (máquina
com engrenagem e drive VVVF não regenerativo). E
quando se trata de consumo de energia, o Gen2 pode
consumir até 40% menos energia elétrica que os
elevadores não regenerativos e sem casa de máquinas.
(*) Verificar disponibilidade destes produtos para cada projeto.
Com o drive regenerativo ReGen da Otis:
A energia gerada pelo seu elevador é devolvida - através do drive ReGen - para a rede elétrica do
edifício.
Tecnologia verde. Presente nos elevadores Gen2.
7

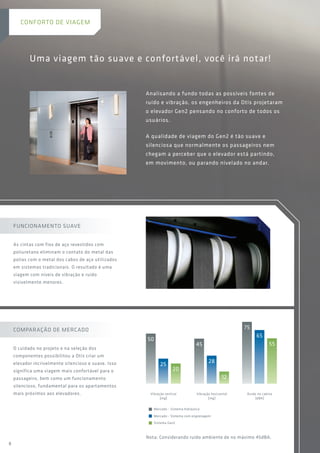

8. Uma viagem tão suave e confortável, você irá notar!
Analisando a fundo todas as possíveis fontes de
ruído e vibração, os engenheiros da Otis projetaram
o elevador Gen2 pensando no conforto de todos os
usuários.
A qualidade de viagem do Gen2 é tão suave e
silenciosa que normalmente os passageiros nem
chegam a perceber que o elevador está partindo,
em movimento, ou parando nivelado no andar.
Funcionamento suave
As cintas com fios de aço revestidos com
poliuretano eliminam o contato do metal das
polias com o metal dos cabos de aço utilizados
em sistemas tradicionais. O resultado é uma
viagem com níveis de vibração e ruído
visivelmente menores.
Comparação de mercado
O cuidado no projeto e na seleção dos
componentes possibilitou a Otis criar um
elevador incrivelmente silencioso e suave. Isso
significa uma viagem mais confortável para o
passageiro, bem como um funcionamento
silencioso, fundamental para os apartamentos
mais próximos aos elevadores.
50
45
75
25
28
65
20
12
55
Vibração vertical
[mg]
Mercado - Sistema hidráulico
Mercado - Sistema com engrenagem
Sistema Gen2
Vibração horizontal
[mg]
Ruído na cabina
[dBA]
Nota: Considerando ruído ambiente de no máximo 45dBA.
CONFORTO DE VIAGEM
8

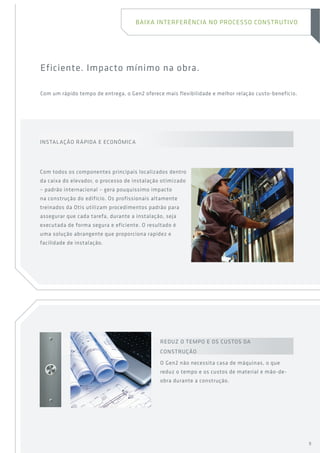

9. Eficiente. Impacto mínimo na obra.
Com um rápido tempo de entrega, o Gen2 oferece mais flexibilidade e melhor relação custo-benefício.
REDUZ O TEMPO E OS CUSTOS DA
CONSTRUÇÃO
O Gen2 não necessita casa de máquinas, o que
reduz o tempo e os custos de material e mão-de-
obra durante a construção.
Instalação rápida e econômica
Com todos os componentes principais localizados dentro
da caixa do elevador, o processo de instalação otimizado
– padrão internacional – gera pouquíssimo impacto
na construção do edifício. Os profissionais altamente
treinados da Otis utilizam procedimentos padrão para
assegurar que cada tarefa, durante a instalação, seja
executada de forma segura e eficiente. O resultado é
uma solução abrangente que proporciona rapidez e
facilidade de instalação.
Baixa interferência no processo construtivo
9

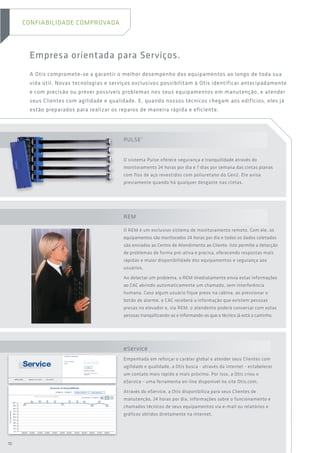

10. REM
O REM é um exclusivo sistema de monitoramento remoto. Com ele, os
equipamentos são monitorados 24 horas por dia e todos os dados coletados
são enviados ao Centro de Atendimento ao Cliente. Isto permite a detecção
de problemas de forma pró-ativa e precisa, oferecendo respostas mais
rápidas e maior disponibilidade dos equipamentos e segurança aos
usuários.
Ao detectar um problema, o REM imediatamente envia estas informações
ao CAC abrindo automaticamente um chamado, sem interferência
humana. Caso algum usuário fique preso na cabina, ao pressionar o
botão de alarme, o CAC receberá a informação que existem pessoas
presas no elevador e, via REM, o atendente poderá conversar com estas
pessoas tranqüilizando-as e informando-as que o técnico já está a caminho.
eService
Empenhada em reforçar o caráter global e atender seus Clientes com
agilidade e qualidade, a Otis busca - através da internet - estabelecer
um contato mais rápido e mais próximo. Por isso, a Otis criou o
eService - uma ferramenta on-line disponível no site Otis.com.
Através do eService, a Otis disponibiliza para seus Clientes de
manutenção, 24 horas por dia, informações sobre o funcionamento e
chamados técnicos de seus equipamentos via e-mail ou relatórios e
gráficos obtidos diretamente na internet.
Empresa orientada para Serviços.
A Otis compromete-se a garantir o melhor desempenho dos equipamentos ao longo de toda sua
vida útil. Novas tecnologias e serviços exclusivos possibilitam à Otis identificar antecipadamente
e com precisão ou prever possíveis problemas nos seus equipamentos em manutenção, e atender
seus Clientes com agilidade e qualidade. E, quando nossos técnicos chegam aos edifícios, eles já
estão preparados para realizar os reparos de maneira rápida e eficiente.
Pulse®
O sistema Pulse oferece segurança e tranquilidade através do
monitoramento 24 horas por dia e 7 dias por semana das cintas planas
com fios de aço revestidos com poliuretano do Gen2. Ele avisa
previamente quando há qualquer desgaste nas cintas.
CONFIABILIDADE COMPROVADA
10

11. Na Otis, a confiabilidade é a garantia de
projeto excepcional.
O Gen2 representa o auge do comprometimento da Otis na busca da
perfeição em tecnologia de elevadores. Com suas cintas planas flexíveis
com fios de aço revestidos com poliuretano e seus componentes eficientes
energeticamente, que não necessitam de lubrificação, o Gen2 estabelece
uma nova referência de projeto e desempenho de elevadores. Com recordes
de segurança no segmento e confiabilidade comprovada, o Gen2 é o elevador
com o qual você pode contar.
11

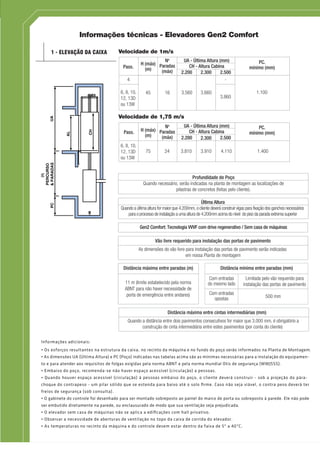

12. Informações técnicas - Elevadores Gen2 Comfort
UA
AL
CH
PC
PERCURSO
&PARADAS1 - ELEVAÇÃO DA CAIXA
Gen2 Comfort: Tecnologia VVVF com drive regenerativo / Sem casa de máquinas
Profundidade de Poço
Quando necessário, serão indicadas na planta de montagem as localizações de
pilastras de concretos (feitas pelo cliente).
Última Altura
Quando a última altura for maior que 4.200mm, o cliente deverá construir vigas para fixação dos ganchos necessários
para o processo de instalação a uma altura de 4.200mm acima do nível do piso da parada extrema superior
Vão livre requerido para instalação das portas de pavimento
Distância máxima entre cintas intermediárias (mm)
As dimensões do vão livre para instalação das portas de pavimento serão indicadas
em nossa Planta de montagem
Quando a distância entre dois pavimentos consecutivos for maior que 3.000 mm, é obrigatório a
construção de cinta intermediária entre estes pavimentos (por conta do cliente)
Distância máxima entre paradas (m)
11 m (limite estabelecido pela norma
ABNT para não haver necessidade de
porta de emergência entre andares)
Distância mínima entre paradas (mm)
Com entradas
do mesmo lado
Limitada pelo vão requerido para
instalação das portas de pavimento
Com entradas
opostas 500 mm
Pass.
Pass.
H (máx)
(m)
H (máx)
(m)
No
Paradas
(máx)
No
Paradas
(máx)
UA - Última Altura (mm)
UA - Última Altura (mm)
PC.
mínimo (mm)
PC.
mínimo (mm)
CH - Altura Cabina
CH - Altura Cabina
2.200
2.200
2.300
2.300
2.500
2.500
-
3.860
1.100
4
6, 8, 10,
12, 13D
ou 13W
6, 8, 10,
12, 13D
ou 13W
45 16
75 24 3.810 3.910 4.110 1.400
3.560 3.660
(H)
Velocidade de 1m/s
Velocidade de 1,75 m/s
Informações adicionais:
• Os esforços resultantes na estrutura da caixa, no recinto da máquina e no fundo do poço serão informados na Planta de Montagem.
• As dimensões UA (Última Altura) e PC (Poço) indicadas nas tabelas acima são as mínimas necessárias para a instalação do equipamen-
to e para atender aos requisitos de folgas exigidas pela norma ABNT e pela norma mundial Otis de segurança (WWJSSS).
• Embaixo do poço, recomenda-se não haver espaço acessível (circulação) a pessoas.
• Quando houver espaço acessível (circulação) à pessoas embaixo do poço, o cliente deverá construir - sob a projeção do pára-
choque do contrapeso - um pilar sólido que se estenda para baixo até o solo firme. Caso não seja viável, o contra peso deverá ter
freios de segurança (sob consulta).
• O gabinete do controle foi desenhado para ser montado sobreposto ao painel do marco de porta ou sobreposto à parede. Ele não pode
ser embutido diretamente na parede, ou enclausurado de modo que sua ventilação seja prejudicada.
• O elevador sem casa de máquinas não se aplica a edificações com hall privativo.
• Observar a necessidade de aberturas de ventilação no topo da caixa de corrida do elevador.
• As temperaturas no recinto da máquina e do controle devem estar dentro da faixa de 5º a 40ºC.

13. Mão direita como mostra - Mão esquerda ao contrário

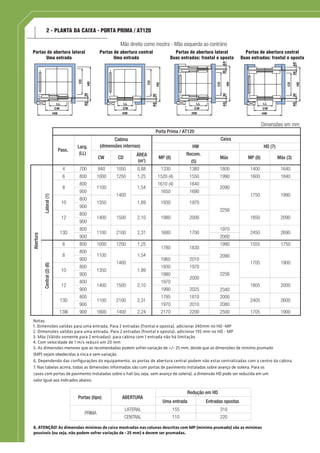

2 - PLANTA DA CAIXA - PORTA PRIMA / AT120
Portas de abertura lateral
Uma entrada
Portas de abertura lateral
Duas entradas: frontal e oposta
Portas de abertura central
Uma entrada
AS30
HD
CD
LL
CW
HW
AS30
HD
CD
LL
CW
HW
AS3030AS
HD
CD
LL
CW
HW
AS30
HD
CD
30AS
LL
CW
HW
Portas de abertura central
Duas entradas: frontal e oposta
Notas:
1. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 240mm no HD -MP
2. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 195 mm no HD - MP
3. Máx (Válido somente para 2 entradas): para cabina com 1 entrada não há limitação
4. Com velocidade de 1 m/s reduzir em 20 mm
8. ATENÇÃO! As dimensões mínimas de caixa mostradas nas colunas descritas com MP (mínimo prumado) são as mínimas
possíveis (ou seja, não podem sofrer variação de - 25 mm) e devem ser prumadas.
Recom.
(5)
4 700 840 1050 0,88 1330 1380 1800 1400 1640
6 800 1000 1250 1,25 1520 (4) 1550 1990 1600 1840
800 1610 (4) 1640
900 1650 1690
800
900
800
900
800 1970
900 2000
6 800 1000 1250 1,25 1990 1555 1750
800
2090
900 1960 2010
800 1930 1970
900 1980
2000
800 1970
900 1990 2025 2340
800 1785 1810 2000
900 1970 2010 2080
13W 900 1600 1400 2,24 2170 2200 2500 1705 1900
13D
Larg.
(LL)
Porta Prima / AT120
Abertura
8
10
12
1700 2450 2690
Central(2)(6)
1780 1830
1100
1400
1,548
1900
Cabina
(dimensões internas)
CW
1350 1,89
2256
1400 1500 2,10
13D
1805
10
1705
Pass.
12
2100 2,31 2405
2000
Máx
Caixa
HW HD (7)
MP (8) Máx (3)
1850 2090
2090
1750 1990
1970
2256
1930
1980
2000
2600
ÁREA
(m )
MP (8)
Lateral(1)
1100
1400
1,54
1400
1350
CD
1500 2,10
1100 2100 2,31 1680
1,89
1100
5. As dimensões menores que as recomendadas podem sofrer variação de +/- 25 mm, desde que as dimensões de mínimo prumado
(MP) sejam obedecidas à risca e sem variação.
6. Dependendo das configurações do equipamento, as portas de abertura central podem não estar centralizadas com o centro da cabina.
7. Nas tabelas acima, todas as dimensões informadas são com portas de pavimento instaladas sobre avanço de soleira. Para os
casos com portas de pavimento instaladas sobre o hall (ou seja, sem avanço de soleira), a dimensão HD pode ser reduzida em um
valor igual aos indicados abaixo.
Uma entrada Entradas opostas
LATERAL 155 310
CENTRAL 110 220
PRIMA
Redução em HD
Portas (tipo) ABERTURA
Dimensões em mm
2

14. Mão direita como mostra - Mão esquerda ao contrário

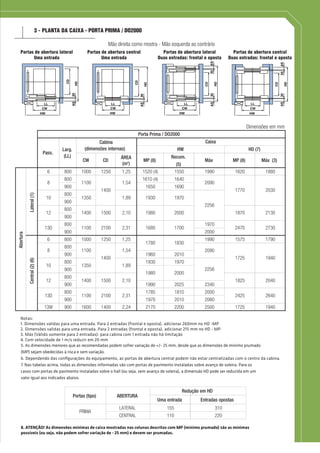

3 - PLANTA DA CAIXA - PORTA PRIMA / DO2000
Portas de abertura lateral
Uma entrada
Portas de abertura lateral
Duas entradas: frontal e oposta
Portas de abertura central
Uma entrada
AS30
HD
CD
LL
CW
HW
AS30
HD
CD
LL
CW
HW
AS3030AS
HD
CD
LL
CW
HW
AS30
HD
CD
30AS
LL
CW
HW
Portas de abertura central
Duas entradas: frontal e oposta
Notas:
1. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 260mm no HD -MP
2. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 215 mm no HD - MP
3. Máx (Válido somente para 2 entradas): para cabina com 1 entrada não há limitação
4. Com velocidade de 1 m/s reduzir em 20 mm
8. ATENÇÃO! As dimensões mínimas de caixa mostradas nas colunas descritas com MP (mínimo prumado) são as mínimas
possíveis (ou seja, não podem sofrer variação de - 25 mm) e devem ser prumadas.
5. As dimensões menores que as recomendadas podem sofrer variação de +/- 25 mm, desde que as dimensões de mínimo prumado
(MP) sejam obedecidas à risca e sem variação.
6. Dependendo das configurações do equipamento, as portas de abertura central podem não estar centralizadas com o centro da cabina.
7. Nas tabelas acima, todas as dimensões informadas são com portas de pavimento instaladas sobre avanço de soleira. Para os
casos com portas de pavimento instaladas sobre o hall (ou seja, sem avanço de soleira), a dimensão HD pode ser reduzida em um
valor igual aos indicados abaixo.
Recom.
(5)
6 800 1000 1250 1,25 1520 (4) 1550 1990 1620 1880
800 1610 (4) 1640
900 1650 1690
800
900
800
900
800 1970
900 2000
6 800 1000 1250 1,25 1990 1575 1790
800
2090
900 1960 2010
800 1930 1970
900
800
900 1990 2025 2340
800 1785 1810 2000
900 1970 2010 2080
13W 900 1600 1400 2,24 2170 2200 2500 1725 1940
26401100 2100 2,31 242513D
1825 2040
1725 1940
Abertura
Central(2)(6)
1400
2090
1780 1830
1400
2256
1980 2000
2030
2256
1100 2100 2,31 1680 1700 2470 2730
2,10
10
1100 1,54
12
1350 1,89
8
1400 1500 2,10
1980 2000 1870 2130
Máx
1770
Lateral(1)
13D
1400 1500
10
1100
12
1350
HD (7)
CW MP (8) Máx (3)
1,89 1930 1970
1,548
CD MP (8)
Cabina
(dimensões internas)
Porta Prima / DO2000
Pass.
Larg.
(LL)
Caixa
HW
Uma entrada Entradas opostas
LATERAL 155 310
CENTRAL 110 220
PRIMA
Redução em HD
Portas (tipo) ABERTURA
ÁREA
(m )
Dimensões em mm
2

15. Mão direita como mostra - Mão esquerda ao contrário
4 - PLANTA DA CAIXA - PORTA SLIM / DO2000
Portas de abertura lateral
Uma entrada
Portas de abertura lateral
Duas entradas: frontal e oposta
Portas de abertura central
Uma entrada
AS30
HD
CD
LL
CW
HW
AS30
HD
CD
LL
CW
HW
AS3030AS
HD
CD
LL
CW
HW
AS30
HD
CD
30AS
LL
CW
HW
Portas de abertura central
Duas entradas: frontal e oposta
8. ATENÇÃO! As dimensões mínimas de caixa mostradas nas colunas descritas com MP (mínimo prumado) são as mínimas
possíveis (ou seja, não podem sofrer variação de - 25 mm) e devem ser prumadas.
Notas:
1. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 245mm no HD -MP
2. Dimensões validas para uma entrada. Para 2 entradas (frontal e oposta), adicionar 215 mm no HD - MP
3. Máx (Válido somente para 2 entradas): para cabina com 1 entrada não há limitação
4. Com velocidade de 1 m/s reduzir em 20 mm
5. As dimensões menores que as recomendadas podem sofrer variação de +/- 25 mm, desde que as dimensões de mínimo prumado
(MP) sejam obedecidas à risca e sem variação.
6. Dependendo das configurações do equipamento, as portas de abertura central podem não estar centralizadas com o centro da cabina.
7. Nas tabelas acima, todas as dimensões informadas são com portas de pavimento instaladas sobre avanço de soleira. Para os
casos com portas de pavimento instaladas sobre o hall (ou seja, sem avanço de soleira), a dimensão HD pode ser reduzida em um
valor igual aos indicados abaixo.
Uma entrada Entradas opostas
LATERAL 140 280
CENTRAL 110 220
SLIM
Redução em HD
Portas (tipo) ABERTURA
Recom.
(5)
6 800 1000 1250 1,25 1520 (4) 1550 1990 1605 1850
800 1610 (4) 1640
900 1650 1690
800
900
800
900
800 1970
900 2000
6 800 1000 1250 1,25 1990 1575 1790
800
2090
900 1990
800 1930
900
800
900 1990 2025 2340
1100 2380 2420 2500
800 1785 1810 2000
900 1980
2160
2010 2080
900 2200
2500
1100 2380 2440
Abertura
Pass.
Larg.
(LL)
Caixa
HW HD (7)
CD MP (8) Máx
Porta Slim / DO2000
2256
12 1400
MP (8) Máx (3)
2000
1855 2100
Cabina
(dimensões internas)
2090
CW
1755
Lateral(1)
8 1100
1400
1,54
1500 2,10 1980 2000
10 1350 1,89 1930 1970
13D 1100 2100 2,31 1680 1700
Central(2)(6)
13D
1725 1940
10 1350 1,89
22561990
1930
2010
1785
2425 2640
13W
1400 1500 2,10
1600 1400 2,24
12
1725 1940
1825 2040
1100 2100 2,31
2455 2700
1830
8 1100
1400
1,54
ÁREA
(m )2
Dimensões em mm

16. OTIS
CAC: 0800 704 87 83
www.otis.com
MKTNE-035-AOtissereservaodireitodealterarestapublicaçãosemavisoprévio.
