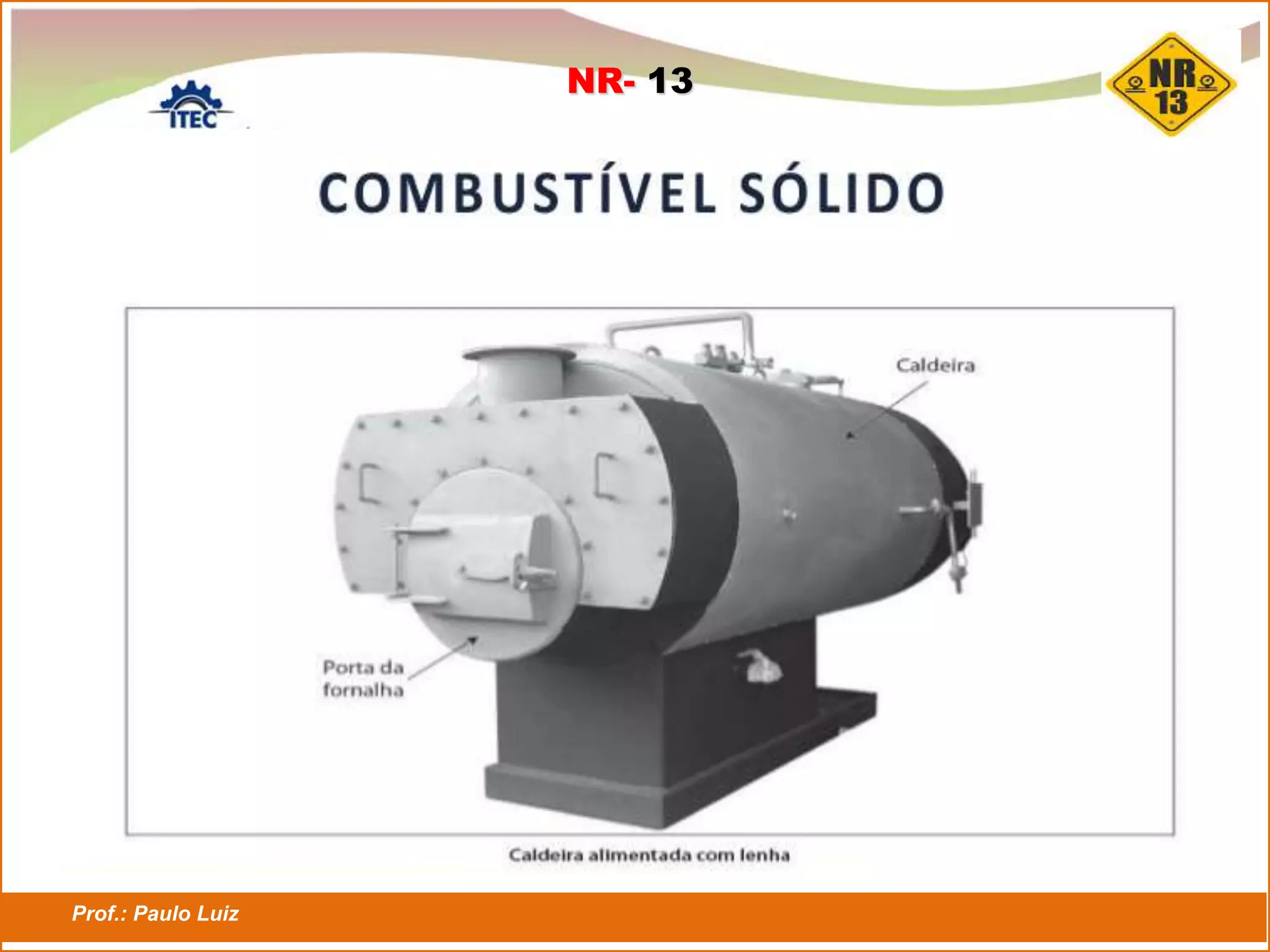

- 1. Prof.: Paulo Luiz PL S E G NR- 13

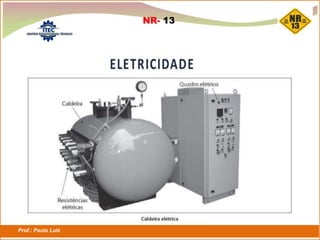

- 2. Prof.: Paulo Luiz PL S E G NR- 13

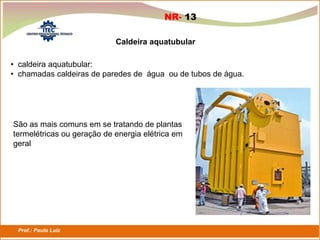

- 3. Prof.: Paulo Luiz PL S E G Caldeira aquatubular • caldeira aquatubular: • chamadas caldeiras de paredes de água ou de tubos de água. São as mais comuns em se tratando de plantas termelétricas ou geração de energia elétrica em geral NR- 13

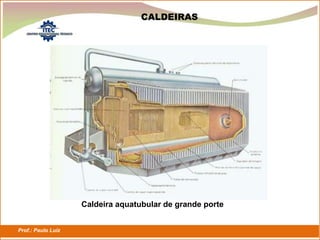

- 4. Prof.: Paulo Luiz PL S E G CALDEIRAS Caldeira aquatubular de grande porte

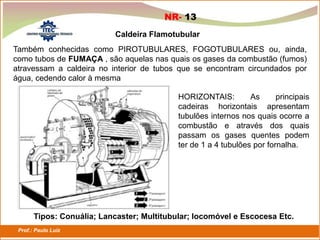

- 5. Prof.: Paulo Luiz PL S E G Caldeira Flamotubular Também conhecidas como PIROTUBULARES, FOGOTUBULARES ou, ainda, como tubos de FUMAÇA , são aquelas nas quais os gases da combustão (fumos) atravessam a caldeira no interior de tubos que se encontram circundados por água, cedendo calor à mesma HORIZONTAIS: As principais cadeiras horizontais apresentam tubulões internos nos quais ocorre a combustão e através dos quais passam os gases quentes podem ter de 1 a 4 tubulões por fornalha. Tipos: Conuália; Lancaster; Multitubular; locomóvel e Escocesa Etc. NR- 13
- 6. Prof.: Paulo Luiz PL S E G CALDEIRAS CONUÁLIA: É constituída de um tubulão horizontal ligando a fornoalha ao local de saída de gases; funcionamento simples; rendimento baixo; Caldeira Flamotubular

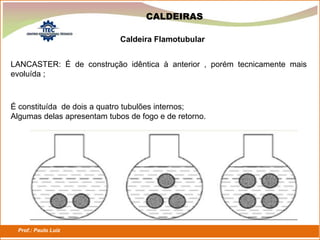

- 7. Prof.: Paulo Luiz PL S E G CALDEIRAS LANCASTER: É de construção idêntica à anterior , porém tecnicamente mais evoluída ; Caldeira Flamotubular É constituída de dois a quatro tubulões internos; Algumas delas apresentam tubos de fogo e de retorno.
- 8. Prof.: Paulo Luiz PL S E G CALDEIRAS MULTITUIBULAR: a queima de combustível é efetuada em uma fornalha externa; Caldeira Flamotubular Os gases quentes passam pelos tubos de fogo; Queima de qualquer tipo de combustível.

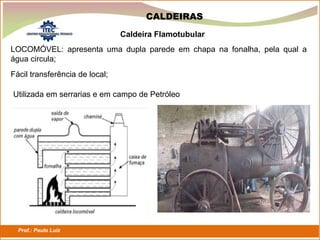

- 9. Prof.: Paulo Luiz PL S E G CALDEIRAS LOCOMÓVEL: apresenta uma dupla parede em chapa na fonalha, pela qual a água circula; Caldeira Flamotubular Fácil transferência de local; Utilizada em serrarias e em campo de Petróleo

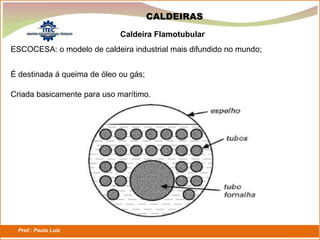

- 10. Prof.: Paulo Luiz PL S E G CALDEIRAS ESCOCESA: o modelo de caldeira industrial mais difundido no mundo; Caldeira Flamotubular É destinada á queima de óleo ou gás; Criada basicamente para uso marítimo.

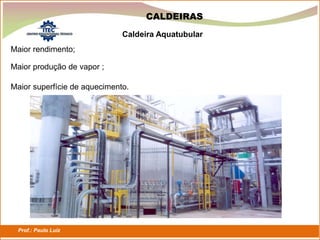

- 11. Prof.: Paulo Luiz PL S E G CALDEIRAS Maior rendimento; Caldeira Aquatubular Maior produção de vapor ; Maior superfície de aquecimento.
- 12. Prof.: Paulo Luiz PL S E G CALDEIRAS TUBULAÇÃO DE ÁGUA INFERIOR É o elemento de ligação dos tubos para possibilitar a circulação de água na caldeira , tem por função de acumular LAMA formada pela reação dos produtos químicos com a água da caldeira . A água que sai deste elemento é encaminhada para tratamento.

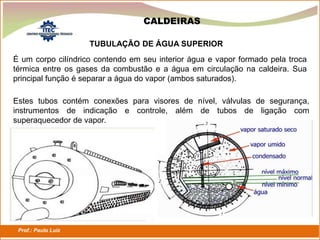

- 13. Prof.: Paulo Luiz PL S E G CALDEIRAS TUBULAÇÃO DE ÁGUA SUPERIOR É um corpo cilíndrico contendo em seu interior água e vapor formado pela troca térmica entre os gases da combustão e a água em circulação na caldeira. Sua principal função é separar a água do vapor (ambos saturados). Estes tubos contém conexões para visores de nível, válvulas de segurança, instrumentos de indicação e controle, além de tubos de ligação com superaquecedor de vapor.

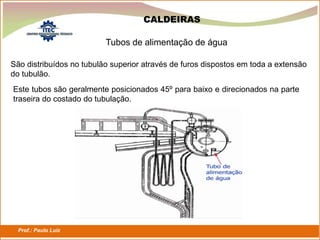

- 14. Prof.: Paulo Luiz PL S E G Tubos de alimentação de água CALDEIRAS São distribuídos no tubulão superior através de furos dispostos em toda a extensão do tubulão. Este tubos são geralmente posicionados 45º para baixo e direcionados na parte traseira do costado do tubulação.

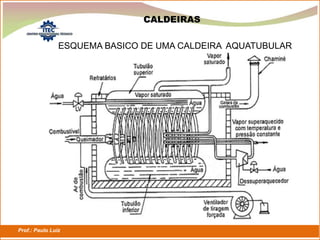

- 15. Prof.: Paulo Luiz PL S E G ESQUEMA BASICO DE UMA CALDEIRA AQUATUBULAR CALDEIRAS

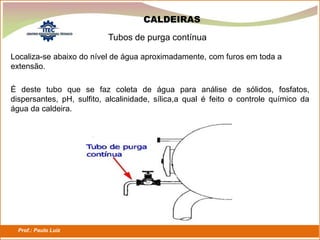

- 16. Prof.: Paulo Luiz PL S E G Tubos de purga contínua CALDEIRAS Localiza-se abaixo do nível de água aproximadamente, com furos em toda a extensão. É deste tubo que se faz coleta de água para análise de sólidos, fosfatos, dispersantes, pH, sulfito, alcalinidade, sílica,a qual é feito o controle químico da água da caldeira.

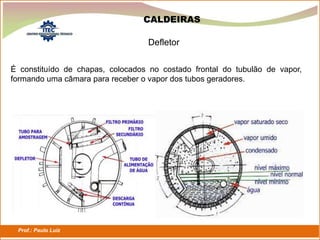

- 17. Prof.: Paulo Luiz PL S E G Defletor CALDEIRAS É constituído de chapas, colocados no costado frontal do tubulão de vapor, formando uma câmara para receber o vapor dos tubos geradores.

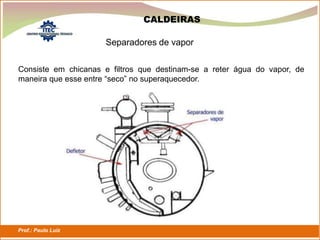

- 18. Prof.: Paulo Luiz PL S E G Separadores de vapor CALDEIRAS Consiste em chicanas e filtros que destinam-se a reter água do vapor, de maneira que esse entre “seco” no superaquecedor.

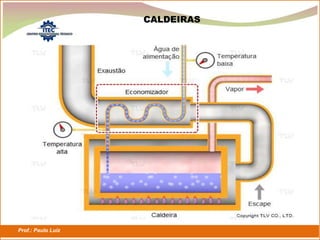

- 19. Prof.: Paulo Luiz PL S E G CALDEIRAS

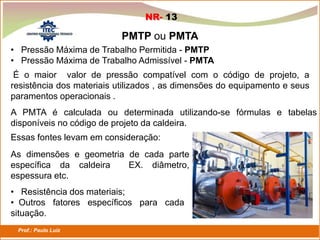

- 20. Prof.: Paulo Luiz PL S E G PMTP ou PMTA NR- 13 • Pressão Máxima de Trabalho Permitida - PMTP • Pressão Máxima de Trabalho Admissível - PMTA É o maior valor de pressão compatível com o código de projeto, a resistência dos materiais utilizados , as dimensões do equipamento e seus paramentos operacionais . A PMTA é calculada ou determinada utilizando-se fórmulas e tabelas disponíveis no código de projeto da caldeira. As dimensões e geometria de cada parte específica da caldeira EX. diâmetro, espessura etc. Essas fontes levam em consideração: • Resistência dos materiais; • Outros fatores específicos para cada situação.
