O documento fornece instruções passo-a-passo para montar um robô corredor, começando com a fixação de motores DC e suportes na base principal, adicionando placas de circuito, cabos e rodas para permitir que o robô se mova.

1. MONTAGEM DO
ROBÔ
CORREDOR.

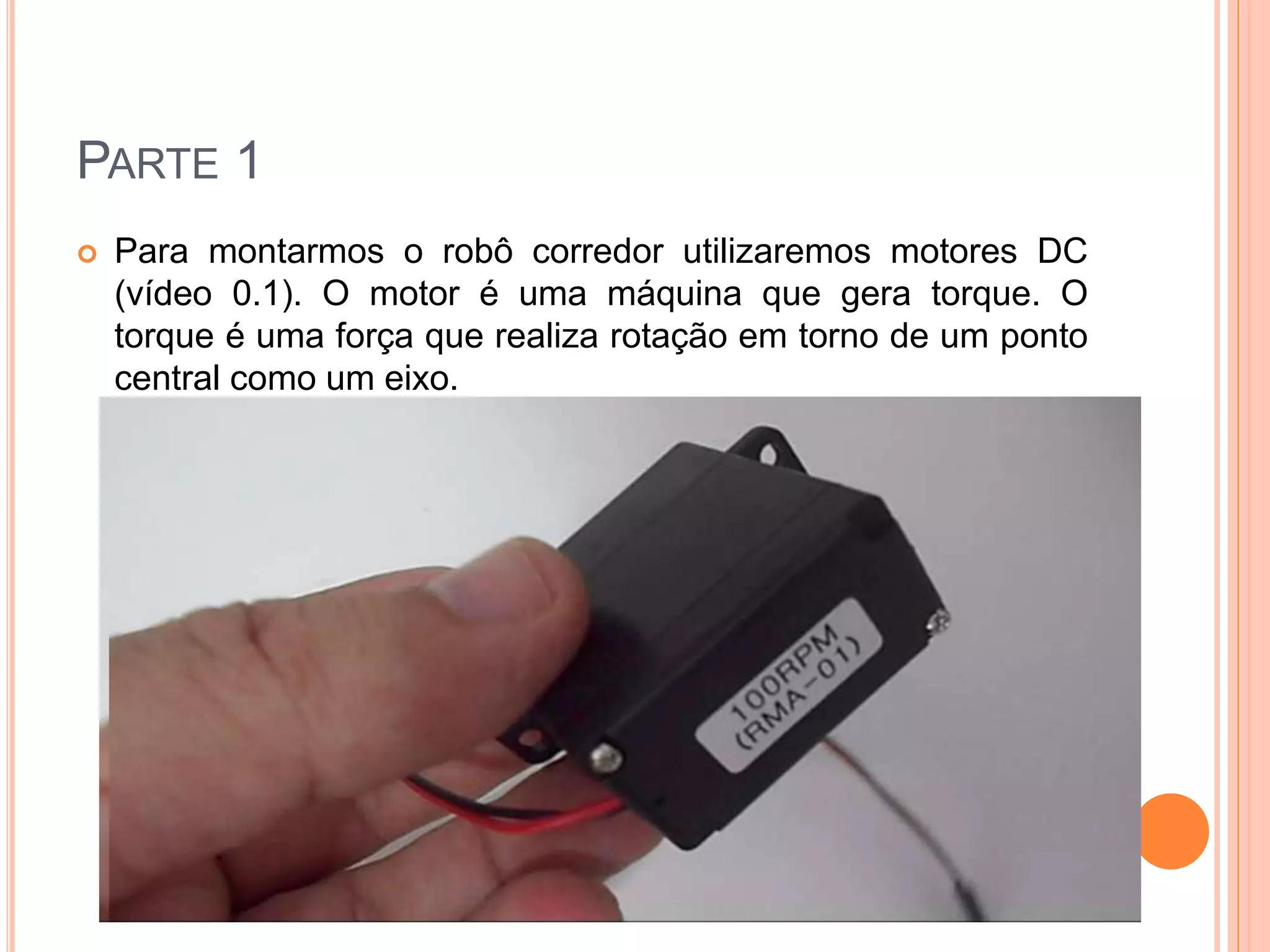

2. PARTE 1
 Para montarmos o robô corredor utilizaremos motores DC
(vídeo 0.1). O motor é uma máquina que gera torque. O
torque é uma força que realiza rotação em torno de um ponto
central como um eixo.

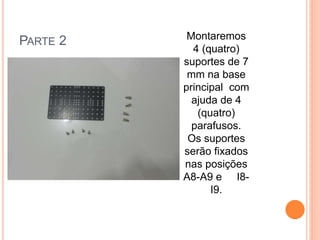

3. PARTE 2 Montaremos
4 (quatro)
suportes de 7
mm na base
principal com
ajuda de 4
(quatro)
parafusos.
Os suportes
serão fixados
nas posições
A8-A9 e I8-
I9.

4. PARTE 3
Colocaremos 4 (quatro) cantoneiras
de motor 2x2 nos motores DC.
(imagem 01)

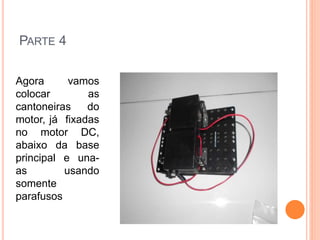

5. PARTE 4
Agora vamos
colocar as
cantoneiras do
motor, já fixadas
no motor DC,
abaixo da base
principal e una-as
usando
somente
parafusos

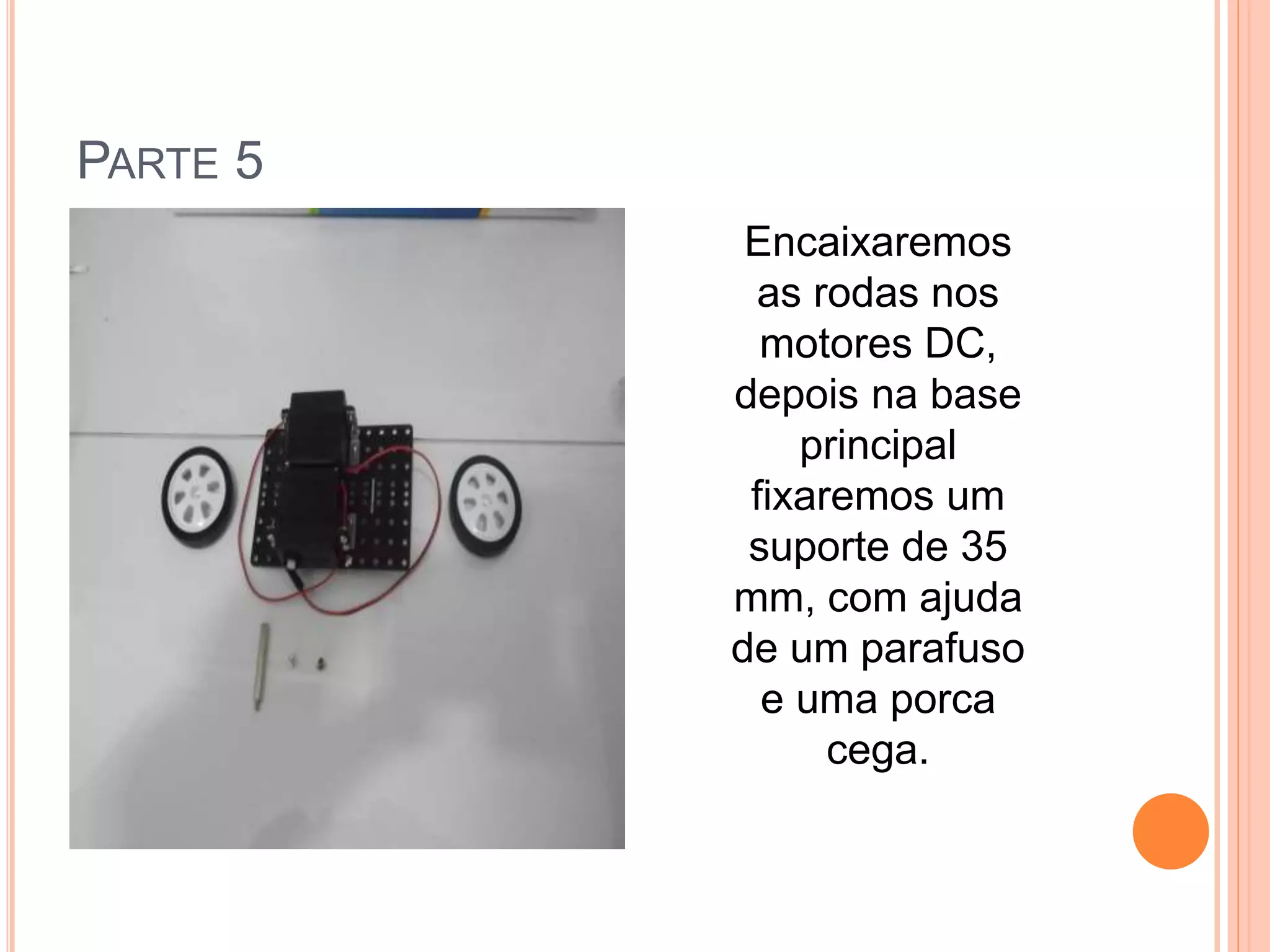

6. PARTE 5
Encaixaremos
as rodas nos
motores DC,
depois na base
principal
fixaremos um
suporte de 35
mm, com ajuda
de um parafuso
e uma porca
cega.

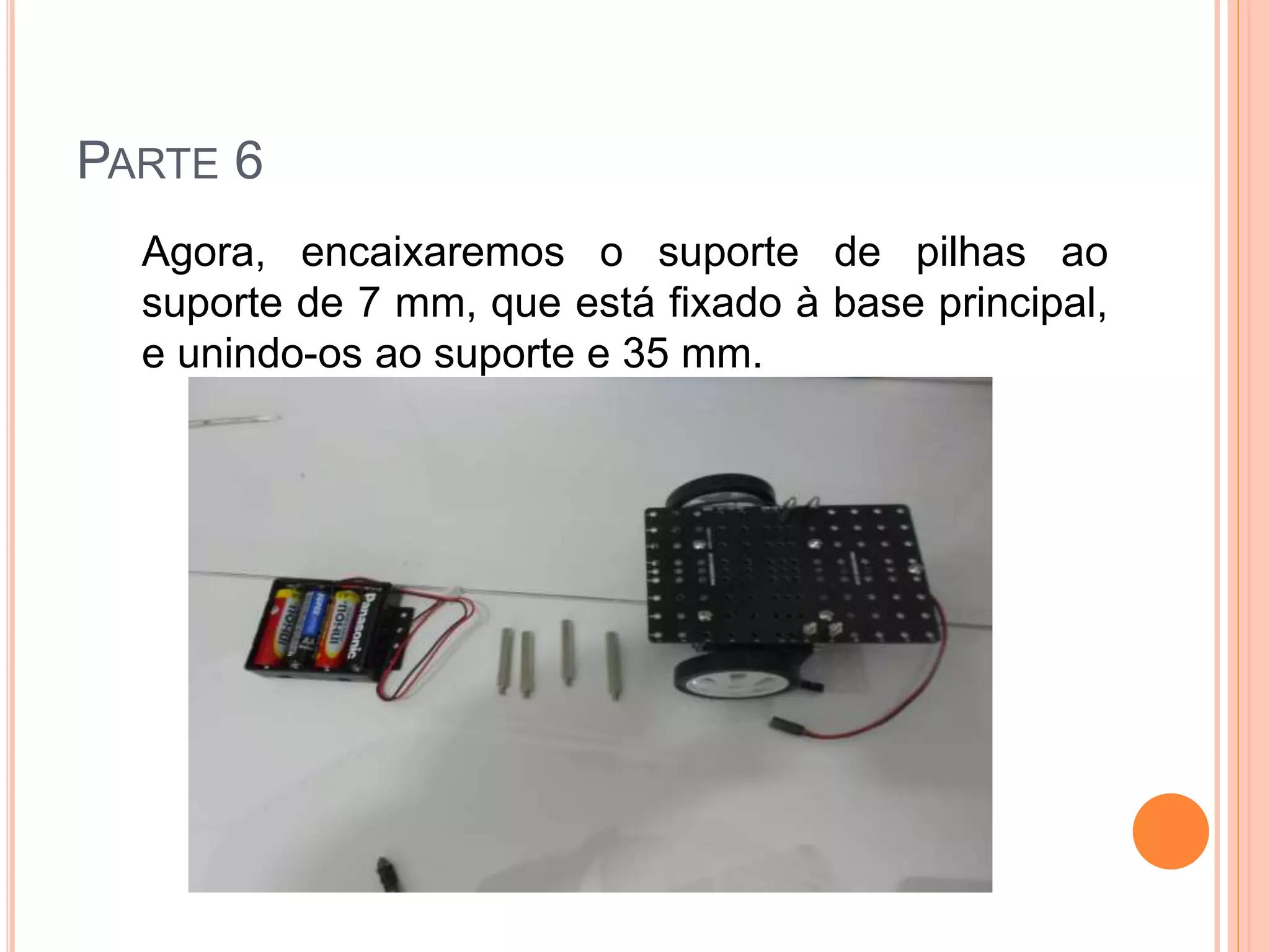

7. PARTE 6
Agora, encaixaremos o suporte de pilhas ao
suporte de 7 mm, que está fixado à base principal,
e unindo-os ao suporte e 35 mm.

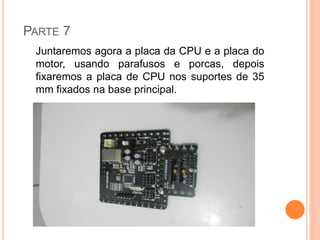

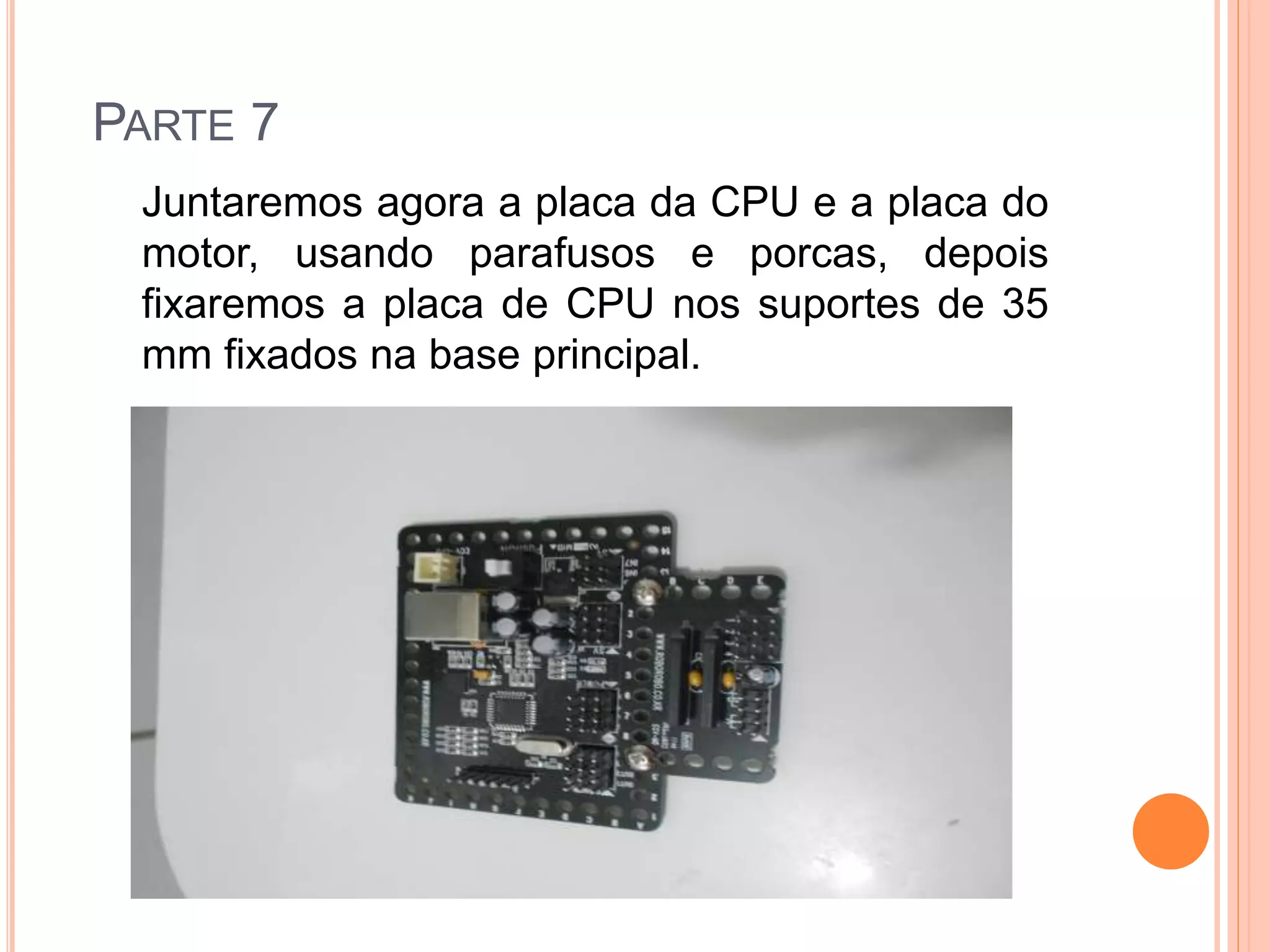

8. PARTE 7
Juntaremos agora a placa da CPU e a placa do
motor, usando parafusos e porcas, depois
fixaremos a placa de CPU nos suportes de 35
mm fixados na base principal.

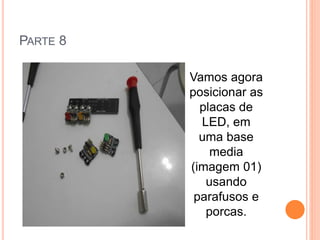

9. PARTE 8
Vamos agora
posicionar as
placas de
LED, em
uma base
media
(imagem 01)
usando
parafusos e
porcas.

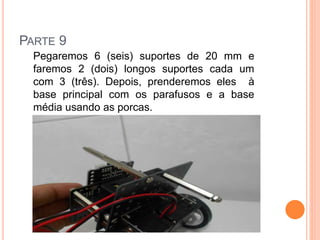

10. PARTE 9
Pegaremos 6 (seis) suportes de 20 mm e
faremos 2 (dois) longos suportes cada um
com 3 (três). Depois, prenderemos eles à
base principal com os parafusos e a base
média usando as porcas.

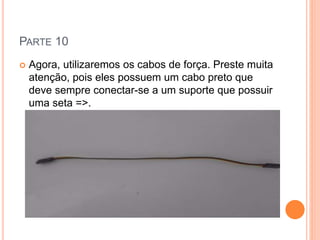

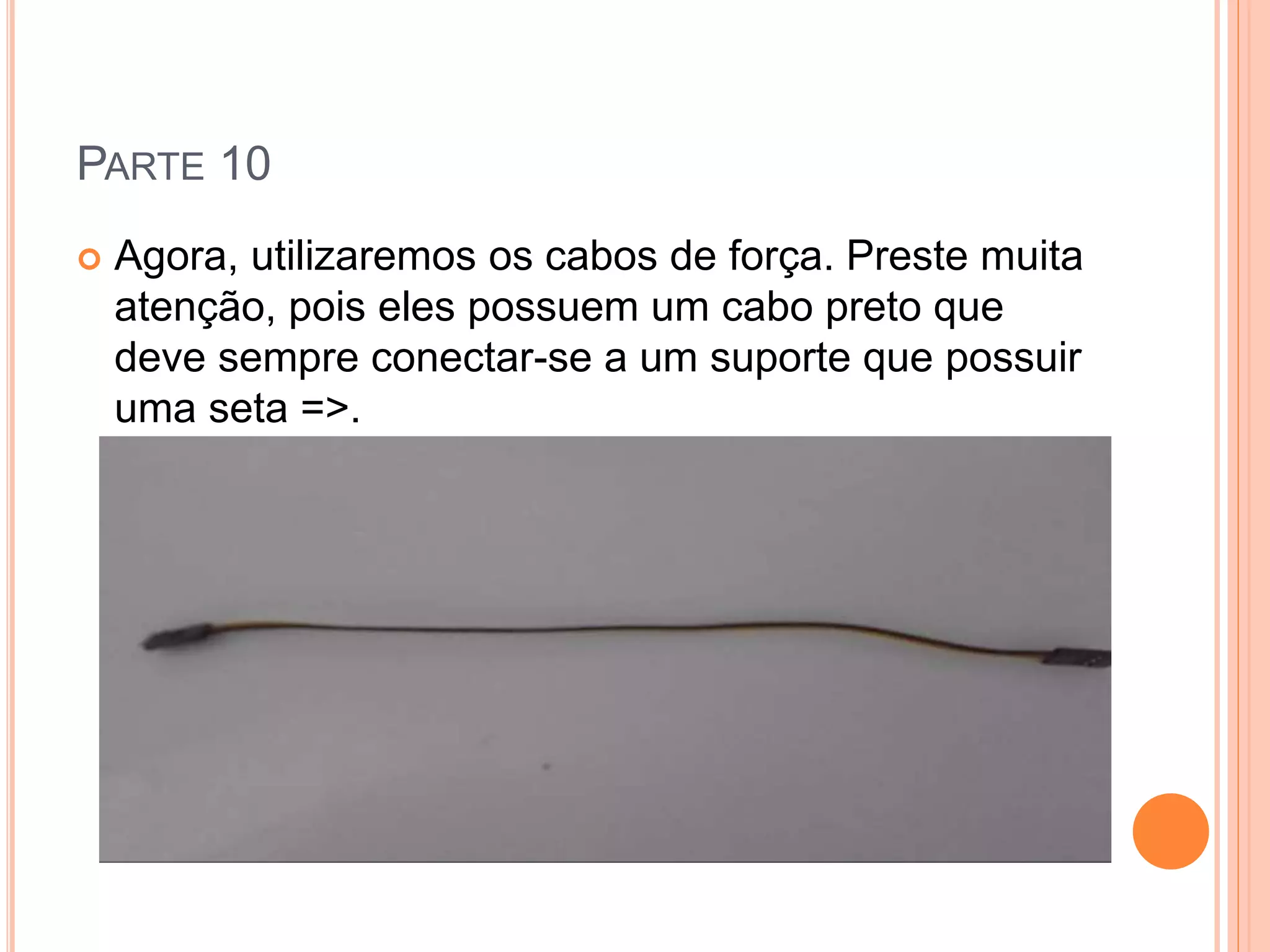

11. PARTE 10
 Agora, utilizaremos os cabos de força. Preste muita
atenção, pois eles possuem um cabo preto que
deve sempre conectar-se a um suporte que possuir
uma seta =>.

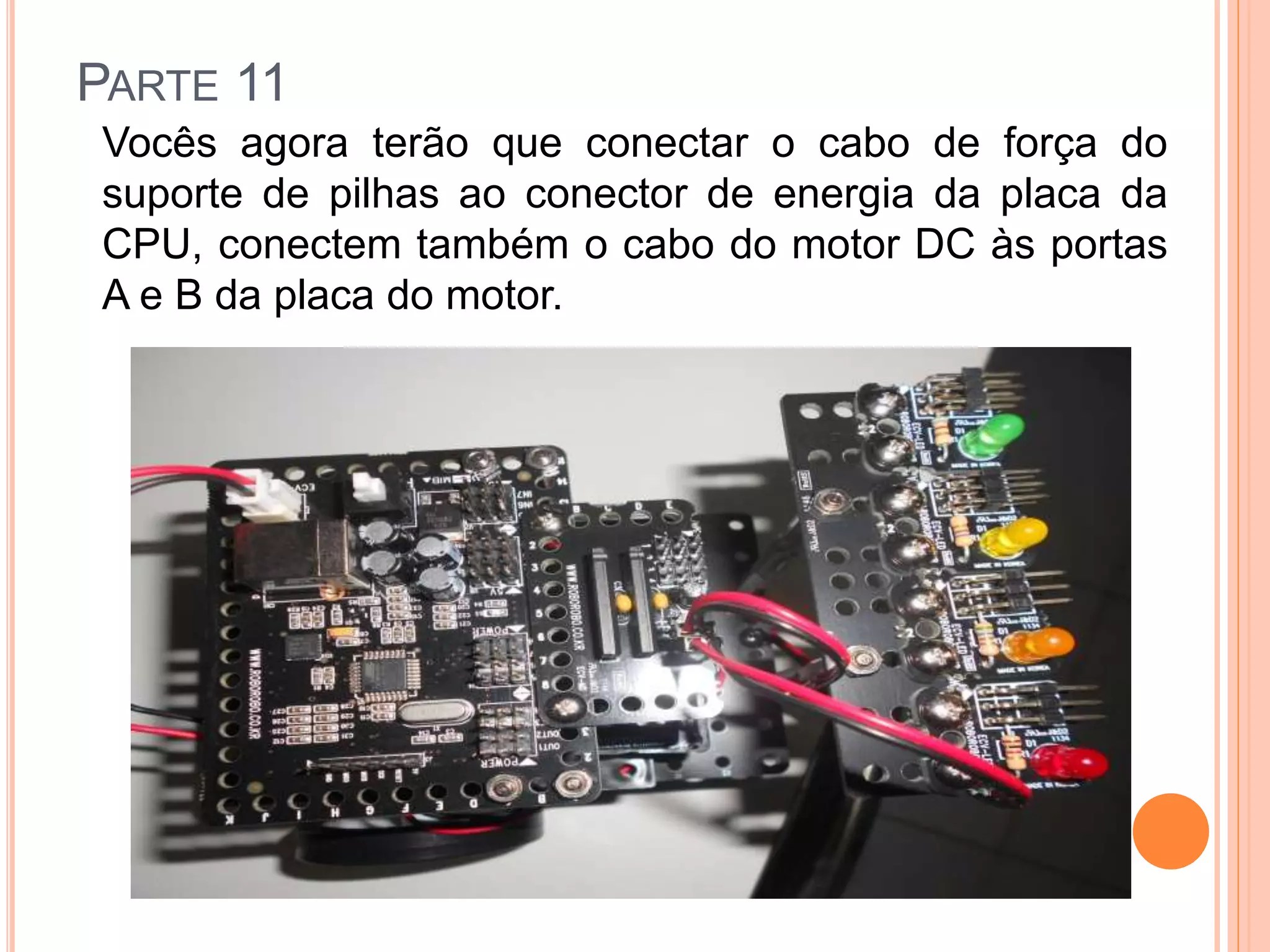

12. PARTE 11
Vocês agora terão que conectar o cabo de força do
suporte de pilhas ao conector de energia da placa da
CPU, conectem também o cabo do motor DC às portas
A e B da placa do motor.

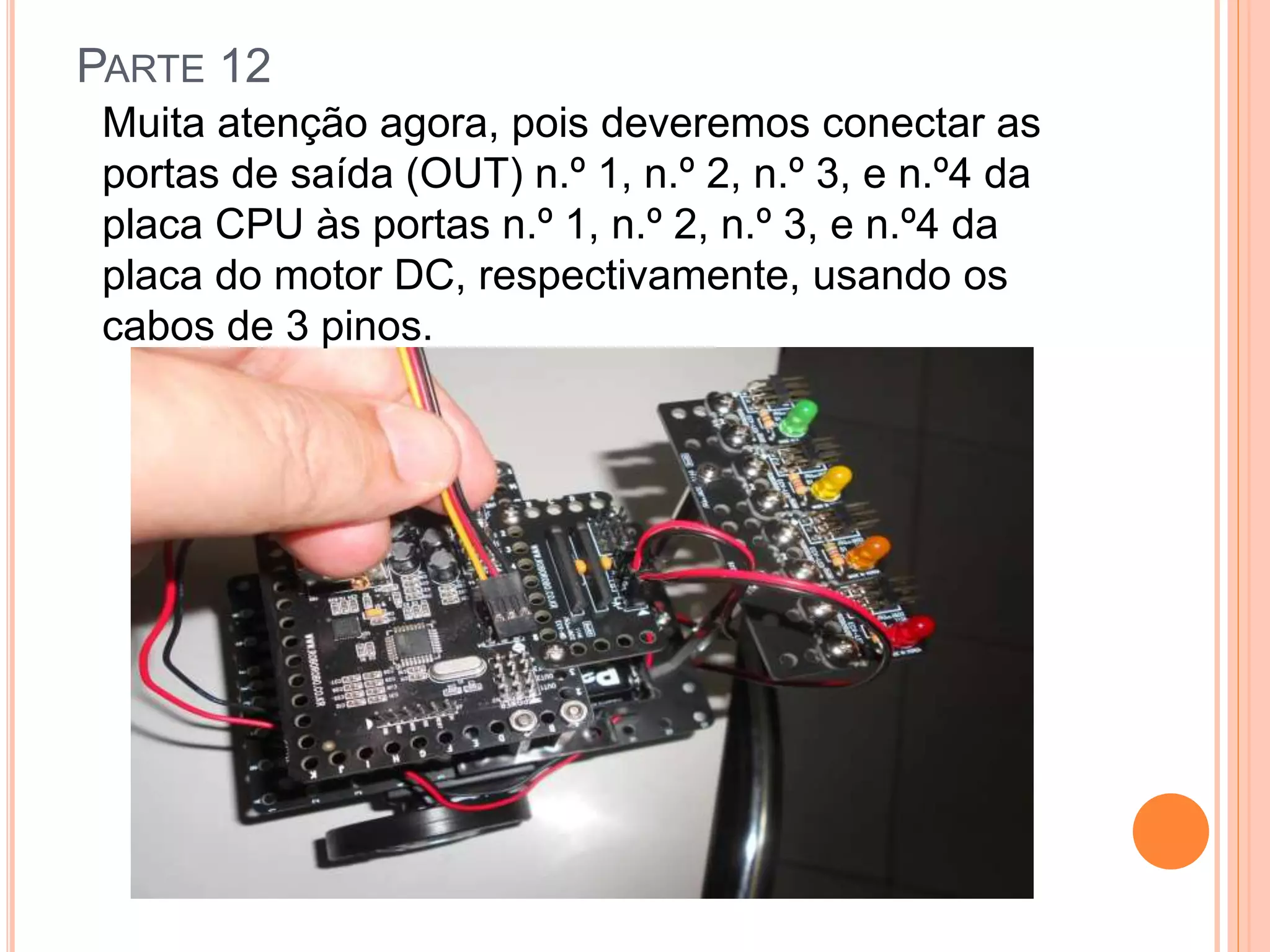

13. PARTE 12
Muita atenção agora, pois deveremos conectar as
portas de saída (OUT) n.º 1, n.º 2, n.º 3, e n.º4 da
placa CPU às portas n.º 1, n.º 2, n.º 3, e n.º4 da
placa do motor DC, respectivamente, usando os
cabos de 3 pinos.

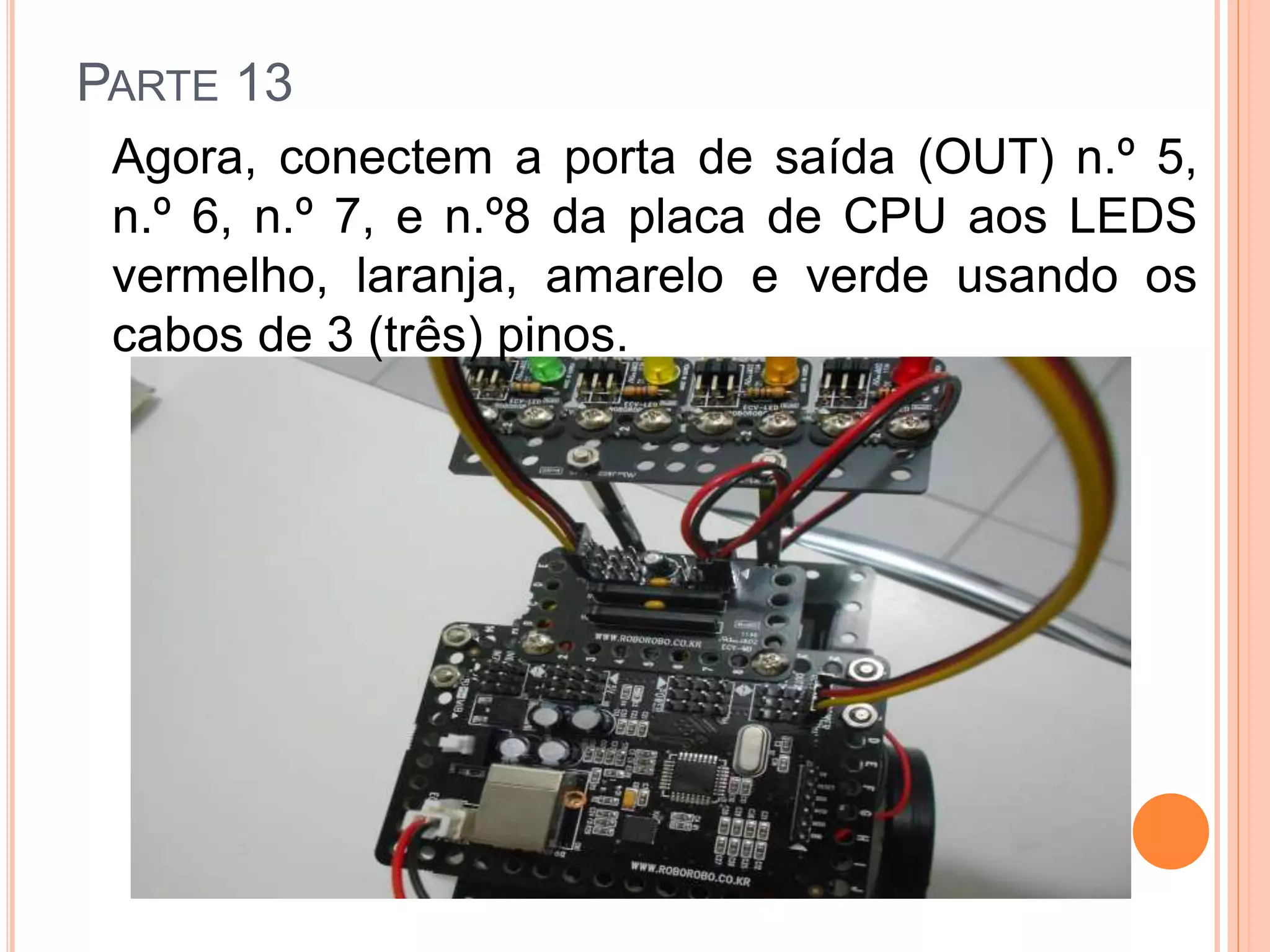

14. PARTE 13
Agora, conectem a porta de saída (OUT) n.º 5,
n.º 6, n.º 7, e n.º8 da placa de CPU aos LEDS
vermelho, laranja, amarelo e verde usando os
cabos de 3 (três) pinos.
