Localização indoor com redes de beacons inteligentes
O documento discute sistemas de localização indoor utilizando beacons inteligentes, com foco em técnicas baseadas em Wi-Fi e Bluetooth. Ele destaca a importância do RSSI para medições precisas e menciona a plataforma Anyplace como uma solução para mapeamento e localização. Além disso, aborda desafios, limitações de algumas APIs e propõe melhorias para aplicações futuras no contexto de interação comercial e social.
Mais conteúdo relacionado
Semelhante a Localização indoor com redes de beacons inteligentes
Localização indoor com redes de beacons inteligentes
- 1. Localização indoor com redesde beacons inteligentes André Márcio de Lima Curvello contato@andrecurvello.com.br
- 2. Sobre Qualificação ◇Engenheiro de Computaçãocom ênfase em Sistemas Embarcados pela USP de São Carlos ◇MBA em Gestão de TI pela UNIFRAN ◇Mestrando em Processamento de Sinais e Instrumentação – USP EESC SEL Atuação ◇Professor Universitário ◇Desenvolvedor e Consultor ◇Articulista do Portal Embarcados
- 3. “ O único caminhopara desvendar os limites do possível é aventurar-se um pouco além dele, adentrando o impossível. Arthur C. Clarke
- 4. Indoor Positioning System Vamosver do que se trata! 1

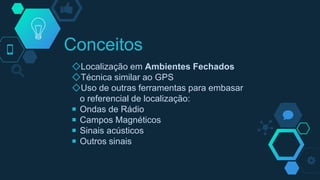

- 5. Conceitos ◇Localização em AmbientesFechados ◇Técnica similar ao GPS ◇Uso de outras ferramentas para embasar o referencial de localização: ￭ Ondas de Rádio ￭ Campos Magnéticos ￭ Sinais acústicos ￭ Outros sinais
- 6.
- 7.

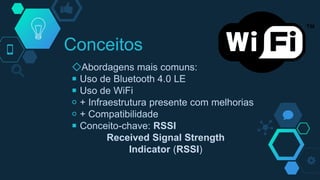

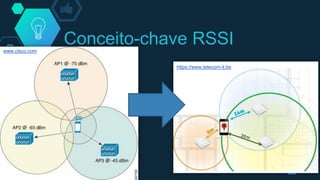

- 8. Conceitos ◇Abordagens mais comuns: ￭Uso de Bluetooth 4.0 LE ￭ Uso de WiFi ￮ + Infraestrutura presente com melhorias ￮ + Compatibilidade ￭ Conceito-chave: RSSI Received Signal Strength Indicator (RSSI)
- 9.

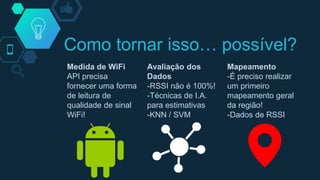

- 10. Como tornar isso…possível? Medida de WiFi API precisa fornecer uma forma de leitura de qualidade de sinal WiFi! Avaliação dos Dados -RSSI não é 100%! -Técnicas de I.A. para estimativas -KNN / SVM Mapeamento -É preciso realizar um primeiro mapeamento geral da região! -Dados de RSSI
- 11. Sequência básica Varredura AnáliseLocalização Varredura de redes WiFi com medidas de RSSI Realização de cálculos para estimativa de posição Informar o usuário onde ele está!

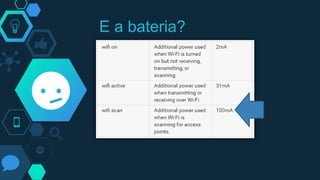

- 12.

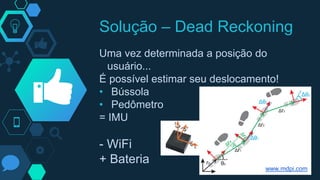

- 13. Solução – DeadReckoning Uma vez determinada a posição do usuário... É possível estimar seu deslocamento! • Bússola • Pedômetro = IMU - WiFi + Bateria www.mdpi.com
- 14.
- 15. Devemos reinventar a… roda? Eisa questão!

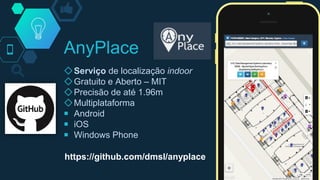

- 16. ◇Serviço de localizaçãoindoor ◇Gratuito e Aberto – MIT ◇Precisão de até 1.96m ◇Multiplataforma ￭ Android ￭ iOS ￭ Windows Phone AnyPlace https://github.com/dmsl/anyplace
- 17. ◇Desenvolvido por pesquisadorese estudantes do Data Management Systems Laboratory - Universidade de Chipre ◇Backend em Node.JS ◇Autenticação por OAuth2 ◇Integração com Google Maps ￭ Localização indoor e outdoor! AnyPlace

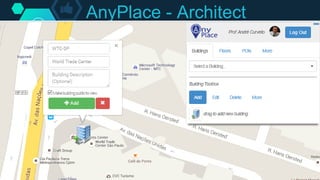

- 18. ◇Base para projetodo local a ser mapeado ◇Upload de uma imagem de referência ◇Pontos de Interesse – POI ◇Demais configurações ◇AngularJS AnyPlace - Architect
- 19.

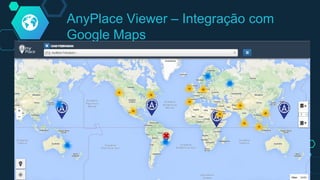

- 20. AnyPlace Viewer –Integração com Google Maps
- 21. ◇Mapeamento da região– uso de aparelho com WiFi ◇Reconhecimento de atividade e orientação ￭ Usuário em movimento ￭ Direção do Usuário ◇Upload do mapeamento ◇Mapeamento distribuído ￭ Cruzamento dos dados de várias fonts ￭ Várias pessoas para mapear um local AnyPlace - Logger

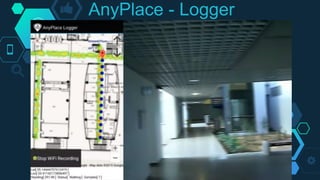

- 22.

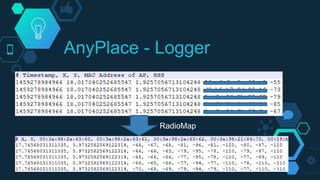

- 23.
- 24. ◇Modo de navegação- direção ◇Uso híbrido de WiFi e IMU ◇Aplicação baixa “cache” de estatísticas RSSI do local ◇Processamento da localização no aparelho! ￭ Aplicação de técnica KNN AnyPlace - Navigator
- 25.
- 26. ◇Um classificador desimilaridade ◇Técnica muito útil para filtrar variações que ocorrem na captação do RSSI pelo aparalho ◇Toma por base o perfil baixado pela aplicação ◇Verifica os sinais captados em execução! KNN
- 27.
- 28. E o Beacon? •ESP8266 – NodeMCU • WiFi – AP/STA • Fácil programação • Módulos com Bateria • Integração com Sensores • Integração com Atuadores Sinaliza / Atua
- 29.

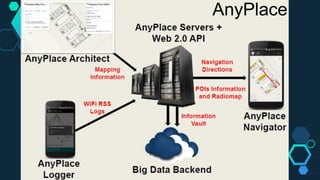

- 30.

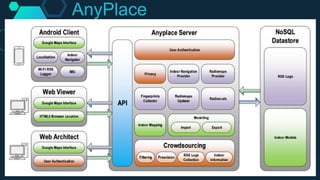

- 31.

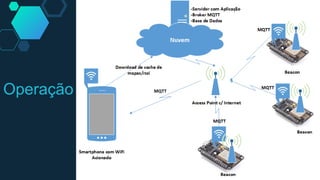

- 32.
- 33. Limitações Nem tudo sãoflores… !

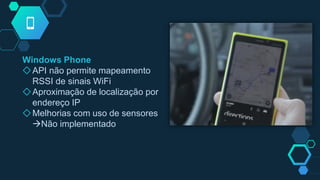

- 34. Windows Phone ◇API nãopermite mapeamento RSSI de sinais WiFi ◇Aproximação de localização por endereço IP ◇Melhorias com uso de sensores Não implementado
- 35. Smartphones e Tabletscom iOS ◇API não permite mapeamento RSSI de sinais WiFi ◇Aproximação de localização por endereço IP + IMU ◇Ou BLE
- 36.
- 37. Melhorias O que vempor aí >

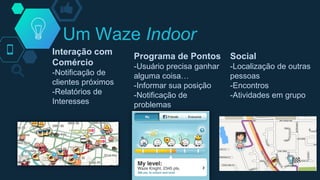

- 38. Um Waze Indoor Interaçãocom Comércio -Notificação de clientes próximos -Relatórios de Interesses Programa de Pontos -Usuário precisa ganhar alguma coisa… -Informar sua posição -Notificação de problemas Social -Localização de outras pessoas -Encontros -Atividades em grupo
- 39.
- 40.
