1. MIDI
conceitos básicos
Prof. Evandro Manara Miletto
IFRS Campus Porto Alegre

2. sumário
Termos e conceitos básicos
conexões midi
MIDI e os Computadores
Instrumentos Musicais
Aplicativos MIDI
Arquivos e formatos padrão MIDI
Áudio digital e MIDI

3. FUNDAMENTOS
MIDI: Musical Instrument
Digital Interface

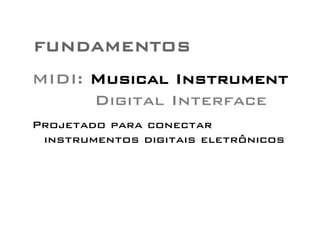

4. FUNDAMENTOS
MIDI: Musical Instrument
Digital Interface
Projetado para conectar
instrumentos digitais eletrônicos

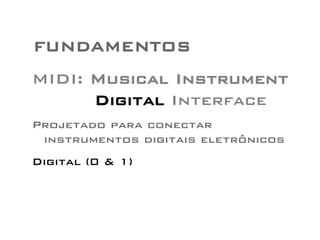

5. FUNDAMENTOS
MIDI: Musical Instrument
Digital Interface
Projetado para conectar
instrumentos digitais eletrônicos
Digital (0 & 1)

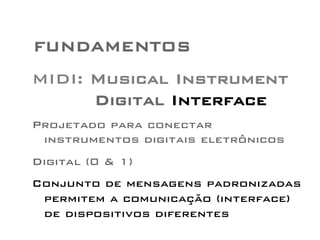

6. FUNDAMENTOS
MIDI: Musical Instrument
Digital Interface
Projetado para conectar
instrumentos digitais eletrônicos
Digital (0 & 1)
Conjunto de mensagens padronizadas
permitem a comunicação (interface)
de dispositivos diferentes

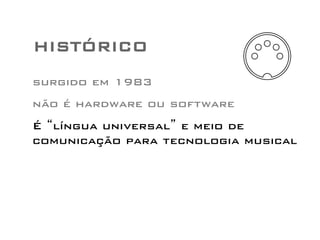

7. HISTÓRICO
surgido em 1983
não é hardware ou software
É “língua universal” e meio de
comunicação para tecnologia musical

8. MIDI = informação
A,B,C ➩ palavras ➩
01011011 ➩ Bytes
➩ ➩
(palavras
digitais)
Mensagens
(Note on/off,
número nota)
MIDI é informação sobre
performance - como partitura

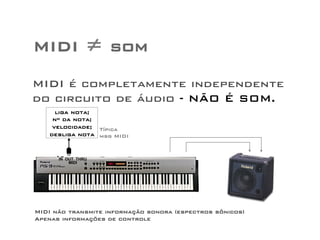

9. MIDI ≠ som
MIDI é completamente independente
do circuito de áudio - NÃO É SOM.
L R
AUDIO
liga nota;
nº da nota;
velocidade;
desliga nota
IN OUT THRU
MIDI
Típica
msg MIDI
MIDI não transmite informação sonora (espectros sônicos)
Apenas informações de controle

10. conexão midi
cabo MIDI com
conector DIN de 5
pinos em cada ponta

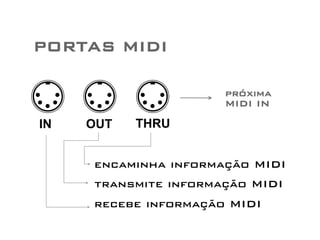

11. PORTAS MIDI
próxima
MIDI IN
IN OUT THRU
encaminha informação MIDI
transmite informação MIDI
recebe informação MIDI

12. Conexão MIDI simples
Mestre
instrumento que
envia informações
IN OUT THRU
mestre
escravo
instrumento que
recebe
informações
escravo
IN OUT THRU

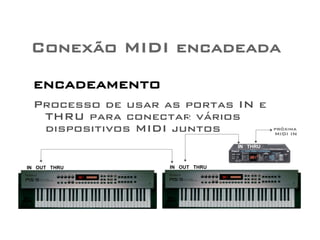

13. Conexão MIDI encadeada
encadeamento
Processo de usar as portas IN e
THRU para conectar vários
dispositivos MIDI juntos
IN OUT THRU IN OUT THRU
IN THRU
próxima
MIDI IN

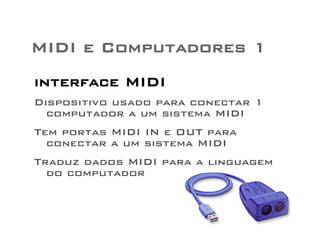

14. MIDI e Computadores 1
interface MIDI
Dispositivo usado para conectar 1
computador a um sistema MIDI
Tem portas MIDI IN e OUT para
conectar a um sistema MIDI
Traduz dados MIDI para a linguagem
do computador

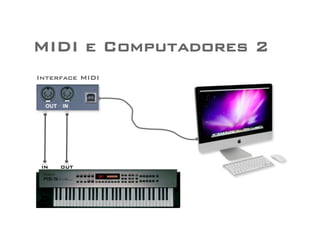

15. MIDI e Computadores 2
Interface MIDI
OUT IN
IN OUT

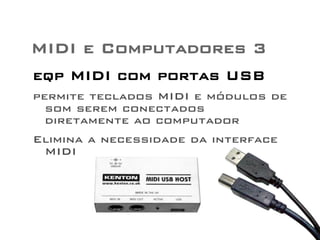

16. MIDI e Computadores 3
eqp MIDI com portas USB
permite teclados MIDI e módulos de
som serem conectados
diretamente ao computador
Elimina a necessidade da interface
MIDI

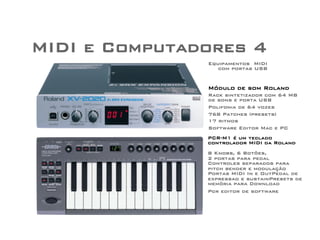

17. MIDI e Computadores 4
Equipamentos MIDI
com portas USB
Módulo de som Roland
Rack sintetizador com 64 MB
de sons e porta USB
Polifonia de 64 vozes
768 Patches (presets)
17 ritmos
Software Editor Mac e PC
PCR-M1 é um teclado
controlador MIDI da Roland
8 Knobs, 6 Botões,
2 portas para pedal
Controles separados para
pitch bender e modulação
Portas MIDI In e OutPedal de
expressao e sustainPresets de
memória para Download
Pcr editor de software

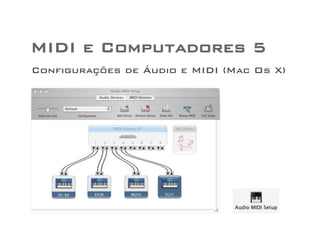

18. MIDI e Computadores 5
Configurações de Áudio e MIDI (Mac Os X)

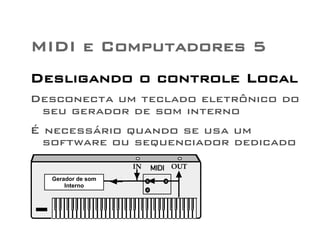

19. MIDI e Computadores 5
Desligando o controle Local
Desconecta um teclado eletrônico do
seu gerador de som interno
É necessário quando se usa um
software ou sequenciador dedicado
IN OUT
Internal Sound
Generator
MIDI
Gerador de som
Interno

20. MIDI e Computadores 6
Desligando o controle Local
IN OUT
Sound
Generator
Local
Control
OFF
MIDI Software Thru On
MIDI
Internal Sound
Generator
MIDI THROUGH do
softwre, ligado
controle local desligado

21. conceitos MIDI
Canais MIDI

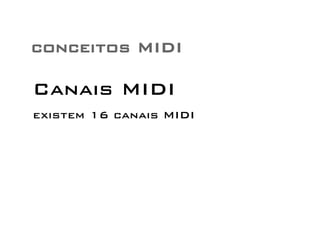

22. conceitos MIDI
Canais MIDI
existem 16 canais MIDI

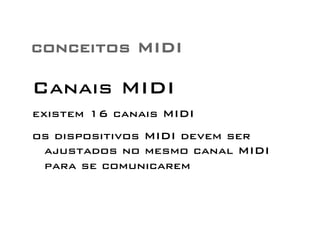

23. conceitos MIDI
Canais MIDI
existem 16 canais MIDI
os dispositivos MIDI devem ser
ajustados no mesmo canal MIDI
para se comunicarem

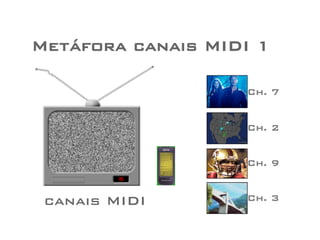

24. Metáfora canais MIDI 1
Ch. 7
Ch. 2
Ch. 9
canais MIDI Ch. 3

25. Metáfora canais MIDI 2
3
Ch. 7
Ch. 2
Ch. 9
3
canais MIDI Ch. 3

26. Cada instrumento é atribuído
ao seu próprio canal MIDI
Bass
Ch. 2
Electric
Piano
Ch. 3
Drums
Ch. 10
canais MIDI

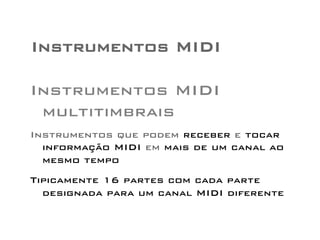

27. Instrumentos MIDI
Instrumentos MIDI
multitimbrais
Instrumentos que podem receber e tocar
informação MIDI em mais de um canal ao
mesmo tempo
Tipicamente 16 partes com cada parte
designada para um canal MIDI diferente

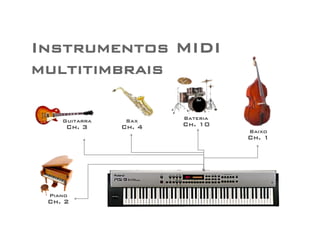

28. Instrumentos MIDI
multitimbrais
Guitarra
Ch. 3
Piano
Ch. 2
Sax
Ch. 4
Baixo
Ch. 1
Bateria
Ch. 10

29. Benefícios do MIDI
Arquivos bastante reduzidos

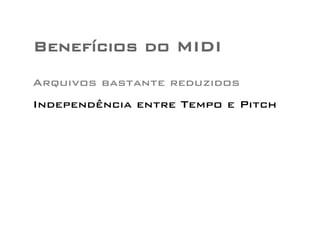

30. Benefícios do MIDI
Arquivos bastante reduzidos
Independência entre Tempo e Pitch

31. Benefícios do MIDI
Arquivos bastante reduzidos
Independência entre Tempo e Pitch
Localizar e sinalizar pontos
específicos usando compassos e
batidas

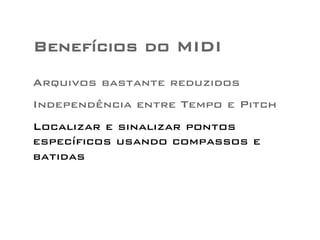

32. Benefícios do MIDI
Arquivos bastante reduzidos
Independência entre Tempo e Pitch
Localizar e sinalizar pontos
específicos usando compassos e
batidas
performance e notação musical

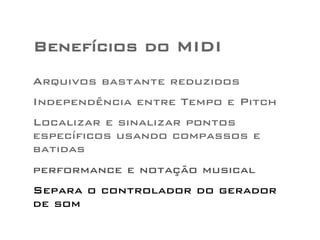

33. Benefícios do MIDI
Arquivos bastante reduzidos
Independência entre Tempo e Pitch
Localizar e sinalizar pontos
específicos usando compassos e
batidas
performance e notação musical
Separa o controlador do gerador
de som

34. Instrumentos MIDI

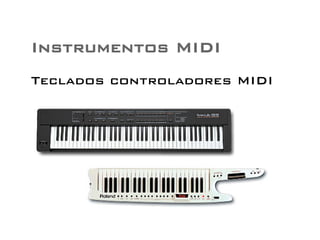

Teclados controladores MIDI

35. Instrumentos MIDI

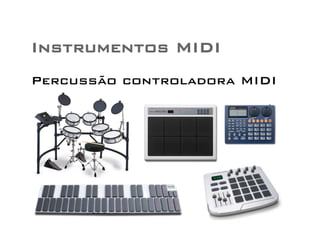

Percussão controladora MIDI

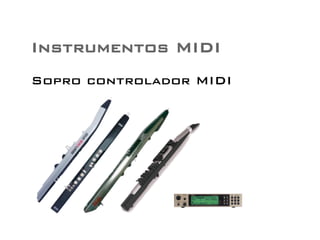

36. Instrumentos MIDI
Sopro controlador MIDI

37. Instrumentos MIDI
Guitarra controladora MIDI

38. Instrumentos MIDI

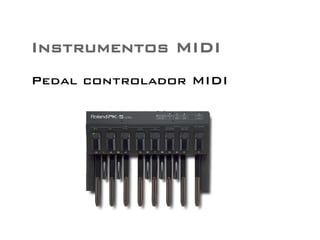

Pedal controlador MIDI

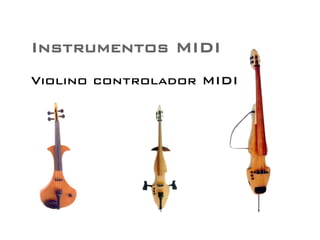

39. Instrumentos MIDI
Violino controlador MIDI

40. Instrumentos MIDI
Aplicação: uso com bandas,
orquestas, estúdio, teatro, etc.

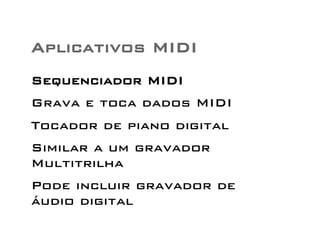

41. Aplicativos MIDI
Sequenciador MIDI
Grava e toca dados MIDI
Tocador de piano digital
Similar a um gravador
Multitrilha
Pode incluir gravador de
áudio digital

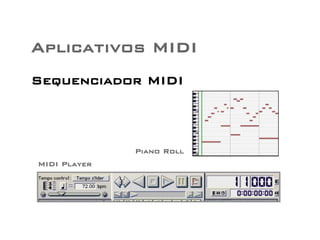

42. Aplicativos MIDI
Sequenciador MIDI
Piano Roll
MIDI Player

43. Aplicativos MIDI

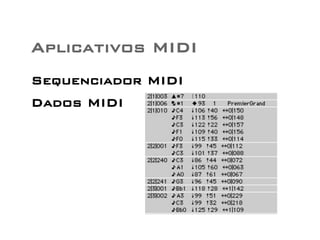

Sequenciador MIDI
Dados MIDI

44. Sequenciamento (exercícios)
Atividades do professor
Criar/usar arquivos midi com
mútiplas trilhas
Desabilitar/ocultar (mute)
parte da trilha ou toda para
ser editada/escrita pelo aluno

45. Sequenciamento (exercícios)
Atividades do aluno
Completar trechos
Melhorar performance
Gravar nova trilha
Alterar tempo / tom da música
Alterar instrumentos Program change
Dividir uma trilha (4 mãos) em 2

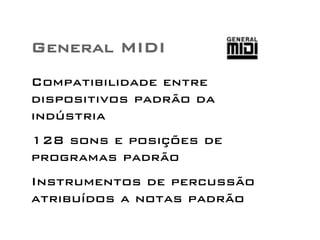

46. General MIDI
Compatibilidade entre
dispositivos padrão da
indústria
128 sons e posições de
programas padrão
Instrumentos de percussão
atribuídos a notas padrão

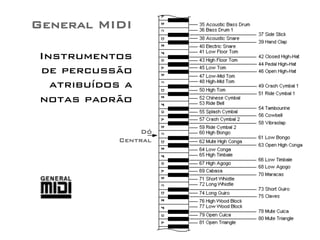

48. General MIDI
Instrumentos
de percussão
atribuídos a
notas padrão
Dó
Central

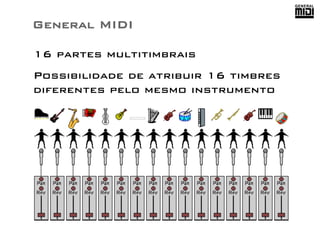

49. General MIDI
16 partes multitimbrais
Possibilidade de atribuir 16 timbres
diferentes pelo mesmo instrumento

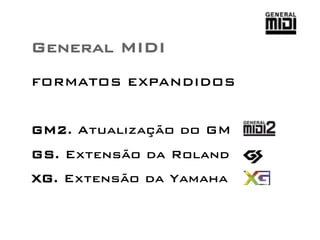

50. General MIDI
FORMATOS EXPANDIDOS
GM2. Atualização do GM
GS. Extensão da Roland
XG. Extensão da Yamaha

51. Standard MIDI File
Formato padronizado
Permite troca de arquivos
MIDI entre diferentes
programas/computadores/
instrumentos
Independência de plataforma

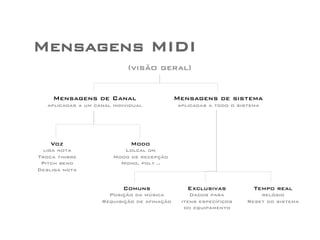

52. Mensagens MIDI
Mensagens de Canal
aplicadas a um canal individual
Mensagens de sistema
aplicadas a todo o sistema
Voz
liga nota
Troca timbre
Pitch bend
Desliga nota
Modo
Lolcal on
Modo de recepção
Mono, poly ..
Comuns
Posição da música
Requisição de afinação
Exclusivas
Dados para
itens específicos
do equipamento
Tempo real
relógio
Reset do sistema
(visão geral)

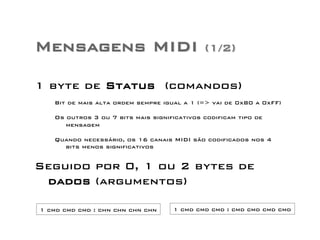

53. Mensagens MIDI (1/2)
1 byte de Status (comandos)
Bit de mais alta ordem sempre igual a 1 (=> vai de 0x80 a 0xFF)
Os outros 3 ou 7 bits mais significativos codificam tipo de
mensagem
Quando necessário, os 16 canais MIDI são codificados nos 4
bits menos significativos
Seguido por 0, 1 ou 2 bytes de
dados (argumentos)
1 cmd cmd cmd : chn chn chn chn 1 cmd cmd cmd : cmd cmd cmd cmd

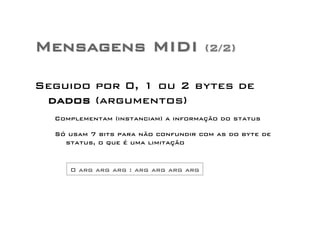

54. Mensagens MIDI (2/2)
Seguido por 0, 1 ou 2 bytes de
dados (argumentos)
Complementam (instanciam) a informação do status
Só usam 7 bits para não confundir com as do byte de
status, o que é uma limitação
0 arg arg arg : arg arg arg arg

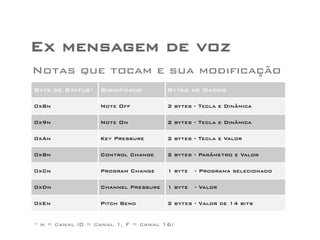

55. Ex mensagem de voz
Notas que tocam e sua modificação
Byte de Status* Significado Bytes de Dados
0x8n Note Off 2 bytes - Tecla e Dinâmica
0x9n Note On 2 bytes - Tecla e Dinâmica
0xAn Key Pressure 2 bytes - Tecla e Valor
0xBn Control Change 2 bytes - Parâmetro e Valor
0xCn Program Change 1 byte - Programa selecionado
0xDn Channel Pressure 1 byte - Valor
0xEn Pitch Bend 2 bytes - Valor de 14 bits
* n = canal (0 = canal 1, F = canal 16)

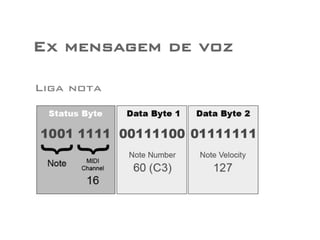

56. Ex mensagem de voz
Liga nota

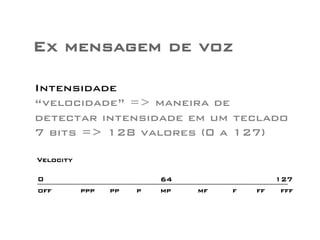

57. Ex mensagem de voz
Intensidade
“velocidade” => maneira de
detectar intensidade em um teclado
7 bits => 128 valores (0 a 127)
fff
Velocity
0 64
ppp
127
off pp p mp mf f ff

58. Audio & MIDI

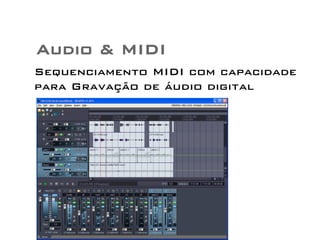

Sequenciamento MIDI com capacidade
para Gravação de áudio digital

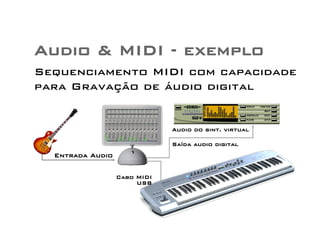

59. Audio & MIDI - exemplo

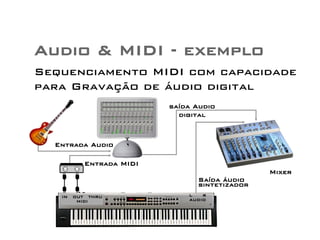

Sequenciamento MIDI com capacidade
para Gravação de áudio digital
L R
AUDIO
OUT IN
Entrada MIDI
IN OUT THRU
MIDI
saída Audio
digital
Saída áudio
sintetizador
Entrada Audio
Mixer ....... .......

60. Audio & MIDI - exemplo
Sequenciamento MIDI com capacidade
para Gravação de áudio digital
Audio do sint. virtual
Saída audio digital
Cabo MIDI
USB
Entrada Audio

61. Fontes e Recursos
adicionais
http://www.midi.org/aboutmidi/tutorials.php
http://www.centralmidi.com.br/midi.asp
http://pt.wikipedia.org/wiki/MIDI
http://www.midiworld.com/
http://www.cin.ufpe.br/~glr/
Baseado no material de Dennis Mauricio
