Memorial
Descritivo
Instalação de posto de transformação particular de 150 kVA – 13,8kV –
220/380V, para atender Laudir Luiz Camini Cia e LTDA.

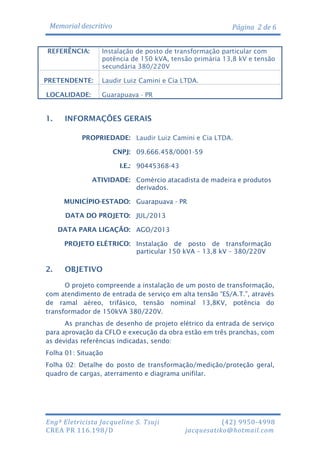

Memorial descritivo
REFERÊNCIA:

Instalação de posto de transformação particular com
potência de 150 kVA, tensão primária 13,8 kV e tensão
secundária 380/220V

PRETENDENTE:
LOCALIDADE:

1.

Página 2 de 6

Laudir Luiz Camini e Cia LTDA.
Guarapuava - PR

INFORMAÇÕES GERAIS
PROPRIEDADE: Laudir Luiz Camini e Cia LTDA.
CNPJ: 09.666.458/0001-59
I.E.: 90445368-43
ATIVIDADE: Comércio atacadista de madeira e produtos
derivados.
MUNICÍPIO-ESTADO: Guarapuava - PR
DATA DO PROJETO: JUL/2013
DATA PARA LIGAÇÃO: AGO/2013
PROJETO ELÉTRICO: Instalação de posto de transformação
particular 150 kVA – 13,8 kV – 380/220V

2.

OBJETIVO

O projeto compreende a instalação de um posto de transformação,
com atendimento de entrada de serviço em alta tensão “ES/A.T.”, através
de ramal aéreo, trifásico, tensão nominal 13,8KV, potência do
transformador de 150kVA 380/220V.
As pranchas de desenho de projeto elétrico da entrada de serviço
para aprovação da CFLO e execução da obra estão em três pranchas, com
as devidas referências indicadas, sendo:
Folha 01: Situação
Folha 02: Detalhe do posto de transformação/medição/proteção geral,
quadro de cargas, aterramento e diagrama unifilar.

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D

(42) 9950-4998
jacquesatiko@hotmail.com
Memorial descritivo
3.

Página 3 de 6

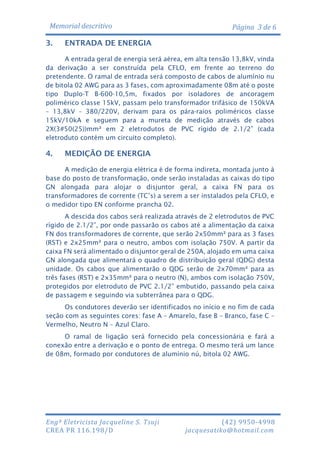

ENTRADA DE ENERGIA

A entrada geral de energia será aérea, em alta tensão 13,8kV, vinda
da derivação a ser construída pela CFLO, em frente ao terreno do
pretendente. O ramal de entrada será composto de cabos de alumínio nu
de bitola 02 AWG para as 3 fases, com aproximadamente 08m até o poste
tipo Duplo-T B-600-10,5m, fixados por isoladores de ancoragem
polimérico classe 15kV, passam pelo transformador trifásico de 150kVA
– 13,8kV – 380/220V, derivam para os pára-raios poliméricos classe
15kV/10kA e seguem para a mureta de medição através de cabos
2X(3#50(25))mm² em 2 eletrodutos de PVC rígido de 2.1/2” (cada
eletroduto contém um circuito completo).

4.

MEDIÇÃO DE ENERGIA

A medição de energia elétrica é de forma indireta, montada junto à
base do posto de transformação, onde serão instaladas as caixas do tipo
GN alongada para alojar o disjuntor geral, a caixa FN para os
transformadores de corrente (TC’s) a serem a ser instalados pela CFLO, e
o medidor tipo EN conforme prancha 02.
A descida dos cabos será realizada através de 2 eletrodutos de PVC
rígido de 2.1/2”, por onde passarão os cabos até a alimentação da caixa
FN dos transformadores de corrente, que serão 2x50mm² para as 3 fases
(RST) e 2x25mm² para o neutro, ambos com isolação 750V. A partir da
caixa FN será alimentado o disjuntor geral de 250A, alojado em uma caixa
GN alongada que alimentará o quadro de distribuição geral (QDG) desta
unidade. Os cabos que alimentarão o QDG serão de 2x70mm² para as
três fases (RST) e 2x35mm² para o neutro (N), ambos com isolação 750V,
protegidos por eletroduto de PVC 2.1/2” embutido, passando pela caixa
de passagem e seguindo via subterrânea para o QDG.
Os condutores deverão ser identificados no início e no fim de cada
seção com as seguintes cores: fase A – Amarelo, fase B – Branco, fase C –
Vermelho, Neutro N – Azul Claro.
O ramal de ligação será fornecido pela concessionária e fará a
conexão entre a derivação e o ponto de entrega. O mesmo terá um lance
de 08m, formado por condutores de alumínio nú, bitola 02 AWG.

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D

(42) 9950-4998
jacquesatiko@hotmail.com
Memorial descritivo
5.

Página 4 de 6

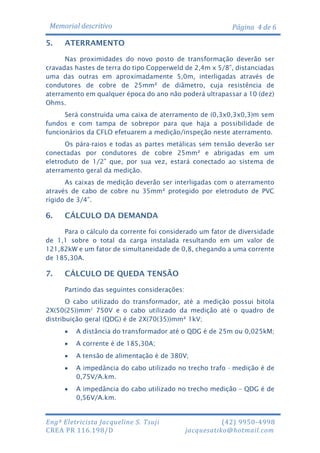

ATERRAMENTO

Nas proximidades do novo posto de transformação deverão ser
cravadas hastes de terra do tipo Copperweld de 2,4m x 5/8”, distanciadas
uma das outras em aproximadamente 5,0m, interligadas através de
condutores de cobre de 25mm² de diâmetro, cuja resistência de
aterramento em qualquer época do ano não poderá ultrapassar a 10 (dez)
Ohms.
Será construída uma caixa de aterramento de (0,3x0,3x0,3)m sem
fundos e com tampa de sobrepor para que haja a possibilidade de
funcionários da CFLO efetuarem a medição/inspeção neste aterramento.
Os pára-raios e todas as partes metálicas sem tensão deverão ser
conectadas por condutores de cobre 25mm² e abrigadas em um
eletroduto de 1/2” que, por sua vez, estará conectado ao sistema de
aterramento geral da medição.
As caixas de medição deverão ser interligadas com o aterramento
através de cabo de cobre nu 35mm² protegido por eletroduto de PVC
rígido de 3/4”.

6.

CÁLCULO DA DEMANDA

Para o cálculo da corrente foi considerado um fator de diversidade
de 1,1 sobre o total da carga instalada resultando em um valor de
121,82kW e um fator de simultaneidade de 0,8, chegando a uma corrente
de 185,30A.

7.

CÁLCULO DE QUEDA TENSÃO
Partindo das seguintes considerações:

O cabo utilizado do transformador, até a medição possui bitola
2X(50(25))mm2 750V e o cabo utilizado da medição até o quadro de
distribuição geral (QDG) é de 2X(70(35))mm² 1kV;


A distância do transformador até o QDG é de 25m ou 0,025kM;



A corrente é de 185,30A;



A tensão de alimentação é de 380V;



A impedância do cabo utilizado no trecho trafo - medição é de
0,75V/A.km.



A impedância do cabo utilizado no trecho medição – QDG é de
0,56V/A.km.

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D

(42) 9950-4998
jacquesatiko@hotmail.com
Memorial descritivo

Página 5 de 6

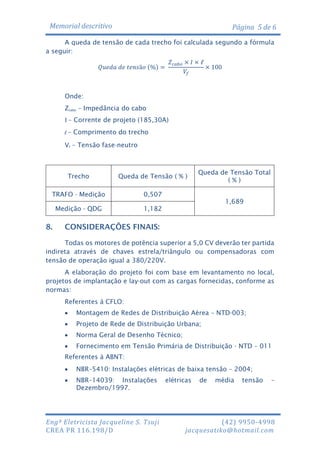

A queda de tensão de cada trecho foi calculada segundo a fórmula
a seguir:
𝑍 𝑐𝑎𝑏𝑜 × 𝐼 × ℓ
× 100
𝑉𝑓

𝑄𝑢𝑒𝑑𝑎 𝑑𝑒 𝑡𝑒𝑛𝑠ã𝑜 (%) =

Onde:
Zcabo – Impedância do cabo
I – Corrente de projeto (185,30A)
l – Comprimento do trecho
Vf – Tensão fase-neutro

Trecho

Queda de Tensão ( % )

TRAFO - Medição

0,507

Medição - QDG

Queda de Tensão Total
(%)

1,182

8.

1,689

CONSIDERAÇÕES FINAIS:

Todas os motores de potência superior a 5,0 CV deverão ter partida
indireta através de chaves estrela/triângulo ou compensadoras com
tensão de operação igual a 380/220V.
A elaboração do projeto foi com base em levantamento no local,
projetos de implantação e lay-out com as cargas fornecidas, conforme as
normas:
Referentes à CFLO:


Montagem de Redes de Distribuição Aérea – NTD-003;



Projeto de Rede de Distribuição Urbana;



Norma Geral de Desenho Técnico;



Fornecimento em Tensão Primária de Distribuição - NTD – 011

Referentes à ABNT:


NBR–5410: Instalações elétricas de baixa tensão – 2004;



NBR–14039: Instalações
Dezembro/1997.

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D

elétricas

de

média

tensão

–

(42) 9950-4998
jacquesatiko@hotmail.com
Memorial descritivo

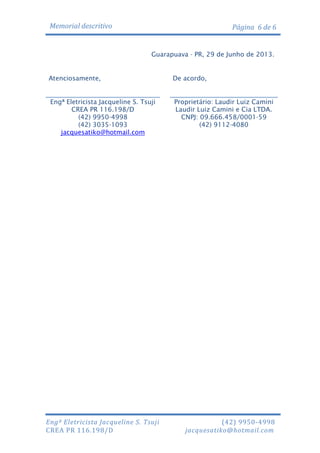

Página 6 de 6

Guarapuava - PR, 29 de Junho de 2013.

Atenciosamente,

De acordo,

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D
(42) 9950-4998
(42) 3035-1093
jacquesatiko@hotmail.com

Proprietário: Laudir Luiz Camini
Laudir Luiz Camini e Cia LTDA.
CNPJ: 09.666.458/0001-59
(42) 9112-4080

Engª Eletricista Jacqueline S. Tsuji
CREA PR 116.198/D

(42) 9950-4998
jacquesatiko@hotmail.com
