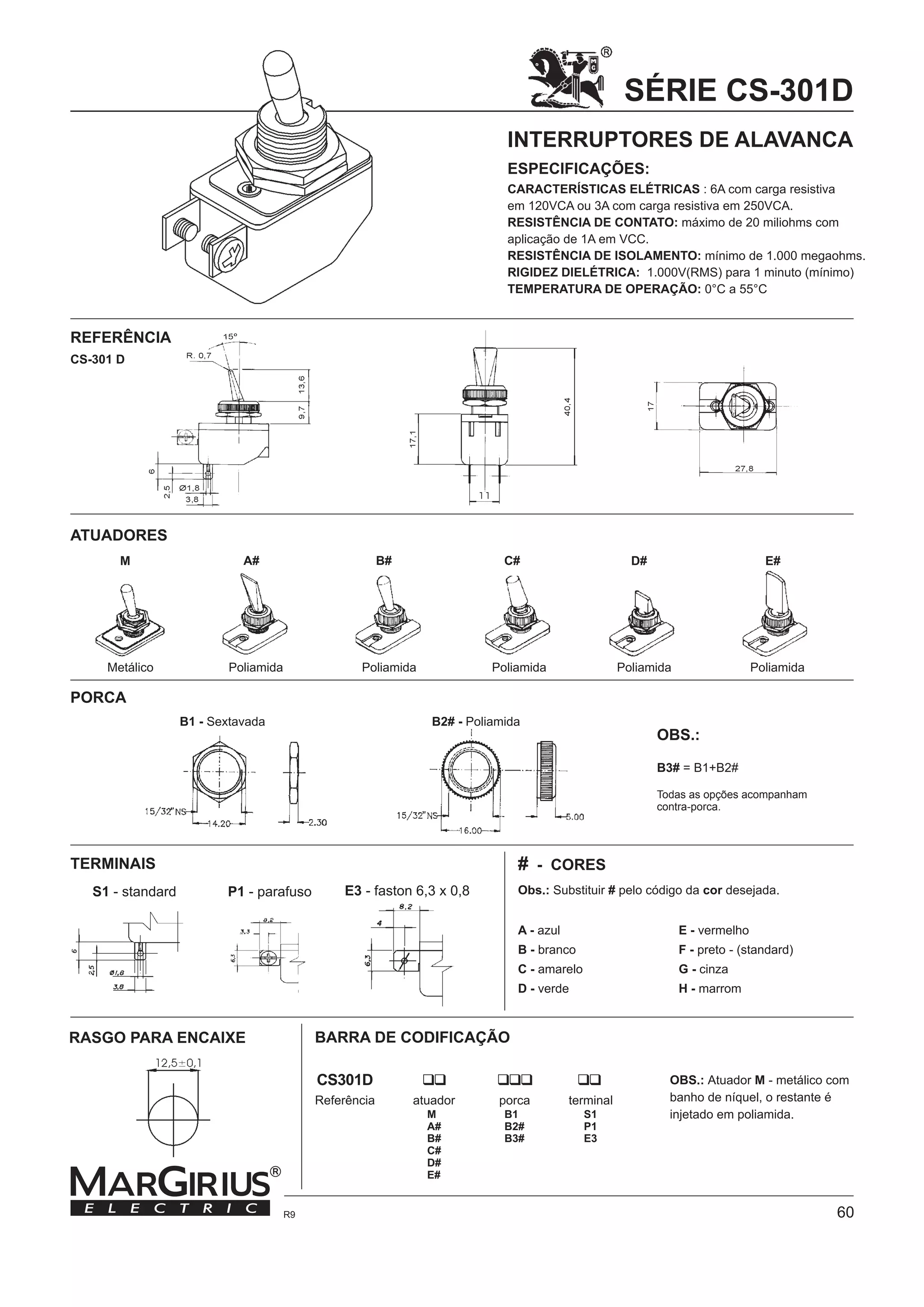

1. SÉRIE CS-301D
INTERRUPTORES DE ALAVANCA
CARACTERÍSTICAS ELÉTRICAS
RESISTÊNCIA DE CONTATO:
RESISTÊNCIA DE ISOLAMENTO:
RIGIDEZ DIELÉTRICA:
TEMPERATURA DE OPERAÇÃO:
: 6A com carga resistiva
em 120VCA ou 3A com carga resistiva em 250VCA.
máximo de 20 miliohms com
aplicação de 1A em VCC.
mínimo de 1.000 megaohms.
1.000V(RMS) para 1 minuto (mínimo)
0°C a 55°C
ESPECIFICAÇÕES:
OBS.: MAtuador - metálico com
banho de níquel, o restante é
injetado em poliamida.
REFERÊNCIA
PORCA
TERMINAIS
CS-301 D
BARRA DE CODIFICAÇÃO
ATUADORES
A# B# C# D# E#M
Metálico PoliamidaPoliamidaPoliamidaPoliamidaPoliamida
CS301D
Referência porcaatuador terminal
B1 - Sextavada B2# - Poliamida
OBS.:
B3# = B1+B2#
Todas as opções acompanham
contra-porca.
S1 - standard P1 - parafuso E3 - faston 6,3 x 0,8
RASGO PARA ENCAIXE
# - CORES
Obs.: # corSubstituir pelo código da desejada.
A -
B -
C -
D -
azul
branco
amarelo
verde
E -
F -
G -
H -
vermelho
preto - (standard)
cinza
marrom
M
A#
B#
C#
D#
E#
B1
B2#
B3#
S1
P1
E3
R9 60
