1. Profa. Ana Paula Fugii

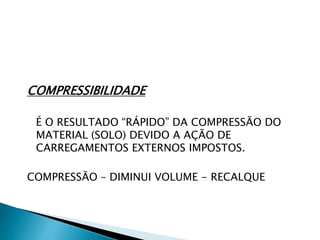

2. COMPRESSIBILIDADE
É O RESULTADO “RÁPIDO” DA COMPRESSÃO DO
MATERIAL (SOLO) DEVIDO A AÇÃO DE
CARREGAMENTOS EXTERNOS IMPOSTOS.
COMPRESSÃO – DIMINUI VOLUME - RECALQUE

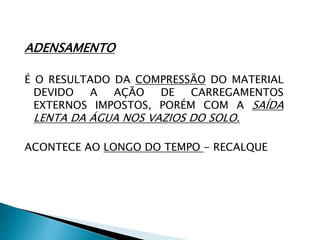

3. ADENSAMENTO
É O RESULTADO DA COMPRESSÃO DO MATERIAL
DEVIDO A AÇÃO DE CARREGAMENTOS
EXTERNOS IMPOSTOS, PORÉM COM A SAÍDA
LENTA DA ÁGUA NOS VAZIOS DO SOLO.
ACONTECE AO LONGO DO TEMPO - RECALQUE

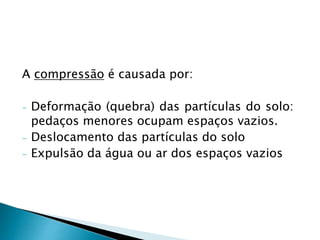

4. A compressão é causada por:
- Deformação (quebra) das partículas do solo:
pedaços menores ocupam espaços vazios.
- Deslocamento das partículas do solo
- Expulsão da água ou ar dos espaços vazios

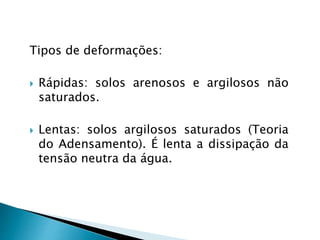

5. Tipos de deformações:
 Rápidas: solos arenosos e argilosos não
saturados.
 Lentas: solos argilosos saturados (Teoria
do Adensamento). É lenta a dissipação da
tensão neutra da água.

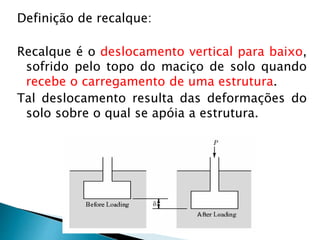

6. Definição de recalque:
Recalque é o deslocamento vertical para baixo,
sofrido pelo topo do maciço de solo quando
recebe o carregamento de uma estrutura.
Tal deslocamento resulta das deformações do
solo sobre o qual se apóia a estrutura.

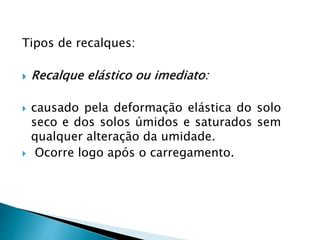

8. Tipos de recalques:
 Recalque elástico ou imediato:
 causado pela deformação elástica do solo
seco e dos solos úmidos e saturados sem
qualquer alteração da umidade.
 Ocorre logo após o carregamento.

9. Tipos de recalques:
 Recalque por adensamento primário:
alteração de volume em solos coesivos
saturados devido à expulsão da água dos
vazios (diminui a pressão neutra).

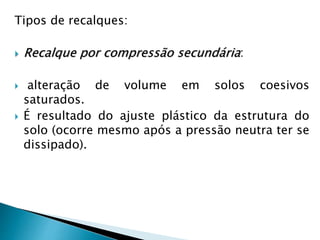

10. Tipos de recalques:
 Recalque por compressão secundária:
 alteração de volume em solos coesivos
saturados.
 É resultado do ajuste plástico da estrutura do
solo (ocorre mesmo após a pressão neutra ter se
dissipado).

11. Recalque Total:
St=Sp+Ss+Se
St=Recalque total
Sp=recalque primário
Ss=recalque secundário
Se=recalque elástico

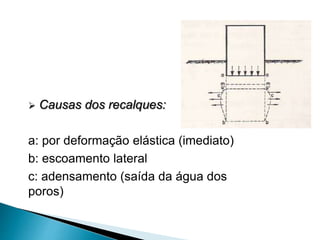

12.  Causas dos recalques:
a: por deformação elástica (imediato)
b: escoamento lateral
c: adensamento (saída da água dos
poros)

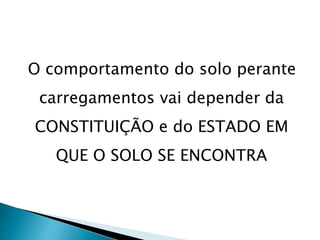

13. O comportamento do solo perante
carregamentos vai depender da
CONSTITUIÇÃO e do ESTADO EM
QUE O SOLO SE ENCONTRA

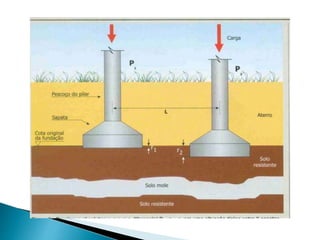

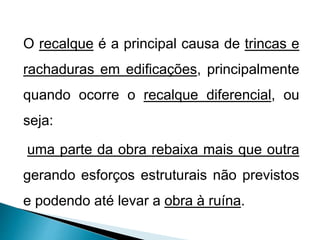

14. O recalque é a principal causa de trincas e
rachaduras em edificações, principalmente
quando ocorre o recalque diferencial, ou
seja:
uma parte da obra rebaixa mais que outra
gerando esforços estruturais não previstos
e podendo até levar a obra à ruína.

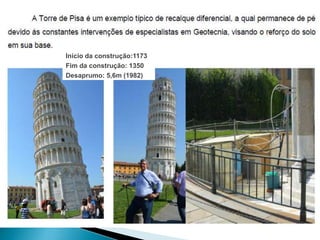

15. Início da construção:1173
Fim da construção: 1350
Desaprumo: 5,6m (1982)

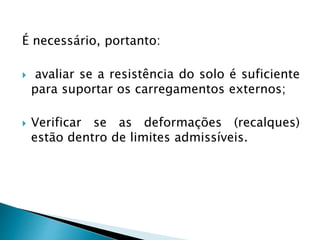

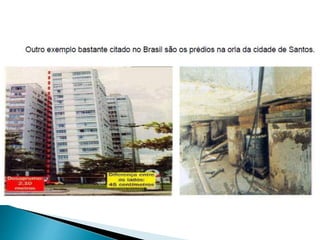

17. É necessário, portanto:
 avaliar se a resistência do solo é suficiente
para suportar os carregamentos externos;
 Verificar se as deformações (recalques)
estão dentro de limites admissíveis.

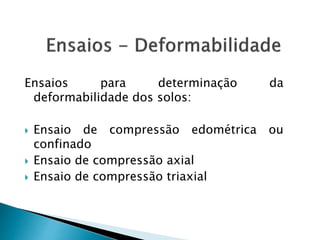

18. Ensaios para determinação da
deformabilidade dos solos:
 Ensaio de compressão edométrica ou
confinado
 Ensaio de compressão axial
 Ensaio de compressão triaxial

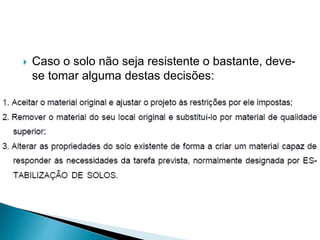

19.  Caso o solo não seja resistente o bastante, deve-
se tomar alguma destas decisões:

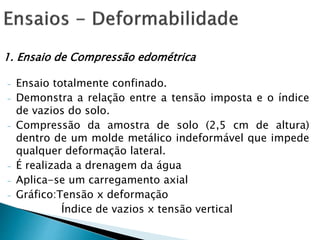

20. 1. Ensaio de Compressão edométrica
- Ensaio totalmente confinado.
- Demonstra a relação entre a tensão imposta e o índice
de vazios do solo.
- Compressão da amostra de solo (2,5 cm de altura)
dentro de um molde metálico indeformável que impede
qualquer deformação lateral.
- É realizada a drenagem da água
- Aplica-se um carregamento axial
- Gráfico:Tensão x deformação
Índice de vazios x tensão vertical

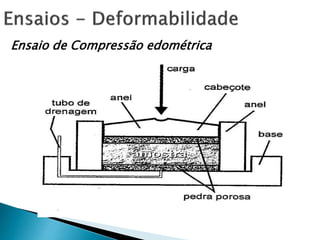

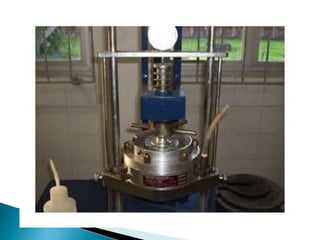

21. Ensaio de Compressão edométrica

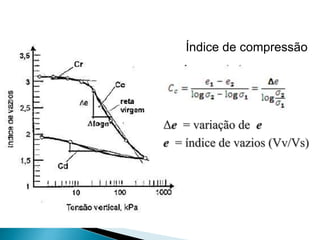

23. Índice de compressão
Δe = variação de e
e = índice de vazios (Vv/Vs)

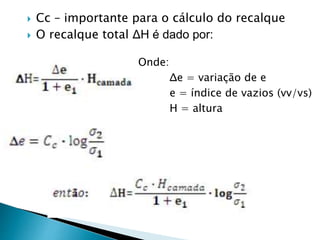

24.  Cc – importante para o cálculo do recalque
 O recalque total ΔH é dado por:
Onde:
Δe = variação de e
e = índice de vazios (vv/vs)
H = altura

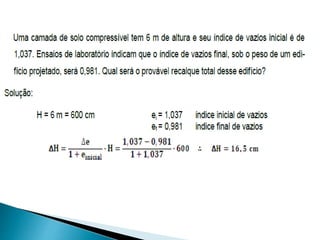

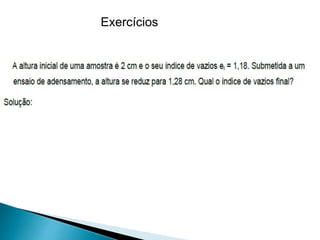

25. Exercícios

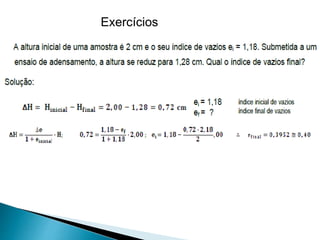

26. Exercícios

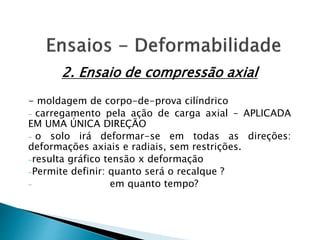

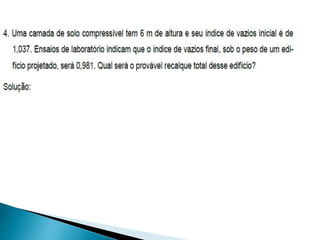

29. 2. Ensaio de compressão axial
- moldagem de corpo-de-prova cilíndrico
- carregamento pela ação de carga axial – APLICADA
EM UMA ÚNICA DIREÇÃO
- o solo irá deformar-se em todas as direções:
deformações axiais e radiais, sem restrições.
-resulta gráfico tensão x deformação
-Permite definir: quanto será o recalque ?
- em quanto tempo?

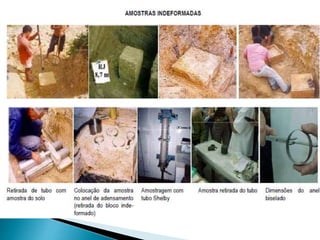

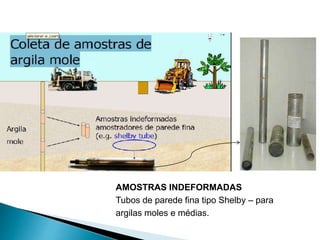

30. AMOSTRAS INDEFORMADAS
Tubos de parede fina tipo Shelby – para
argilas moles e médias.

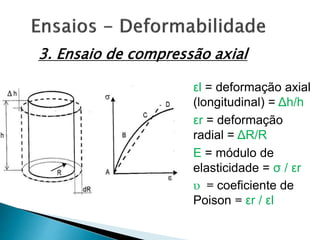

32. 3. Ensaio de compressão axial
εl = deformação axial
(longitudinal) = Δh/h
εr = deformação
radial = ΔR/R
E = módulo de
elasticidade = σ / εr
υ = coeficiente de
Poison = εr / εl

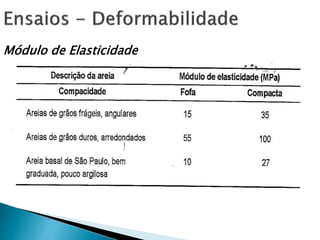

33. Módulo de Elasticidade

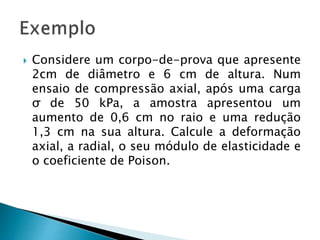

34.  Considere um corpo-de-prova que apresente
2cm de diâmetro e 6 cm de altura. Num
ensaio de compressão axial, após uma carga
σ de 50 kPa, a amostra apresentou um
aumento de 0,6 cm no raio e uma redução
1,3 cm na sua altura. Calcule a deformação
axial, a radial, o seu módulo de elasticidade e
o coeficiente de Poison.

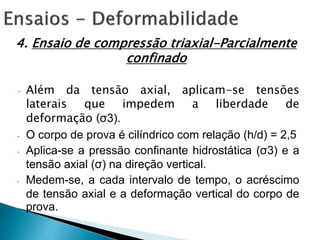

35. 4. Ensaio de compressão triaxial-Parcialmente
confinado
- Além da tensão axial, aplicam-se tensões
laterais que impedem a liberdade de
deformação (σ3).
- O corpo de prova é cilíndrico com relação (h/d) = 2,5
- Aplica-se a pressão confinante hidrostática (σ3) e a
tensão axial (σ) na direção vertical.
- Medem-se, a cada intervalo de tempo, o acréscimo
de tensão axial e a deformação vertical do corpo de
prova.
