Apresentação mapas temáticos
O documento discute a criação de mapas temáticos usando normas do OGC. Propõe estender estas normas para permitir a criação de mais tipos de mapas temáticos, como mapas distorcidos, implementando as extensões no servidor GeoServer usando a biblioteca ScapeToad para gerar cartogramas. A avaliação será baseada em métricas de usabilidade e dados públicos portugueses.
Apresentação mapas temáticos
- 1. José Borbinha INESC-ID /IST jlb@ist.utl.pt Bruno Martins INESC-ID / IST bruno.g.martins@ist.utl.pt Emanuel Rita INESC-ID / IST emanuelrita@ist.utl.pt myESIG 2010 . 10-12 fevereiro 2010

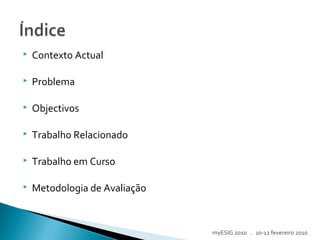

- 2. Contexto Actual Problema Objectivos Trabalho Relacionado Trabalho em Curso Metodologia de Avaliação myESIG 2010 . 10-12 fevereiro 2010

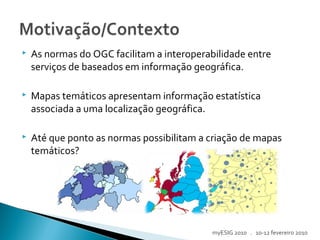

- 3. As normasdo OGC facilitam a interoperabilidade entre serviços de baseados em informação geográfica. Mapas temáticos apresentam informação estatística associada a uma localização geográfica. Até que ponto as normas possibilitam a criação de mapas temáticos? myESIG 2010 . 10-12 fevereiro 2010

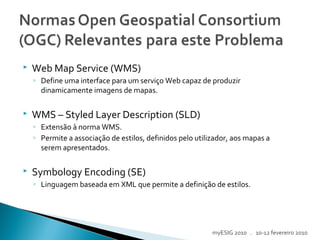

- 4. Web MapService (WMS) ◦ Define uma interface para um serviço Web capaz de produzir dinamicamente imagens de mapas. WMS – Styled Layer Description (SLD) ◦ Extensão à norma WMS. ◦ Permite a associação de estilos, definidos pelo utilizador, aos mapas a serem apresentados. Symbology Encoding (SE) ◦ Linguagem baseada em XML que permite a definição de estilos. myESIG 2010 . 10-12 fevereiro 2010

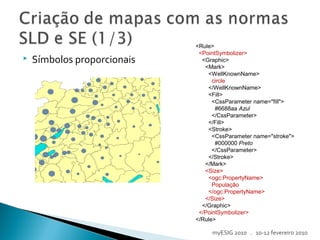

- 5. Símbolos proporcionais <Rule> <PointSymbolizer> <Graphic> <Mark> <WellKnownName> circle </WellKnownName> <Fill> <CssParametername="fill"> #6688aa Azul </CssParameter> </Fill> <Stroke> <CssParameter name="stroke"> #000000 Preto </CssParameter> </Stroke> </Mark> <Size> <ogc:PropertyName> População </ogc:PropertyName> </Size> </Graphic> </PointSymbolizer> </Rule> myESIG 2010 . 10-12 fevereiro 2010

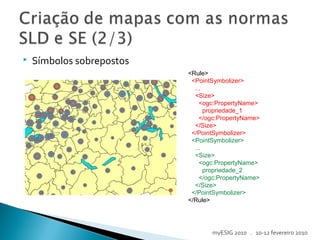

- 6.
- 7. Coropletos <Rule> <Name>De 100000a 200000</Name> <ogc:Filter> <ogc:PropertyIsBetween> <ogc:PropertyName> População </ogc:PropertyName> <ogc:LowerBoundary> 100000 </ogc:LowerBoundary> <ogc:UpperBoundary> 200000 </ogc:UpperBoundary> </ogc:PropertyIsBetween> </ogc:Filter> <PolygonSymbolizer> <Fill> <CssParameter name="fill"> # 99CCFF Azul claro </CssParameter> </Fill> </PolygonSymbolizer> </Rule> myESIG 2010 . 10-12 fevereiro 2010

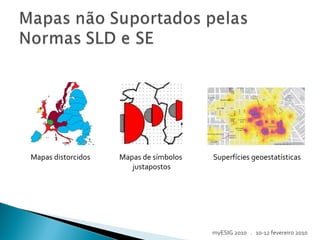

- 8. Mapas de símbolos justapostos Mapasdistorcidos Superfícies geoestatísticas myESIG 2010 . 10-12 fevereiro 2010
- 9. Apesar dasnormas OGC não fornecerem mecanismos próprios para a criação de mapas temáticos, alguns tipos destes são passíveis de serem criados: ◦ Mapas de símbolos proporcionais ◦ Mapas de símbolos sobrepostos ◦ Mapas de coropletos myESIG 2010 . 10-12 fevereiro 2010

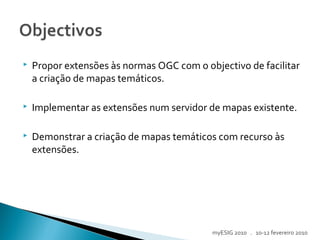

- 10. Propor extensõesàs normas OGC com o objectivo de facilitar a criação de mapas temáticos. Implementar as extensões num servidor de mapas existente. Demonstrar a criação de mapas temáticos com recurso às extensões. myESIG 2010 . 10-12 fevereiro 2010

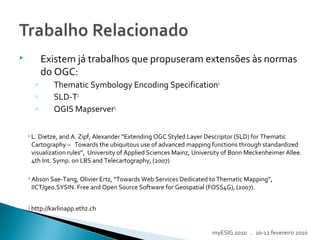

- 11. Existem játrabalhos que propuseram extensões às normas do OGC: ◦ Thematic Symbology Encoding Specification1 ◦ SLD-T2 ◦ QGIS Mapserver3 1 L. Dietze, and A. Zipf, Alexander “Extending OGC Styled Layer Descriptor (SLD) for Thematic Cartography – Towards the ubiquitous use of advanced mapping functions through standardized visualization rules”, University of Applied Sciences Mainz, University of Bonn Meckenheimer Allee. 4th Int. Symp. on LBS and Telecartography, (2007) 2 Abson Sae-Tang, Olivier Ertz, “Towards Web Services Dedicated to Thematic Mapping”, IICT/geo.SYSIN. Free and Open Source Software for Geospatial (FOSS4G), (2007). 3 http://karlinapp.ethz.ch myESIG 2010 . 10-12 fevereiro 2010
- 12. Introduz umnovo elemento na norma SE: ThematicSymbolizer. Possibilita a definição de mapas do tipo: ◦ Mapas de diagramas ◦ Mapas de coropletos myESIG 2010 . 10-12 fevereiro 2010

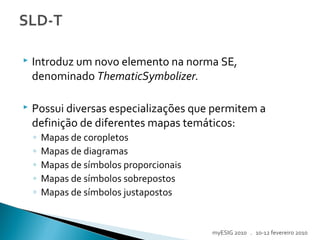

- 13. Introduz umnovo elemento na norma SE, denominado ThematicSymbolizer. Possui diversas especializações que permitem a definição de diferentes mapas temáticos: ◦ Mapas de coropletos ◦ Mapas de diagramas ◦ Mapas de símbolos proporcionais ◦ Mapas de símbolos sobrepostos ◦ Mapas de símbolos justapostos myESIG 2010 . 10-12 fevereiro 2010

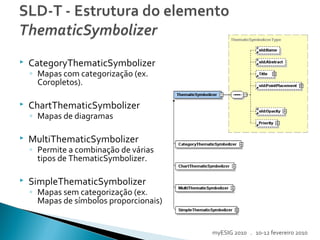

- 14. CategoryThematicSymbolizer ◦ Mapascom categorização (ex. Coropletos). ChartThematicSymbolizer ◦ Mapas de diagramas MultiThematicSymbolizer ◦ Permite a combinação de várias tipos de ThematicSymbolizer. SimpleThematicSymbolizer ◦ Mapas sem categorização (ex. Mapas de símbolos proporcionais) myESIG 2010 . 10-12 fevereiro 2010
- 15. Introdução deum novo elemento, denominado DiagramSymbolizer. Permite a definição de mapas de diagramas. myESIG 2010 . 10-12 fevereiro 2010

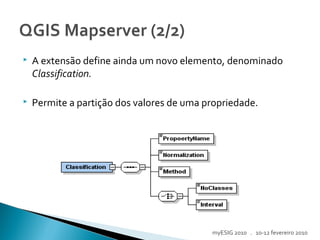

- 16. A extensãodefine ainda um novo elemento, denominado Classification. Permite a partição dos valores de uma propriedade. myESIG 2010 . 10-12 fevereiro 2010
- 17. Thematic Symbology Encoding SLD-T QGIS Coropletos SuportaSuporta Suporta Diagramas Suporta Suporta Suporta Símbolos proporcionais Não Suporta Suporta Não Suporta Símbolos sobrepostos e justapostos Não Suporta Suporta Não Suporta Superfícies Geoestatísticas Não Suporta Não Suporta Não Suporta Mapas distorcidos Não Suporta Não Suporta Não Suporta myESIG 2010 . 10-12 fevereiro 2010

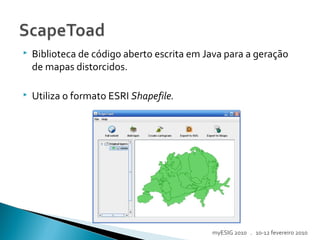

- 18. Biblioteca decódigo aberto escrita em Java para a geração de mapas distorcidos. Utiliza o formato ESRI Shapefile. myESIG 2010 . 10-12 fevereiro 2010

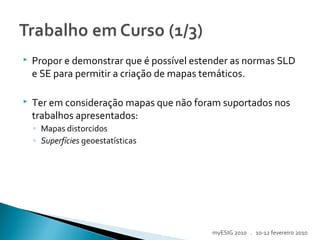

- 19. Propor edemonstrar que é possível estender as normas SLD e SE para permitir a criação de mapas temáticos. Ter em consideração mapas que não foram suportados nos trabalhos apresentados: ◦ Mapas distorcidos ◦ Superfícies geoestatísticas myESIG 2010 . 10-12 fevereiro 2010

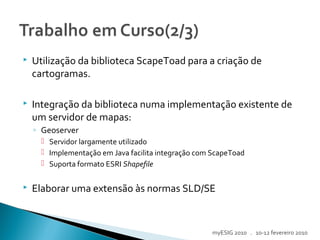

- 20. Utilização dabiblioteca ScapeToad para a criação de cartogramas. Integração da biblioteca numa implementação existente de um servidor de mapas: ◦ Geoserver Servidor largamente utilizado Implementação em Java facilita integração com ScapeToad Suporta formato ESRI Shapefile Elaborar uma extensão às normas SLD/SE myESIG 2010 . 10-12 fevereiro 2010

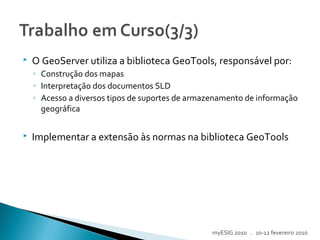

- 21. O GeoServerutiliza a biblioteca GeoTools, responsável por: ◦ Construção dos mapas ◦ Interpretação dos documentos SLD ◦ Acesso a diversos tipos de suportes de armazenamento de informação geográfica Implementar a extensão às normas na biblioteca GeoTools myESIG 2010 . 10-12 fevereiro 2010

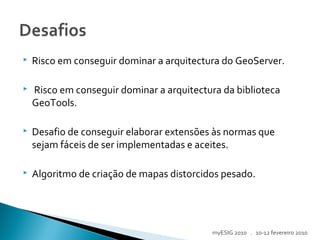

- 22. Risco emconseguir dominar a arquitectura do GeoServer. Risco em conseguir dominar a arquitectura da biblioteca GeoTools. Desafio de conseguir elaborar extensões às normas que sejam fáceis de ser implementadas e aceites. Algoritmo de criação de mapas distorcidos pesado. myESIG 2010 . 10-12 fevereiro 2010
- 23. Criar umcliente baseado em OpenLayers ou MapFish Avaliação baseada em estudos já efectuados à avaliação da usabilidade de software de criação de mapas. ◦ Goal-Question-Metric4 Utilização de dados provenientes de fontes públicas (dados disponibilizados pelo Instituto Geográfico Português). 4 Zdena Dobešová, Dagmar Kusendová, “Goal-Question-Metric method for evaluation of cartographic functionality in GIS software”, GIS Ostrava, (2009) myESIG 2010 . 10-12 fevereiro 2010

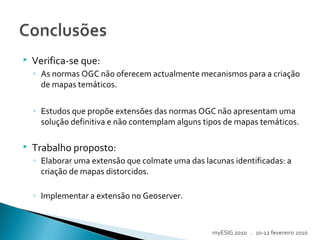

- 24. Verifica-se que: ◦As normas OGC não oferecem actualmente mecanismos para a criação de mapas temáticos. ◦ Estudos que propõe extensões das normas OGC não apresentam uma solução definitiva e não contemplam alguns tipos de mapas temáticos. Trabalho proposto: ◦ Elaborar uma extensão que colmate uma das lacunas identificadas: a criação de mapas distorcidos. ◦ Implementar a extensão no Geoserver. myESIG 2010 . 10-12 fevereiro 2010
- 25. Questões? myESIG 2010 .10-12 fevereiro 2010
