CBX 150 AERO
MOTOR NÃO PEGA/PARTIDA DIFÍCIL 19—1
MOTOR NÃO TEM FORÇA 19—2
MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES 19—3
MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES 19—4
DIRIGIBILIDADE RUIM 19—4
19-1

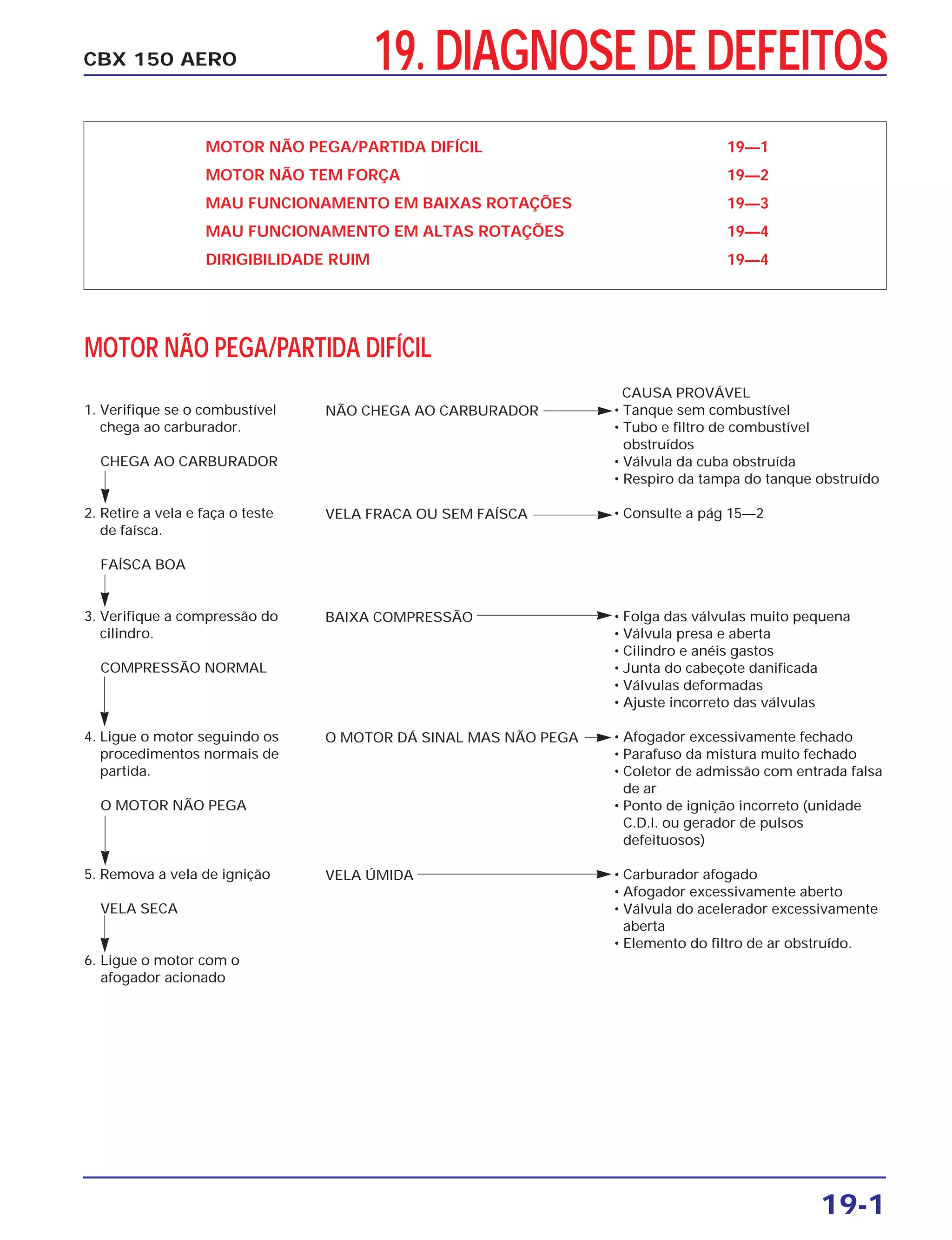

19. DIAGNOSE DE DEFEITOS
MOTOR NÃO PEGA/PARTIDA DIFÍCIL
1. Verifique se o combustível
chega ao carburador.
CHEGA AO CARBURADOR
2. Retire a vela e faça o teste
de faísca.
FAÍSCA BOA
3. Verifique a compressão do
cilindro.
COMPRESSÃO NORMAL
4. Ligue o motor seguindo os
procedimentos normais de
partida.
O MOTOR NÃO PEGA
5. Remova a vela de ignição
VELA SECA
6. Ligue o motor com o
afogador acionado
NÃO CHEGA AO CARBURADOR
VELA FRACA OU SEM FAÍSCA
BAIXA COMPRESSÃO
O MOTOR DÁ SINAL MAS NÃO PEGA
VELA ÚMIDA
CAUSA PROVÁVEL
• Tanque sem combustível
• Tubo e filtro de combustível
obstruídos
• Válvula da cuba obstruída
• Respiro da tampa do tanque obstruído
• Consulte a pág 15—2
• Folga das válvulas muito pequena
• Válvula presa e aberta
• Cilindro e anéis gastos
• Junta do cabeçote danificada
• Válvulas deformadas
• Ajuste incorreto das válvulas
• Afogador excessivamente fechado
• Parafuso da mistura muito fechado
• Coletor de admissão com entrada falsa
de ar
• Ponto de ignição incorreto (unidade
C.D.I. ou gerador de pulsos
defeituosos)
• Carburador afogado
• Afogador excessivamente aberto
• Válvula do acelerador excessivamente
aberta
• Elemento do filtro de ar obstruído.
19-2
CBX 150 AERODIAGNOSE DE DEFEITOS

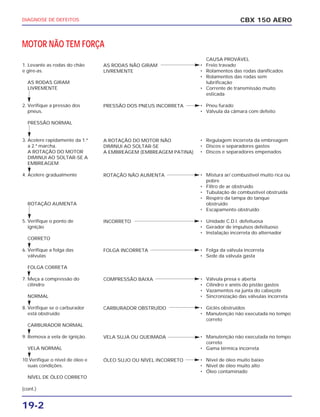

1. Levante as rodas do chão
e gire-as.
AS RODAS GIRAM
LIVREMENTE
2. Verifique a pressão dos
pneus.
PRESSÃO NORMAL
3. Acelere rapidamente da 1.ª
a 2.ª marcha.
A ROTAÇÃO DO MOTOR
DIMINUI AO SOLTAR-SE A
EMBREAGEM
4. Acelere gradualmente
ROTAÇÃO AUMENTA
5. Verifique o ponto de
ignição
CORRETO
6. Verifique a folga das
válvulas
FOLGA CORRETA
7. Meça a compressão do
cilindro
NORMAL
8. Verifique se o carburador
está obstruído
CARBURADOR NORMAL
9. Remova a vela de ignição.
VELA NORMAL
10.Verifique o nível de óleo e
suas condições.
NÍVEL DE ÓLEO CORRETO
AS RODAS NÃO GIRAM
LIVREMENTE
PRESSÃO DOS PNEUS INCORRETA
A ROTAÇÃO DO MOTOR NÃO
DIMINUI AO SOLTAR-SE
A EMBREAGEM (EMBREAGEM PATINA)
ROTAÇÃO NÃO AUMENTA
INCORRETO
FOLGA INCORRETA
COMPRESSÃO BAIXA
CARBURADOR OBSTRUÍDO
VELA SUJA OU QUEIMADA
ÓLEO SUJO OU NÍVEL INCORRETO
CAUSA PROVÁVEL
• Freio travado
• Rolamentos das rodas danificados
• Rolamentos das rodas sem
lubrificação
• Corrente de transmissão muito
esticada
• Pneu furado
• Válvula da câmara com defeito
• Regulagem incorreta da embreagem
• Discos e separadores gastos
• Discos e separadores empenados
• Mistura ar/ combustível muito rica ou
pobre
• Filtro de ar obstruído
• Tubulação de combustível obstruída
• Respiro da tampa do tanque
obstruído
• Escapamento obstruído
• Unidade C.D.I. defeituosa
• Gerador de impulsos defeituoso
• Instalação incorreta do alternador
• Folga da válvula incorreta
• Sede da válvula gasta
• Válvula presa e aberta
• Cilindro e anéis do pistão gastos
• Vazamentos na junta do cabeçote
• Sincronização das válvulas incorreta
• Giclês obstruídos
• Manutenção não executada no tempo
correto
• Manutenção não executada no tempo
correto
• Gama térmica incorreta
• Nível de óleo muito baixo
• Nível de óleo muito alto
• Óleo contaminado
MOTOR NÃO TEM FORÇA
(cont.)
CBX 150 AERO DIAGNOSE DE DEFEITOS
19-3

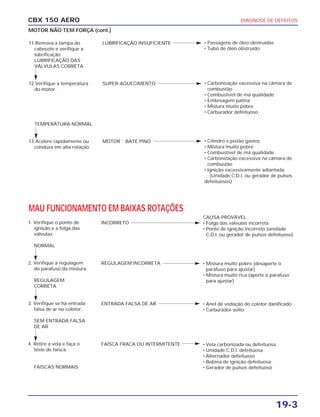

11.Remova a tampa do
cabeçote e verifique a
lubrificação
LUBRIFICAÇÃO DAS
VÁLVULAS CORRETA
12.Verifique a temperatura
do motor.
TEMPERATURA NORMAL
13.Acelere rapidamente ou
conduza em alta rotação.
1. Verifique o ponto de
ignição e a folga das
válvulas
NORMAL
2. Verifique a regulagem
do parafuso da mistura.
REGULAGEM
CORRETA
3. Verifique se há entrada
falsa de ar no coletor.
SEM ENTRADA FALSA
DE AR
4. Retire a vela e faça o
teste de faísca.
FAÍSCAS NORMAIS
LUBRIFICAÇÃO INSUFICIENTE
SUPER-AQUECIMENTO
MOTOR `` BATE PINO``
INCORRETO
REGULAGEM INCORRETA
ENTRADA FALSA DE AR
FAÍSCA FRACA OU INTERMITENTE
CAUSA PROVÁVEL
• Folga das válvulas incorreta
• Ponto de ignição incorreto (unidade
C.D.I. ou gerador de pulsos defeituoso)
• Mistura muito pobre (desaperte o
parafuso para ajustar)
• Mistura muito rica (aperte o parafuso
para ajustar)
• Anel de vedação do coletor danificado
• Carburador solto
• Vela carbonizada ou defeituosa
• Unidade C.D.I. defeituosa
• Alternador defeituoso
• Bobina de ignição defeituosa
• Gerador de pulsos defeituoso
MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES
• Passagens de óleo obstruídas
• Tubo de óleo obstruído
• Carbonização excessiva na câmara de
combustão
• Combustível de má qualidade
• Embreagem patina
• Mistura muito pobre
• Carburador defeituoso
• Cilindro e pistão gastos
• Mistura muito pobre
• Combustível de má qualidade
• Carbonização excessiva na câmara de
combustão
• Ignição excessivamente adiantada.
(Unidade C.D.I. ou gerador de pulsos
defeituosos)
MOTOR NÃO TEM FORÇA (cont.)

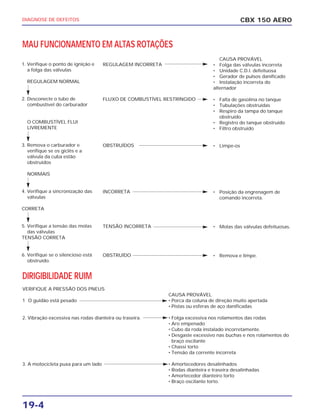

1. Verifique o ponto de ignição e
a folga das válvulas
REGULAGEM NORMAL
2. Desconecte o tubo de
combustível do carburador
O COMBUSTÍVEL FLUI
LIVREMENTE
3. Remova o carburador e
verifique se os giclês e a
válvula da cuba estão
obstruídos
NORMAIS
4. Verifique a sincronização das
válvulas
CORRETA
5. Verifique a tensão das molas
das válvulas
TENSÃO CORRETA
6. Verifique se o silencioso está
obstruído.
CBX 150 AERODIAGNOSE DE DEFEITOS
19-4
REGULAGEM INCORRETA
FLUXO DE COMBUSTÍVEL RESTRINGIDO
OBSTRUÍDOS
INCORRETA
TENSÃO INCORRETA
OBSTRUÍDO
DIRIGIBILIDADE RUIM
VERIFIQUE A PRESSÃO DOS PNEUS
CAUSA PROVÁVEL
1 O guidão está pesado • Porca da coluna de direção muito apertada
• Pistas ou esferas de aço danificadas
2. Vibração excessiva nas rodas dianteira ou traseira. • Folga excessiva nos rolamentos das rodas
• Aro empenado
• Cubo da roda instalado incorretamente.
• Desgaste excessivo nas buchas e nos rolamentos do
braço oscilante
• Chassi torto
• Tensão da corrente incorreta
3. A motocicleta puxa para um lado • Amortecedores desalinhados
• Rodas dianteira e traseira desalinhadas
• Amortecedor dianteiro torto
• Braço oscilante torto.
MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES
CAUSA PROVÁVEL
• Folga das válvulas incorreta
• Unidade C.D.I. defeituosa
• Gerador de pulsos danificado
• Instalação incorreta do
alternador
• Falta de gasolina no tanque
• Tubulações obstruídas
• Respiro da tampa do tanque
obstruído
• Registro do tanque obstruído
• Filtro obstruído
• Limpe-os
• Posição da engrenagem de
comando incorreta.
• Molas das válvulas defeituosas.
• Remova e limpe.
CBX 150 AERO

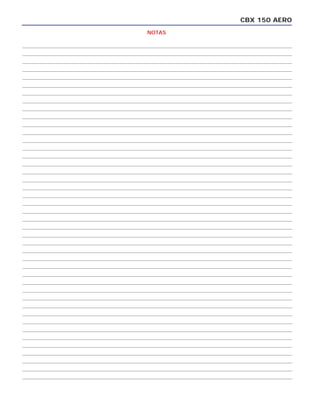

NOTAS
DIAGNOSE DE DEFEITOS

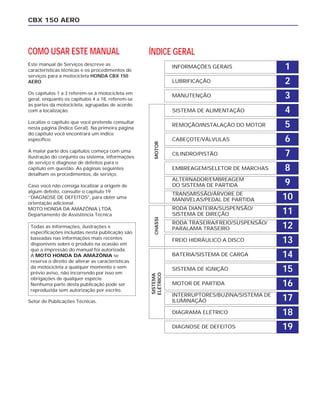

COMO USAR ESTE MANUAL
Este manual de Serviços descreve as
características técnicas e os procedimentos de
serviços para a motocicleta HONDA CBX 150
AERO.
Os capítulos 1 a 3 referem-se à motocicleta em
geral, enquanto os capítulos 4 a 18, referem-se
às partes da motocicleta, agrupadas de acordo
com a localização.
Localize o capítulo que você pretende consultar
nesta página (Índice Geral). Na primeira página
do capítulo você encontrará um índice
específico.
A maior parte dos capítulos começa com uma
ilustração do conjunto ou sistema, informações
de serviço e diagnose de defeitos para o
capítulo em questão. As páginas seguintes
detalham os procedimentos, de serviço.
Caso você não consiga localizar a origem de
algum defeito, consulte o capítulo 19
‘’DIAGNOSE DE DEFEITOS", para obter uma
orientação adicional.
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Assistência Técnica
Setor de Publicações Técnicas.
CBX 150 AERO
Todas as informações, ilustrações e
especificações incluídas nesta publicação são
baseadas nas informações mais recentes
disponíveis sobre o produto na ocasião em
que a impressão do manual foi autorizada.
A MOTO HONDA DA AMAZÔNIA se
reserva o direito de alterar as características
da motocicleta a qualquer momento e sem
prévio aviso, não incorrendo por isso em
obrigações de qualquer espécie.
Nenhuma parte desta publicação pode ser
reproduzida sem autorização por escrito.
1INFORMAÇÕES GERAIS
2LUBRIFICAÇÃO
3MANUTENÇÃO
4SISTEMA DE ALIMENTAÇÃO
5REMOÇÃO/INSTALAÇÃO DO MOTOR
6CABEÇOTE/VÁLVULAS
7CILINDRO/PISTÃO
8EMBREAGEM/SELETOR DE MARCHAS
9ALTERNADOR/EMBREAGEM
DO SISTEMA DE PARTIDA
10TRANSMISSÃO/ÁRVORE DE
MANIVELAS/PEDAL DE PARTIDA
11RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
12RODA TRASEIRA/FREIO/SUSPENSÃO/
PARALAMA TRASEIRO
13FREIO HIDRÁULICO A DISCO
14BATERIA/SISTEMA DE CARGA
15SISTEMA DE IGNIÇÃO
16MOTOR DE PARTIDA
17INTERRUPTORES/BUZINA/SISTEMA DE
ILUMINAÇÃO
18DIAGRAMA ELÉTRICO
19
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTOR

Mais conteúdo relacionado

Mais procurados

Manual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeitoManual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeito
Thiago Huari

Manual serviço aero alimenta
Manual serviço aero alimentaManual serviço aero alimenta
Manual serviço aero alimenta
Thiago Huari

Manaul de serviço cbr600 f(2) (1998~2000) defeitos
Manaul de serviço cbr600 f(2) (1998~2000) defeitosManaul de serviço cbr600 f(2) (1998~2000) defeitos
Manaul de serviço cbr600 f(2) (1998~2000) defeitos
Thiago Huari

Manual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrificManual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrific
Thiago Huari

Manual de serviço cr80 r defeitos
Manual de serviço cr80 r defeitosManual de serviço cr80 r defeitos
Manual de serviço cr80 r defeitos
Thiago Huari

Manual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimentaManual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimenta
Thiago Huari

Manaul de serviço cbr1100 xx (1)_(~1998) lubrific
Manaul de serviço cbr1100 xx (1)_(~1998) lubrificManaul de serviço cbr1100 xx (1)_(~1998) lubrific
Manaul de serviço cbr1100 xx (1)_(~1998) lubrific
Thiago Huari

Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitosManaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Thiago Huari

Manual serviço aero manutenc
Manual serviço aero manutencManual serviço aero manutenc
Manual serviço aero manutenc
Thiago Huari

Manual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitosManual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitos
Thiago Huari

Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Manual de serviço ch125 spacy (1993)   mskv8931 p defeitosManual de serviço ch125 spacy (1993)   mskv8931 p defeitos
Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Thiago Huari

Manual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitosManual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitos
Thiago Huari

Manual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitosManual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitos
Thiago Huari

Manaul de serviço cbr1100 xx (2)_(1999~) lubrific
Manaul de serviço cbr1100 xx (2)_(1999~) lubrificManaul de serviço cbr1100 xx (2)_(1999~) lubrific
Manaul de serviço cbr1100 xx (2)_(1999~) lubrific
Thiago Huari

Manual de serviço xlx350 r 00x6b-kv2-603 lubrific
Manual de serviço xlx350 r   00x6b-kv2-603 lubrificManual de serviço xlx350 r   00x6b-kv2-603 lubrific
Manual de serviço xlx350 r 00x6b-kv2-603 lubrific
Thiago Huari

Manual de serviço xlx350 r 00x6b-kv2-603 manutenc
Manual de serviço xlx350 r   00x6b-kv2-603 manutencManual de serviço xlx350 r   00x6b-kv2-603 manutenc
Manual de serviço xlx350 r 00x6b-kv2-603 manutenc
Thiago Huari

Manual de serviço cr250 99 sistalim
Manual de serviço cr250 99 sistalimManual de serviço cr250 99 sistalim
Manual de serviço cr250 99 sistalim
Thiago Huari

Manual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimentaManual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimenta
Thiago Huari

Manual serviço 125 ml83 defeitos
Manual serviço 125 ml83 defeitosManual serviço 125 ml83 defeitos
Manual serviço 125 ml83 defeitos
Thiago Huari


Mais procurados (19)

Manual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeitoManual de serviço cbx750 f (1990) defeito
Manual de serviço cbx750 f (1990) defeito

Manual serviço aero alimenta
Manual serviço aero alimentaManual serviço aero alimenta
Manual serviço aero alimenta

Manaul de serviço cbr600 f(2) (1998~2000) defeitos
Manaul de serviço cbr600 f(2) (1998~2000) defeitosManaul de serviço cbr600 f(2) (1998~2000) defeitos
Manaul de serviço cbr600 f(2) (1998~2000) defeitos

Manual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrificManual de serviço cbx750 f (1990) lubrific
Manual de serviço cbx750 f (1990) lubrific

Manual de serviço cr80 r defeitos
Manual de serviço cr80 r defeitosManual de serviço cr80 r defeitos
Manual de serviço cr80 r defeitos

Manual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimentaManual serviço 125 ml83 alimenta
Manual serviço 125 ml83 alimenta

Manaul de serviço cbr1100 xx (1)_(~1998) lubrific
Manaul de serviço cbr1100 xx (1)_(~1998) lubrificManaul de serviço cbr1100 xx (1)_(~1998) lubrific
Manaul de serviço cbr1100 xx (1)_(~1998) lubrific

Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitosManaul de serviço cbr900 rr fireblade (2000~2001) defeitos
Manaul de serviço cbr900 rr fireblade (2000~2001) defeitos

Manual serviço aero manutenc
Manual serviço aero manutencManual serviço aero manutenc
Manual serviço aero manutenc

Manual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitosManual de serviço cr250 99 defeitos
Manual de serviço cr250 99 defeitos

Manual de serviço ch125 spacy (1993) mskv8931 p defeitos
Manual de serviço ch125 spacy (1993)   mskv8931 p defeitosManual de serviço ch125 spacy (1993)   mskv8931 p defeitos
Manual de serviço ch125 spacy (1993) mskv8931 p defeitos

Manual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitosManual de serviço cr250 00 defeitos
Manual de serviço cr250 00 defeitos

Manual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitosManual de serviço cr125 00 defeitos
Manual de serviço cr125 00 defeitos

Manaul de serviço cbr1100 xx (2)_(1999~) lubrific
Manaul de serviço cbr1100 xx (2)_(1999~) lubrificManaul de serviço cbr1100 xx (2)_(1999~) lubrific
Manaul de serviço cbr1100 xx (2)_(1999~) lubrific

Manual de serviço xlx350 r 00x6b-kv2-603 lubrific
Manual de serviço xlx350 r   00x6b-kv2-603 lubrificManual de serviço xlx350 r   00x6b-kv2-603 lubrific
Manual de serviço xlx350 r 00x6b-kv2-603 lubrific

Manual de serviço xlx350 r 00x6b-kv2-603 manutenc
Manual de serviço xlx350 r   00x6b-kv2-603 manutencManual de serviço xlx350 r   00x6b-kv2-603 manutenc
Manual de serviço xlx350 r 00x6b-kv2-603 manutenc

Manual de serviço cr250 99 sistalim
Manual de serviço cr250 99 sistalimManual de serviço cr250 99 sistalim
Manual de serviço cr250 99 sistalim

Manual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimentaManual de serviço cr125 00 alimenta
Manual de serviço cr125 00 alimenta

Manual serviço 125 ml83 defeitos
Manual serviço 125 ml83 defeitosManual serviço 125 ml83 defeitos
Manual serviço 125 ml83 defeitos


Semelhante a Manual serviço aero defeitos

Manual de servço dream defeitos
Manual de servço dream defeitosManual de servço dream defeitos
Manual de servço dream defeitos
Thiago Huari

Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitos
Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitosManual de serviço c 100 dream - 00 x6b-gn5-710 defeitos
Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitos
Thiago Huari

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos
Thiago Huari

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito
Thiago Huari

Manual de serviço nx150 defeitos
Manual de serviço nx150 defeitosManual de serviço nx150 defeitos
Manual de serviço nx150 defeitos
Thiago Huari

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Thiago Huari

Manual serviço c 100 biz - 00 x6b-gce-761 defeitos
Manual serviço c 100 biz - 00 x6b-gce-761 defeitosManual serviço c 100 biz - 00 x6b-gce-761 defeitos
Manual serviço c 100 biz - 00 x6b-gce-761 defeitos
Thiago Huari

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Thiago Huari

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito
Thiago Huari

Manual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitosManual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitos
Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p defeitos
Manual de serviço xr200 r nx200 cbx200s   mskbb931p defeitosManual de serviço xr200 r nx200 cbx200s   mskbb931p defeitos
Manual de serviço xr200 r nx200 cbx200s mskbb931p defeitos
Thiago Huari

Manual de serviço nx200 xr defeitos
Manual de serviço nx200 xr defeitosManual de serviço nx200 xr defeitos
Manual de serviço nx200 xr defeitos
Thiago Huari

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito
Thiago Huari

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Thiago Huari

Manual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitosManual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitos
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 diagnose-defeitos
Manual serviço biz125 ks es   00 x6b-kss-001 diagnose-defeitosManual serviço biz125 ks es   00 x6b-kss-001 diagnose-defeitos
Manual serviço biz125 ks es 00 x6b-kss-001 diagnose-defeitos
Thiago Huari

Manual serviço biz125 ks es 00 x6b-kss-001 sistema-alimentacao
Manual serviço biz125 ks es   00 x6b-kss-001 sistema-alimentacaoManual serviço biz125 ks es   00 x6b-kss-001 sistema-alimentacao
Manual serviço biz125 ks es 00 x6b-kss-001 sistema-alimentacao
Thiago Huari


Semelhante a Manual serviço aero defeitos (20)

Manual de servço dream defeitos
Manual de servço dream defeitosManual de servço dream defeitos
Manual de servço dream defeitos

Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitos
Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitosManual de serviço c 100 dream - 00 x6b-gn5-710 defeitos
Manual de serviço c 100 dream - 00 x6b-gn5-710 defeitos

Manual de serviço cb500 defeitos
Manual de serviço cb500 defeitosManual de serviço cb500 defeitos
Manual de serviço cb500 defeitos

Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara   00 x6b-kas-602 defeitosManual de serviço nx350 sahara   00 x6b-kas-602 defeitos
Manual de serviço nx350 sahara 00 x6b-kas-602 defeitos

Manaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeitoManaul de serviço cbr900 rr fireblade (~1999) defeito
Manaul de serviço cbr900 rr fireblade (~1999) defeito

Manual de serviço nx150 defeitos
Manual de serviço nx150 defeitosManual de serviço nx150 defeitos
Manual de serviço nx150 defeitos

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitosManual de serviço nxr125 bros ks es   00 x6b-ksm-001 defeitos
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 defeitos

Manual serviço c 100 biz - 00 x6b-gce-761 defeitos
Manual serviço c 100 biz - 00 x6b-gce-761 defeitosManual serviço c 100 biz - 00 x6b-gce-761 defeitos
Manual serviço c 100 biz - 00 x6b-gce-761 defeitos

Manaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeitoManaul de serviço cbr1100 xx (1)_(~1998) defeito
Manaul de serviço cbr1100 xx (1)_(~1998) defeito

Manual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeitoManual de serviço cbr600 f(1) (~1997) defeito
Manual de serviço cbr600 f(1) (~1997) defeito

Manual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitosManual de serviço vt600 c defeitos
Manual de serviço vt600 c defeitos

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...
Manual serviço c 100 biz c-100 biz es c-100 biz+ (2002) - 00 x6b-gce-763 diag...

Manual de serviço xr200 r nx200 cbx200s mskbb931p defeitos
Manual de serviço xr200 r nx200 cbx200s   mskbb931p defeitosManual de serviço xr200 r nx200 cbx200s   mskbb931p defeitos
Manual de serviço xr200 r nx200 cbx200s mskbb931p defeitos

Manual de serviço nx200 xr defeitos
Manual de serviço nx200 xr defeitosManual de serviço nx200 xr defeitos
Manual de serviço nx200 xr defeitos

Manual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeitoManual de serviço cbx750 f defeito
Manual de serviço cbx750 f defeito

Manaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitosManaul de serviço cbr1100 xx (2)_(1999~) defeitos
Manaul de serviço cbr1100 xx (2)_(1999~) defeitos

Manual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitosManual de serviço cr125 99 defeitos
Manual de serviço cr125 99 defeitos

Manual serviço biz125 ks es 00 x6b-kss-001 diagnose-defeitos
Manual serviço biz125 ks es   00 x6b-kss-001 diagnose-defeitosManual serviço biz125 ks es   00 x6b-kss-001 diagnose-defeitos
Manual serviço biz125 ks es 00 x6b-kss-001 diagnose-defeitos

Manual serviço biz125 ks es 00 x6b-kss-001 sistema-alimentacao
Manual serviço biz125 ks es   00 x6b-kss-001 sistema-alimentacaoManual serviço biz125 ks es   00 x6b-kss-001 sistema-alimentacao
Manual serviço biz125 ks es 00 x6b-kss-001 sistema-alimentacao


Mais de Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 cabecote
Manual de serviço xr250 cabecoteManual de serviço xr250 cabecote
Manual de serviço xr250 cabecote

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2


Manual serviço aero defeitos

  • 1. CBX 150 AERO MOTOR NÃO PEGA/PARTIDA DIFÍCIL 19—1 MOTOR NÃO TEM FORÇA 19—2 MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES 19—3 MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES 19—4 DIRIGIBILIDADE RUIM 19—4 19-1 19. DIAGNOSE DE DEFEITOS MOTOR NÃO PEGA/PARTIDA DIFÍCIL 1. Verifique se o combustível chega ao carburador. CHEGA AO CARBURADOR 2. Retire a vela e faça o teste de faísca. FAÍSCA BOA 3. Verifique a compressão do cilindro. COMPRESSÃO NORMAL 4. Ligue o motor seguindo os procedimentos normais de partida. O MOTOR NÃO PEGA 5. Remova a vela de ignição VELA SECA 6. Ligue o motor com o afogador acionado NÃO CHEGA AO CARBURADOR VELA FRACA OU SEM FAÍSCA BAIXA COMPRESSÃO O MOTOR DÁ SINAL MAS NÃO PEGA VELA ÚMIDA CAUSA PROVÁVEL • Tanque sem combustível • Tubo e filtro de combustível obstruídos • Válvula da cuba obstruída • Respiro da tampa do tanque obstruído • Consulte a pág 15—2 • Folga das válvulas muito pequena • Válvula presa e aberta • Cilindro e anéis gastos • Junta do cabeçote danificada • Válvulas deformadas • Ajuste incorreto das válvulas • Afogador excessivamente fechado • Parafuso da mistura muito fechado • Coletor de admissão com entrada falsa de ar • Ponto de ignição incorreto (unidade C.D.I. ou gerador de pulsos defeituosos) • Carburador afogado • Afogador excessivamente aberto • Válvula do acelerador excessivamente aberta • Elemento do filtro de ar obstruído.
  • 2. 19-2 CBX 150 AERODIAGNOSE DE DEFEITOS 1. Levante as rodas do chão e gire-as. AS RODAS GIRAM LIVREMENTE 2. Verifique a pressão dos pneus. PRESSÃO NORMAL 3. Acelere rapidamente da 1.ª a 2.ª marcha. A ROTAÇÃO DO MOTOR DIMINUI AO SOLTAR-SE A EMBREAGEM 4. Acelere gradualmente ROTAÇÃO AUMENTA 5. Verifique o ponto de ignição CORRETO 6. Verifique a folga das válvulas FOLGA CORRETA 7. Meça a compressão do cilindro NORMAL 8. Verifique se o carburador está obstruído CARBURADOR NORMAL 9. Remova a vela de ignição. VELA NORMAL 10.Verifique o nível de óleo e suas condições. NÍVEL DE ÓLEO CORRETO AS RODAS NÃO GIRAM LIVREMENTE PRESSÃO DOS PNEUS INCORRETA A ROTAÇÃO DO MOTOR NÃO DIMINUI AO SOLTAR-SE A EMBREAGEM (EMBREAGEM PATINA) ROTAÇÃO NÃO AUMENTA INCORRETO FOLGA INCORRETA COMPRESSÃO BAIXA CARBURADOR OBSTRUÍDO VELA SUJA OU QUEIMADA ÓLEO SUJO OU NÍVEL INCORRETO CAUSA PROVÁVEL • Freio travado • Rolamentos das rodas danificados • Rolamentos das rodas sem lubrificação • Corrente de transmissão muito esticada • Pneu furado • Válvula da câmara com defeito • Regulagem incorreta da embreagem • Discos e separadores gastos • Discos e separadores empenados • Mistura ar/ combustível muito rica ou pobre • Filtro de ar obstruído • Tubulação de combustível obstruída • Respiro da tampa do tanque obstruído • Escapamento obstruído • Unidade C.D.I. defeituosa • Gerador de impulsos defeituoso • Instalação incorreta do alternador • Folga da válvula incorreta • Sede da válvula gasta • Válvula presa e aberta • Cilindro e anéis do pistão gastos • Vazamentos na junta do cabeçote • Sincronização das válvulas incorreta • Giclês obstruídos • Manutenção não executada no tempo correto • Manutenção não executada no tempo correto • Gama térmica incorreta • Nível de óleo muito baixo • Nível de óleo muito alto • Óleo contaminado MOTOR NÃO TEM FORÇA (cont.)
  • 3. CBX 150 AERO DIAGNOSE DE DEFEITOS 19-3 11.Remova a tampa do cabeçote e verifique a lubrificação LUBRIFICAÇÃO DAS VÁLVULAS CORRETA 12.Verifique a temperatura do motor. TEMPERATURA NORMAL 13.Acelere rapidamente ou conduza em alta rotação. 1. Verifique o ponto de ignição e a folga das válvulas NORMAL 2. Verifique a regulagem do parafuso da mistura. REGULAGEM CORRETA 3. Verifique se há entrada falsa de ar no coletor. SEM ENTRADA FALSA DE AR 4. Retire a vela e faça o teste de faísca. FAÍSCAS NORMAIS LUBRIFICAÇÃO INSUFICIENTE SUPER-AQUECIMENTO MOTOR `` BATE PINO`` INCORRETO REGULAGEM INCORRETA ENTRADA FALSA DE AR FAÍSCA FRACA OU INTERMITENTE CAUSA PROVÁVEL • Folga das válvulas incorreta • Ponto de ignição incorreto (unidade C.D.I. ou gerador de pulsos defeituoso) • Mistura muito pobre (desaperte o parafuso para ajustar) • Mistura muito rica (aperte o parafuso para ajustar) • Anel de vedação do coletor danificado • Carburador solto • Vela carbonizada ou defeituosa • Unidade C.D.I. defeituosa • Alternador defeituoso • Bobina de ignição defeituosa • Gerador de pulsos defeituoso MAU FUNCIONAMENTO EM BAIXAS ROTAÇÕES • Passagens de óleo obstruídas • Tubo de óleo obstruído • Carbonização excessiva na câmara de combustão • Combustível de má qualidade • Embreagem patina • Mistura muito pobre • Carburador defeituoso • Cilindro e pistão gastos • Mistura muito pobre • Combustível de má qualidade • Carbonização excessiva na câmara de combustão • Ignição excessivamente adiantada. (Unidade C.D.I. ou gerador de pulsos defeituosos) MOTOR NÃO TEM FORÇA (cont.)
  • 4. 1. Verifique o ponto de ignição e a folga das válvulas REGULAGEM NORMAL 2. Desconecte o tubo de combustível do carburador O COMBUSTÍVEL FLUI LIVREMENTE 3. Remova o carburador e verifique se os giclês e a válvula da cuba estão obstruídos NORMAIS 4. Verifique a sincronização das válvulas CORRETA 5. Verifique a tensão das molas das válvulas TENSÃO CORRETA 6. Verifique se o silencioso está obstruído. CBX 150 AERODIAGNOSE DE DEFEITOS 19-4 REGULAGEM INCORRETA FLUXO DE COMBUSTÍVEL RESTRINGIDO OBSTRUÍDOS INCORRETA TENSÃO INCORRETA OBSTRUÍDO DIRIGIBILIDADE RUIM VERIFIQUE A PRESSÃO DOS PNEUS CAUSA PROVÁVEL 1 O guidão está pesado • Porca da coluna de direção muito apertada • Pistas ou esferas de aço danificadas 2. Vibração excessiva nas rodas dianteira ou traseira. • Folga excessiva nos rolamentos das rodas • Aro empenado • Cubo da roda instalado incorretamente. • Desgaste excessivo nas buchas e nos rolamentos do braço oscilante • Chassi torto • Tensão da corrente incorreta 3. A motocicleta puxa para um lado • Amortecedores desalinhados • Rodas dianteira e traseira desalinhadas • Amortecedor dianteiro torto • Braço oscilante torto. MAU FUNCIONAMENTO EM ALTAS ROTAÇÕES CAUSA PROVÁVEL • Folga das válvulas incorreta • Unidade C.D.I. defeituosa • Gerador de pulsos danificado • Instalação incorreta do alternador • Falta de gasolina no tanque • Tubulações obstruídas • Respiro da tampa do tanque obstruído • Registro do tanque obstruído • Filtro obstruído • Limpe-os • Posição da engrenagem de comando incorreta. • Molas das válvulas defeituosas. • Remova e limpe.
  • 6. DIAGNOSE DE DEFEITOS COMO USAR ESTE MANUAL Este manual de Serviços descreve as características técnicas e os procedimentos de serviços para a motocicleta HONDA CBX 150 AERO. Os capítulos 1 a 3 referem-se à motocicleta em geral, enquanto os capítulos 4 a 18, referem-se às partes da motocicleta, agrupadas de acordo com a localização. Localize o capítulo que você pretende consultar nesta página (Índice Geral). Na primeira página do capítulo você encontrará um índice específico. A maior parte dos capítulos começa com uma ilustração do conjunto ou sistema, informações de serviço e diagnose de defeitos para o capítulo em questão. As páginas seguintes detalham os procedimentos, de serviço. Caso você não consiga localizar a origem de algum defeito, consulte o capítulo 19 ‘’DIAGNOSE DE DEFEITOS", para obter uma orientação adicional. MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Assistência Técnica Setor de Publicações Técnicas. CBX 150 AERO Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas nas informações mais recentes disponíveis sobre o produto na ocasião em que a impressão do manual foi autorizada. A MOTO HONDA DA AMAZÔNIA se reserva o direito de alterar as características da motocicleta a qualquer momento e sem prévio aviso, não incorrendo por isso em obrigações de qualquer espécie. Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito. 1INFORMAÇÕES GERAIS 2LUBRIFICAÇÃO 3MANUTENÇÃO 4SISTEMA DE ALIMENTAÇÃO 5REMOÇÃO/INSTALAÇÃO DO MOTOR 6CABEÇOTE/VÁLVULAS 7CILINDRO/PISTÃO 8EMBREAGEM/SELETOR DE MARCHAS 9ALTERNADOR/EMBREAGEM DO SISTEMA DE PARTIDA 10TRANSMISSÃO/ÁRVORE DE MANIVELAS/PEDAL DE PARTIDA 11RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO 12RODA TRASEIRA/FREIO/SUSPENSÃO/ PARALAMA TRASEIRO 13FREIO HIDRÁULICO A DISCO 14BATERIA/SISTEMA DE CARGA 15SISTEMA DE IGNIÇÃO 16MOTOR DE PARTIDA 17INTERRUPTORES/BUZINA/SISTEMA DE ILUMINAÇÃO 18DIAGRAMA ELÉTRICO 19 ÍNDICE GERAL SISTEMA ELÉTRICO CHASSIMOTOR
