IMPORTANTE: As instruções de instalação desse manual são
de caráter ilustrativo o que requer que seja feita por
instaladores qualificados e experientes.
Em caso de dúvidas, entre em contato com o Serviço de
Atendimento ao Cliente (SAC) através do número 0800 775
1400.
8. Recomendações aos instaladores
• Utilize multímetro para medir os sinais no veículo;
• Fixe o módulo do alarme com o chicote virado para baixo,
evitando a infiltração de água e a perda da garantia.
9. Instalação
• Conecte todos os fios (sinais e potência) do alarme
conforme diagrama de instalação;
• Limpe o local de instalação das cápsulas de ultrassom
SE300 e fixe-as conforme Figura 01 para obter melhor
desempenho;
• Após o termino da instalação, caso for necessário, ajuste o
sensor de Ultrassom, veja item 16.
ATENÇÃO! Somente instalar o fechamento dos vidros quando
a central de comando do vidro possuir antiesmagamento
conforme o Anexo XI da Portaria 26 de novembro de 1996 do
Conselho Nacional de Trânsito (CONTRAN).
10.3. Saída auxiliar 1: (fio-CZ) emite um sinal negativo
enquanto o botão AUXILIAR for mantido pressionado em um
tempo máximo de 15 segundos. (item 1.1 do Guia de Uso)
10.4. Saída auxiliar 2: Esta saída pode ser utilizada de
duas maneiras:
10.4.1. Temporizador de luz de cortesia: Será
necessário habilitar a função (item 16).
Para que a função funcione, efetue a instalação conforme
figura 02. (item 3.3.2 do Guia de Uso).
Sensor SE300 RX
cápsula lado esquerdo
Figura 1: Posicionamento dos sensores de ultrassom
ATENÇÃO: Siga o mesmo procedimento para
instalar o sensor SE300 TX no lado direito.
10.4.2. Temporização do Farol: Quando instalada,
ao manter pressionado o botão desliga, a saída permanece
ativa por 30 segundos. Instalação conforme figura 03.
10.6. Modo Assalto Passivo (Cyber PX):
Item 2.3 do guia de uso, entrada (fio-BR/PR). O
botão Secreto deverá ser instalado em um local
oculto, e de fácil acesso.
11. Monitoramento de Lanterna Ligada: Quando
instalada, possibilita monitorar a lanterna do veículo. O
alarme irá emitir sinal sonoro se ao desligar a ignição e a porta
for aberta com a lanterna ligada.
12. Ligação do Bloqueio: Os alarmes Pósitron Cyber
PX e FX possuem relé interno que permite realizar o bloqueio
de duas maneiras.
Bloqueio do motor de partida: Possibilita que o relé interno
do alarme bloqueie progressivamente quando houver um
disparo.
87
85 86
30
Farol
+12V
+12V
Saída do alarme
(AUXILIAR 2)
Figura 3:
Ligação do Relé Externo
87
85 86
30
Equipamento de
Som (entrada ACC)
Terra
+12V
Saída do alarme
(Fio-RX)
Figura 4: Ligação do Relé ao
Equipamento de Som
87
87a
85 86
30
Terra
+12V
Saída do alarme
(AUXILIAR 2)
Figura 2: Ligação do Relé para Temporização da Luz de Cortesia
X
Interruptor
de porta
Luz de teto
13. Beep Personalizado para Ativar/Desativar
o alarme: Os alarmes Pósitron (PX, FX e Exact) possuem 6
opções de beeps possibilitando diferenciar o beep de
ativar/desativar o alarme. Para visualizar e selecionar um
beep de sua preferência (veja item 16).
14. Gravação de controles remotos: Ligue a
ignição e pressione o botão mestre para selecionar o modo de
gravação do alarme (Item 16). O Alarme acende as setas do
veículo temporariamente, sinalizando que está pronto para
receber o sinal do controle a ser gravado. Pressione
simultaneamente os botões LIGA e DESLIGA no controle
remoto a ser gravado. O alarme confirmará a gravação com
um beep longo ou com 4 beeps caso ocorra falha na gravação.
14.1. Excluindo controles remotos da
memória: O alarme possui memória para até 4 controles
remotos. Para excluir controles, basta gravar outros 4
controles na memória, ou o mesmo controle mais de 1 vez,
fazendo com que ele ocupe a memória de outros (item 16).
15. Instalação PX, FX e Exact
16. Programação do alarme
Para iniciar a programação, LIGUE A IGNIÇÃO e pressione o
botão MESTRE (instalado em local oculto e de fácil acesso) até
ouvir o número de “beeps” correspondentes (veja tabela).
Após soltar o botão, a sirene emitirá um “beep” ao ativar, ou
dois “beeps” ao desativar ou 3 “beeps” para entrar em uma
função. Para o modelo PX existem programações que requer
que LIGUE E DESLIGUE a ignição e pressione o botão mestre
conforme acima.
BOTÃO
SECRETO
Tambor da chave
Linha 50
PR
PR
Conector do alarme
Figura 5: Ligação do Bloqueio
Tambor da chave
+12V
Linha 30
Sinal de bloqueio
do alarme fio CZAZ
Linha 50
Figura 6: Ligação do bloqueio - EXACT
87
87a
85 86
30
4mA 15mAConsumo
(Mín.=Desativado e Máx.=Ativado)
Saída setas
Tensão de Operação
Bloqueio (PX e FX) 20A
Saída de sinal
(Som, Auxiliar, Trava, etc)
200mA
433,92Freqüência de Operação (MHz)
9V 12V 16V
MÓDULO DO ALARME Mínimo Típico Máximo
CONTROLE REMOTO
Até três lâmpadas de 21W por saída.
Manual de Instalação e Programação Fios de Potência
10. Saídas do alarme
10.1. Trava / Destrava: Pode ser utilizado para
comandar travas elétricas originais ou centralinas dos kits
Pósitron e Concept.
10.2. Pulso de acionamento dos vidros: Esta
saída possibilita 3 tipos de acionamento sendo configurada
conforme item 16.
10.2.1. Fechamento automático VW: Gol / Voyage
- Geração 5 (apenas com trava e vidros originais sem alarme)
ligue o fio VD/PR ao Pino 5 do conector de 23 vias do módulo
dos vidros elétricos originais, localizado acima do pedal do
acelerador.
10.2.2. Fechamento automático FIAT: Família
Palio / Idea / Punto / Linea (apenas veículos com vidros
originais com subida e descida automatizada), ligue o fio
VD/PR ao Pino 8 do módulo dos vidros elétricos originais,
localizado atrás do porta luvas nos veículos da família Palio e
Idea. No Punto e Linea, ao lado da caixa de fusíveis.
10.2.3. Fechamento automático UNIVERSAL:
Os alarmes Pósitron possuem uma saída dedicada (fio VD/PR)
para o fechamento os vidros elétricos com pulso negativo de
15 segundos.
10.5. Controle de Som: O alarme Pósitron Cyber PX e
FX(fio-RX) permite ligar e desligar o equipamento de som do
veículo. Caso o equipamento de som possua um consumo
superior a 200mA utilize um relé conforme figura 04 acima.
Bloqueio da bomba de combustível ou sistema de
ignição: Permite ao instalador efetuar o bloqueio na bomba
de combustível ou sistema de ignição, conforme resolução 37
do CONTRAN. Quando ocorrer o disparo, o alarme efetuará o
bloqueio somente ao desligar e ligar a ignição do veículo.
Obs. Para selecionar o tipo de bloqueio, veja item 16.
12.1. EXACT: Este modelo de alarme não possui relé
interno para bloqueio, assim para realização do bloqueio do
motor de partida será necessário utilizar relé externo de 5
pinos (não fornecido) com capacidade de 20A. Utilize o
fio-CZ/AZ do conector de sinal, conforme o diagrama de
instalação. (Figura 06).
* Função configurada de fábrica.
**Para ouvir os beeps personalizados, selecione a função 6. O alarme emitirá
3 beeps. Pressione o Botão Mestre para ouvir cada um dos beeps
personalizados. Ao escolher o beep, desligue a ignição para que o alarme
grave a opção.
***Para ajustar a sensibilidade do ultrassom, selecione a função 9. O alarme
emitirá 3 beeps. Pressione a chave Master de acordo com o número da tabela
acima. Após desligue a ignição e a sensibilidade será ajustada.
17. Caracteristicas do Alarme
PINO COR DO FIO FUNÇÃO
P1
P2
P3
PR / VD
PR / VD
Setas - Esquerdas
VM
Setas - Direitas
P4 PR Bloqueio
P5 PR Bloqueio
+12 Volts
Fios de Sinal
PINO COR DO FIO FUNÇÃO
1
2
3
CZ
PR / AM
Auxiliar 1
VD
Sirene
4 CZ / PR Auxiliar 2
5 RX Saída Controle de Som
Interruptor de Porta (P-)
6
7
8
PR
VM
Botão Mestre
PR
Ultrassom - Direito
9 PR Ultrassom - Direito
10 VD / PR Pulso de Vidro
Botão Mestre
11
12
13
---
PR
---
AZ
Terra - Negativo
14 CZ / AZ Fio de bloqueio EXACT
15 MR Int. de Capó e porta-malas
Pós - Ignição
16 VM / PR Destrava
BR
VM / AM
Lanterna
--- ---
--- ---
Trava
VM
AM
PR Ultrassom - Esquerdo
BR / PR
Ultrassom - Esquerdo
Botão Secreto
LJ / PR PAN
Ultrassom - Esquerdo
--- Bateria backup Pósitron
17
18
19
20
21
22
23
24
25
26
Beeps Função
Resposta do alarme ao
soltar o BOTÃO MESTRE
IGNIÇÃOLIGADA(PX,FXeExact)
1 1 beep = Habilitado*
2 beeps = Desabilitado
1 beep = Habilitado*
2 beeps = Desabilitado
4 TRAVA AUTOMÁTICA. 1 beep = Habilitado*
2 beeps = Desabilitado
8 CONTROLE POR PRESENÇA. 1 beep = Habilitado*
2 beeps = Desabilitado
10 DESTRAVA AUTOMÁTICA. 1 beep = Habilitado*
2 beeps = Desabilitado
5 MODO ASSALTO. 1 beep = Habilitado
2 beeps = Desabilitado*
1 beep = Habilitado
2 beeps = Desabilitado*
2
3 3 beeps adicionais e as
setas acenderão
GRAVAÇÃO de controles
remotos.
3 bps adicionais, setas acenderão9 Ajuste do SENSOR de
ULTRASSOM***. 1 = Pick-up
2 = Pequeno*
3 = Médio
4 = Grande
13
14 1 beep longoConfig. inicial de fábrica.
Emite 4 beeps e não modifica a configuração do alarme.FIM
FIM
1 MODO ASSALTO PASSIVO
por ignição.
LIGUEEDESLIGUE
AIGNIÇÃO(PX)
1 beep = Habilitado
2 beeps = Desabilitado*
MODO ASSALTO PASSIVO
por abertura de porta.
2
Emite 4 beeps e não modifica a configuração do alarme.
6 BEEP PERSONALIZADO para
Ativar/Desativar o alarme.
Beeps de 1 a 6. Disponíveis na
memória do alarme**.
7 1 beep = Habilitado*
2 beeps = Desabilitado
HABILITA / DESABILITA
disparo personalizado.
HABILITA/DESABILITA o
alarme.
AVISO SONORO de ativação
e esativação do alarme.
11 ACIONAMENTO VIDROS Modo
VW ou FIAT / UNIVERSAL
1 beep = VW
2 beeps = FIAT e UNIVERSAL*
12
2 bps = TEMP. LUZ DE CORTESIA.
1 beep = AUXILIAR II*AUXILIAR II ou TEMP. DA
LUZ DE CORTESIA.
2 beeps = BOMBA DE COMB. ou
sistema de ignição.
1 beep = MOTOR DE PARTIDA*Selec. bloqueio Motor de
partida / Bomba de comb.
ou sist. de ignição.
Comece por aqui

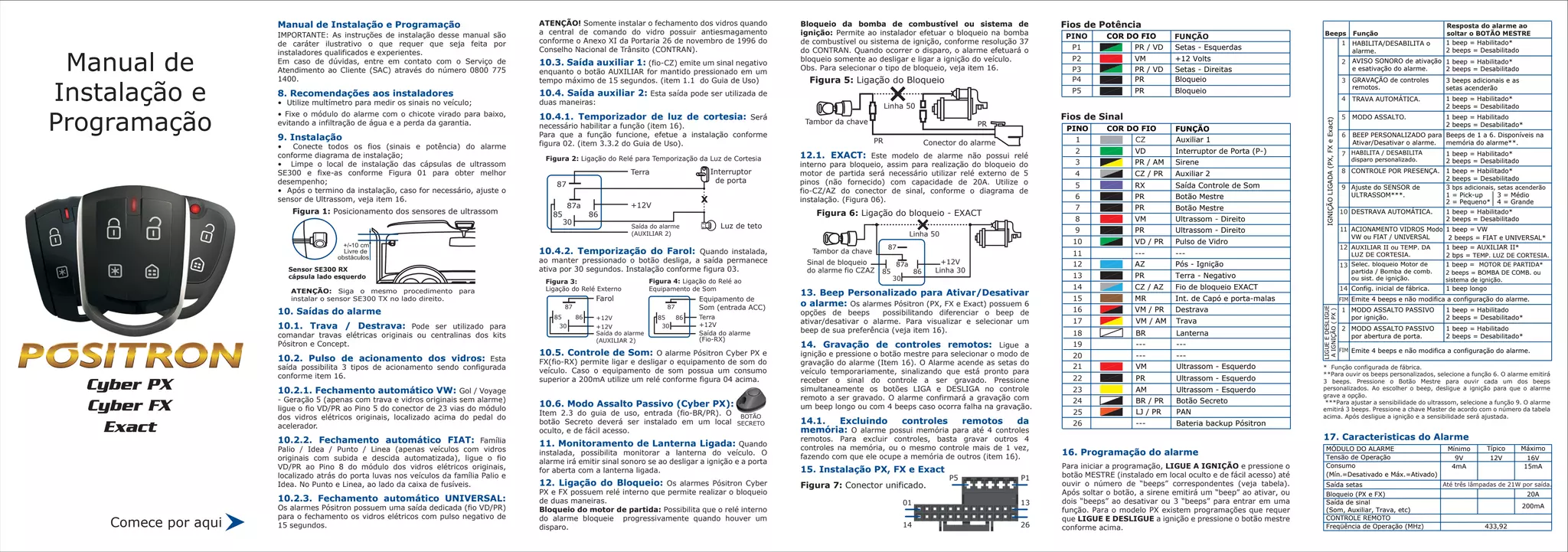

Manual de
Instalação e
Programação
Cyber PX
Cyber FX
Exact
01
14
13
26
P5 P1
Figura 7: Conector unificado.
Comece por aqui
Manual de Uso
Obrigado! O Alarme que você adquiriu é um sofisticado
sistema eletrônico desenvolvido com a mais avançada
tecnologia. A Pósitron é referência em qualidade e tecnologia
no fornecimento de soluções em telemática, infotainment,
conforto além de líder em segurança* automotiva, sendo uma
das principais fornecedoras para grandes montadoras de
veículos no Brasil e na América Latina.
Recomendações
• Leia atentamente este manual e, em caso de dúvidas, entre
em contato com a loja onde foi realizada a instalação ou ligue
para o SAC 0800 775 1400.
• Nunca deixe o controle de presença junto com a chave do
veículo;
• Mantenha-se informado sobre a localização do botão mestre
e do botão secreto (Somente Cyber PX).
Advertência
Sempre que utilizada a palavra “Segurança” neste
documento, entende-se que a instalação de equipamentos da
linha Pósitron representa um acessório complementar, não
representando nenhuma garantia contra o furto do bem ou o
ressarcimento do mesmo, não substituindo ou eliminando a
necessidade de o proprietário adquirir uma apólice de seguros
para o bem a ser protegido.
1.1. Funções dos controles remotos
Ativa o alarme
Desativa o alarme
Dispara o alarme
Auxílio de localizaçãopor 2 seg.
2x
por 2 seg.
por 2 seg. (alarme ligado)
(alarme ligado)
e em seguida,
e em seguida,
e em seguida, Desativa o alarme sem beep
Ativa o alarme sem beep
Pressione Função
Ativa alarme e desativa o ultrassom
até o próximo acionamento
Acende as setas do veículo
por 10 segundos
por mais de 3 seg.
(com o alarme desligado)
(com o alarme desligado)
por mais de 2 seg.
com a ignição ligada
Ativa a saída Auxíliar 1*
enquanto pressionar
Ativa a saída Auxiliar 2*
por 30 seg.*
Ativa a função Modo Assalto*
Comanda o portão residencial*
Pressione Função
1.2. Função controle por presença
A função CONTROLE POR PRESENÇA permite que o usuário ative o
MODO ASSALTO do alarme simplesmente afastando o controle
remoto do veículo. Esta função está disponível no alarme Cyber PX e
é compatível com o Cyber FX, mas para funcionar corretamente
necessita que um controle DPN54 ou compatível esteja gravado no
módulo do alarme, e que a função esteja habilitada. (item 16).
Atenção! Quando habilitada a função CONTROLE POR PRESENÇA,
será necessário que o usuário esteja sempre com o controle próximo
ao veículo.
1.3. Teste da função “Controle de Presença” e
“Teste de Alcance”.
Com a ignição ligada, pressione o botão DESLIGA por mais de 6
segundos e observe a quantidade de piscadas, conforme tabela a
seguir.
Causa do ÚLTIMO DISPARO
Interruptor de capô ou porta-malas
Sensor de Ultrassom
Interruptor de porta
Acionamento da ignição
Modo Assalto
Nº Piscadas do LED
1
2
3
4
5
LED
1
Piscada
Função Resposta do Alarme
2
Piscadas
Inicia a seqüência de bloqueio
do veículo. O bloqueio poderá
ser desbloqueado ao
pressionar o botão desliga com
o controle próximo ao veículo.
O alarme irá emitir beeps
seqüenciais por um período de
30 segundos, informando que
o controle está dentro do seu
alcance. Este procedimento
poderá ser interrompido ao
pressionar o botão desliga com
o controle próximo ao veículo.
Testar o alcance
do controle.
Testar a função
CONTROLE POR
PRESENÇA sem ter
que afastar o
controle do
veículo.
2. Funcionalidades do alarme
2.1. Modo Assalto por controle
Ao pressionar o botão LIGA do controle remoto com a função
habilitada no módulo e com a ignição ligada, o alarme não
emite aviso sonoro de ativação, permitindo que o veículo se
afaste. A seguir, as setas piscam e a sirene toca para avisar
que o bloqueio será ativado (veja o item 12 do manual de
instalação e programação). Para cancelar o bloqueio pressione
o botão DESLIGA do controle remoto.
2.2. Função Modo Assalto por presença
Ao se afastar com o controle remoto DPN54 (ou compatível)
do veículo com a função habilitada no módulo e com a Ignição
ligada, a função modo assalto será ativada automaticamente,
iniciando o processo de bloqueio conforme configuração
escolhida no item 12 do manual de instalação e programação.
Para cancelar o bloqueio aproxime o controle de presença do
veículo ou pressione o botão DESLIGA do controle remoto.
2.3. Modo Assalto Passivo por interruptor de
porta ou Ignição
O alarme entrará no estado de modo assalto passivo, sempre
que a função estiver habilitada no módulo e com a ignição
ligada ou se uma das portas do veículo for aberta e fechada,
sendo necessário que o usuário pressione o botão secreto para
que não ocorra disparo e o bloqueio do veículo (conforme
configuração escolhida no item 12 do manual de instalação e
programação).
Atenção! Pergunte a localização do botão secreto ao seu
instalador (informe seu cliente), pois o MODO ASSALTO
PASSIVO tem prioridade sobre o controle remoto, pressione o
botão secreto caso o veículo apresente disparo em
movimento.
2.4. Acendimento das setas
Seu alarme permite temporizar as setas do veículo por 10
segundos ao pressionar duas vezes o botão DESLIGA do
controle remoto. Esta função será executada com o alarme
desligado não requer configuração e instalação de módulos
adicionais.
2.5. Monitoramento de Lanterna
A entrada de monitoramento de lanterna possibilita ao usuário
ser avisado que esqueceu a lanterna acesa ao abrir a porta do
veículo.
3. Saídas Auxiliares
3.1. Saída Auxiliar 1
A saída auxiliar 1 possibilita acionar dispositivos do veículo
através do botão AUXILIAR do controle remoto. Como por
exemplo, abertura do vidro ou porta malas.
3.2. Saída AUXILIAR 2
A saída Auxiliar 2 permite temporizar os faróis ou a luz de
cortesia.
3.2.1. Temporiza os faróis
Ao desligar o alarme e manter o botão DESLIGA do controle
remoto pressionado por 3 segundos, a saída AUXILIAR 2 fica
acionada por 30 segundos, permitindo por exemplo, acionar o
farol do veículo.
3.2.2. Temporização da Luz de Cortesia
Ao desligar a ignição e/ou o alarme, a TEMPORIZAÇÃO DE LUZ
DE CORTESIA será ativada durante 15 segundos. Podendo ser
cancelada ao ativar o alarme ou ao ligar a ignição.
6. Desabilitando o alarme sem o Controle
Remoto.
Localize o botão Mestre oculto no veículo, ligue a ignição e
pressione o botão Mestre durante 6 segundos até ouvir um
beep. O Alarme responderá com 2 beeps para alarme
desabilitado e 1 beep para alarme habilitado.
Após o uso, as baterias
devem ser descartadas
em local apropriado.
1. Controle remoto
DPN54PXN54
PXN48PXN52
BOTÕES
DESLIGA
AUXILIAR
LIGA
RESIDENCIAL
* ATENÇÃO! Algumas das funções acima dependem da configuração
do veículo, do alarme, ou ainda da instalação de módulos adicionais
(não acompanham o produto).
Algumas funções disponíveis
Modo Assalto Passivo: veja item 2.3.
Saída Auxiliar 2: veja item 3.2.
Temporização dos Faróis: veja item 3.2.1.
Aviso de lanterna ligada: veja item 2.5.
Controle de Som: veja item 10.5
Controle por Presença*: veja Item 1.2.
Grava até 4 controles na memória: veja item 14
Acendimento das setas: veja item 2.4.
Relatório do último disparo: veja item 4.
Controle PXN48.
Controle PXN52.
Controle PXN54.
Controle de Presença DPN54.
Pisca setas.
Modo assalto por controle: veja item 2.1.
Trava e Destrava Automática: veja item 10.1
Teste de Alcance do controle de Presença* item 1.3.
Saída Auxiliar 1: veja item 3.1
Permite fechamento dos vidros.* veja item 10.2
Permite monitorar o interior do veículo com “Sensor
de Ultrassom, Porta, Capô e Ignição.”
Temporização da Luz de Cortesia: veja item 3.2.2.
Exact
FX
Reativação Automática.
PX
2
2
1
1
151077001
PST Eletrônica Ltda.
C.N.P.J. 84.496.066/0001-04
Indústria Brasileira
www.positron.com.br
* Requer configuração especial e/ou módulos auxiliares, consulte
seu revendedor ou nosso SAC 0800 775 1400.
5. Caracteristicas dos Alarmes
Guia de Uso
Cyber PX
Cyber FX
Exact
Pólo
Negativo
Acesse www.positron.com.br para
encontrar mais informações sobre seu
alarme e outros produtos Pósitron.
Atenção! Para que alguma destas funções funcione será
necessário a instalação de módulos e/ou relé adicionais,
consulte seu instalador.
4. Relatório por LED
Permite saber qual foi à causa do último disparo. Após
pressionar o botão LIGA, o LED do ultrassom indicará durante
20 segundos a causa do último disparo conforme indicado no
tabela a seguir.
7. Bateria dos Controles Remotos
Para trocá-las, abra o controle remoto desencaixando as tampas
com cuidado. Retire a bateria. Encaixe a bateria nova no controle
remoto, tomando cuidado para não inverter a polaridade. Utilize
baterias CR2032 (3V).
IMPORTANTE! Se a função CONTROLE POR PRESENÇA estiver
habilitada, deve-se trocar a bateria a cada 6 meses.
“Este equipamento opera em caráter secundário, isto é, não tem direito à
proteção contra interferência prejudicial, mesmo de estações do mesmo
tipo, e não pode causar interferência a sistemas operando em caráter
primário.” Em conformidade com norma ANATEL.
(01)07897789630787 (01)07897789630794
(01)07897789630800 (01)07897789630817
1690-10-1693

Mais conteúdo relacionado

Mais procurados

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalLucianoFreitas58

Codigos falha vw constelation
Codigos falha vw constelationCodigos falha vw constelation
Codigos falha vw constelationGeraldo Sebastian

esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16eletrocarservice

Manual fittipaldi
Manual fittipaldiManual fittipaldi
Manual fittipaldiSenac

101856639 apresentacao-sistema-eletrico-pc-2000
101856639 apresentacao-sistema-eletrico-pc-2000101856639 apresentacao-sistema-eletrico-pc-2000
101856639 apresentacao-sistema-eletrico-pc-2000paulo cesar

Interruptores das caixas ZF 16s 1485 1585 e 1685.pdf
Interruptores das caixas ZF 16s 1485 1585 e 1685.pdfInterruptores das caixas ZF 16s 1485 1585 e 1685.pdf
Interruptores das caixas ZF 16s 1485 1585 e 1685.pdfdriepaulin

Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)Angelo Silva

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Geraldo Sebastian

Manual motores-dn11-ds11-scania (1)
Manual motores-dn11-ds11-scania (1)Manual motores-dn11-ds11-scania (1)
Manual motores-dn11-ds11-scania (1)Fredy Muñoz

Manual do propietário nx4 falcon 0276
Manual do propietário nx4 falcon 0276Manual do propietário nx4 falcon 0276
Manual do propietário nx4 falcon 0276Thiago Huari

Codigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aCodigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aEdivaldo Veronese

Codigos de falla hd785 7
Codigos de falla hd785 7Codigos de falla hd785 7
Codigos de falla hd785 7bellavista481


Mais procurados (20)

Apostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacionalApostila arquivo carro pinagem nacional
Apostila arquivo carro pinagem nacional

Codigos falha vw constelation
Codigos falha vw constelationCodigos falha vw constelation
Codigos falha vw constelation

esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16esquema eletrico do Renault clio-1-0-16
esquema eletrico do Renault clio-1-0-16

Tabela resistencia
Tabela resistenciaTabela resistencia
Tabela resistencia

X12 constellation
X12 constellationX12 constellation
X12 constellation

Maxxforce Euro v Agrale
Maxxforce Euro v Agrale Maxxforce Euro v Agrale
Maxxforce Euro v Agrale

Manual fittipaldi
Manual fittipaldiManual fittipaldi
Manual fittipaldi

101856639 apresentacao-sistema-eletrico-pc-2000
101856639 apresentacao-sistema-eletrico-pc-2000101856639 apresentacao-sistema-eletrico-pc-2000
101856639 apresentacao-sistema-eletrico-pc-2000

Manual de sintomas e falhas
Manual de sintomas e falhasManual de sintomas e falhas
Manual de sintomas e falhas

Manual de diagnosticoacteon
Manual de diagnosticoacteonManual de diagnosticoacteon
Manual de diagnosticoacteon

Interruptores das caixas ZF 16s 1485 1585 e 1685.pdf
Interruptores das caixas ZF 16s 1485 1585 e 1685.pdfInterruptores das caixas ZF 16s 1485 1585 e 1685.pdf
Interruptores das caixas ZF 16s 1485 1585 e 1685.pdf

Voyage
Voyage Voyage
Voyage

Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273

Manual motores-dn11-ds11-scania (1)
Manual motores-dn11-ds11-scania (1)Manual motores-dn11-ds11-scania (1)
Manual motores-dn11-ds11-scania (1)

Manual do propietário nx4 falcon 0276
Manual do propietário nx4 falcon 0276Manual do propietário nx4 falcon 0276
Manual do propietário nx4 falcon 0276

Scania Diagnos e Programmer SDP3
Scania Diagnos e Programmer SDP3Scania Diagnos e Programmer SDP3
Scania Diagnos e Programmer SDP3

Codigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 aCodigos de falhas volvo fh12 d12 a
Codigos de falhas volvo fh12 d12 a

Cve
CveCve
Cve

Codigos de falla hd785 7
Codigos de falla hd785 7Codigos de falla hd785 7
Codigos de falla hd785 7


Destaque

Manual alarma cyber l 2007 us fx femme px
Manual alarma cyber l 2007 us fx femme pxManual alarma cyber l 2007 us fx femme px
Manual alarma cyber l 2007 us fx femme pxsebucha

Apostila piloto pósitron
Apostila piloto pósitronApostila piloto pósitron
Apostila piloto pósitronWilmar Mateus

Heccus 2013
Heccus 2013Heccus 2013
Heccus 2013IBRAMED

Apresentaçãotratamentos
ApresentaçãotratamentosApresentaçãotratamentos
Apresentaçãotratamentosacr_soares

Resultados Velox - Ultrassom 3MHz
Resultados Velox - Ultrassom 3MHzResultados Velox - Ultrassom 3MHz
Resultados Velox - Ultrassom 3MHzTudo Belo Estética

Recursos em estética facial e corporal
Recursos em estética facial e corporalRecursos em estética facial e corporal
Recursos em estética facial e corporalconexaocefai

Neurodyn esthetic 2013
Neurodyn esthetic 2013Neurodyn esthetic 2013
Neurodyn esthetic 2013IBRAMED

Electronics Project Book
Electronics Project BookElectronics Project Book
Electronics Project BookVarun Bansal

Higiene na profissão de esteticismo
Higiene na profissão de esteticismoHigiene na profissão de esteticismo
Higiene na profissão de esteticismoR C

Recursos eletrotermofoterapêuticos aplicados à estética
Recursos eletrotermofoterapêuticos aplicados à estéticaRecursos eletrotermofoterapêuticos aplicados à estética
Recursos eletrotermofoterapêuticos aplicados à estéticaconexaocefai

4 radiofrequência multifrequencial e multipolar nos tratamentos corporais e...
4   radiofrequência multifrequencial e multipolar nos tratamentos corporais e...4   radiofrequência multifrequencial e multipolar nos tratamentos corporais e...
4 radiofrequência multifrequencial e multipolar nos tratamentos corporais e...HTM ELETRÔNICA


Destaque (19)

Manual alarma cyber l 2007 us fx femme px
Manual alarma cyber l 2007 us fx femme pxManual alarma cyber l 2007 us fx femme px
Manual alarma cyber l 2007 us fx femme px

Apostila piloto pósitron
Apostila piloto pósitronApostila piloto pósitron
Apostila piloto pósitron

Fti81
Fti81Fti81
Fti81

Alarme microcontrol
Alarme   microcontrolAlarme   microcontrol
Alarme microcontrol

Proposta laura souto
Proposta laura soutoProposta laura souto
Proposta laura souto

F.Q
 F.Q F.Q
F.Q

Heccus 2013
Heccus 2013Heccus 2013
Heccus 2013

Corrente russa
Corrente russaCorrente russa
Corrente russa

Apresentaçãotratamentos
ApresentaçãotratamentosApresentaçãotratamentos
Apresentaçãotratamentos

Resultados Velox - Ultrassom 3MHz
Resultados Velox - Ultrassom 3MHzResultados Velox - Ultrassom 3MHz
Resultados Velox - Ultrassom 3MHz

Recursos em estética facial e corporal
Recursos em estética facial e corporalRecursos em estética facial e corporal
Recursos em estética facial e corporal

Neurodyn esthetic 2013
Neurodyn esthetic 2013Neurodyn esthetic 2013
Neurodyn esthetic 2013

Apresentação linha estética corporal atual
Apresentação linha estética corporal atualApresentação linha estética corporal atual
Apresentação linha estética corporal atual

Electronics Project Book
Electronics Project BookElectronics Project Book
Electronics Project Book

Higiene na profissão de esteticismo
Higiene na profissão de esteticismoHigiene na profissão de esteticismo
Higiene na profissão de esteticismo

O alta freqüência.
O alta freqüência.O alta freqüência.
O alta freqüência.

Recursos eletrotermofoterapêuticos aplicados à estética
Recursos eletrotermofoterapêuticos aplicados à estéticaRecursos eletrotermofoterapêuticos aplicados à estética
Recursos eletrotermofoterapêuticos aplicados à estética

Estética
EstéticaEstética
Estética

4 radiofrequência multifrequencial e multipolar nos tratamentos corporais e...
4   radiofrequência multifrequencial e multipolar nos tratamentos corporais e...4   radiofrequência multifrequencial e multipolar nos tratamentos corporais e...
4 radiofrequência multifrequencial e multipolar nos tratamentos corporais e...


Semelhante a Instalação e programação alarme veículo

C216560 manual-alard-max1
C216560 manual-alard-max1C216560 manual-alard-max1
C216560 manual-alard-max1Fagner Martins

ManualusoFT33.pdf
ManualusoFT33.pdfManualusoFT33.pdf
ManualusoFT33.pdfmerftj

Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''
Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''
Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''Luiz Avelar

Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)
Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)
Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)Habro Group

Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)
Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)
Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)Habro Group

Manual da Central Placa para Portão Automático Modelo AC-4 "acton"
Manual da Central Placa para Portão Automático Modelo AC-4 "acton"Manual da Central Placa para Portão Automático Modelo AC-4 "acton"
Manual da Central Placa para Portão Automático Modelo AC-4 "acton"Luiz Avelar

Manual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_siteManual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_siteeuromaxsecurity

Manual asd 250 sinal e voz
Manual asd 250 sinal e vozManual asd 250 sinal e voz
Manual asd 250 sinal e vozeuromaxsecurity

Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)
Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)
Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)Habro Group

PPA - MANUAL TRIFLEX CONNECT P04722 rev2
PPA - MANUAL TRIFLEX CONNECT P04722 rev2PPA - MANUAL TRIFLEX CONNECT P04722 rev2
PPA - MANUAL TRIFLEX CONNECT P04722 rev2Nome Sobrenome

Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)
Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)
Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)Habro Group

Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)
Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)
Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)Habro Group

Manual da Pedaleira LINE 6 AMPLIFi FX100
Manual da Pedaleira LINE 6 AMPLIFi FX100Manual da Pedaleira LINE 6 AMPLIFi FX100
Manual da Pedaleira LINE 6 AMPLIFi FX100Habro Group

Manual FM4 Line 6
Manual FM4 Line 6Manual FM4 Line 6
Manual FM4 Line 6Habro Group

Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)
Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)
Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)Habro Group

Mpx Live - Rafael Santoro - julho/2020
Mpx Live - Rafael Santoro - julho/2020Mpx Live - Rafael Santoro - julho/2020
Mpx Live - Rafael Santoro - julho/2020Rafael Santoro


Semelhante a Instalação e programação alarme veículo (20)

C216560 manual-alard-max1
C216560 manual-alard-max1C216560 manual-alard-max1
C216560 manual-alard-max1

ManualusoFT33.pdf
ManualusoFT33.pdfManualusoFT33.pdf
ManualusoFT33.pdf

Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''
Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''
Manual Nano 36 turbo ''Central kxh-30-fs-v-12-14''

Brisa 4 8-plus-v3-port
Brisa 4 8-plus-v3-portBrisa 4 8-plus-v3-port
Brisa 4 8-plus-v3-port

Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)
Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)
Manual do Warwick Sweet 15.3 e 25.2 (PORTUGUÊS)

Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)
Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)
Manual do cabeçote Warwick Sweets 15.2 e 25.1 (PORTUGUÊS)

Manual da Central Placa para Portão Automático Modelo AC-4 "acton"
Manual da Central Placa para Portão Automático Modelo AC-4 "acton"Manual da Central Placa para Portão Automático Modelo AC-4 "acton"
Manual da Central Placa para Portão Automático Modelo AC-4 "acton"

Manual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_siteManual anm 2004_2008_mf_01_12_site
Manual anm 2004_2008_mf_01_12_site

Manual asd 250 sinal e voz
Manual asd 250 sinal e vozManual asd 250 sinal e voz
Manual asd 250 sinal e voz

Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)
Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)
Manual do Cabeçote para Contrabaixo Ampeg SVT-CL (PORTUGUÊS)

PPA - MANUAL TRIFLEX CONNECT P04722 rev2
PPA - MANUAL TRIFLEX CONNECT P04722 rev2PPA - MANUAL TRIFLEX CONNECT P04722 rev2
PPA - MANUAL TRIFLEX CONNECT P04722 rev2

Refrigerador boletim técnico brm crm
Refrigerador boletim técnico brm crmRefrigerador boletim técnico brm crm
Refrigerador boletim técnico brm crm

Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)
Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)
Manual do pedal de efeito DM4 Line 6 (PORTUGUÊS)

Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)
Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)
Manual do Amplificador Line 6 LOWDOWN (PORTUGUÊS)

Manual da Pedaleira LINE 6 AMPLIFi FX100
Manual da Pedaleira LINE 6 AMPLIFi FX100Manual da Pedaleira LINE 6 AMPLIFi FX100
Manual da Pedaleira LINE 6 AMPLIFi FX100

Manual FM4 Line 6
Manual FM4 Line 6Manual FM4 Line 6
Manual FM4 Line 6

Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)
Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)
Manual da Bateria Eletrônica Fenix EFD 400 (PORTUGUÊS)

Manual dsc
Manual dscManual dsc
Manual dsc

945 gcl
945 gcl945 gcl
945 gcl

Mpx Live - Rafael Santoro - julho/2020
Mpx Live - Rafael Santoro - julho/2020Mpx Live - Rafael Santoro - julho/2020
Mpx Live - Rafael Santoro - julho/2020


Instalação e programação alarme veículo

  • 1. IMPORTANTE: As instruções de instalação desse manual são de caráter ilustrativo o que requer que seja feita por instaladores qualificados e experientes. Em caso de dúvidas, entre em contato com o Serviço de Atendimento ao Cliente (SAC) através do número 0800 775 1400. 8. Recomendações aos instaladores • Utilize multímetro para medir os sinais no veículo; • Fixe o módulo do alarme com o chicote virado para baixo, evitando a infiltração de água e a perda da garantia. 9. Instalação • Conecte todos os fios (sinais e potência) do alarme conforme diagrama de instalação; • Limpe o local de instalação das cápsulas de ultrassom SE300 e fixe-as conforme Figura 01 para obter melhor desempenho; • Após o termino da instalação, caso for necessário, ajuste o sensor de Ultrassom, veja item 16. ATENÇÃO! Somente instalar o fechamento dos vidros quando a central de comando do vidro possuir antiesmagamento conforme o Anexo XI da Portaria 26 de novembro de 1996 do Conselho Nacional de Trânsito (CONTRAN). 10.3. Saída auxiliar 1: (fio-CZ) emite um sinal negativo enquanto o botão AUXILIAR for mantido pressionado em um tempo máximo de 15 segundos. (item 1.1 do Guia de Uso) 10.4. Saída auxiliar 2: Esta saída pode ser utilizada de duas maneiras: 10.4.1. Temporizador de luz de cortesia: Será necessário habilitar a função (item 16). Para que a função funcione, efetue a instalação conforme figura 02. (item 3.3.2 do Guia de Uso). Sensor SE300 RX cápsula lado esquerdo Figura 1: Posicionamento dos sensores de ultrassom ATENÇÃO: Siga o mesmo procedimento para instalar o sensor SE300 TX no lado direito. 10.4.2. Temporização do Farol: Quando instalada, ao manter pressionado o botão desliga, a saída permanece ativa por 30 segundos. Instalação conforme figura 03. 10.6. Modo Assalto Passivo (Cyber PX): Item 2.3 do guia de uso, entrada (fio-BR/PR). O botão Secreto deverá ser instalado em um local oculto, e de fácil acesso. 11. Monitoramento de Lanterna Ligada: Quando instalada, possibilita monitorar a lanterna do veículo. O alarme irá emitir sinal sonoro se ao desligar a ignição e a porta for aberta com a lanterna ligada. 12. Ligação do Bloqueio: Os alarmes Pósitron Cyber PX e FX possuem relé interno que permite realizar o bloqueio de duas maneiras. Bloqueio do motor de partida: Possibilita que o relé interno do alarme bloqueie progressivamente quando houver um disparo. 87 85 86 30 Farol +12V +12V Saída do alarme (AUXILIAR 2) Figura 3: Ligação do Relé Externo 87 85 86 30 Equipamento de Som (entrada ACC) Terra +12V Saída do alarme (Fio-RX) Figura 4: Ligação do Relé ao Equipamento de Som 87 87a 85 86 30 Terra +12V Saída do alarme (AUXILIAR 2) Figura 2: Ligação do Relé para Temporização da Luz de Cortesia X Interruptor de porta Luz de teto 13. Beep Personalizado para Ativar/Desativar o alarme: Os alarmes Pósitron (PX, FX e Exact) possuem 6 opções de beeps possibilitando diferenciar o beep de ativar/desativar o alarme. Para visualizar e selecionar um beep de sua preferência (veja item 16). 14. Gravação de controles remotos: Ligue a ignição e pressione o botão mestre para selecionar o modo de gravação do alarme (Item 16). O Alarme acende as setas do veículo temporariamente, sinalizando que está pronto para receber o sinal do controle a ser gravado. Pressione simultaneamente os botões LIGA e DESLIGA no controle remoto a ser gravado. O alarme confirmará a gravação com um beep longo ou com 4 beeps caso ocorra falha na gravação. 14.1. Excluindo controles remotos da memória: O alarme possui memória para até 4 controles remotos. Para excluir controles, basta gravar outros 4 controles na memória, ou o mesmo controle mais de 1 vez, fazendo com que ele ocupe a memória de outros (item 16). 15. Instalação PX, FX e Exact 16. Programação do alarme Para iniciar a programação, LIGUE A IGNIÇÃO e pressione o botão MESTRE (instalado em local oculto e de fácil acesso) até ouvir o número de “beeps” correspondentes (veja tabela). Após soltar o botão, a sirene emitirá um “beep” ao ativar, ou dois “beeps” ao desativar ou 3 “beeps” para entrar em uma função. Para o modelo PX existem programações que requer que LIGUE E DESLIGUE a ignição e pressione o botão mestre conforme acima. BOTÃO SECRETO Tambor da chave Linha 50 PR PR Conector do alarme Figura 5: Ligação do Bloqueio Tambor da chave +12V Linha 30 Sinal de bloqueio do alarme fio CZAZ Linha 50 Figura 6: Ligação do bloqueio - EXACT 87 87a 85 86 30 4mA 15mAConsumo (Mín.=Desativado e Máx.=Ativado) Saída setas Tensão de Operação Bloqueio (PX e FX) 20A Saída de sinal (Som, Auxiliar, Trava, etc) 200mA 433,92Freqüência de Operação (MHz) 9V 12V 16V MÓDULO DO ALARME Mínimo Típico Máximo CONTROLE REMOTO Até três lâmpadas de 21W por saída. Manual de Instalação e Programação Fios de Potência 10. Saídas do alarme 10.1. Trava / Destrava: Pode ser utilizado para comandar travas elétricas originais ou centralinas dos kits Pósitron e Concept. 10.2. Pulso de acionamento dos vidros: Esta saída possibilita 3 tipos de acionamento sendo configurada conforme item 16. 10.2.1. Fechamento automático VW: Gol / Voyage - Geração 5 (apenas com trava e vidros originais sem alarme) ligue o fio VD/PR ao Pino 5 do conector de 23 vias do módulo dos vidros elétricos originais, localizado acima do pedal do acelerador. 10.2.2. Fechamento automático FIAT: Família Palio / Idea / Punto / Linea (apenas veículos com vidros originais com subida e descida automatizada), ligue o fio VD/PR ao Pino 8 do módulo dos vidros elétricos originais, localizado atrás do porta luvas nos veículos da família Palio e Idea. No Punto e Linea, ao lado da caixa de fusíveis. 10.2.3. Fechamento automático UNIVERSAL: Os alarmes Pósitron possuem uma saída dedicada (fio VD/PR) para o fechamento os vidros elétricos com pulso negativo de 15 segundos. 10.5. Controle de Som: O alarme Pósitron Cyber PX e FX(fio-RX) permite ligar e desligar o equipamento de som do veículo. Caso o equipamento de som possua um consumo superior a 200mA utilize um relé conforme figura 04 acima. Bloqueio da bomba de combustível ou sistema de ignição: Permite ao instalador efetuar o bloqueio na bomba de combustível ou sistema de ignição, conforme resolução 37 do CONTRAN. Quando ocorrer o disparo, o alarme efetuará o bloqueio somente ao desligar e ligar a ignição do veículo. Obs. Para selecionar o tipo de bloqueio, veja item 16. 12.1. EXACT: Este modelo de alarme não possui relé interno para bloqueio, assim para realização do bloqueio do motor de partida será necessário utilizar relé externo de 5 pinos (não fornecido) com capacidade de 20A. Utilize o fio-CZ/AZ do conector de sinal, conforme o diagrama de instalação. (Figura 06). * Função configurada de fábrica. **Para ouvir os beeps personalizados, selecione a função 6. O alarme emitirá 3 beeps. Pressione o Botão Mestre para ouvir cada um dos beeps personalizados. Ao escolher o beep, desligue a ignição para que o alarme grave a opção. ***Para ajustar a sensibilidade do ultrassom, selecione a função 9. O alarme emitirá 3 beeps. Pressione a chave Master de acordo com o número da tabela acima. Após desligue a ignição e a sensibilidade será ajustada. 17. Caracteristicas do Alarme PINO COR DO FIO FUNÇÃO P1 P2 P3 PR / VD PR / VD Setas - Esquerdas VM Setas - Direitas P4 PR Bloqueio P5 PR Bloqueio +12 Volts Fios de Sinal PINO COR DO FIO FUNÇÃO 1 2 3 CZ PR / AM Auxiliar 1 VD Sirene 4 CZ / PR Auxiliar 2 5 RX Saída Controle de Som Interruptor de Porta (P-) 6 7 8 PR VM Botão Mestre PR Ultrassom - Direito 9 PR Ultrassom - Direito 10 VD / PR Pulso de Vidro Botão Mestre 11 12 13 --- PR --- AZ Terra - Negativo 14 CZ / AZ Fio de bloqueio EXACT 15 MR Int. de Capó e porta-malas Pós - Ignição 16 VM / PR Destrava BR VM / AM Lanterna --- --- --- --- Trava VM AM PR Ultrassom - Esquerdo BR / PR Ultrassom - Esquerdo Botão Secreto LJ / PR PAN Ultrassom - Esquerdo --- Bateria backup Pósitron 17 18 19 20 21 22 23 24 25 26 Beeps Função Resposta do alarme ao soltar o BOTÃO MESTRE IGNIÇÃOLIGADA(PX,FXeExact) 1 1 beep = Habilitado* 2 beeps = Desabilitado 1 beep = Habilitado* 2 beeps = Desabilitado 4 TRAVA AUTOMÁTICA. 1 beep = Habilitado* 2 beeps = Desabilitado 8 CONTROLE POR PRESENÇA. 1 beep = Habilitado* 2 beeps = Desabilitado 10 DESTRAVA AUTOMÁTICA. 1 beep = Habilitado* 2 beeps = Desabilitado 5 MODO ASSALTO. 1 beep = Habilitado 2 beeps = Desabilitado* 1 beep = Habilitado 2 beeps = Desabilitado* 2 3 3 beeps adicionais e as setas acenderão GRAVAÇÃO de controles remotos. 3 bps adicionais, setas acenderão9 Ajuste do SENSOR de ULTRASSOM***. 1 = Pick-up 2 = Pequeno* 3 = Médio 4 = Grande 13 14 1 beep longoConfig. inicial de fábrica. Emite 4 beeps e não modifica a configuração do alarme.FIM FIM 1 MODO ASSALTO PASSIVO por ignição. LIGUEEDESLIGUE AIGNIÇÃO(PX) 1 beep = Habilitado 2 beeps = Desabilitado* MODO ASSALTO PASSIVO por abertura de porta. 2 Emite 4 beeps e não modifica a configuração do alarme. 6 BEEP PERSONALIZADO para Ativar/Desativar o alarme. Beeps de 1 a 6. Disponíveis na memória do alarme**. 7 1 beep = Habilitado* 2 beeps = Desabilitado HABILITA / DESABILITA disparo personalizado. HABILITA/DESABILITA o alarme. AVISO SONORO de ativação e esativação do alarme. 11 ACIONAMENTO VIDROS Modo VW ou FIAT / UNIVERSAL 1 beep = VW 2 beeps = FIAT e UNIVERSAL* 12 2 bps = TEMP. LUZ DE CORTESIA. 1 beep = AUXILIAR II*AUXILIAR II ou TEMP. DA LUZ DE CORTESIA. 2 beeps = BOMBA DE COMB. ou sistema de ignição. 1 beep = MOTOR DE PARTIDA*Selec. bloqueio Motor de partida / Bomba de comb. ou sist. de ignição. Comece por aqui Manual de Instalação e Programação Cyber PX Cyber FX Exact 01 14 13 26 P5 P1 Figura 7: Conector unificado.
  • 2. Comece por aqui Manual de Uso Obrigado! O Alarme que você adquiriu é um sofisticado sistema eletrônico desenvolvido com a mais avançada tecnologia. A Pósitron é referência em qualidade e tecnologia no fornecimento de soluções em telemática, infotainment, conforto além de líder em segurança* automotiva, sendo uma das principais fornecedoras para grandes montadoras de veículos no Brasil e na América Latina. Recomendações • Leia atentamente este manual e, em caso de dúvidas, entre em contato com a loja onde foi realizada a instalação ou ligue para o SAC 0800 775 1400. • Nunca deixe o controle de presença junto com a chave do veículo; • Mantenha-se informado sobre a localização do botão mestre e do botão secreto (Somente Cyber PX). Advertência Sempre que utilizada a palavra “Segurança” neste documento, entende-se que a instalação de equipamentos da linha Pósitron representa um acessório complementar, não representando nenhuma garantia contra o furto do bem ou o ressarcimento do mesmo, não substituindo ou eliminando a necessidade de o proprietário adquirir uma apólice de seguros para o bem a ser protegido. 1.1. Funções dos controles remotos Ativa o alarme Desativa o alarme Dispara o alarme Auxílio de localizaçãopor 2 seg. 2x por 2 seg. por 2 seg. (alarme ligado) (alarme ligado) e em seguida, e em seguida, e em seguida, Desativa o alarme sem beep Ativa o alarme sem beep Pressione Função Ativa alarme e desativa o ultrassom até o próximo acionamento Acende as setas do veículo por 10 segundos por mais de 3 seg. (com o alarme desligado) (com o alarme desligado) por mais de 2 seg. com a ignição ligada Ativa a saída Auxíliar 1* enquanto pressionar Ativa a saída Auxiliar 2* por 30 seg.* Ativa a função Modo Assalto* Comanda o portão residencial* Pressione Função 1.2. Função controle por presença A função CONTROLE POR PRESENÇA permite que o usuário ative o MODO ASSALTO do alarme simplesmente afastando o controle remoto do veículo. Esta função está disponível no alarme Cyber PX e é compatível com o Cyber FX, mas para funcionar corretamente necessita que um controle DPN54 ou compatível esteja gravado no módulo do alarme, e que a função esteja habilitada. (item 16). Atenção! Quando habilitada a função CONTROLE POR PRESENÇA, será necessário que o usuário esteja sempre com o controle próximo ao veículo. 1.3. Teste da função “Controle de Presença” e “Teste de Alcance”. Com a ignição ligada, pressione o botão DESLIGA por mais de 6 segundos e observe a quantidade de piscadas, conforme tabela a seguir. Causa do ÚLTIMO DISPARO Interruptor de capô ou porta-malas Sensor de Ultrassom Interruptor de porta Acionamento da ignição Modo Assalto Nº Piscadas do LED 1 2 3 4 5 LED 1 Piscada Função Resposta do Alarme 2 Piscadas Inicia a seqüência de bloqueio do veículo. O bloqueio poderá ser desbloqueado ao pressionar o botão desliga com o controle próximo ao veículo. O alarme irá emitir beeps seqüenciais por um período de 30 segundos, informando que o controle está dentro do seu alcance. Este procedimento poderá ser interrompido ao pressionar o botão desliga com o controle próximo ao veículo. Testar o alcance do controle. Testar a função CONTROLE POR PRESENÇA sem ter que afastar o controle do veículo. 2. Funcionalidades do alarme 2.1. Modo Assalto por controle Ao pressionar o botão LIGA do controle remoto com a função habilitada no módulo e com a ignição ligada, o alarme não emite aviso sonoro de ativação, permitindo que o veículo se afaste. A seguir, as setas piscam e a sirene toca para avisar que o bloqueio será ativado (veja o item 12 do manual de instalação e programação). Para cancelar o bloqueio pressione o botão DESLIGA do controle remoto. 2.2. Função Modo Assalto por presença Ao se afastar com o controle remoto DPN54 (ou compatível) do veículo com a função habilitada no módulo e com a Ignição ligada, a função modo assalto será ativada automaticamente, iniciando o processo de bloqueio conforme configuração escolhida no item 12 do manual de instalação e programação. Para cancelar o bloqueio aproxime o controle de presença do veículo ou pressione o botão DESLIGA do controle remoto. 2.3. Modo Assalto Passivo por interruptor de porta ou Ignição O alarme entrará no estado de modo assalto passivo, sempre que a função estiver habilitada no módulo e com a ignição ligada ou se uma das portas do veículo for aberta e fechada, sendo necessário que o usuário pressione o botão secreto para que não ocorra disparo e o bloqueio do veículo (conforme configuração escolhida no item 12 do manual de instalação e programação). Atenção! Pergunte a localização do botão secreto ao seu instalador (informe seu cliente), pois o MODO ASSALTO PASSIVO tem prioridade sobre o controle remoto, pressione o botão secreto caso o veículo apresente disparo em movimento. 2.4. Acendimento das setas Seu alarme permite temporizar as setas do veículo por 10 segundos ao pressionar duas vezes o botão DESLIGA do controle remoto. Esta função será executada com o alarme desligado não requer configuração e instalação de módulos adicionais. 2.5. Monitoramento de Lanterna A entrada de monitoramento de lanterna possibilita ao usuário ser avisado que esqueceu a lanterna acesa ao abrir a porta do veículo. 3. Saídas Auxiliares 3.1. Saída Auxiliar 1 A saída auxiliar 1 possibilita acionar dispositivos do veículo através do botão AUXILIAR do controle remoto. Como por exemplo, abertura do vidro ou porta malas. 3.2. Saída AUXILIAR 2 A saída Auxiliar 2 permite temporizar os faróis ou a luz de cortesia. 3.2.1. Temporiza os faróis Ao desligar o alarme e manter o botão DESLIGA do controle remoto pressionado por 3 segundos, a saída AUXILIAR 2 fica acionada por 30 segundos, permitindo por exemplo, acionar o farol do veículo. 3.2.2. Temporização da Luz de Cortesia Ao desligar a ignição e/ou o alarme, a TEMPORIZAÇÃO DE LUZ DE CORTESIA será ativada durante 15 segundos. Podendo ser cancelada ao ativar o alarme ou ao ligar a ignição. 6. Desabilitando o alarme sem o Controle Remoto. Localize o botão Mestre oculto no veículo, ligue a ignição e pressione o botão Mestre durante 6 segundos até ouvir um beep. O Alarme responderá com 2 beeps para alarme desabilitado e 1 beep para alarme habilitado. Após o uso, as baterias devem ser descartadas em local apropriado. 1. Controle remoto DPN54PXN54 PXN48PXN52 BOTÕES DESLIGA AUXILIAR LIGA RESIDENCIAL * ATENÇÃO! Algumas das funções acima dependem da configuração do veículo, do alarme, ou ainda da instalação de módulos adicionais (não acompanham o produto). Algumas funções disponíveis Modo Assalto Passivo: veja item 2.3. Saída Auxiliar 2: veja item 3.2. Temporização dos Faróis: veja item 3.2.1. Aviso de lanterna ligada: veja item 2.5. Controle de Som: veja item 10.5 Controle por Presença*: veja Item 1.2. Grava até 4 controles na memória: veja item 14 Acendimento das setas: veja item 2.4. Relatório do último disparo: veja item 4. Controle PXN48. Controle PXN52. Controle PXN54. Controle de Presença DPN54. Pisca setas. Modo assalto por controle: veja item 2.1. Trava e Destrava Automática: veja item 10.1 Teste de Alcance do controle de Presença* item 1.3. Saída Auxiliar 1: veja item 3.1 Permite fechamento dos vidros.* veja item 10.2 Permite monitorar o interior do veículo com “Sensor de Ultrassom, Porta, Capô e Ignição.” Temporização da Luz de Cortesia: veja item 3.2.2. Exact FX Reativação Automática. PX 2 2 1 1 151077001 PST Eletrônica Ltda. C.N.P.J. 84.496.066/0001-04 Indústria Brasileira www.positron.com.br * Requer configuração especial e/ou módulos auxiliares, consulte seu revendedor ou nosso SAC 0800 775 1400. 5. Caracteristicas dos Alarmes Guia de Uso Cyber PX Cyber FX Exact Pólo Negativo Acesse www.positron.com.br para encontrar mais informações sobre seu alarme e outros produtos Pósitron. Atenção! Para que alguma destas funções funcione será necessário a instalação de módulos e/ou relé adicionais, consulte seu instalador. 4. Relatório por LED Permite saber qual foi à causa do último disparo. Após pressionar o botão LIGA, o LED do ultrassom indicará durante 20 segundos a causa do último disparo conforme indicado no tabela a seguir. 7. Bateria dos Controles Remotos Para trocá-las, abra o controle remoto desencaixando as tampas com cuidado. Retire a bateria. Encaixe a bateria nova no controle remoto, tomando cuidado para não inverter a polaridade. Utilize baterias CR2032 (3V). IMPORTANTE! Se a função CONTROLE POR PRESENÇA estiver habilitada, deve-se trocar a bateria a cada 6 meses. “Este equipamento opera em caráter secundário, isto é, não tem direito à proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.” Em conformidade com norma ANATEL. (01)07897789630787 (01)07897789630794 (01)07897789630800 (01)07897789630817 1690-10-1693
