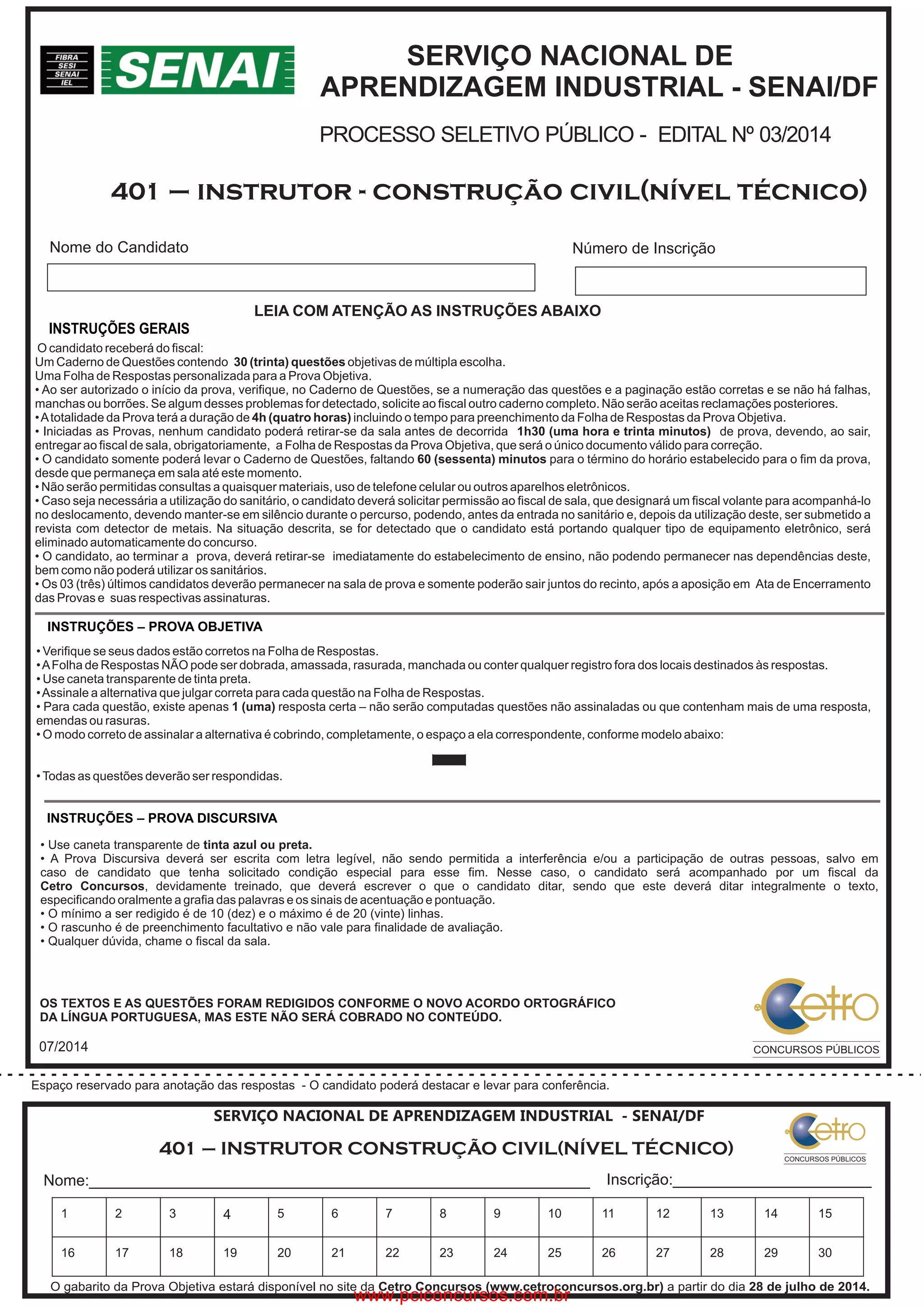

Instrutor construcao civil

401 – instrutor - construção civil(nível técnico)
OS TEXTOS E AS QUESTÕES FORAM REDIGIDOS CONFORME O NOVO ACORDO ORTOGRÁFICO
DA LÍNGUA PORTUGUESA, MAS ESTE NÃO SERÁ COBRADO NO CONTEÚDO.
O candidato receberá do fiscal:
Um Caderno de Questões contendo 30 (trinta) questões objetivas de múltipla escolha.
Uma Folha de Respostas personalizada para a Prova Objetiva.
• Ao ser autorizado o início da prova, verifique, no Caderno de Questões, se a numeração das questões e a paginação estão corretas e se não há falhas,
manchas ou borrões. Se algum desses problemas for detectado, solicite ao fiscal outro caderno completo. Não serão aceitas reclamações posteriores.
•Atotalidade da Prova terá a duração de 4h (quatro horas) incluindo o tempo para preenchimento da Folha de Respostas da Prova Objetiva.
• Iniciadas as Provas, nenhum candidato poderá retirar-se da sala antes de decorrida 1h30 (uma hora e trinta minutos) de prova, devendo, ao sair,
entregar ao fiscal de sala, obrigatoriamente, a Folha de Respostas da Prova Objetiva, que será o único documento válido para correção.
• O candidato somente poderá levar o Caderno de Questões, faltando 60 (sessenta) minutos para o término do horário estabelecido para o fim da prova,
desde que permaneça em sala até este momento.
• Não serão permitidas consultas a quaisquer materiais, uso de telefone celular ou outros aparelhos eletrônicos.
• Caso seja necessária a utilização do sanitário, o candidato deverá solicitar permissão ao fiscal de sala, que designará um fiscal volante para acompanhá-lo
no deslocamento, devendo manter-se em silêncio durante o percurso, podendo, antes da entrada no sanitário e, depois da utilização deste, ser submetido a
revista com detector de metais. Na situação descrita, se for detectado que o candidato está portando qualquer tipo de equipamento eletrônico, será
eliminado automaticamente do concurso.
• O candidato, ao terminar a prova, deverá retirar-se imediatamente do estabelecimento de ensino, não podendo permanecer nas dependências deste
•
,
bem como não poderá utilizar os sanitários.
Os 03 (três) últimos candidatos deverão permanecer na sala de prova e somente poderão sair juntos do recinto, após a aposição em Ata de Encerramento
das Provas e suas respectivas assinaturas.
INSTRUÇÕES GERAIS
07/2014
INSTRUÇÕES – PROVA OBJETIVA
LEIA COM ATENÇÃO AS INSTRUÇÕES ABAIXO
PROCESSO SELETIVO PÚBLICO - EDITAL Nº 03/2014
CONCURSOS PÚBLICOS
Espaço reservado para anotação das respostas - O candidato poderá destacar e levar para conferência.
SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL - SENAI/DF
Nome:__________________________________________________________ Inscrição:_______________________
401 – INSTRUTOR CONSTRUÇÃO CIVIL(NÍVEL TÉCNICO) CONCURSOS PÚBLICOS
O gabarito da Prova Objetiva estará disponível no site da Cetro Concursos (www.cetroconcursos.org.br) a partir do dia 28 de julho de 2014.
• Verifique se seus dados estão corretos na Folha de Respostas.
•AFolha de Respostas NÃO pode ser dobrada, amassada, rasurada, manchada ou conter qualquer registro fora dos locais destinados às respostas.
• Use caneta transparente de tinta preta.
•Assinale a alternativa que julgar correta para cada questão na Folha de Respostas.
• Para cada questão, existe apenas 1 (uma) resposta certa – não serão computadas questões não assinaladas ou que contenham mais de uma resposta,
emendas ou rasuras.
• O modo correto de assinalar a alternativa é cobrindo, completamente, o espaço a ela correspondente, conforme modelo abaixo:
•Todas as questões deverão ser respondidas.
• Use caneta transparente de tinta azul ou preta.
•
• O mínimo a ser redigido é de 10 (dez) e o máximo é de 20 (vinte) linhas.
•
•
A Prova Discursiva deverá ser escrita com letra legível, não sendo permitida a interferência e/ou a participação de outras pessoas, salvo em
caso de candidato que tenha solicitado condição especial para esse fim. Nesse caso, o candidato será acompanhado por um fiscal da
Cetro Concursos, devidamente treinado, que deverá escrever o que o candidato ditar, sendo que este deverá ditar integralmente o texto,
especificando oralmente a grafia das palavras e os sinais de acentuação e pontuação.
O rascunho é de preenchimento facultativo e não vale para finalidade de avaliação.
Qualquer dúvida, chame o fiscal da sala.
INSTRUÇÕES – PROVA DISCURSIVA
SERVIÇO NACIONAL DE
APRENDIZAGEM INDUSTRIAL - SENAI/DF
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Nome do Candidato Número de Inscrição
www.pciconcursos.com.br

Serviço Nacional de Aprendizagem Industrial – SENAI/DF – 401 – Instrutor – Construção Civil (Nível Técnico) 2
CONHECIMENTOS ESPECÍFICOS
1. As argamassas mistas são aquelas compostas por
cimento, cal hidratada e areia. As normas americanas
especificam tipos de argamassas mistas, sendo que a
argamassa mista do tipo M é recomendada
(A) para alvenarias sujeitas ao esforço de flexão, tendo
boa resistência à compressão e à tração na interface
das unidades de alvenaria.
(B) para alvenarias que terão contato com o solo, tendo
como exemplo fundações e muros de arrimo. Possui
grande durabilidade e boa resistência à compressão.
(C) para uso geral em alvenaria, sem contato com o
solo. Apresenta média resistência à compressão e
boa durabilidade.
(D) para uso em unidades de alvenaria maciças, onde a
tensão de compressão não exceda 0,70Mpa e não
esteja em contato com um meio agressivo.
(E) para uso em unidades de alvenaria maciças, pois
tem baixa resistência à compressão, sendo mais
utilizada nas paredes de ambientes internos.
2. Como material de construção, a areia pode ser destinada
ao preparo de argamassas, concreto betuminoso,
concreto de cimento Portland, entre outros. Quanto ao
tamanho de seus grãos, a areia é classificada em faixas
granulométricas, sendo que a areia fina possui tamanho
de grãos de
(A) 0,010 a 0,42mm.
(B) 0,075 a 0,42mm.
(C) 0,42 a 1,2mm.
(D) 1,2 a 2,4mm.
(E) 2,4 a 3,5mm.
3. Sobre o tipo de fundação direta estaca, assinale a
alternativa correta.
(A) Recebe esforços axiais de compressão.
(B) Constituída de um poço, normalmente de seção
circular revestida ou não, e uma base circular ou em
forma de elipse.
(C) Possui elementos contínuos que podem ser
executados em concreto armado, protendido ou em
concreto reforçado em fibras de aço.
(D) É utilizada em obra de pequena área e carga, como
edícula sem laje, barraco de obras e abrigo de gás.
(E) Pode ter formato piramidal ou cônico, possuindo
pequena altura em relação a sua base, que pode ter
forma quadrada ou retangular.
4. Um sistema de drenagem de águas pluviais é composto
por uma série de unidades e dispositivos hidráulicos. Com
relação ao greide, assinale a alternativa correta.
(A) É o meio-fio, uma faixa longitudinal de separação do
passeio com o leito viário, constituindo-se
geralmente de peças de granito argamassadas.
(B) É uma linha do perfil correspondente ao eixo
longitudinal da superfície livre da via pública.
(C) É o canal longitudinal, em geral triangular, situado
entre a guia e a pista de rolamento, destinado a
coletar e conduzir as águas de escoamento
superficial até os pontos de coleta.
(D) É o canal de seção triangular situado nos pontos
baixos ou nos encontros dos leitos viários das vias
públicas, destinados a conectar sarjetas ou
encaminhar efluentes destas para os pontos de
coleta.
(E) São estruturas hidráulicas para captação das águas
superficiais transportadas pelas sarjetas e sarjetões.
5. Quando se inicia o processo de construção, a primeira
fase a ser realizada é a escavação. Entre os vários tipos
de escavações, tem-se a escavação em galeria. Sobre
esse tipo, assinale a alternativa correta.
(A) Retira-se o solo que está a ocupar o espaço
necessário para a realização do edifício, isto é, o
movimento de terras geral da superfície a construir,
cuja profundidade está limitada pelo cave.
(B) Consiste em uma trincheira com uma largura mínima
de 40cm e profundidade variável, destinada a alojar
os muros, as fundações e as canalizações.
(C) Trata-se de um movimento de terras de pequena
largura e grande profundidade, mas essas
dimensões dependem dos meios de realização da
escavação.
(D) Faz-se sob a terra, sendo necessário o emprego de
escoramentos à medida que a escavação avança.
(E) É o processo de escavação em que as rochas não
podem ser extraídas sem desagregação prévia.
6. Sobre o pavimento rígido, analise as assertivas abaixo.
I. É composto por várias camadas que devem
trabalhar em conjunto, cada uma delas absorvendo
parte das solicitações impostas e transmitindo o
restante às camadas localizadas em níveis
inferiores.
II. Seu revestimento é constituído de placas de
concreto de cimento Portland rejuntadas entre si.
III. As placas de concreto se caracterizam por alta
rigidez, alta resistência e pequenas espessuras,
definidas em função da resistência à flexão.
É correto o que se afirma em
(A) I e II, apenas.
(B) II e III, apenas.
(C) I e III, apenas.
(D) I, apenas.
(E) II, apenas.

3 Serviço Nacional de Aprendizagem Industrial – SENAI/DF – 401 – Instrutor – Construção Civil (Nível Técnico)
7. Sobre a verificação de um projeto de instalação elétrica,
assinale a alternativa que apresenta o significado da
simbologia abaixo.
(A) Interruptor de uma seção.
(B) Chave seccionadora abertura sem carga.
(C) Fusível.
(D) Disjuntor a óleo.
(E) Chave reversora.
8. Em geral, as fôrmas são classificadas de acordo com o
material e pela maneira como são utilizadas, levando em
conta o tipo de obra. O tipo de fôrma feito com madeira e
indicado em obras pequenas particulares e com detalhes
específicos é denominado
(A) convencional.
(B) modulado.
(C) trepante.
(D) deslizante vertical.
(E) deslizante horizontal.
9. Assinale a alternativa que apresenta o conjunto de
tubulações que se origina no reservatório e do qual se
derivam as colunas de distribuição, quando o tipo de
abastecimento adotado é indireto e uma parte constituinte
de uma instalação predial de água fria.
(A) Barrilete.
(B) Coluna de distribuição.
(C) Conjunto elevatório.
(D) Extravasor.
(E) Quebrador de vácuo.
10. Sobre as fundações superficiais, marque V para
verdadeiro ou F para falso e, em seguida, assinale a
alternativa que apresenta a sequência correta.
( ) Transmitem carga do edifício ao terreno por meio
das pressões distribuídas sob a base da fundação.
( ) São utilizadas quando o solo apresenta baixa
resistência, com restrição ao emprego de cargas
elevadas.
( ) São sistemas formados pelo elemento estrutural de
um edifício que fica abaixo do solo, com a principal
função de suportar com segurança as cargas de
uma edificação para uma camada resistente do solo.
(A) V/ V/ F
(B) F/ F/ V
(C) V/ F/ V
(D) F/ V/ F
(E) V/ F/ F
11. Com relação aos interruptores intermediários em
instalações elétricas prediais, assinale a alternativa
correta.
(A) Permitem o controle de 1 (uma) carga de 1 (um)
ponto.
(B) Por meio de 2 (dois) ou 3 (três) comandos
independentes, permitem o controle de 2 (duas) ou 3
(três) cargas de 1 (um) só ponto.
(C) Permitem o controle de 3 (três) cargas de 1 (um)
ponto.
(D) Possibilitam, por meio da utilização de 2 (dois)
interruptores desse tipo, em 2 (dois) pontos
diferentes, o comando de 1 (uma) carga de cada um
desses pontos.
(E) São utilizados em um circuito paralelo, e permitem o
controle de 1 (uma) carga de vários pontos
diferentes.
12. Os levantamentos para locação de obras podem ser de
maior ou menor complexidade, dependendo da forma do
terreno, da importância da estrutura a ser locada e da
amplitude da obra. O tipo de trabalho topográfico para
locação de obra consiste
(A) em um levantamento topográfico da superfície que
incluirá a estrutura a ser construída.
(B) na obtenção de dados de detalhamento para
confecção do projeto da obra.
(C) na obtenção e confirmação de dados que permitam
a locação da obra com grande precisão.
(D) na determinação dos pontos, em campo, que
permitirão o início da construção da obra.
(E) em um levantamento topográfico da profundidade
que incluirá a estrutura a ser construída.
13. A projeção cartográfica deve ser escolhida conforme o fim
a que se destina, podendo-se adotar a projeção
equivalente, a qual
(A) mantém a exata proporção entre as áreas do terreno
e as representadas nas cartas.
(B) mantém a forma das pequenas figuras, isto é, que
conserva os contornos geográficos de pequenas
áreas.
(C) não conserva a forma das grandes áreas e que
atende melhor às necessidades militares.
(D) mantém corretas as direções de todas as linhas que
partem de um ponto.
(E) é ideal para áreas polares e para a confecção de
cartas aéreas de distâncias.
14. O desenho que representa graficamente a projeção
horizontal de uma edificação ou partes dela é denominado
planta
(A) de cobertura.
(B) de localização.
(C) de locação.
(D) baixa.
(E) de situação.

15. Os aditivos são acondicionados em pequena quantidade à
mistura com a finalidade de modificar uma ou mais
propriedades da argamassa no estado fresco e no estado
endurecido. É correto afirmar que o tipo de aditivo redutor
de água
(A) é utilizado para melhorar a trabalhabilidade da
argamassa sem alterar a quantidade de água.
(B) reduz a evaporação da água da argamassa fresca e
confere capacidade de retenção de água frente à
sucção por bases muito absorventes.
(C) forma microbolhas de ar, estáveis,
homogeneamente distribuídas na argamassa,
aumentando a trabalhabilidade e atuando a favor da
permeabilidade.
(D) retarda a hidratação do cimento, proporcionando um
tempo maior de utilização.
(E) proporciona certa aderência química ou substrato ou
otimiza a aderência mecânica.
16. Em projetos arquitetônicos, os materiais usados devem ter
sua convenção representada. É correto afirmar que a
representação abaixo refere-se ao seguinte material:
(A) madeira em vista.
(B) mármore/ granito em vista.
(C) aço em corte.
(D) concreto em vista.
(E) isolamento térmico.
17. Sobre os equipamentos utilizados para realização de
terraplenagem, marque V para verdadeiro ou F para falso
e, em seguida, assinale a alternativa que apresenta a
sequência correta.
( ) A pá carregadeira é projetada única e
exclusivamente para o carregamento, não sendo
aconselhado o seu uso para outros fins.
( ) A parte principal da motoniveladora é a lâmina
escavadora, que é constituída por uma base e por
lâminas de corte e cantos de lâmina trocáveis.
( ) O trator é projetado para espalhamento do material
descarregado e para acabamento, por raspagem, de
superfícies.
(A) V/ V/ F
(B) F/ F/ V
(C) V/ F/ F
(D) F/ V/ F
(E) V/ F/ V
18. Para o recebimento do concreto na obra, as diretrizes
normativas que registram as boas práticas
experimentadas e comprovadas ao longo dos anos
estabelecem os seguintes controles:
I. consistência para assegurar a possibilidade de
lançamento do concreto (preenchimento das
fôrmas).
II. resistência à compressão axial aos 40 dias para
comprovar o atendimento às premissas de projeto
relativas à segurança estrutural.
III. conferência visual por meio da verificação do
abatimento pelo tronco de cone.
É correto o que está contido em
(A) I e II, apenas.
(D) I, apenas.
(E) II, apenas.
19. Os concretos de emprego usual nas estruturas são
constituídos de cimento Portland, água, agregado fino ou
graúdo. Sobre esses elementos constituintes do concreto,
é correto afirmar que
(A) os agregados são considerados matérias não
inertes, enquanto a pasta constitui o material inerte
que junta as partículas dos agregados em uma
massa sólida.
(B) as propriedades ligantes da pasta são produzidas
por reações químicas entre o cimento e a água, em
que a quantidade de água necessária para a reação
é muito grande.
(C) a adição de água aumenta a resistência da pasta,
sendo necessário empregar proporção adequada
entre as quantidades de água e cimento para se
obter um concreto satisfatório.
(D) os agregados constituem uma porcentagem muito
baixa no concreto, em torno de 10%.
(E) os agregados devem ser estáveis nas condições de
exposição do concreto, não contendo materiais com
efeitos prejudiciais, apresentando resistência à
compressão e ao desgaste e ser graduados, de
modo a reduzir o volume da pasta, que deve encher
os espaços entre os agregados.
20. Os comandos de precisão no AutoCAD são utilizados em
desenhos que exigem precisão. É muito importante a
utilização desses comandos, pois, somente a partir deles,
consegue-se um projeto viável. O comando de precisão
que seleciona uma intersecção aparente é o chamado
(A) Intersection.
(B) MidPoint.
(C) Apparent Intersection.
(D) EndPoint.
(E) Center.

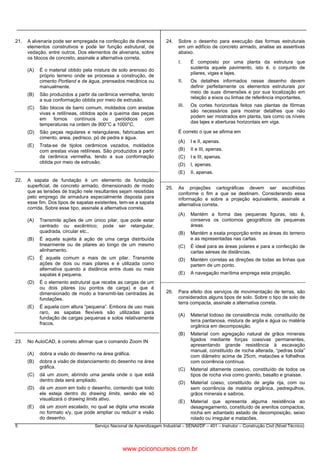

21. A alvenaria pode ser empregada na confecção de diversos
elementos construtivos e pode ter função estrutural, de
vedação, entre outros. Dos elementos de alvenaria, sobre
os blocos de concreto, assinale a alternativa correta.
(A) É o material obtido pela mistura de solo arenoso do
próprio terreno onde se processa a construção, de
cimento Portland e de água, prensados mecânica ou
manualmente.
(B) São produzidos a partir da cerâmica vermelha, tendo
a sua conformação obtida por meio de extrusão.
(C) São blocos de barro comum, moldados com arestas
vivas e retilíneas, obtidos após a queima das peças
em fornos contínuos ou periódicos com
temperaturas na ordem de 900°C a 1000°C.
(D) São peças regulares e retangulares, fabricadas em
cimento, areia, pedrisco, pó de pedra e água.
(E) Trata-se de tijolos cerâmicos vazados, moldados
com arestas vivas retilíneas. São produzidos a partir
da cerâmica vermelha, tendo a sua conformação
obtida por meio de extrusão.
22. A sapata de fundação é um elemento de fundação
superficial, de concreto armado, dimensionado de modo
que as tensões de tração nele resultantes sejam resistidas
pelo emprego de armadura especialmente disposta para
esse fim. Dos tipos de sapatas existentes, tem-se a sapata
corrida. Sobre esse tipo, assinale a alternativa correta.
(A) Transmite ações de um único pilar, que pode estar
centrado ou excêntrico; pode ser retangular,
quadrada, circular etc..
(B) É aquela sujeita à ação de uma carga distribuída
linearmente ou de pilares ao longo de um mesmo
alinhamento.
(C) É aquela comum a mais de um pilar. Transmite
ações de dois ou mais pilares e é utilizada como
alternativa quando a distância entre duas ou mais
sapatas é pequena.
(D) É o elemento estrutural que recebe as cargas de um
ou dois pilares (ou pontos de carga) e que é
dimensionado de modo a transmiti-las centradas às
fundações.
(E) É aquela com altura “pequena”. Embora de uso mais
raro, as sapatas flexíveis são utilizadas para
fundação de cargas pequenas e solos relativamente
fracos.
23. No AutoCAD, é correto afirmar que o comando Zoom IN
(A) dobra a visão do desenho na área gráfica.
(B) dobra a visão de distanciamento do desenho na área
gráfica.
(C) dá um zoom, abrindo uma janela onde o que está
dentro dela será ampliado.
(D) dá um zoom em todo o desenho, contando que todo
ele esteja dentro do drawing limits, senão ele só
visualizará o drawing limits ativo.
(E) dá um zoom escalado, no qual se digita uma escala
no formato x/y, que pode ampliar ou reduzir a visão
do desenho.
24. Sobre o desenho para execução das formas estruturais
em um edifício de concreto armado, analise as assertivas
abaixo.
I. É composto por uma planta da estrutura que
sustenta aquele pavimento, isto é, o conjunto de
pilares, vigas e lajes.
II. Os detalhes informados nesse desenho devem
definir perfeitamente os elementos estruturais por
meio de suas dimensões e por sua localização em
relação a eixos ou linhas de referência importantes.
III. Os cortes horizontais feitos nas plantas de fôrmas
são necessários para mostrar detalhes que não
podem ser mostrados em planta, tais como os níveis
das lajes e aberturas horizontais em viga.
É correto o que se afirma em
(A) I e II, apenas.
(D) I, apenas.
(E) II, apenas.
25. As projeções cartográficas devem ser escolhidas
conforme o fim a que se destinam. Considerando essa
informação e sobre a projeção equivalente, assinale a
alternativa correta.
(A) Mantém a forma das pequenas figuras, isto é,
conserva os contornos geográficos de pequenas
áreas.
(B) Mantém a exata proporção entre as áreas do terreno
e as representadas nas cartas.
(C) É ideal para as áreas polares e para a confecção de
cartas aéreas de distâncias.
(D) Mantém corretas as direções de todas as linhas que
partem de um ponto.
(E) A navegação marítima emprega esta projeção.
26. Para efeito dos serviços de movimentação de terras, são
considerados alguns tipos de solo. Sobre o tipo de solo de
terra compacta, assinale a alternativa correta.
(A) Material lodoso de consistência mole, constituído de
terra pantanosa, mistura de argila e água ou matéria
orgânica em decomposição.
(B) Material com agregação natural de grãos minerais
ligados mediante forças coesivas permanentes,
apresentando grande resistência à escavação
manual, constituído de rocha alterada, “pedras bola”
com diâmetro acima de 25cm, matacões e folhelhos
com ocorrência contínua.
(C) Material altamente coesivo, constituído de todos os
tipos de rocha viva como granito, basalto e gnaisse.
(D) Material coeso, constituído de argila rija, com ou
sem ocorrência de matéria orgânica, pedregulhos,
grãos minerais e saibros.
(E) Material que apresenta alguma resistência ao
desagregamento, constituído de arenitos compactos,
rocha em adiantado estado de decomposição, seixo
rolado ou irregular e matacões.

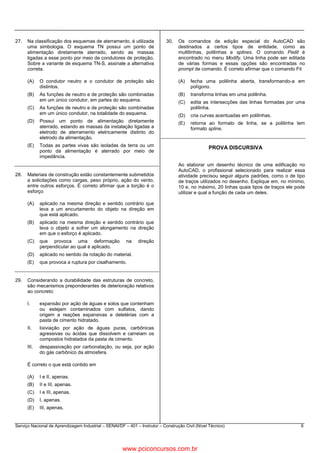

27. Na classificação dos esquemas de aterramento, é utilizada
uma simbologia. O esquema TN possui um ponto de
alimentação diretamente aterrado, sendo as massas
ligadas a esse ponto por meio de condutores de proteção.
Sobre a variante de esquema TN-S, assinale a alternativa
correta.
(A) O condutor neutro e o condutor de proteção são
distintos.
(B) As funções de neutro e de proteção são combinadas
em um único condutor, em partes do esquema.
(C) As funções de neutro e de proteção são combinadas
em um único condutor, na totalidade do esquema.
(D) Possui um ponto de alimentação diretamente
aterrado, estando as massas da instalação ligadas a
eletrodo de aterramento eletricamente distinto do
eletrodo da alimentação.
(E) Todas as partes vivas são isoladas da terra ou um
ponto da alimentação é aterrado por meio de
impedância.
28. Materiais de construção estão constantemente submetidos
a solicitações como cargas, peso próprio, ação do vento,
entre outros esforços. É correto afirmar que a torção é o
esforço
(A) aplicado na mesma direção e sentido contrário que
leva a um encurtamento do objeto na direção em
que está aplicado.
(B) aplicado na mesma direção e sentido contrário que
leva o objeto a sofrer um alongamento na direção
em que o esforço é aplicado.
(C) que provoca uma deformação na direção
perpendicular ao qual é aplicado.
(D) aplicado no sentido da rotação do material.
(E) que provoca a ruptura por cisalhamento.
29. Considerando a durabilidade das estruturas de concreto,
são mecanismos preponderantes de deterioração relativos
ao concreto:
I. expansão por ação de águas e solos que contenham
ou estejam contaminados com sulfatos, dando
origem a reações expansivas e deletérias com a
pasta de cimento hidratado.
II. lixiviação por ação de águas puras, carbônicas
agressivas ou ácidas que dissolvem e carreiam os
compostos hidratados da pasta de cimento.
III. despassivação por carbonatação, ou seja, por ação
do gás carbônico da atmosfera.
É correto o que está contido em
(A) I e II, apenas.
(D) I, apenas.
(E) III, apenas.
30. Os comandos de edição especial do AutoCAD são
destinados a certos tipos de entidade, como as
multilinhas, polilinhas e splines. O comando Pedit é
encontrado no menu Modify. Uma linha pode ser editada
de várias formas e essas opções são encontradas no
prompt de comando. É correto afirmar que o comando Fit
(A) fecha uma polilinha aberta, transformando-a em
polígono.
(B) transforma linhas em uma polilinha.
(C) edita as intersecções das linhas formadas por uma
polilinha.
(D) cria curvas acentuadas em polilinhas.
(E) retorna ao formato de linha, se a polilinha tem
formato spline.
PROVA DISCURSIVA
Ao elaborar um desenho técnico de uma edificação no
AutoCAD, o profissional selecionado para realizar essa
atividade precisou seguir alguns padrões, como o de tipo
de traços utilizados no desenho. Explique em, no mínimo,
10 e, no máximo, 20 linhas quais tipos de traços ele pode
utilizar e qual a função de cada um deles.

RASCUNHO RASCUNHO

Instrutor construcao civil

Mais conteúdo relacionado

Mais procurados

Último

Instrutor construcao civil
