Tecnologia Hidráulica
04/11/2022 Marcio Gomes 2

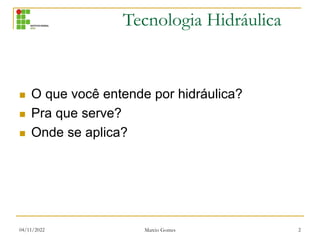

 O que você entende por hidráulica?
 Pra que serve?
 Onde se aplica?

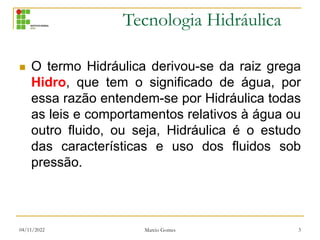

 O termo Hidráulica derivou-se da raiz grega
Hidro, que tem o significado de água, por
essa razão entendem-se por Hidráulica todas
as leis e comportamentos relativos à água ou
outro fluido, ou seja, Hidráulica é o estudo
das características e uso dos fluidos sob
pressão.

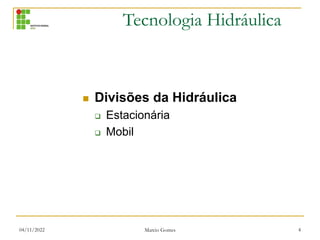

 Divisões da Hidráulica
 Estacionária
 Mobil

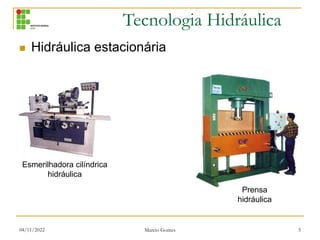

 Hidráulica estacionária
Esmerilhadora cilíndrica
hidráulica
Prensa
hidráulica

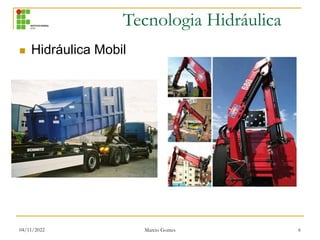

 Hidráulica Mobil

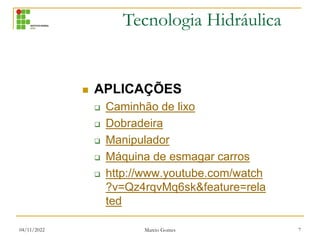

 APLICAÇÕES
 Caminhão de lixo
 Dobradeira
 Manipulador
 Máquina de esmagar carros
 http://www.youtube.com/watch
?v=Qz4rqvMq6sk&feature=rela
ted

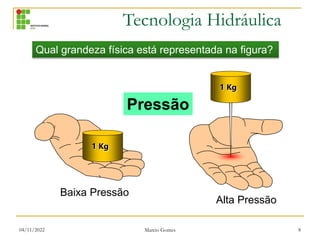

Baixa Pressão
Alta Pressão
1 Kg
1 Kg
Qual grandeza física está representada na figura?
Pressão

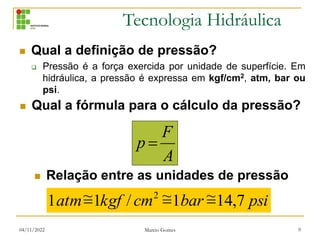

 Qual a definição de pressão?
 Pressão é a força exercida por unidade de superfície. Em
hidráulica, a pressão é expressa em kgf/cm2, atm, bar ou
psi.
A
F
p 
psi
bar
cm
kgf
atm 7
,
14
~
1
~
/
1
~
1 2



 Qual a fórmula para o cálculo da pressão?
 Relação entre as unidades de pressão

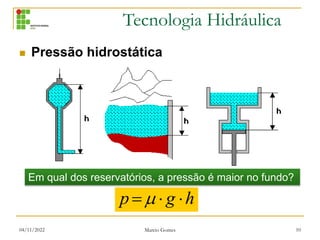

 Pressão hidrostática
h
g
p 

 
Em qual dos reservatórios, a pressão é maior no fundo?

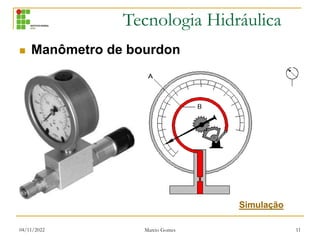

 Manômetro de bourdon
Simulação

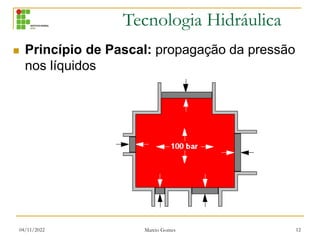

 Princípio de Pascal: propagação da pressão
nos líquidos

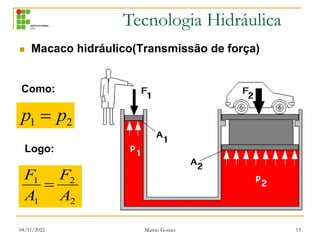

 Macaco hidráulico(Transmissão de força)
2
1 p
p 
2
2
1
1
A
F
A
F

Como:
Logo:

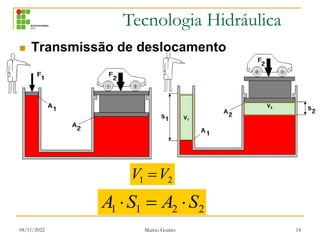

 Transmissão de deslocamento
2
2
1
1 S
A
S
A 


V1
V2
2
1 V
V 

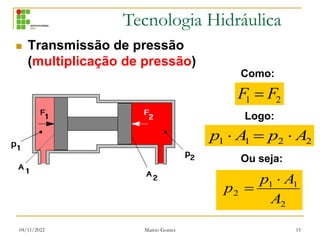

 Transmissão de pressão
(multiplicação de pressão)
2
1 F
F 
2
2
1
1 A
p
A
p 


Como:
Logo:
Ou seja:
2
1
1
2
A
A
p
p



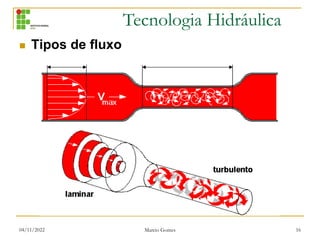

 Tipos de fluxo

)
(
)
(
)
(
área
vazão
velocidade
A
Q
V 
)
(
)
(
)
( . área
velocidade
vazão A
V
Q 
)
(
)
(
)
(
tempo
volume
vazão
t
v
Q 
Área = A
Comprimento = S
)
(
)
(
)
( o
compriment
área
volume S
A
v 


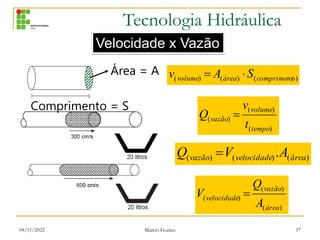

Velocidade x Vazão

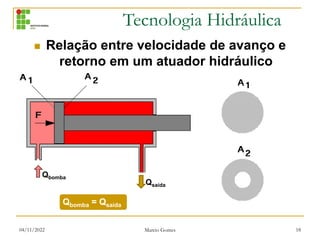

 Relação entre velocidade de avanço e
retorno em um atuador hidráulico
Qbomba
Qsaída
Qbomba = Qsaída

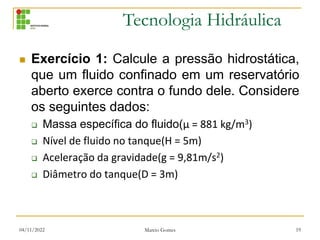

 Exercício 1: Calcule a pressão hidrostática,
que um fluido confinado em um reservatório
aberto exerce contra o fundo dele. Considere
os seguintes dados:
 Massa específica do fluido(μ = 881 kg/m3)
 Nível de fluido no tanque(H = 5m)
 Aceleração da gravidade(g = 9,81m/s2)
 Diâmetro do tanque(D = 3m)

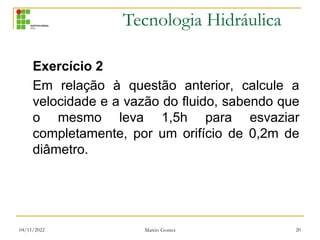

Exercício 2
Em relação à questão anterior, calcule a
velocidade e a vazão do fluido, sabendo que
o mesmo leva 1,5h para esvaziar
completamente, por um orifício de 0,2m de
diâmetro.

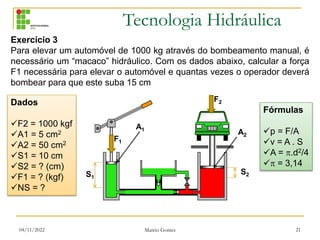

Exercício 3
Para elevar um automóvel de 1000 kg através do bombeamento manual, é
necessário um “macaco” hidráulico. Com os dados abaixo, calcular a força
F1 necessária para elevar o automóvel e quantas vezes o operador deverá
bombear para que este suba 15 cm
Fórmulas
p = F/A
v = A . S
A = .d2/4
 = 3,14
Dados
F2 = 1000 kgf
A1 = 5 cm2
A2 = 50 cm2
S1 = 10 cm
S2 = ? (cm)
F1 = ? (kgf)
NS = ?
S1
S2
A1
A2
F1
F2

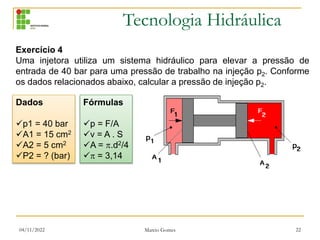

Exercício 4
Uma injetora utiliza um sistema hidráulico para elevar a pressão de
entrada de 40 bar para uma pressão de trabalho na injeção p2. Conforme
os dados relacionados abaixo, calcular a pressão de injeção p2.
Dados
p1 = 40 bar
A1 = 15 cm2
A2 = 5 cm2
P2 = ? (bar)
Fórmulas
p = F/A
v = A . S
A = .d2/4
 = 3,14

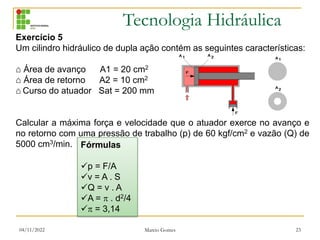

Exercício 5
Um cilindro hidráulico de dupla ação contém as seguintes características:
⌂ Área de avanço A1 = 20 cm2
⌂ Área de retorno A2 = 10 cm2
⌂ Curso do atuador Sat = 200 mm
Calcular a máxima força e velocidade que o atuador exerce no avanço e
no retorno com uma pressão de trabalho (p) de 60 kgf/cm2 e vazão (Q) de
5000 cm3/min. Fórmulas
p = F/A
v = A . S
Q = v . A
A =  . d2/4
 = 3,14

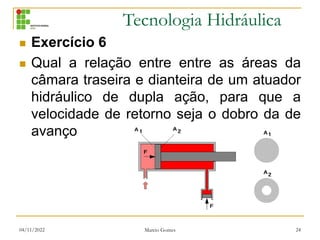

 Exercício 6
 Qual a relação entre entre as áreas da
câmara traseira e dianteira de um atuador
hidráulico de dupla ação, para que a
velocidade de retorno seja o dobro da de
avanço

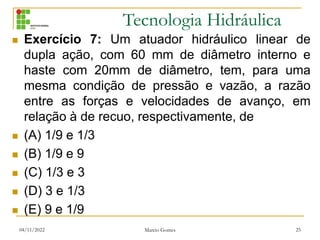

 Exercício 7: Um atuador hidráulico linear de
dupla ação, com 60 mm de diâmetro interno e
haste com 20mm de diâmetro, tem, para uma
mesma condição de pressão e vazão, a razão
entre as forças e velocidades de avanço, em
relação à de recuo, respectivamente, de
 (A) 1/9 e 1/3
 (B) 1/9 e 9
 (C) 1/3 e 3
 (D) 3 e 1/3
 (E) 9 e 1/9
