Este documento apresenta os fundamentos de sinais e sistemas de telecomunicações. Aborda conceitos como sinais periódicos, espectro de linha, potência média, série e transformada de Fourier. A série e transformada de Fourier são ferramentas úteis para decompor sinais periódicos e não periódicos em componentes sinusoidais e analisar suas propriedades no domínio da frequência.

1. Fundamentos de
Telecomunicações
2022/2023
EE – TELE/EIC 3º Ano
Mateus Andrade

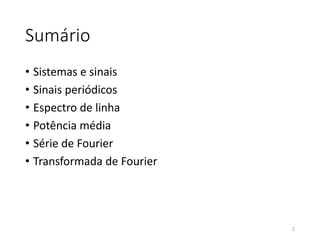

2. Sumário
• Sistemas e sinais
• Sinais periódicos
• Espectro de linha
• Potência média
• Série de Fourier
• Transformada de Fourier
2

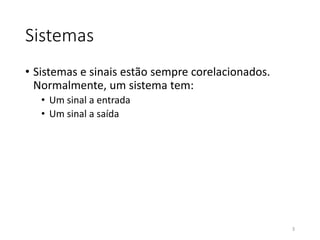

3. Sistemas
• Sistemas e sinais estão sempre corelacionados.
Normalmente, um sistema tem:
• Um sinal a entrada
• Um sinal a saída
3

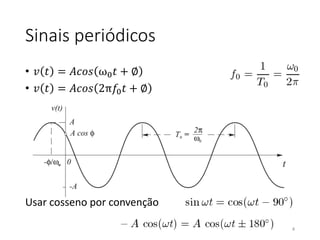

4. Sinais periódicos
• 𝑣 𝑡 = 𝐴𝑐𝑜𝑠 ω0𝑡 + ∅
• 𝑣 𝑡 = 𝐴𝑐𝑜𝑠 2π𝑓0𝑡 + ∅
Usar cosseno por convenção
4

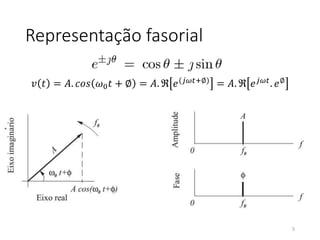

5. Representação fasorial
𝑣 𝑡 = 𝐴. 𝑐𝑜𝑠 𝜔0𝑡 + ∅ = 𝐴. ℜ 𝑒(𝑗𝜔𝑡+∅) = 𝐴. ℜ 𝑒𝑗𝜔𝑡. 𝑒∅
5

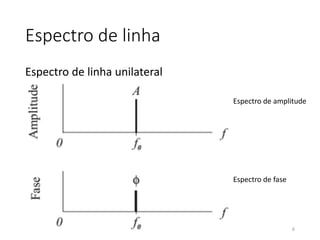

6. Espectro de linha
Espectro de linha unilateral
6
Espectro de amplitude
Espectro de fase

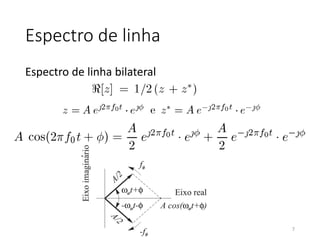

7. Espectro de linha
Espectro de linha bilateral
7

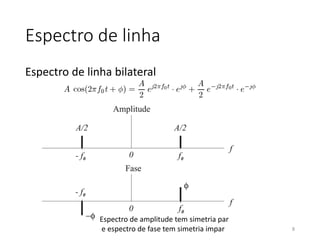

8. Espectro de linha
Espectro de linha bilateral
8
Espectro de amplitude tem simetria par
e espectro de fase tem simetria impar

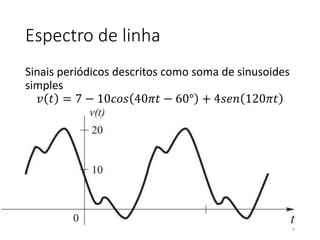

9. Espectro de linha
Sinais periódicos descritos como soma de sinusoides
simples
𝑣 𝑡 = 7 − 10𝑐𝑜𝑠 40𝜋𝑡 − 60° + 4𝑠𝑒𝑛 120𝜋𝑡
9

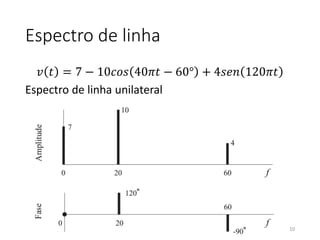

10. Espectro de linha
𝑣 𝑡 = 7 − 10𝑐𝑜𝑠 40𝜋𝑡 − 60° + 4𝑠𝑒𝑛 120𝜋𝑡
Espectro de linha unilateral
10

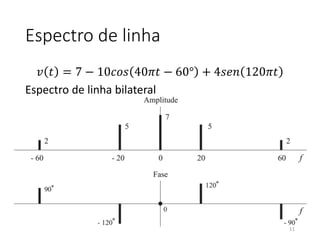

11. Espectro de linha
𝑣 𝑡 = 7 − 10𝑐𝑜𝑠 40𝜋𝑡 − 60° + 4𝑠𝑒𝑛 120𝜋𝑡
Espectro de linha bilateral
11

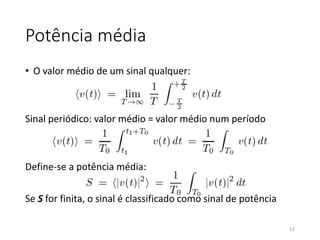

12. Potência média
• O valor médio de um sinal qualquer:
Sinal periódico: valor médio = valor médio num período
Define-se a potência média:
Se S for finita, o sinal é classificado como sinal de potência
12

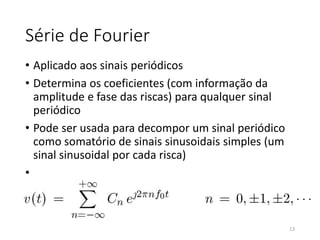

13. Série de Fourier
• Aplicado aos sinais periódicos
• Determina os coeficientes (com informação da
amplitude e fase das riscas) para qualquer sinal
periódico
• Pode ser usada para decompor um sinal periódico
como somatório de sinais sinusoidais simples (um
sinal sinusoidal por cada risca)
•
13

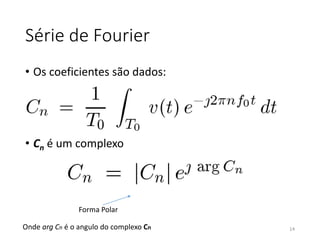

14. Série de Fourier
• Os coeficientes são dados:
• Cn é um complexo
14
Forma Polar
Onde arg Cn é o angulo do complexo Cn

15. Série de Fourier
• Espectro de linha bilateral
• O coeficiente de ordem n ocorre em:
• Só existem valores diferentes de zero em múltiplos
de f0
• n=0 corresponde ao valor médio do sinal
• Se v(t) for real:
15

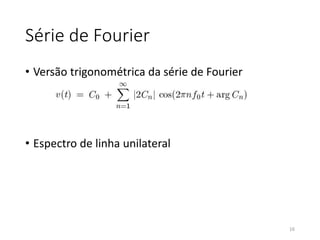

16. Série de Fourier
• Versão trigonométrica da série de Fourier
• Espectro de linha unilateral
16

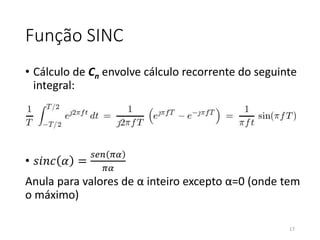

17. Função SINC
• Cálculo de Cn envolve cálculo recorrente do seguinte
integral:
• 𝑠𝑖𝑛𝑐 𝛼 =
𝑠𝑒𝑛 𝜋𝛼
𝜋𝛼
Anula para valores de α inteiro excepto α=0 (onde tem
o máximo)
17

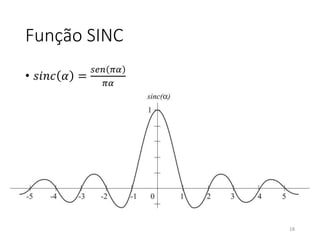

18. Função SINC
• 𝑠𝑖𝑛𝑐 𝛼 =
𝑠𝑒𝑛 𝜋𝛼
𝜋𝛼
18

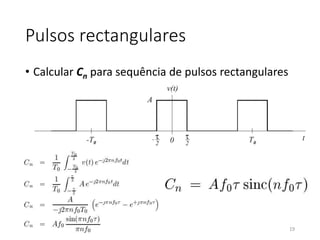

19. Pulsos rectangulares
• Calcular Cn para sequência de pulsos rectangulares
19

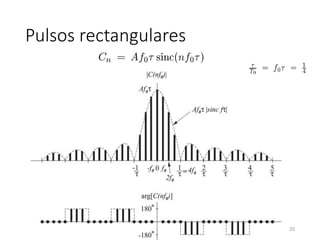

20. Pulsos rectangulares
20

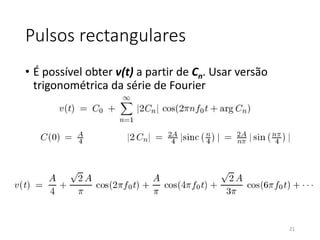

21. Pulsos rectangulares
• É possível obter v(t) a partir de Cn. Usar versão
trigonométrica da série de Fourier
21

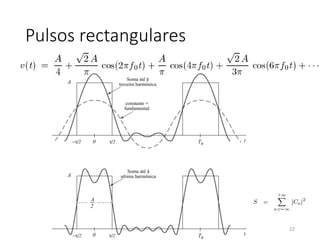

22. Pulsos rectangulares
22

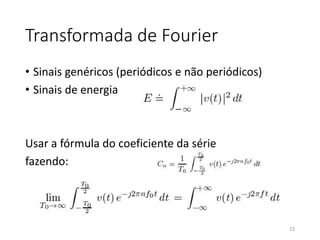

23. Transformada de Fourier
• Sinais genéricos (periódicos e não periódicos)
• Sinais de energia
Usar a fórmula do coeficiente da série
fazendo:
23

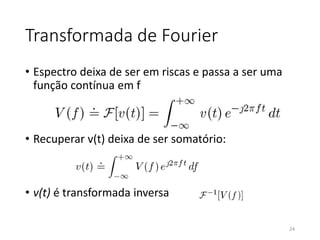

24. Transformada de Fourier
• Espectro deixa de ser em riscas e passa a ser uma
função contínua em f
• Recuperar v(t) deixa de ser somatório:
• v(t) é transformada inversa
24

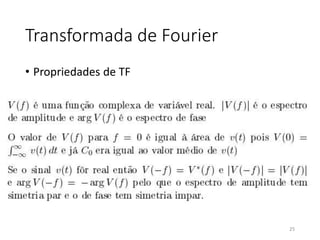

25. Transformada de Fourier
• Propriedades de TF
25

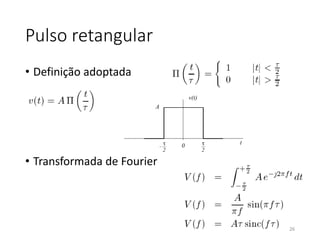

26. Pulso retangular
• Definição adoptada
• Transformada de Fourier
26

27. Pulso retangular
• Espectro
27

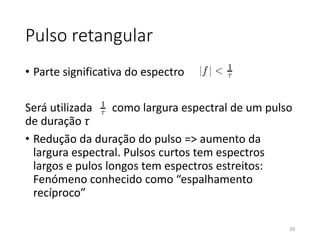

28. Pulso retangular
• Parte significativa do espectro
Será utilizada como largura espectral de um pulso
de duração τ
• Redução da duração do pulso => aumento da
largura espectral. Pulsos curtos tem espectros
largos e pulos longos tem espectros estreitos:
Fenómeno conhecido como “espalhamento
recíproco”
28

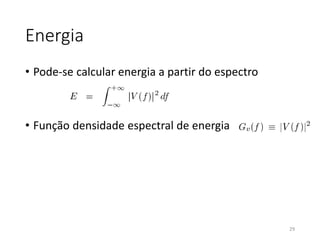

29. Energia
• Pode-se calcular energia a partir do espectro
• Função densidade espectral de energia
29

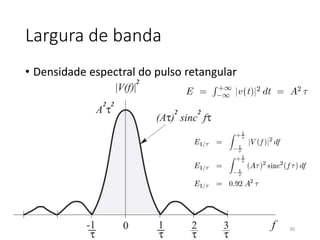

30. Largura de banda
• Densidade espectral do pulso retangular
30

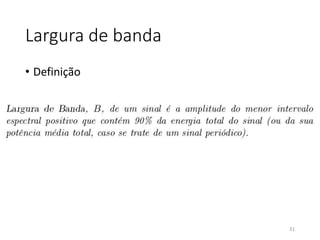

31. Largura de banda
• Definição
31

32. Aplicaçãos Transformadas Fourier
32

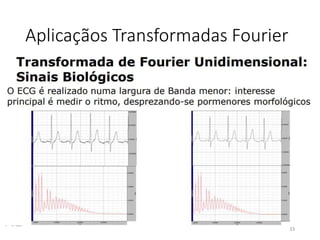

33. Aplicaçãos Transformadas Fourier
33

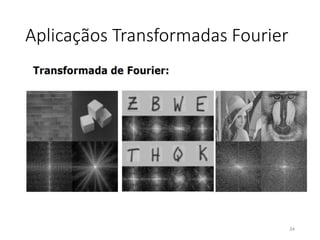

34. Aplicaçãos Transformadas Fourier
34

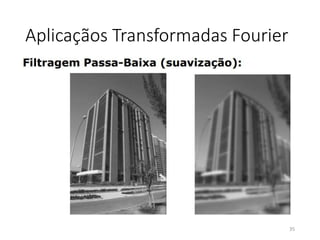

35. Aplicaçãos Transformadas Fourier
35

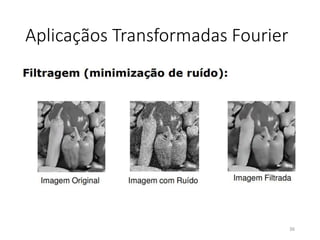

36. Aplicaçãos Transformadas Fourier
36

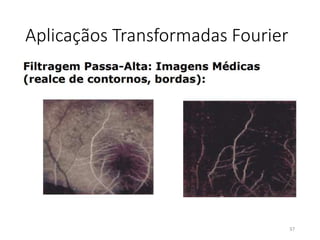

37. Aplicaçãos Transformadas Fourier
37

38. Aplicaçãos Transformadas Fourier
38

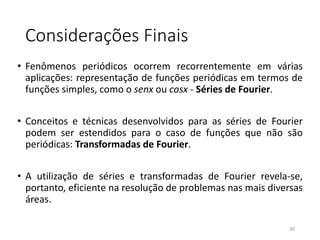

39. Considerações Finais
• Fenômenos periódicos ocorrem recorrentemente em várias
aplicações: representação de funções periódicas em termos de
funções simples, como o senx ou cosx - Séries de Fourier.
• Conceitos e técnicas desenvolvidos para as séries de Fourier
podem ser estendidos para o caso de funções que não são
periódicas: Transformadas de Fourier.
• A utilização de séries e transformadas de Fourier revela-se,
portanto, eficiente na resolução de problemas nas mais diversas
áreas.
39
