O documento apresenta uma análise de riscos para as etapas de uma obra de construção de uma passagem inferior, identificando riscos como quedas, atropelamentos, descargas elétricas e propondo medidas de controle como equipamentos de proteção, treinamentos, sinalização e organização do canteiro.

1. ANÁLISE PREVENCIONISTA DA TAREFA Página 1 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
Histórico
Data Revisão Modificação
16/01/2012 0 Emissão Inicial

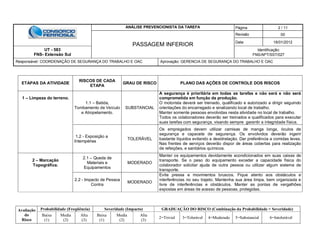

2. ANÁLISE PREVENCIONISTA DA TAREFA Página 2 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
ETAPAS DA ATIVIDADE
RISCOS DE CADA
ETAPA
GRAU DE RISCO PLANO DAS AÇÕES DE CONTROLE DOS RISCOS
1 – Limpeza do terreno.
1.1 – Batida,
Tombamento de Veículo
e Atropelamento.
SUBSTANCIAL
A segurança é prioritária em todas as tarefas e não será e não será
comprometida em função da produção.
O motorista deverá ser treinado, qualificado e autorizado a dirigir seguindo
orientações do encarregado e sinalizando local de trabalho.
Manter somente pessoas envolvidas nesta atividade no local de trabalho.
Todos os colaboradores deverão ser treinados e qualificados para executar
suas tarefas com segurança, visando sempre garantir a integridade física.
1.2 - Exposição a
Intempéries
TOLERÁVEL
Os empregados devem utilizar camisas de manga longa, óculos de
segurança e capacete de segurança. Os envolvidos deverão ingerir
bastante líquidos evitando a desidratação. Dar preferência a comidas leves.
Nas frentes de serviços deverão dispor de áreas cobertas para realização
de refeições, e sanitários químicos.
2 – Marcação
Topográfica.
2.1 – Queda de
Materiais e
Equipamentos
MODERADO
Manter os equipamentos devidamente acondicionados em suas caixas de
transporte. Se o peso do equipamento exceder a capacidade física do
colaborador solicitar ajuda de outra pessoa ou utilizar algum sistema de
transporte.
2.2 - Impacto de Pessoa
Contra
MODERADO
Evite pressa e movimentos bruscos. Fique atento aos obstáculos e
interferências no seu trajeto. Mantenha sua área limpa, bem organizada e
livre de interferências e obstáculos. Manter as pontas de vergalhões
expostas em áreas de acesso de pessoas, protegidas.

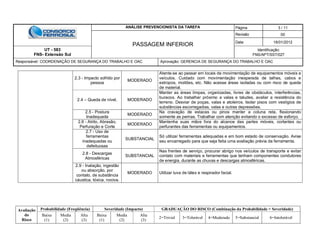

3. ANÁLISE PREVENCIONISTA DA TAREFA Página 3 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
2.3 - Impacto sofrido por
pessoa
MODERADO
Atente-se ao passar em locais de movimentação de equipamentos móveis e
veículos. Cuidado com movimentação inesperada de talhas, cabos e
estropos, moitões, etc. Não acesse áreas isoladas ou com risco de queda
de material.
2.4 – Queda de nível. MODERADO
Manter as áreas limpas, organizadas, livres de obstáculos, interferências,
buracos. Ao trabalhar próximo a valas e taludes, avaliar a resistência do
terreno. Desviar de poças, valas e atoleiros. Isolar pisos com vestígios de
substâncias escorregadias, valas e outras depressões.
2.5 - Postura
Inadequada
MODERADO
Na cravação de estacas ou pinos manter a coluna reta, flexionando
somente as pernas. Trabalhar com atenção evitando o excesso de esforço.
2.6 - Atrito, Abrasão,
Perfuração e Corte
MODERADO
Mantenha suas mãos fora do alcance das partes móveis, cortantes ou
perfurantes das ferramentas ou equipamentos.
2.7 - Uso de
ferramentas
inadequadas ou
defeituosas
SUBSTANCIAL
Só utilizar ferramentas adequadas e em bom estado de conservação. Avise
seu encarregado para que seja feita uma avaliação prévia da ferramenta.
2.8 - Descargas
Atmosféricas
SUBSTANCIAL
Nas frentes de serviço, procurar abrigo nos veículos de transporte e evitar
contato com materiais e ferramentas que tenham componentes condutores
de energia, durante as chuvas e descargas atmosféricas.
2.9 - Inalação, ingestão
ou absorção, por
contato, de substância
cáustica, tóxica, nociva.
MODERADO Utilizar luva de látex e respirador facial.

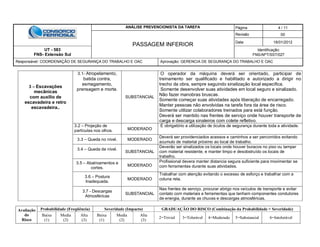

4. ANÁLISE PREVENCIONISTA DA TAREFA Página 4 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
3 – Escavações
mecânicas
com auxilio de
escavadeira e retro
escavadeira..
3.1- Atropelamento,
batida contra,
esmagamento,
prensagem e morte.
SUBSTANCIAL
O operador da máquina deverá ser orientado, participar de
treinamento ser qualificado e habilitado e autorizado a dirigir no
trecho da obra, sempre seguindo sinalização local especifica.
Somente desenvolver suas atividades em local seguro e sinalizado.
Não fazer manobras bruscas.
Somente começar suas atividades após liberação de encarregado.
Manter pessoas não envolvidas na tarefa fora da área de risco.
Somente utilizar colaboradores treinados para está função.
Deverá ser mantido nas frentes de serviço onde houver transporte de
carga e descarga sinaleiros com colete refletivo.
3.2 – Projeção de
partículas nos olhos. MODERADO
È obrigatório a utilização de óculos de segurança durante toda a atividade.
3.3 – Queda no nível. MODERADO
Deverá ser providenciados acessos e caminhos a ser percorridos evitando
acumulo de material próximo ao local de trabalho.
3.4 – Queda de nível.
SUBSTANCIAL
Deverão ser sinalizados os locais onde houver buracos no piso ou tampar
com material resistente, e manter limpo e desobstruído os locais de
trabalho.
3.5 – Abalroamentos e
cortes.
MODERADO
Profissional devera manter distancia segura suficiente para movimentar se
com ferramentas durante suas atividades.
3.6 – Postura
Inadequada.
MODERADO
Trabalhar com atenção evitando o excesso de esforço e trabalhar com a
coluna reta.
3.7 - Descargas
Atmosféricas
SUBSTANCIAL
Nas frentes de serviço, procurar abrigo nos veículos de transporte e evitar
contato com materiais e ferramentas que tenham componentes condutores
de energia, durante as chuvas e descargas atmosféricas.

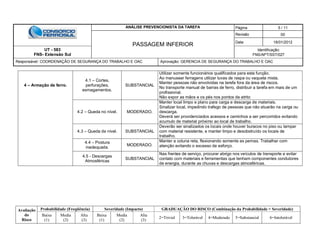

5. ANÁLISE PREVENCIONISTA DA TAREFA Página 5 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
4 – Armação de ferro.
4.1 – Cortes,
perfurações,
esmagamentos.
SUBSTANCIAL
Utilizar somente funcionários qualificados para esta função.
Ao manusear ferragens utilizar luvas de raspa ou vaqueta mista.
Manter pessoas não envolvidas na tarefa fora da área de riscos.
No transporte manual de barras de ferro, distribuir a tarefa em mais de um
profissional.
Não expor as mãos e os pés nos pontos de atrito
4.2 – Queda no nível. MODERADO.
Manter local limpo e plano para carga e descarga de materiais.
Sinalizar local, impedindo trafego de pessoas que não atuarão na carga ou
descarga.
Deverá ser providenciados acessos e caminhos a ser percorridos evitando
acumulo de material próximo ao local de trabalho.
4.3 – Queda de nível. SUBSTANCIAL
Deverão ser sinalizados os locais onde houver buracos no piso ou tampar
com material resistente, e manter limpo e desobstruído os locais de
trabalho.
4.4 – Postura
inadequada.
MODERADO.
Manter a coluna reta, flexionando somente as pernas. Trabalhar com
atenção evitando o excesso de esforço.
4.5 - Descargas
Atmosféricas
SUBSTANCIAL
Nas frentes de serviço, procurar abrigo nos veículos de transporte e evitar
contato com materiais e ferramentas que tenham componentes condutores
de energia, durante as chuvas e descargas atmosféricas.

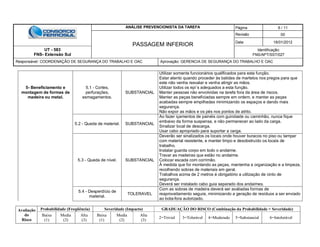

6. ANÁLISE PREVENCIONISTA DA TAREFA Página 6 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
5- Beneficiamento e
montagem de formas de
madeira ou metal.
5.1 - Cortes,
perfurações,
esmagamentos.
SUBSTANCIAL
Utilizar somente funcionários qualificados para esta função.
Estar atento quando proceder às batidas de martelos nos pregos para que
este não venha resvalar e venha atingir as mãos.
Utilizar todos os epi´s adequados a esta função.
Manter pessoas não envolvidas na tarefa fora da área de riscos.
Manter as peças beneficiadas sempre em ordem, e manter as peças
acabadas sempre empilhadas minimizando os espaços e dando mais
segurança.
Não expor as mãos e os pés nos pontos de atrito.
5.2 - Queda de material. SUBSTANCIAL
Ao fazer içamentos de painéis com guindaste ou caminhão, nunca fique
embaixo da forma suspensa, e não permanecer ao lado da carga.
Sinalizar local de descarga.
Usar cabo apropriado para suportar a carga.
5.3 - Queda de nível. SUBSTANCIAL
Deverão ser sinalizados os locais onde houver buracos no piso ou tampar
com material resistente, e manter limpo e desobstruído os locais de
trabalho.
Instalar guarda corpo em todo o andaime.
Travar as madeiras que estão no andaime.
Colocar escada com corrimão.
À medida que for montando as peças, mantenha a organização e a limpeza,
recolhendo sobras de materiais em geral.
Trabalhos acima de 2 metros é obrigatório a utilização de cinto de
segurança.
Deverá ser instalado cabo guia separado dos andaimes.
5.4 - Desperdício de
material.
TOLERAVEL
Com as sobras de madeira deverá ser avaliadas formas de
reaproveitamento segura, minimizando a geração de resíduos a ser enviado
ao bota-fora autorizado.

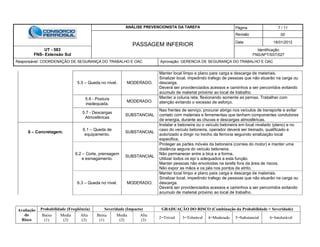

7. ANÁLISE PREVENCIONISTA DA TAREFA Página 7 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
5.5 – Queda no nível. MODERADO.
Manter local limpo e plano para carga e descarga de materiais.
Sinalizar local, impedindo trafego de pessoas que não atuarão na carga ou
descarga.
Deverá ser providenciados acessos e caminhos a ser percorridos evitando
acumulo de material próximo ao local de trabalho.
5.6 - Postura
inadequada.
MODERADO.
Manter a coluna reta, flexionando somente as pernas. Trabalhar com
atenção evitando o excesso de esforço.
5.7 - Descargas
Atmosféricas
SUBSTANCIAL
Nas frentes de serviço, procurar abrigo nos veículos de transporte e evitar
contato com materiais e ferramentas que tenham componentes condutores
de energia, durante as chuvas e descargas atmosféricas.
6 – Concretagem.
6.1 – Queda de
equipamento.
SUBSTANCIAL
Instalar a betoneira ou o veículo betoneira em local nivelado (plano) e no
caso do veículo betoneira, operador deverá ser treinado, qualificado e
autorizado a dirigir no trecho da ferrovia seguindo sinalização local
especifica.
6.2 – Corte, prensagem
e esmagamento.
SUBSTANCIAL
Proteger as partes móveis da betoneira (correia do motor) e manter uma
distância segura do veículo betoneira.
Não permanecer entre a bica e a forma.
Utilizar todos os epi´s adequados a esta função.
Manter pessoas não envolvidas na tarefa fora da área de riscos.
Não expor as mãos e os pés nos pontos de atrito.
6.3 – Queda no nível. MODERADO.
Manter local limpo e plano para carga e descarga de materiais.
Sinalizar local, impedindo trafego de pessoas que não atuarão na carga ou
descarga.
Deverá ser providenciados acessos e caminhos a ser percorridos evitando
acumulo de material próximo ao local de trabalho.

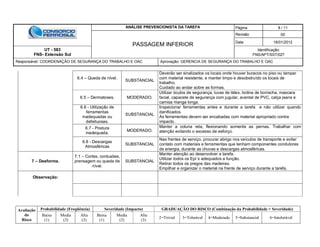

8. ANÁLISE PREVENCIONISTA DA TAREFA Página 8 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
6.4 – Queda de nível.
SUBSTANCIAL
Deverão ser sinalizados os locais onde houver buracos no piso ou tampar
com material resistente, e manter limpo e desobstruído os locais de
trabalho.
Cuidado ao andar sobre as formas.
6.5 – Dermatoses. MODERADO.
Utilizar óculos de segurança, luvas de látex, botina de borracha, mascara
facial, capacete de segurança com jugular, avental de PVC, calça jeans e
camisa manga longa.
6.6 - Utilização de
ferramentas
inadequadas ou
defeituosas.
SUBSTANCIAL
Inspecionar ferramentas antes e durante a tarefa e não utilizar quando
danificados.
As ferramentas devem ser encabadas com material apropriado contra
impacto.
6.7 - Postura
inadequada.
MODERADO.
Manter a coluna reta, flexionando somente as pernas. Trabalhar com
atenção evitando o excesso de esforço.
6.8 - Descargas
Atmosféricas
SUBSTANCIAL
Nas frentes de serviço, procurar abrigo nos veículos de transporte e evitar
contato com materiais e ferramentas que tenham componentes condutores
de energia, durante as chuvas e descargas atmosféricas.
7 – Desforma.
7.1 – Cortes, contusões,
prensagem ou queda de
nível.
SUBSTANCIAL
Manter atenção ao desenvolver a tarefa.
Utilizar todos os Epi´s adequados a função.
Retirar todos os pregos das madeiras.
Empilhar e organizar o material na frente de serviço durante a tarefa.
Observação:

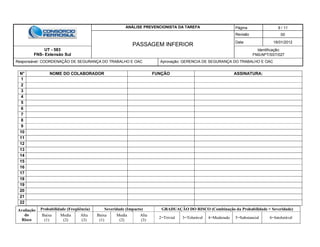

9. ANÁLISE PREVENCIONISTA DA TAREFA Página 9 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
N° NOME DO COLABORADOR FUNÇÃO ASSINATURA:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

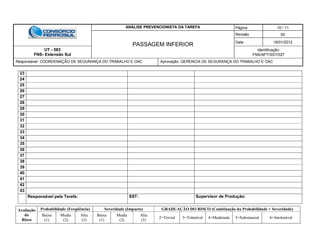

10. ANÁLISE PREVENCIONISTA DA TAREFA Página 10 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Responsável pela Tarefa: SST: Supervisor de Produção:

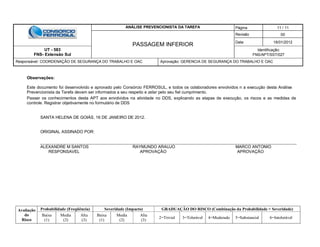

11. ANÁLISE PREVENCIONISTA DA TAREFA Página 11 / 11
PASSAGEM INFERIOR
Revisão 00
Data 16/01/2012
UT - 583
FNS- Extensão Sul
Identificação:
FNS/APT/SST/027
Responsável: COORDENAÇÃO DE SEGURANÇA DO TRABALHO E OAC Aprovação: GERENCIA DE SEGURANÇA DO TRABALHO E OAC
Avaliação
do
Risco
Probabilidade (Freqüência) Severidade (Impacto) GRADUAÇÃO DO RISCO (Combinação da Probabilidade + Severidade)
Baixa
(1)
Media
(2)
Alta
(3)
Baixa
(1)
Media
(2)
Alta
(3)
2=Trivial 3=Tolerável 4=Moderado 5=Substancial 6=Intolerável
Observações:
Este documento foi desenvolvido e aprovado pelo Consórcio FERROSUL, e todos os colaboradores envolvidos n a execução desta Análise
Prevencionista da Tarefa devem ser informados a seu respeito e zelar pelo seu fiel cumprimento.
Passar os conhecimentos desta APT aos envolvidos na atividade no DDS, explicando as etapas de execução, os riscos e as medidas de
controle. Registrar objetivamente no formulário de DDS
SANTA HELENA DE GOIÁS, 16 DE JANEIRO DE 2012.
ORIGINAL ASSINADO POR:
ALEXANDRE M SANTOS RAYMUNDO ARAUJO MARCO ANTONIO
RESPONSAVEL APROVAÇÃO APROVAÇÃO
