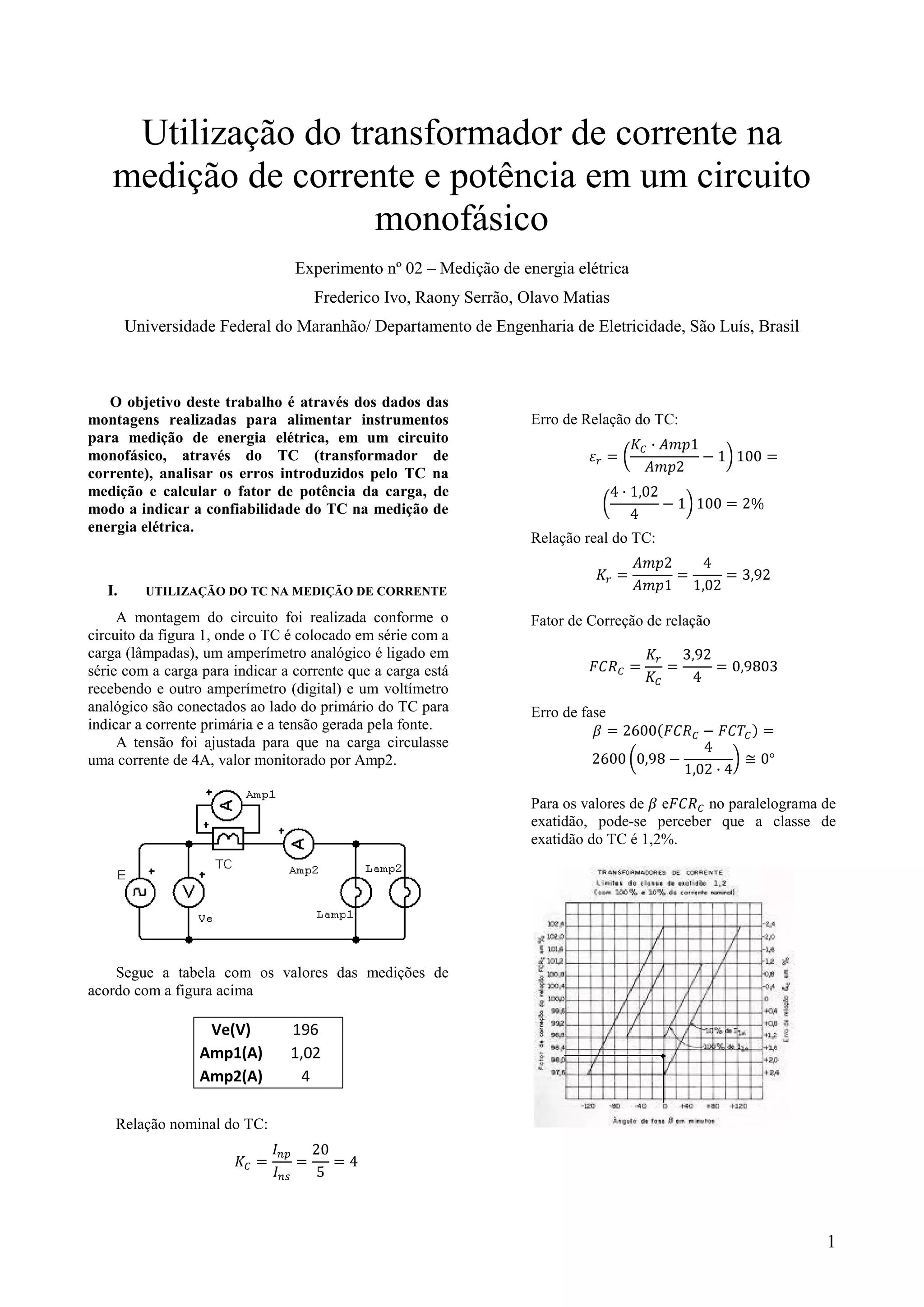

1. Utilização do transformador de corrente na
medição de corrente e potência em um circuito
monofásico
Experimento nº 02 – Medição de energia elétrica
Frederico Ivo, Raony Serrão, Olavo Matias
Universidade Federal do Maranhão/ Departamento de Engenharia de Eletricidade, São Luís, Brasil
O objetivo deste trabalho é através dos dados das
montagens realizadas para alimentar instrumentos
para medição de energia elétrica, em um circuito
monofásico, através do TC (transformador de
corrente), analisar os erros introduzidos pelo TC na
medição e calcular o fator de potência da carga, de
modo a indicar a confiabilidade do TC na medição de
energia elétrica.
I. UTILIZAÇÃO DO TC NA MEDIÇÃO DE CORRENTE
A montagem do circuito foi realizada conforme o
circuito da figura 1, onde o TC é colocado em série com a
carga (lâmpadas), um amperímetro analógico é ligado em
série com a carga para indicar a corrente que a carga está
recebendo e outro amperímetro (digital) e um voltímetro
analógico são conectados ao lado do primário do TC para
indicar a corrente primária e a tensão gerada pela fonte.
A tensão foi ajustada para que na carga circulasse
uma corrente de 4A, valor monitorado por Amp2.
Segue a tabela com os valores das medições de
acordo com a figura acima
Ve(V) 196
Amp1(A) 1,02
Amp2(A) 4
Relação nominal do TC:
Erro de Relação do TC:
Relação real do TC:
Fator de Correção de relação
Erro de fase
Para os valores de e no paralelograma de
exatidão, pode-se perceber que a classe de
exatidão do TC é 1,2%.
1

2. Nos testes realizados, verificou-se que o
apresenta um valor menor do que 1(um), logo temos um
erro por falta.

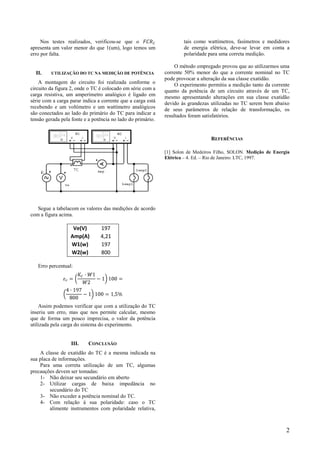

II. UTILIZAÇÃO DO TC NA MEDIÇÃO DE POTÊNCIA
A montagem do circuito foi realizada conforme o
circuito da figura 2, onde o TC é colocado em série com a
carga resistiva, um amperímetro analógico é ligado em
série com a carga parar indica a corrente que a carga está
recebendo e um voltímetro e um wattímetro analógicos
são conectados ao lado do primário do TC para indicar a
tensão gerada pela fonte e a potência no lado do primário.
Segue a tabelacom os valores das medições de acordo
com a figura acima.
Ve(V) 197
Amp(A) 4,21
W1(w) 197
W2(w) 800
Erro percentual:
Assim podemos verificar que com a utilização do TC
inseriu um erro, mas que nos permite calcular, mesmo
que de forma um pouco imprecisa, o valor da potência
utilizada pela carga do sistema do experimento.
III. CONCLUSÃO
A classe de exatidão do TC é a mesma indicada na
sua placa de informações.
Para uma correta utilização de um TC, algumas
precauções devem ser tomadas:
1- Não deixar seu secundário em aberto
2- Utilizar cargas de baixa impedância no
secundário do TC
3- Não exceder a potência nominal do TC.
4- Com relação á sua polaridade: caso o TC
alimente instrumentos com polaridade relativa,
tais como wattímetros, fasímetros e medidores
de energia elétrica, deve-se levar em conta a
polaridade para uma correta medição.
O método empregado provou que ao utilizarmos uma
corrente 50% menor do que a corrente nominal no TC
pode provocar a alteração da sua classe exatidão.
O experimento permitiu a medição tanto da corrente
quanto da potência de um circuito através de um TC,
mesmo apresentando alterações em sua classe exatidão
devido às grandezas utilizadas no TC serem bem abaixo
de seus parâmetros de relação de transformação, os
resultados foram satisfatórios.
REFERÊNCIAS
[1] Solon de Medeiros Filho, SOLON. Medição de Energia
Elétrica – 4. Ed. – Rio de Janeiro: LTC, 1997.
