- 1. We “ARE” theStandard PROTETORES DE TRANSITÓRIOS Lucas Magalhães Gerente Produto
- 2. “O FUTURO DONOSSO NEGÓCIO DEPENDE DA NOSSA HABILIDADE PARA INCREMENTAR A PRODUTIVIDADE” Qual é a nossa maior preocupação?
- 3. - Indústrias - Empresasfinanceiras - Empresas de segurança - Centros Comerciais - Estabelecimentos de saúde - Serviços como: água, energia e telecomunicações. Lutam por ocupar o melhor e o primeiro lugar em seus respectivos negócios! A produtividade se converteu em um tema de competitividade…

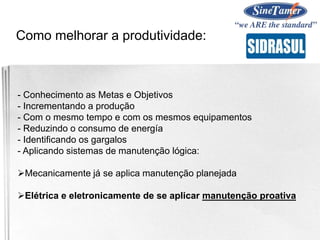

- 4. - Conhecimento asMetas e Objetivos - Incrementando a produção - Com o mesmo tempo e com os mesmos equipamentos - Reduzindo o consumo de energía - Identificando os gargalos - Aplicando sistemas de manutenção lógica: Mecanicamente já se aplica manutenção planejada Elétrica e eletronicamente de se aplicar manutenção proativa Como melhorar a produtividade:

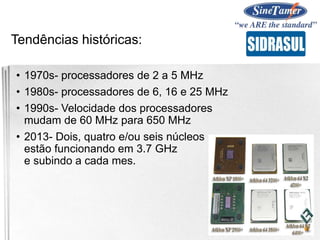

- 9. Tendências históricas: • 1970s-processadores de 2 a 5 MHz • 1980s- processadores de 6, 16 e 25 MHz • 1990s- Velocidade dos processadores mudam de 60 MHz para 650 MHz • 2013- Dois, quatro e/ou seis núcleos estão funcionando em 3.7 GHz e subindo a cada mes.

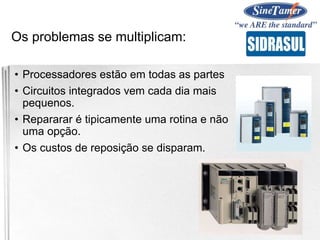

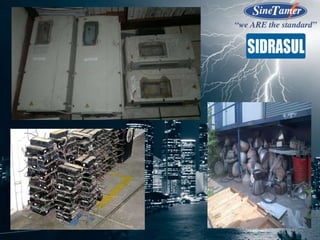

- 10. Os problemas semultiplicam: • Processadores estão em todas as partes • Circuitos integrados vem cada dia mais pequenos. • Repararar é tipicamente uma rotina e não uma opção. • Os custos de reposição se disparam.

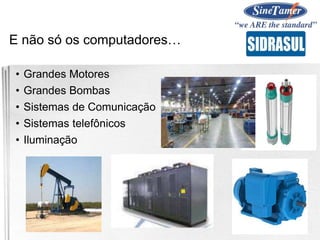

- 11. E não sóos computadores… • Grandes Motores • Grandes Bombas • Sistemas de Comunicação • Sistemas telefônicos • Iluminação
- 12. Equipamentos sensíveis noslevam para: Malfuncionamento de Software Perda de Produtividade Aumento de equipamentos perdidos Aumento de custos por reposição de equipamentos Os custos acima do ponto de equilíbrio reduzem as utilidades.
- 13. Identifique os GARGALOS •Investigue e analise • Podem atrasar a produção? • Podem comprometer seus objetivos? • Estão isolados ou são parte de um problema maior • RETARDÁ-LOS • ELIMINÁ-LOS • CONVERTE-LOS
- 14. GRANDE PARADIGMA “NÃO INVESTIMOSNO QUE SE DEVERIA INVESTIR” “PORÉM SE GASTA NO QUE NÃO DEVERIAMOS GASTAR”
- 15. GRANDE PARADIGMA “DEVEMOS INVESTIRNO QUE SE DEVE INVESTIR” “E NÃO GASTAR NO QUE NÃO DEVEMOS GASTAR”

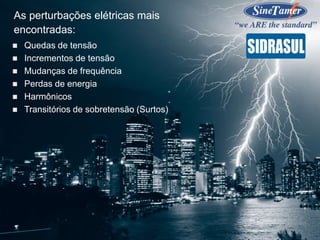

- 16. Quedas detensão Incrementos de tensão Mudanças de frequência Perdas de energia Harmônicos Transitórios de sobretensão (Surtos) As perturbações elétricas mais encontradas:
- 17. Surtos ou transitóriossão perturbações comuns destrutivas e onerosas na qualidade de energia elétrica, danificando equipamentos parando processos produtivos por curtos ou largos períodos. Por que proteção contra transitórios/surtos de tensão?

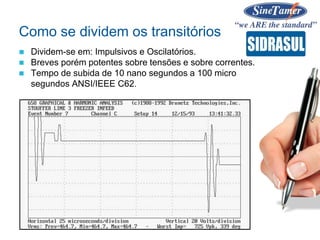

- 18. Dividem-se em:Impulsivos e Oscilatórios. Breves porém potentes sobre tensões e sobre correntes. Tempo de subida de 10 nano segundos a 100 micro segundos ANSI/IEEE C62. Como se dividem os transitórios

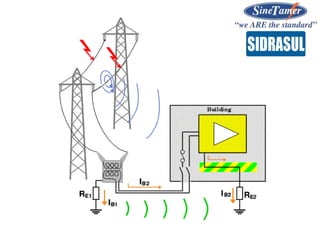

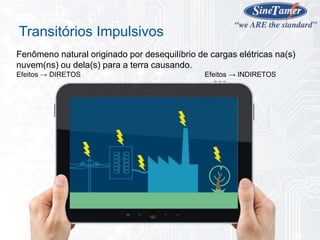

- 19. Fenômeno natural originadopor desequilíbrio de cargas elétricas na(s) nuvem(ns) ou dela(s) para a terra causando. Efeitos → DIRETOS Efeitos → INDIRETOS Transitórios Impulsivos

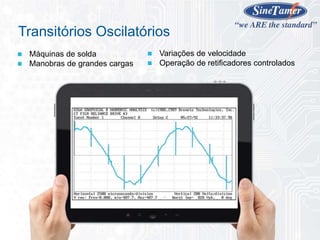

- 21. Máquinas desolda Manobras de grandes cargas Transitórios Oscilatórios Variações de velocidade Operação de retificadores controlados

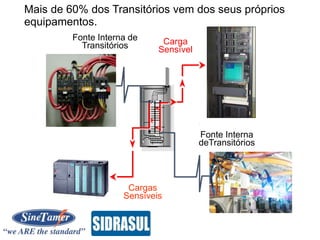

- 22. Mais de 60%dos Transitórios vem dos seus próprios equipamentos. Fonte Interna de Transitórios Fonte Interna deTransitórios Carga Sensível Cargas Sensíveis

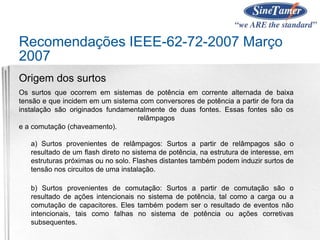

- 23. Recomendações IEEE-62-72-2007 Março 2007 Origemdos surtos Os surtos que ocorrem em sistemas de potência em corrente alternada de baixa tensão e que incidem em um sistema com conversores de potência a partir de fora da instalação são originados fundamentalmente de duas fontes. Essas fontes são os relâmpagos e a comutação (chaveamento). a) Surtos provenientes de relâmpagos: Surtos a partir de relâmpagos são o resultado de um flash direto no sistema de potência, na estrutura de interesse, em estruturas próximas ou no solo. Flashes distantes também podem induzir surtos de tensão nos circuitos de uma instalação. b) Surtos provenientes de comutação: Surtos a partir de comutação são o resultado de ações intencionais no sistema de potência, tal como a carga ou a comutação de capacitores. Eles também podem ser o resultado de eventos não intencionais, tais como falhas no sistema de potência ou ações corretivas subsequentes.

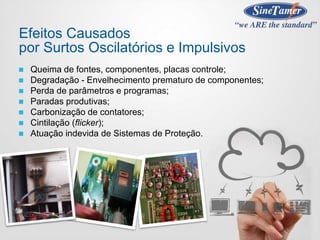

- 24. Queima defontes, componentes, placas controle; Degradação - Envelhecimento prematuro de componentes; Perda de parâmetros e programas; Paradas produtivas; Carbonização de contatores; Cintilação (flicker); Atuação indevida de Sistemas de Proteção. Efeitos Causados por Surtos Oscilatórios e Impulsivos

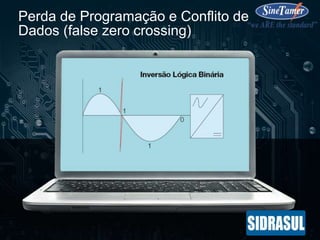

- 25. Perda de Programaçãoe Conflito de Dados (false zero crossing)

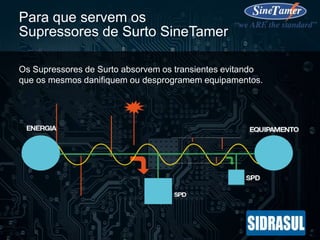

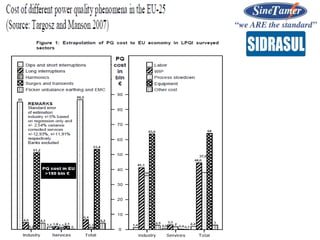

- 28. Para que servemos Supressores de Surto SineTamer Os Supressores de Surto absorvem os transientes evitando que os mesmos danifiquem ou desprogramem equipamentos.

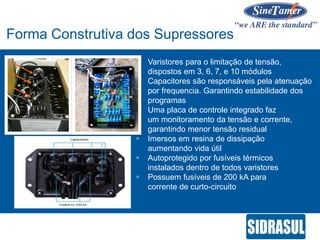

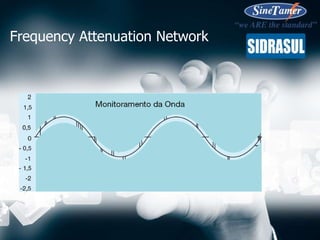

- 29. Varistores parao limitação de tensão, dispostos em 3, 6, 7, e 10 módulos Capacitores são responsáveis pela atenuação por frequencia. Garantindo estabilidade dos programas Uma placa de controle integrado faz um monitoramento da tensão e corrente, garantindo menor tensão residual Imersos em resina de dissipação aumentando vida útil Autoprotegido por fusíveis térmicos instalados dentro de todos varistores Possuem fusíveis de 200 kA para corrente de curto-circuito Forma Construtiva dos Supressores

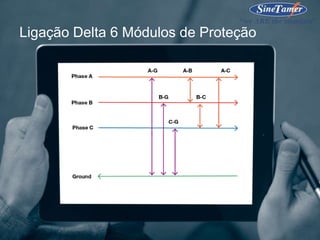

- 30. Ligação Delta 6Módulos de Proteção

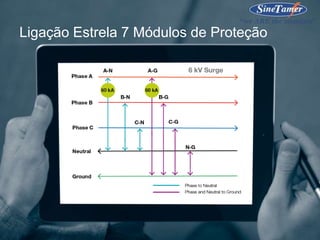

- 31. Ligação Estrela 7Módulos de Proteção

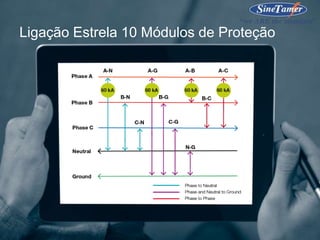

- 32. Ligação Estrela 10Módulos de Proteção

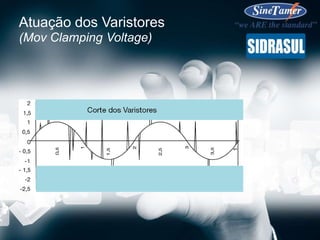

- 33. Atuação dos Varistores (MovClamping Voltage)
- 34.

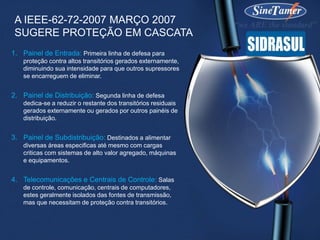

- 35. 1. Painel deEntrada: Primeira linha de defesa para proteção contra altos transitórios gerados externamente, diminuindo sua intensidade para que outros supressores se encarreguem de eliminar. 2. Painel de Distribuição: Segunda linha de defesa dedica-se a reduzir o restante dos transitórios residuais gerados externamente ou gerados por outros painéis de distribuição. 3. Painel de Subdistribuição: Destinados a alimentar diversas áreas especificas até mesmo com cargas criticas com sistemas de alto valor agregado, máquinas e equipamentos. 4. Telecomunicações e Centrais de Controle: Salas de controle, comunicação, centrais de computadores, estes geralmente isolados das fontes de transmissão, mas que necessitam de proteção contra transitórios. A IEEE-62-72-2007 MARÇO 2007 SUGERE PROTEÇÃO EM CASCATA

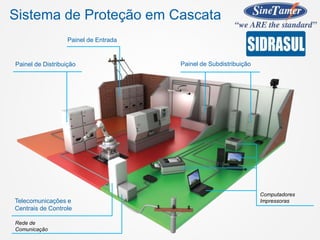

- 36. Sistema de Proteçãoem Cascata Computadores Impressoras Painel de Subdistribuição Painel de Entrada Painel de Distribuição Telecomunicações e Centrais de Controle Rede de Comunicação
- 37. Fusíveis térmicosinseridos dentro dos varistores atuarão na garantindo a integridade das instalações e de seus componentes Proteção Térmica IEEE-62-72-2007

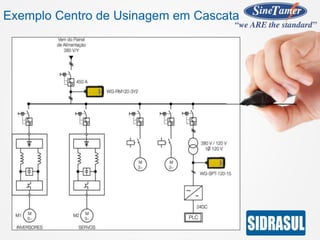

- 38. Exemplo Centro deUsinagem em Cascata

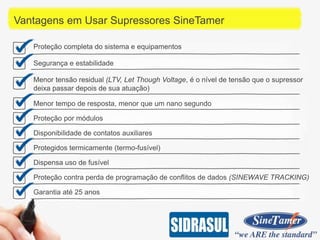

- 39. Vantagens em UsarSupressores SineTamer Proteção completa do sistema e equipamentos Segurança e estabilidade Menor tensão residual (LTV, Let Though Voltage, é o nível de tensão que o supressor deixa passar depois de sua atuação) Menor tempo de resposta, menor que um nano segundo Proteção por módulos Disponibilidade de contatos auxiliares Protegidos termicamente (termo-fusível) Dispensa uso de fusível Proteção contra perda de programação de conflitos de dados (SINEWAVE TRACKING) Garantia até 25 anos

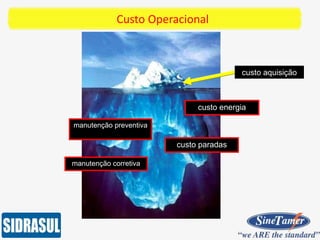

- 40. Custo Operacional custo aquisição custoenergia custo paradas manutenção preventiva manutenção corretiva
- 41.
- 42. Agricultura RANKING MUNDIAL Principais ProdutoresMundiais de Soja País 2012/13 Brasil 81,00 USA 80,85 Argentina 55,00 China 12,60 Índia 11,50
