1. Entendendo a termografia
e Suas Aplicações
Testo do Brasil
(19) 3731-5800 sac@testo.com.br

2. 2/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI
O que é Termografia?
Termografia é a tecnologia que permite converter a radiação infravermelha emitida pelos
objetos em imagem térmica.
Termovisores são basicamente “Câmeras infravermelhas“
2/25testo AG

3. 3/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

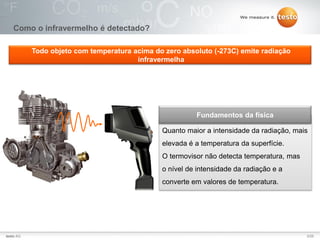

Como o infravermelho é detectado?
Quanto maior a intensidade da radiação, mais
elevada é a temperatura da superfície.
O termovisor não detecta temperatura, mas
o nível de intensidade da radiação e a
converte em valores de temperatura.
Fundamentos da física
Todo objeto com temperatura acima do zero absoluto (-273C) emite radiação
infravermelha
3/25testo AG

4. 4/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

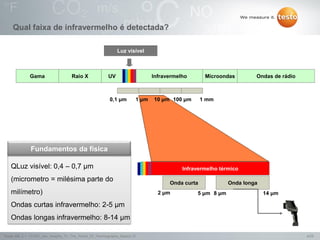

Qual faixa de infravermelho é detectada?
Infravermelho térmico
Onda curta Onda longa
2 μm 5 μm 8 μm 14 μm
0,1 μm
Gama Raio X UV Infravermelho Microondas Ondas de rádio
Luz visível
1 μm 10 μm 100 μm 1 mm
QLuz visível: 0,4 – 0,7 μm
(micrometro = milésima parte do
milímetro)
Ondas curtas infravermelho: 2-5 μm
Ondas longas infravermelho: 8-14 μm
Fundamentos da física

5. 5/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

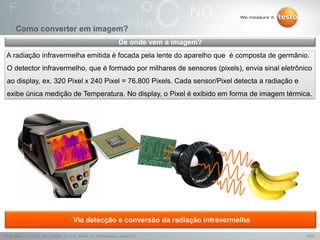

Como converter em imagem?
Via detecção e conversão da radiação infravermelha
A radiação infravermelha emitida é focada pela lente do aparelho que é composta de germânio.
O detector infravermelho, que é formado por milhares de sensores (pixels), envia sinal eletrônico
ao display, ex. 320 Pixel x 240 Pixel = 76.800 Pixels. Cada sensor/Pixel detecta a radiação e
exibe única medição de Temperatura. No display, o Pixel é exibido em forma de imagem térmica.
De onde vem a imagem?

6. 6/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

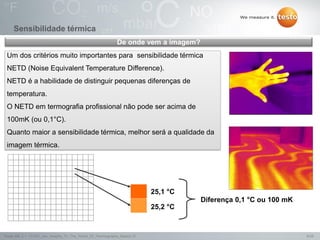

Sensibilidade térmica
Um dos critérios muito importantes para sensibilidade térmica
NETD (Noise Equivalent Temperature Difference).
NETD é a habilidade de distinguir pequenas diferenças de
temperatura.
O NETD em termografia profissional não pode ser acima de
100mK (ou 0,1°C).
Quanto maior a sensibilidade térmica, melhor será a qualidade da
imagem térmica.
De onde vem a imagem?
25,2 °C
25,1 °C
Diferença 0,1 °C ou 100 mK

7. 7/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

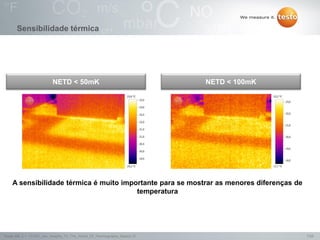

50 mK 100 mK
A sensibilidade térmica é muito importante para se mostrar as menores diferenças de
temperatura
NETD < 50mK NETD < 100mK
Sensibilidade térmica

8. 8/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI
Emissão – Transmissão – Reflexão
ε
Emissividade:
Habilidade de um objeto em emitir temperatura
T
Transmissividade:
Habilidade de um objeto de transmitir temperatura
ρ
Reflexibilidade:
Habilidade de um objeto de refletir temperatura
 O grau de emissividade e de temperatura refletida do objeto tem de ser determinado
 Inserindo os dois valores no termovsior, as correções são feitas instantaneamente
 Cuidado: apenas um grau de emissão pode ser introduzido no instrumento
 Software pode ser utilizado para corrigir ou mudar valores posteriormente
Um termovisor sempre detecta radiação da seguinte maneira:

9. 9/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI
 Aço tem menos emissividade
 Temperatura refletida  reflexões  baixas temperaturas ambientais são refletidas
 Ferro fundido – menor reflexão, diferença de temperatura

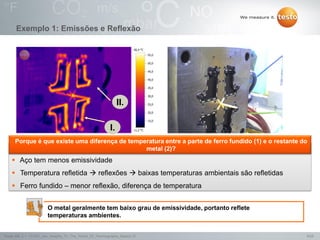

Exemplo 1: Emissões e Reflexão
I.
II.
O metal geralmente tem baixo grau de emissividade, portanto reflete
temperaturas ambientes.
Porque é que existe uma diferença de temperatura entre a parte de ferro fundido (1) e o restante do
metal (2)?

10. 10/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

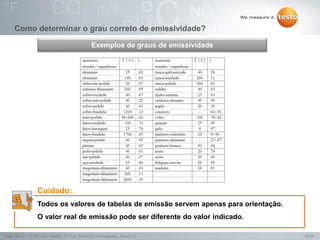

Como determinar o grau correto de emissividade?
Cuidado:
Todos os valores de tabelas de emissão servem apenas para orientação.
O valor real de emissão pode ser diferente do valor indicado.
Exemplos de graus de emissividade

11. 11/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

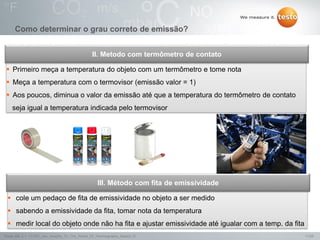

 Primeiro meça a temperatura do objeto com um termômetro e tome nota
 Meça a temperatura com o termovisor (emissão valor = 1)
 Aos poucos, diminua o valor da emissão até que a temperatura do termômetro de contato
seja igual a temperatura indicada pelo termovisor
II. Metodo com termômetro de contato
 cole um pedaço de fita de emissividade no objeto a ser medido
 sabendo a emissividade da fita, tomar nota da temperatura
 medir local do objeto onde não ha fita e ajustar emissividade até igualar com a temp. da fita
III. Método com fita de emissividade
Como determinar o grau correto de emissão?

12. 12/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

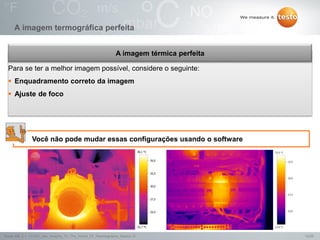

A imagem termográfica perfeita
Você não pode mudar essas configurações usando o software
Para se ter a melhor imagem possível, considere o seguinte:
 Enquadramento correto da imagem
 Ajuste de foco
A imagem térmica perfeita

13. 13/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

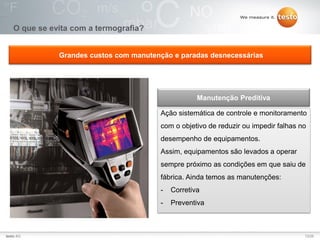

O que se evita com a termografia?
Ação sistemática de controle e monitoramento
com o objetivo de reduzir ou impedir falhas no
desempenho de equipamentos.
Assim, equipamentos são levados a operar
sempre próximo as condições em que saiu de
fábrica. Ainda temos as manutenções:
- Corretiva
- Preventiva
Manutenção Preditiva
Grandes custos com manutenção e paradas desnecessárias
13/25testo AG

14. 14/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI

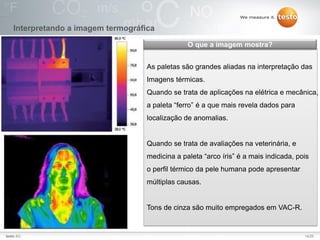

Interpretando a imagem termográfica
As paletas são grandes aliadas na interpretação das
Imagens térmicas.
Quando se trata de aplicações na elétrica e mecânica,
a paleta “ferro” é a que mais revela dados para
localização de anomalias.
Quando se trata de avaliações na veterinária, e
medicina a paleta “arco íris” é a mais indicada, pois
o perfil térmico da pele humana pode apresentar
múltiplas causas.
Tons de cinza são muito empregados em VAC-R.
O que a imagem mostra?
14/25testo AG

15. 15/25Testo AG, 3.1. 111001_stw_Insights_To_The_World_Of_Thermography_Basics VI
Quais as vantagens da termografia?
O infravermelho traz inumeras informações a mais que a luz visível
15/25testo AG
