Apostila Eletricidade Básica




Disciplina: Eletricidade Básica
Professora: Engª Cátia Rosália Maroco Ortega
Curso:__________________________Módulo I
Nome:______________________________________________Nº:_____

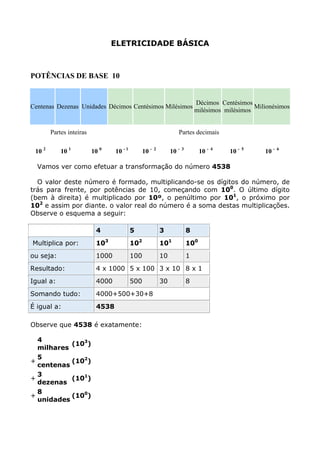

ELETRICIDADE BÁSICA



POTÊNCIAS DE BASE 10


                                                                                Décimos Centésimos
Centenas Dezenas Unidades Décimos Centésimos Milésimos                                              Milionésimos
                                                                                milésimos milésimos


        Partes inteiras                                             Partes decimais

 10 2       10 1          10 0    10 - 1         10 -   2
                                                                 10 -   3
                                                                                  10 -   4
                                                                                             10 -   5
                                                                                                        10 -   6



  Vamos ver como efetuar a transformação do número 4538

  O valor deste número é formado, multiplicando-se os dígitos do número, de
trás para frente, por potências de 10, começando com 100. O último dígito
(bem à direita) é multiplicado por 10º, o penúltimo por 101, o próximo por
102 e assim por diante. o valor real do número é a soma destas multiplicações.
Observe o esquema a seguir:

                           4               5                3               8
Multiplica por:            103             102              101             100
ou seja:                   1000            100              10              1
Resultado:                 4 x 1000 5 x 100 3 x 10 8 x 1
Igual a:                   4000            500              30              8
Somando tudo:              4000+500+30+8
É igual a:                 4538

Observe que 4538 é exatamente:

  4
           (103)
  milhares
  5
+          (102)
  centenas
  3
+          (101)
  dezenas
  8
+          (100)
  unidades

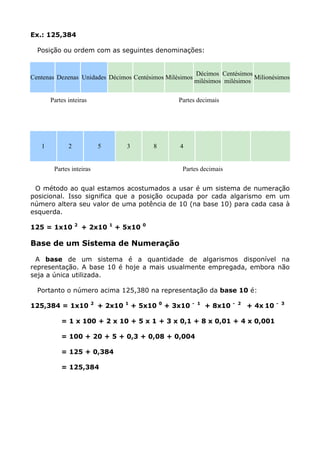

Ex.: 125,384

  Posição ou ordem com as seguintes denominações:


                                                                    Décimos Centésimos
Centenas Dezenas Unidades Décimos Centésimos Milésimos                                  Milionésimos
                                                                    milésimos milésimos

       Partes inteiras                                        Partes decimais




   1          2               5         3          8          4


        Partes inteiras                                        Partes decimais


 O método ao qual estamos acostumados a usar é um sistema de numeração
posicional. Isso significa que a posição ocupada por cada algarismo em um
número altera seu valor de uma potência de 10 (na base 10) para cada casa à
esquerda.
                  2               1            0
125 = 1x10            + 2x10          + 5x10

Base de um Sistema de Numeração

  A base de um sistema é a quantidade de algarismos disponível na
representação. A base 10 é hoje a mais usualmente empregada, embora não
seja a única utilizada.

  Portanto o número acima 125,380 na representação da base 10 é:
                          2             1              0            - 1            - 2             - 3
125,384 = 1x10                + 2x10        + 5x10         + 3x10         + 8x10         + 4x 10

           = 1 x 100 + 2 x 10 + 5 x 1 + 3 x 0,1 + 8 x 0,01 + 4 x 0,001

           = 100 + 20 + 5 + 0,3 + 0,08 + 0,004

           = 125 + 0,384

           = 125,384

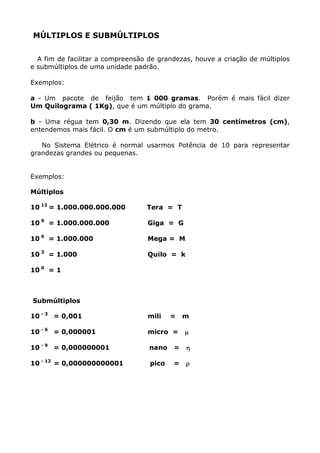

MÚLTIPLOS E SUBMÚLTIPLOS


  A fim de facilitar a compreensão de grandezas, houve a criação de múltiplos
e submúltiplos de uma unidade padrão.

Exemplos:

a - Um pacote de feijão tem 1 000 gramas. Porém é mais fácil dizer
Um Quilograma ( 1Kg), que é um múltiplo do grama.

b - Uma régua tem 0,30 m. Dizendo que ela tem 30 centímetros (cm),
entendemos mais fácil. O cm é um submúltiplo do metro.

   No Sistema Elétrico é normal usarmos Potência de 10 para representar
grandezas grandes ou pequenas.


Exemplos:

Múltiplos

10 12 = 1.000.000.000.000         Tera = T

10 9 = 1.000.000.000              Giga = G

10 6 = 1.000.000                  Mega = M

10 3 = 1.000                      Quilo = k

10 0 = 1



Submúltiplos

10 - 3 = 0,001                    mili    =   m

10 - 6 = 0,000001                 micro =     µ

10 - 9 = 0,000000001               nano   =   η

10 - 12 = 0,000000000001           pico   =   ρ

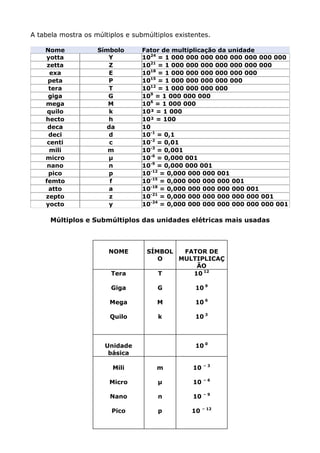

A tabela mostra os múltiplos e submúltiplos existentes.

    Nome            Símbolo       Fator de multiplicação da unidade
    yotta              Y          1024 = 1 000 000 000 000 000 000 000 000
     zetta             Z          1021 = 1 000 000 000 000 000 000 000
      exa              E          1018 = 1 000 000 000 000 000 000
     peta              P          1015 = 1 000 000 000 000 000
     tera              T          1012 = 1 000 000 000 000
     giga              G          109 = 1 000 000 000
    mega               M          106 = 1 000 000
     quilo             k          10³ = 1 000
    hecto              h          10² = 100
     deca             da          10
     deci              d          10-1 = 0,1
     centi             c          10-2 = 0,01
      mili             m          10-3 = 0,001
    micro              µ          10-6 = 0,000 001
     nano              n          10-9 = 0,000 000 001
     pico              p          10-12 = 0,000 000 000 001
    femto              f          10-15 = 0,000 000 000 000 001
     atto              a          10-18 = 0,000 000 000 000 000 001
    zepto              z          10-21 = 0,000 000 000 000 000 000 001
    yocto              y          10-24 = 0,000 000 000 000 000 000 000 001

      Múltiplos e Submúltiplos das unidades elétricas mais usadas



                       NOME        SÍMBOL  FATOR DE
                                      O   MULTIPLICAÇ
                                              ÃO
                        Tera          T      10 12

                        Giga          G           10 9

                        Mega          M           10 6

                        Quilo         k           10 3



                      Unidade                     10 0
                       básica

                                                      –3
                         Mili         m          10
                                                      –6
                        Micro         µ          10
                                                      –9
                        Nano          n          10
                                                      – 12
                        Pico          p          10

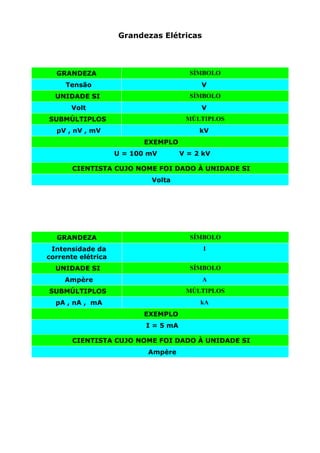

Grandezas Elétricas



  GRANDEZA                              SÍMBOLO
     Tensão                                V
  UNIDADE SI                            SÍMBOLO
      Volt                                 V
SUBMÚLTIPLOS                           MÚLTIPLOS
  pV , nV , mV                             kV
                          EXEMPLO
                    U = 100 mV        V = 2 kV

       CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                            Volta




  GRANDEZA                              SÍMBOLO
 Intensidade da                             I
corrente elétrica
  UNIDADE SI                            SÍMBOLO
     Ampère                                A
SUBMÚLTIPLOS                           MÚLTIPLOS
  pA , nA , mA                             kA
                          EXEMPLO
                           I = 5 mA

       CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                           Ampère

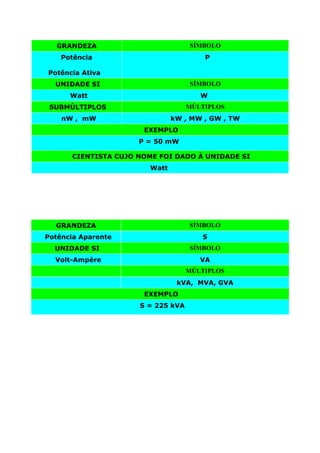

GRANDEZA                         SÍMBOLO
    Potência                           P

Potência Ativa
  UNIDADE SI                       SÍMBOLO
      Watt                            W
 SUBMÚLTIPLOS                      MÚLTIPLOS
    nW , mW                   kW , MW , GW , TW
                      EXEMPLO
                     P = 50 mW

      CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                       Watt




  GRANDEZA                         SÍMBOLO
Potência Aparente                     S
  UNIDADE SI                       SÍMBOLO
  Volt-Ampère                         VA
                                   MÚLTIPLOS
                               kVA, MVA, GVA
                      EXEMPLO
                     S = 225 kVA

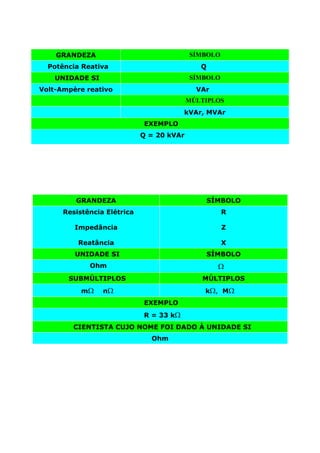

GRANDEZA                               SÍMBOLO
  Potência Reativa                            Q
    UNIDADE SI                             SÍMBOLO
Volt-Ampère reativo                          VAr
                                           MÚLTIPLOS
                                         kVAr, MVAr
                             EXEMPLO
                             Q = 20 kVAr




         GRANDEZA                              SÍMBOLO
      Resistência Elétrica                           R

         Impedância                                  Z

          Reatância                                  X
         UNIDADE SI                            SÍMBOLO
             Ohm                                   Ω
       SUBMÚLTIPLOS                           MÚLTIPLOS
           mΩ    nΩ                            kΩ, MΩ
                             EXEMPLO
                             R = 33 kΩ
        CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                               Ohm
GRANDEZA                           SÍMBOLO
Freqüência                            f
UNIDADE SI                         SÍMBOLO
   Hertz                             Hz
                                 MÚLTIPLOS
                           kHz , MHz , GHz , THz
                     EXEMPLO
                    f = 30 MHz

   CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                       Hertz




GRANDEZA                           SÍMBOLO
 Energia                             E
UNIDADE SI                         SÍMBOLO
  Joule                               J
                                 MÚLTIPLOS
                                   kJ , MJ
                     EXEMPLO
                     E = 1 kJ




 UNIDADE PRÁTICA                          SÍMBOLO
     Watt-hora                               Wh
                 EQUIVALÊNCIAS
                   1 Wh = 3600 J
   CIENTISTA CUJO NOME FOI DADO À UNIDADE SI
                       Joule

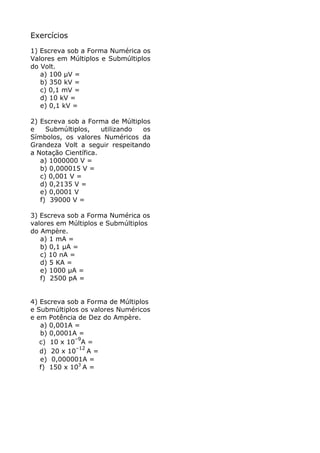

Exercícios
1) Escreva sob a Forma Numérica os
Valores em Múltiplos e Submúltiplos
do Volt.
   a) 100 µV =
   b) 350 kV =
   c) 0,1 mV =
   d) 10 kV =
   e) 0,1 kV =

2) Escreva sob a Forma de Múltiplos
e    Submúltiplos,    utilizando os
Símbolos, os valores Numéricos da
Grandeza Volt a seguir respeitando
a Notação Científica.
   a) 1000000 V =
   b) 0,000015 V =
   c) 0,001 V =
   d) 0,2135 V =
   e) 0,0001 V
   f) 39000 V =

3) Escreva sob a Forma Numérica os
valores em Múltiplos e Submúltiplos
do Ampère.
   a) 1 mA =
   b) 0,1 µA =
   c) 10 nA =
   d) 5 KA =
   e) 1000 µA =
   f) 2500 pA =


4) Escreva sob a Forma de Múltiplos
e Submúltiplos os valores Numéricos
e em Potência de Dez do Ampère.
   a) 0,001A =
   b) 0,0001A =
             –9
   c) 10 x 10 A =
             –12
   d) 20 x 10    A=
   e) 0,000001A =
   f) 150 x 103 A =

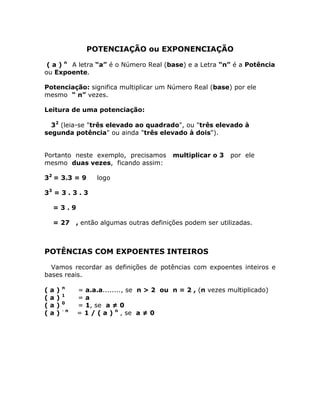

POTENCIAÇÃO ou EXPONENCIAÇÃO

 ( a ) n A letra “a” é o Número Real (base) e a Letra “n” é a Potência
ou Expoente.

Potenciação: significa multiplicar um Número Real (base) por ele
mesmo “ n” vezes.

Leitura de uma potenciação:

  32 (leia-se "três elevado ao quadrado", ou "três elevado à
segunda potência" ou ainda "três elevado à dois").


Portanto neste exemplo, precisamos             multiplicar o 3   por ele
mesmo duas vezes, ficando assim:

32 = 3.3 = 9           logo

33 = 3 . 3 . 3

    =3.9

    = 27         , então algumas outras definições podem ser utilizadas.



POTÊNCIAS COM EXPOENTES INTEIROS

  Vamos recordar as definições de potências com expoentes inteiros e
bases reais.
            n
(   a   )        = a.a.a........, se n > 2 ou n = 2 , (n vezes multiplicado)
            1
(   a   )        =a
            0
(   a   )        = 1, se a ≠ 0
            -n
(   a   )        = 1 / ( a ) n , se a ≠ 0

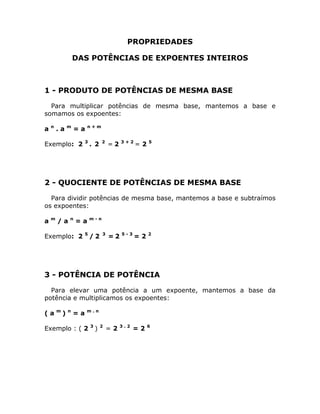

PROPRIEDADES

                    DAS POTÊNCIAS DE EXPOENTES INTEIROS



1 - PRODUTO DE POTÊNCIAS DE MESMA BASE

  Para multiplicar potências de mesma base, mantemos a base e
somamos os expoentes:
    n           m        n+m
a       .a          =a
                         3           2        3+2        5
Exemplo: 2                   . 2         =2         =2




2 - QUOCIENTE DE POTÊNCIAS DE MESMA BASE

  Para dividir potências de mesma base, mantemos a base e subtraímos
os expoentes:
    m           n            m-n
a       /a          =a
                         5           3        5-3        2
Exemplo: 2                   /2          =2         =2




3 - POTÊNCIA DE POTÊNCIA

  Para elevar uma potência a um expoente, mantemos a base da
potência e multiplicamos os expoentes:
        m       n        m.n
(a          )       =a
                             3       2        3.2        6
Exemplo : ( 2                    )       =2         =2
4 - PRODUTO DE POTÊNCIAS DE MESMO EXPOENTE

  Para elevar um produto a um expoente, elevamos cada fator a esse
expoente:
             m        m            m
(a.b)            =a       . b
                               2        2          2
Exemplo : ( 2 . 10 )               =2       . 10


5 - QUOCIENTE DE POTÊNCIAS DE MESMO EXPOENTE

  Para elevar um quociente a um expoente, elevamos o dividendo e o
divisor a esse expoente:
             m        m        m
(a / b)          =a       /b

Exemplo: ( 6 / 3 ) 2 = 6 2 / 3 2


Potenciação com números negativos
                                            2                    2
Observe o exemplo : (- 3 )                      =9     e   -3        =-9

  O sinal de negativo ( - ) na frente do número três, só fará parte
da potenciação quando estiver dentro de um parêntese, caso
contrário, ele continua no seu lugar no resultado.

   Porém, no primeiro exemplo, o expoente é 2, número par, por
isto o negativo do número três ao final se transforma em
positivo. Se o expoente fosse três, o resultado seria negativo:
         3
(- 3 )       = (- 3 ) . (- 3 ) . (- 3 ) = 9 . (- 3 ) = - 27
                                                           3
se tirarmos os parênteses teremos, - 3                         = - 3 . 3 . 3 = - 9 . 3 = - 27

Mais conteúdo relacionado

Mais procurados

Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...
Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...
Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...
EdmilsonNDosSantos

Apostila atp
Apostila atpApostila atp
Apostila atp
adrianocsfeelt

Prova sistemas elétricos de potência 11
Prova sistemas elétricos de potência 11Prova sistemas elétricos de potência 11
Prova sistemas elétricos de potência 11
João Pires

7 guia do-eletricista-prime
7 guia do-eletricista-prime7 guia do-eletricista-prime
7 guia do-eletricista-prime
Miguel Eletricista

Transistores unipolares jfet e mosfet
Transistores unipolares   jfet e mosfetTransistores unipolares   jfet e mosfet
Transistores unipolares jfet e mosfet
Adriano Pereira da Silva

Tabela de integrais
Tabela de integraisTabela de integrais
Tabela de integrais
Michel Clayton

Elementos de subestação
Elementos de subestaçãoElementos de subestação
Elementos de subestação
Rafael Silveira

Lista de derivadas matematica
Lista de derivadas matematicaLista de derivadas matematica
Lista de derivadas matematica
ΙZΑВЄℓ Ƒєяяєιяα

Motores de Indução - Parte 2
Motores de Indução - Parte 2Motores de Indução - Parte 2
Motores de Indução - Parte 2
Jim Naturesa

TP e TCs
TP e TCsTP e TCs
TP e TCs
DENIVALDO

Circuitos elétricos industriais_2014
Circuitos elétricos industriais_2014Circuitos elétricos industriais_2014
Circuitos elétricos industriais_2014
Marcio Oliani

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Fred Pacheco

Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)
Reginaldo Steinhardt

PROTEÇÃO DIGITAL
PROTEÇÃO DIGITALPROTEÇÃO DIGITAL
PROTEÇÃO DIGITAL
Severino Macedo

Dispositivos de Comandos elétricos
Dispositivos de Comandos elétricosDispositivos de Comandos elétricos
Dispositivos de Comandos elétricos
Eduardo Sacomano

Apostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFETApostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFET
Fermi Xalegre

Circuitos triângulo e estrela
Circuitos triângulo e estrelaCircuitos triângulo e estrela
Circuitos triângulo e estrela
Adilson Nakamura

Exercício proposto furadeira de bancada
Exercício proposto furadeira de bancadaExercício proposto furadeira de bancada
Exercício proposto furadeira de bancada
Jose Henrique Figueiredo Silva

Paineis tta t 439-1
Paineis tta  t 439-1Paineis tta  t 439-1
Paineis tta t 439-1
TSE Energia e Automação

Condutores e cabos_elétricos2007
Condutores e cabos_elétricos2007Condutores e cabos_elétricos2007
Condutores e cabos_elétricos2007
Pedro Martinez


Mais procurados (20)

Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...
Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...
Nbr iec 61439 1 - 2016 - versão corrigida-2017 - conjuntos de manobra e coman...

Apostila atp
Apostila atpApostila atp
Apostila atp

Prova sistemas elétricos de potência 11
Prova sistemas elétricos de potência 11Prova sistemas elétricos de potência 11
Prova sistemas elétricos de potência 11

7 guia do-eletricista-prime
7 guia do-eletricista-prime7 guia do-eletricista-prime
7 guia do-eletricista-prime

Transistores unipolares jfet e mosfet
Transistores unipolares   jfet e mosfetTransistores unipolares   jfet e mosfet
Transistores unipolares jfet e mosfet

Tabela de integrais
Tabela de integraisTabela de integrais
Tabela de integrais

Elementos de subestação
Elementos de subestaçãoElementos de subestação
Elementos de subestação

Lista de derivadas matematica
Lista de derivadas matematicaLista de derivadas matematica
Lista de derivadas matematica

Motores de Indução - Parte 2
Motores de Indução - Parte 2Motores de Indução - Parte 2
Motores de Indução - Parte 2

TP e TCs
TP e TCsTP e TCs
TP e TCs

Circuitos elétricos industriais_2014
Circuitos elétricos industriais_2014Circuitos elétricos industriais_2014
Circuitos elétricos industriais_2014

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.

Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)

PROTEÇÃO DIGITAL
PROTEÇÃO DIGITALPROTEÇÃO DIGITAL
PROTEÇÃO DIGITAL

Dispositivos de Comandos elétricos
Dispositivos de Comandos elétricosDispositivos de Comandos elétricos
Dispositivos de Comandos elétricos

Apostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFETApostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFET

Circuitos triângulo e estrela
Circuitos triângulo e estrelaCircuitos triângulo e estrela
Circuitos triângulo e estrela

Exercício proposto furadeira de bancada
Exercício proposto furadeira de bancadaExercício proposto furadeira de bancada
Exercício proposto furadeira de bancada

Paineis tta t 439-1
Paineis tta  t 439-1Paineis tta  t 439-1
Paineis tta t 439-1

Condutores e cabos_elétricos2007
Condutores e cabos_elétricos2007Condutores e cabos_elétricos2007
Condutores e cabos_elétricos2007


Semelhante a Eletricidade básica catia

Eletricid.. catia
Eletricid.. catiaEletricid.. catia
Eletricid.. catia
Reginaldo Steinhardt

Fisica grandeza física
Fisica grandeza físicaFisica grandeza física
Fisica grandeza física
comentada

Notação científica
Notação científicaNotação científica
Notação científica
O mundo da FÍSICA

02 múltiplos e submúltiplos decimais das unidades si
02 múltiplos e submúltiplos decimais das unidades si02 múltiplos e submúltiplos decimais das unidades si
02 múltiplos e submúltiplos decimais das unidades si
Sofiya Kucheras

Notação científica
Notação científicaNotação científica
Notação científica
O mundo da FÍSICA

Física 1º ano prof. pedro ivo - (notação científica )
Física 1º ano   prof. pedro ivo - (notação científica )Física 1º ano   prof. pedro ivo - (notação científica )
Física 1º ano prof. pedro ivo - (notação científica )
Pedro Ivo Andrade Sousa

Mat notacao cientifica e ordem de grandeza
Mat notacao cientifica e ordem de grandezaMat notacao cientifica e ordem de grandeza
Mat notacao cientifica e ordem de grandeza
trigono_metria

Ordem de grandeza
Ordem de grandezaOrdem de grandeza
Ordem de grandeza
fisicaatual

notacao cientifica.pdf
notacao cientifica.pdfnotacao cientifica.pdf
notacao cientifica.pdf
Francisco Márcio Bezerra Oliveira

Notação cientifica
Notação cientificaNotação cientifica
Notação cientifica
Murilo Martins

Prefixos Do Sistema internacional
Prefixos Do Sistema internacionalPrefixos Do Sistema internacional
Prefixos Do Sistema internacional
Universidade Federal do Amapá

Operacoes numeros decimais
Operacoes numeros decimaisOperacoes numeros decimais
Operacoes numeros decimais
Equipe_FAETEC

Ap fisica modulo 01 exercicios
Ap fisica modulo 01 exerciciosAp fisica modulo 01 exercicios
Ap fisica modulo 01 exercicios
comentada

Apostila física 1 ceesvo
Apostila  física 1   ceesvoApostila  física 1   ceesvo
Apostila física 1 ceesvo
Jéssica Priscila Pedrosa

Tabela prefixos si a5
Tabela prefixos si a5Tabela prefixos si a5
Tabela prefixos si a5
Zé Almeida

Mat utfrs 04. potencias de base 10
Mat utfrs 04. potencias de base 10Mat utfrs 04. potencias de base 10
Mat utfrs 04. potencias de base 10
trigono_metria

Fisica 1 aula 1
Fisica 1   aula 1Fisica 1   aula 1
Fisica 1 aula 1
Fisicaefacil

2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito
2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito
2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito
profzwipp

Doc matematica _1547615560
Doc matematica _1547615560Doc matematica _1547615560
Doc matematica _1547615560
Leonardo Ferreira

Unidades de Medida
Unidades de MedidaUnidades de Medida
Unidades de Medida
JadsonPassos1


Semelhante a Eletricidade básica catia (20)

Eletricid.. catia
Eletricid.. catiaEletricid.. catia
Eletricid.. catia

Fisica grandeza física
Fisica grandeza físicaFisica grandeza física
Fisica grandeza física

Notação científica
Notação científicaNotação científica
Notação científica

02 múltiplos e submúltiplos decimais das unidades si
02 múltiplos e submúltiplos decimais das unidades si02 múltiplos e submúltiplos decimais das unidades si
02 múltiplos e submúltiplos decimais das unidades si

Notação científica
Notação científicaNotação científica
Notação científica

Física 1º ano prof. pedro ivo - (notação científica )
Física 1º ano   prof. pedro ivo - (notação científica )Física 1º ano   prof. pedro ivo - (notação científica )
Física 1º ano prof. pedro ivo - (notação científica )

Mat notacao cientifica e ordem de grandeza
Mat notacao cientifica e ordem de grandezaMat notacao cientifica e ordem de grandeza
Mat notacao cientifica e ordem de grandeza

Ordem de grandeza
Ordem de grandezaOrdem de grandeza
Ordem de grandeza

notacao cientifica.pdf
notacao cientifica.pdfnotacao cientifica.pdf
notacao cientifica.pdf

Notação cientifica
Notação cientificaNotação cientifica
Notação cientifica

Prefixos Do Sistema internacional
Prefixos Do Sistema internacionalPrefixos Do Sistema internacional
Prefixos Do Sistema internacional

Operacoes numeros decimais
Operacoes numeros decimaisOperacoes numeros decimais
Operacoes numeros decimais

Ap fisica modulo 01 exercicios
Ap fisica modulo 01 exerciciosAp fisica modulo 01 exercicios
Ap fisica modulo 01 exercicios

Apostila física 1 ceesvo
Apostila  física 1   ceesvoApostila  física 1   ceesvo
Apostila física 1 ceesvo

Tabela prefixos si a5
Tabela prefixos si a5Tabela prefixos si a5
Tabela prefixos si a5

Mat utfrs 04. potencias de base 10
Mat utfrs 04. potencias de base 10Mat utfrs 04. potencias de base 10
Mat utfrs 04. potencias de base 10

Fisica 1 aula 1
Fisica 1   aula 1Fisica 1   aula 1
Fisica 1 aula 1

2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito
2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito
2010 volume2 cadernodoaluno_matematica_ensinofundamentalii_5aserie_gabarito

Doc matematica _1547615560
Doc matematica _1547615560Doc matematica _1547615560
Doc matematica _1547615560

Unidades de Medida
Unidades de MedidaUnidades de Medida
Unidades de Medida


Mais de Reginaldo Steinhardt

Portas logicas
Portas logicasPortas logicas
Portas logicas
Reginaldo Steinhardt

Simbolos logicos com tabelas verdad
Simbolos logicos com tabelas verdadSimbolos logicos com tabelas verdad
Simbolos logicos com tabelas verdad
Reginaldo Steinhardt

Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)
Reginaldo Steinhardt

Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)
Reginaldo Steinhardt

Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)
Reginaldo Steinhardt

Portas logicas
Portas logicasPortas logicas
Portas logicas
Reginaldo Steinhardt

Normas cpfl
Normas cpflNormas cpfl
Porta lógica com tabela verdade
Porta lógica com tabela verdadePorta lógica com tabela verdade
Porta lógica com tabela verdade
Reginaldo Steinhardt

Normas cpfl
Normas cpflNormas cpfl
Acionamentos eletricos
Acionamentos eletricosAcionamentos eletricos
Acionamentos eletricos
Reginaldo Steinhardt

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Reginaldo Steinhardt


Mais de Reginaldo Steinhardt (11)

Portas logicas
Portas logicasPortas logicas
Portas logicas

Simbolos logicos com tabelas verdad
Simbolos logicos com tabelas verdadSimbolos logicos com tabelas verdad
Simbolos logicos com tabelas verdad

Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)Desenhos eletricos senai (ng)
Desenhos eletricos senai (ng)

Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)

Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)Instalações elétricas residenciais parte 1 (ng)
Instalações elétricas residenciais parte 1 (ng)

Portas logicas
Portas logicasPortas logicas
Portas logicas

Normas cpfl
Normas cpflNormas cpfl
Normas cpfl

Porta lógica com tabela verdade
Porta lógica com tabela verdadePorta lógica com tabela verdade
Porta lógica com tabela verdade

Normas cpfl
Normas cpflNormas cpfl
Normas cpfl

Acionamentos eletricos
Acionamentos eletricosAcionamentos eletricos
Acionamentos eletricos

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos


Eletricidade básica catia

  • 1. Apostila Eletricidade Básica Disciplina: Eletricidade Básica Professora: Engª Cátia Rosália Maroco Ortega Curso:__________________________Módulo I Nome:______________________________________________Nº:_____
  • 2. ELETRICIDADE BÁSICA POTÊNCIAS DE BASE 10 Décimos Centésimos Centenas Dezenas Unidades Décimos Centésimos Milésimos Milionésimos milésimos milésimos Partes inteiras Partes decimais 10 2 10 1 10 0 10 - 1 10 - 2 10 - 3 10 - 4 10 - 5 10 - 6 Vamos ver como efetuar a transformação do número 4538 O valor deste número é formado, multiplicando-se os dígitos do número, de trás para frente, por potências de 10, começando com 100. O último dígito (bem à direita) é multiplicado por 10º, o penúltimo por 101, o próximo por 102 e assim por diante. o valor real do número é a soma destas multiplicações. Observe o esquema a seguir: 4 5 3 8 Multiplica por: 103 102 101 100 ou seja: 1000 100 10 1 Resultado: 4 x 1000 5 x 100 3 x 10 8 x 1 Igual a: 4000 500 30 8 Somando tudo: 4000+500+30+8 É igual a: 4538 Observe que 4538 é exatamente: 4 (103) milhares 5 + (102) centenas 3 + (101) dezenas 8 + (100) unidades
  • 3. Ex.: 125,384 Posição ou ordem com as seguintes denominações: Décimos Centésimos Centenas Dezenas Unidades Décimos Centésimos Milésimos Milionésimos milésimos milésimos Partes inteiras Partes decimais 1 2 5 3 8 4 Partes inteiras Partes decimais O método ao qual estamos acostumados a usar é um sistema de numeração posicional. Isso significa que a posição ocupada por cada algarismo em um número altera seu valor de uma potência de 10 (na base 10) para cada casa à esquerda. 2 1 0 125 = 1x10 + 2x10 + 5x10 Base de um Sistema de Numeração A base de um sistema é a quantidade de algarismos disponível na representação. A base 10 é hoje a mais usualmente empregada, embora não seja a única utilizada. Portanto o número acima 125,380 na representação da base 10 é: 2 1 0 - 1 - 2 - 3 125,384 = 1x10 + 2x10 + 5x10 + 3x10 + 8x10 + 4x 10 = 1 x 100 + 2 x 10 + 5 x 1 + 3 x 0,1 + 8 x 0,01 + 4 x 0,001 = 100 + 20 + 5 + 0,3 + 0,08 + 0,004 = 125 + 0,384 = 125,384
  • 4. MÚLTIPLOS E SUBMÚLTIPLOS A fim de facilitar a compreensão de grandezas, houve a criação de múltiplos e submúltiplos de uma unidade padrão. Exemplos: a - Um pacote de feijão tem 1 000 gramas. Porém é mais fácil dizer Um Quilograma ( 1Kg), que é um múltiplo do grama. b - Uma régua tem 0,30 m. Dizendo que ela tem 30 centímetros (cm), entendemos mais fácil. O cm é um submúltiplo do metro. No Sistema Elétrico é normal usarmos Potência de 10 para representar grandezas grandes ou pequenas. Exemplos: Múltiplos 10 12 = 1.000.000.000.000 Tera = T 10 9 = 1.000.000.000 Giga = G 10 6 = 1.000.000 Mega = M 10 3 = 1.000 Quilo = k 10 0 = 1 Submúltiplos 10 - 3 = 0,001 mili = m 10 - 6 = 0,000001 micro = µ 10 - 9 = 0,000000001 nano = η 10 - 12 = 0,000000000001 pico = ρ
  • 5. A tabela mostra os múltiplos e submúltiplos existentes. Nome Símbolo Fator de multiplicação da unidade yotta Y 1024 = 1 000 000 000 000 000 000 000 000 zetta Z 1021 = 1 000 000 000 000 000 000 000 exa E 1018 = 1 000 000 000 000 000 000 peta P 1015 = 1 000 000 000 000 000 tera T 1012 = 1 000 000 000 000 giga G 109 = 1 000 000 000 mega M 106 = 1 000 000 quilo k 10³ = 1 000 hecto h 10² = 100 deca da 10 deci d 10-1 = 0,1 centi c 10-2 = 0,01 mili m 10-3 = 0,001 micro µ 10-6 = 0,000 001 nano n 10-9 = 0,000 000 001 pico p 10-12 = 0,000 000 000 001 femto f 10-15 = 0,000 000 000 000 001 atto a 10-18 = 0,000 000 000 000 000 001 zepto z 10-21 = 0,000 000 000 000 000 000 001 yocto y 10-24 = 0,000 000 000 000 000 000 000 001 Múltiplos e Submúltiplos das unidades elétricas mais usadas NOME SÍMBOL FATOR DE O MULTIPLICAÇ ÃO Tera T 10 12 Giga G 10 9 Mega M 10 6 Quilo k 10 3 Unidade 10 0 básica –3 Mili m 10 –6 Micro µ 10 –9 Nano n 10 – 12 Pico p 10
  • 6. Grandezas Elétricas GRANDEZA SÍMBOLO Tensão V UNIDADE SI SÍMBOLO Volt V SUBMÚLTIPLOS MÚLTIPLOS pV , nV , mV kV EXEMPLO U = 100 mV V = 2 kV CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Volta GRANDEZA SÍMBOLO Intensidade da I corrente elétrica UNIDADE SI SÍMBOLO Ampère A SUBMÚLTIPLOS MÚLTIPLOS pA , nA , mA kA EXEMPLO I = 5 mA CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Ampère
  • 7. GRANDEZA SÍMBOLO Potência P Potência Ativa UNIDADE SI SÍMBOLO Watt W SUBMÚLTIPLOS MÚLTIPLOS nW , mW kW , MW , GW , TW EXEMPLO P = 50 mW CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Watt GRANDEZA SÍMBOLO Potência Aparente S UNIDADE SI SÍMBOLO Volt-Ampère VA MÚLTIPLOS kVA, MVA, GVA EXEMPLO S = 225 kVA
  • 8. GRANDEZA SÍMBOLO Potência Reativa Q UNIDADE SI SÍMBOLO Volt-Ampère reativo VAr MÚLTIPLOS kVAr, MVAr EXEMPLO Q = 20 kVAr GRANDEZA SÍMBOLO Resistência Elétrica R Impedância Z Reatância X UNIDADE SI SÍMBOLO Ohm Ω SUBMÚLTIPLOS MÚLTIPLOS mΩ nΩ kΩ, MΩ EXEMPLO R = 33 kΩ CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Ohm
  • 9. GRANDEZA SÍMBOLO Freqüência f UNIDADE SI SÍMBOLO Hertz Hz MÚLTIPLOS kHz , MHz , GHz , THz EXEMPLO f = 30 MHz CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Hertz GRANDEZA SÍMBOLO Energia E UNIDADE SI SÍMBOLO Joule J MÚLTIPLOS kJ , MJ EXEMPLO E = 1 kJ UNIDADE PRÁTICA SÍMBOLO Watt-hora Wh EQUIVALÊNCIAS 1 Wh = 3600 J CIENTISTA CUJO NOME FOI DADO À UNIDADE SI Joule
  • 10. Exercícios 1) Escreva sob a Forma Numérica os Valores em Múltiplos e Submúltiplos do Volt. a) 100 µV = b) 350 kV = c) 0,1 mV = d) 10 kV = e) 0,1 kV = 2) Escreva sob a Forma de Múltiplos e Submúltiplos, utilizando os Símbolos, os valores Numéricos da Grandeza Volt a seguir respeitando a Notação Científica. a) 1000000 V = b) 0,000015 V = c) 0,001 V = d) 0,2135 V = e) 0,0001 V f) 39000 V = 3) Escreva sob a Forma Numérica os valores em Múltiplos e Submúltiplos do Ampère. a) 1 mA = b) 0,1 µA = c) 10 nA = d) 5 KA = e) 1000 µA = f) 2500 pA = 4) Escreva sob a Forma de Múltiplos e Submúltiplos os valores Numéricos e em Potência de Dez do Ampère. a) 0,001A = b) 0,0001A = –9 c) 10 x 10 A = –12 d) 20 x 10 A= e) 0,000001A = f) 150 x 103 A =
  • 11. POTENCIAÇÃO ou EXPONENCIAÇÃO ( a ) n A letra “a” é o Número Real (base) e a Letra “n” é a Potência ou Expoente. Potenciação: significa multiplicar um Número Real (base) por ele mesmo “ n” vezes. Leitura de uma potenciação: 32 (leia-se "três elevado ao quadrado", ou "três elevado à segunda potência" ou ainda "três elevado à dois"). Portanto neste exemplo, precisamos multiplicar o 3 por ele mesmo duas vezes, ficando assim: 32 = 3.3 = 9 logo 33 = 3 . 3 . 3 =3.9 = 27 , então algumas outras definições podem ser utilizadas. POTÊNCIAS COM EXPOENTES INTEIROS Vamos recordar as definições de potências com expoentes inteiros e bases reais. n ( a ) = a.a.a........, se n > 2 ou n = 2 , (n vezes multiplicado) 1 ( a ) =a 0 ( a ) = 1, se a ≠ 0 -n ( a ) = 1 / ( a ) n , se a ≠ 0
  • 12. PROPRIEDADES DAS POTÊNCIAS DE EXPOENTES INTEIROS 1 - PRODUTO DE POTÊNCIAS DE MESMA BASE Para multiplicar potências de mesma base, mantemos a base e somamos os expoentes: n m n+m a .a =a 3 2 3+2 5 Exemplo: 2 . 2 =2 =2 2 - QUOCIENTE DE POTÊNCIAS DE MESMA BASE Para dividir potências de mesma base, mantemos a base e subtraímos os expoentes: m n m-n a /a =a 5 3 5-3 2 Exemplo: 2 /2 =2 =2 3 - POTÊNCIA DE POTÊNCIA Para elevar uma potência a um expoente, mantemos a base da potência e multiplicamos os expoentes: m n m.n (a ) =a 3 2 3.2 6 Exemplo : ( 2 ) =2 =2
  • 13. 4 - PRODUTO DE POTÊNCIAS DE MESMO EXPOENTE Para elevar um produto a um expoente, elevamos cada fator a esse expoente: m m m (a.b) =a . b 2 2 2 Exemplo : ( 2 . 10 ) =2 . 10 5 - QUOCIENTE DE POTÊNCIAS DE MESMO EXPOENTE Para elevar um quociente a um expoente, elevamos o dividendo e o divisor a esse expoente: m m m (a / b) =a /b Exemplo: ( 6 / 3 ) 2 = 6 2 / 3 2 Potenciação com números negativos 2 2 Observe o exemplo : (- 3 ) =9 e -3 =-9 O sinal de negativo ( - ) na frente do número três, só fará parte da potenciação quando estiver dentro de um parêntese, caso contrário, ele continua no seu lugar no resultado. Porém, no primeiro exemplo, o expoente é 2, número par, por isto o negativo do número três ao final se transforma em positivo. Se o expoente fosse três, o resultado seria negativo: 3 (- 3 ) = (- 3 ) . (- 3 ) . (- 3 ) = 9 . (- 3 ) = - 27 3 se tirarmos os parênteses teremos, - 3 = - 3 . 3 . 3 = - 9 . 3 = - 27
