O documento discute os riscos associados à eletricidade, incluindo choque elétrico, queimaduras e campos eletromagnéticos. Detalha acidentes no setor elétrico brasileiro, especialmente no Amapá, devido a ligações clandestinas. Fornece informações sobre geração, transmissão e distribuição de energia elétrica, além de medidas para controlar riscos como desenergização, aterramento e isolamento.

1. Choque Elétrico
Treinamento NR 10

2. Choque Elétrico

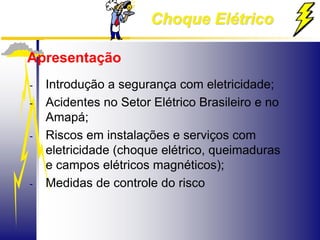

Apresentação
- Introdução a segurança com eletricidade;
- Acidentes no Setor Elétrico Brasileiro e no
Amapá;
- Riscos em instalações e serviços com
eletricidade (choque elétrico, queimaduras
e campos elétricos magnéticos);
- Medidas de controle do risco

3. Choque Elétrico

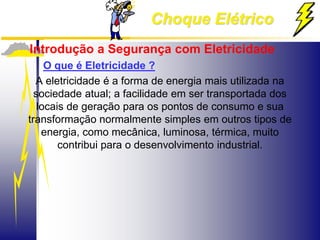

Introdução a Segurança com Eletricidade
O que é Eletricidade ?
A eletricidade é a forma de energia mais utilizada na
sociedade atual; a facilidade em ser transportada dos
locais de geração para os pontos de consumo e sua
transformação normalmente simples em outros tipos de
energia, como mecânica, luminosa, térmica, muito
contribui para o desenvolvimento industrial.

4. Choque Elétrico

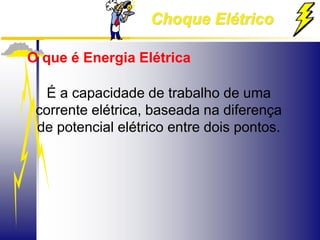

O que é Energia Elétrica
É a capacidade de trabalho de uma
corrente elétrica, baseada na diferença
de potencial elétrico entre dois pontos.

5. Choque Elétrico

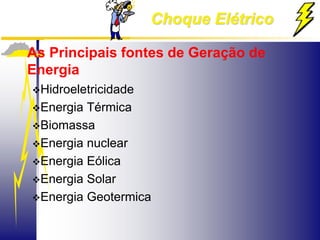

As Principais fontes de Geração de
Energia
Hidroeletricidade
Energia Térmica
Biomassa
Energia nuclear
Energia Eólica
Energia Solar
Energia Geotermica

6. Choque Elétrico

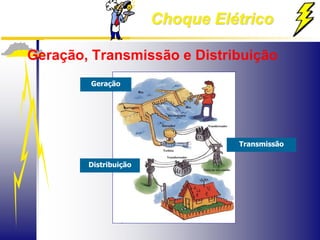

Geração, Transmissão e Distribuição
Geração
Distribuição
Transmissão

7. Choque Elétrico

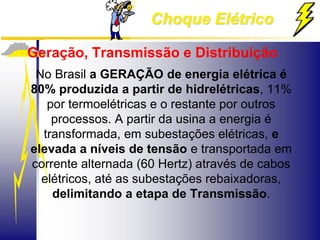

Geração, Transmissão e Distribuição
No Brasil a GERAÇÃO de energia elétrica é
80% produzida a partir de hidrelétricas, 11%
por termoelétricas e o restante por outros
processos. A partir da usina a energia é
transformada, em subestações elétricas, e
elevada a níveis de tensão e transportada em
corrente alternada (60 Hertz) através de cabos
elétricos, até as subestações rebaixadoras,
delimitando a etapa de Transmissão.

8. Choque Elétrico
Geração, Transmissão e Distribuição
Quando falamos em setor elétrico, referimo-
nos normalmente ao Sistema Elétrico de
Potência (SEP), definido como: O conjunto
de todas as instalações e equipamentos
destinados à geração, transmissão e
distribuição de energia elétrica até a
medição inclusive.

9. Choque Elétrico
Geração, Transmissão e Distribuição

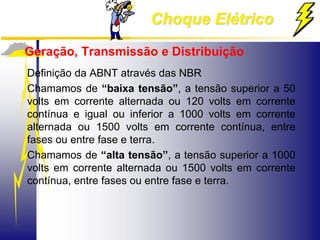

Definição da ABNT através das NBR
Chamamos de “baixa tensão”, a tensão superior a 50
volts em corrente alternada ou 120 volts em corrente
contínua e igual ou inferior a 1000 volts em corrente
alternada ou 1500 volts em corrente contínua, entre
fases ou entre fase e terra.
Chamamos de “alta tensão”, a tensão superior a 1000
volts em corrente alternada ou 1500 volts em corrente
contínua, entre fases ou entre fase e terra.

10. Choque Elétrico
Geração de Energia Elétrica
A energia viaja da usina para sua casa por um
sistema surpreendente chamado de Sistema de
Distribuição de Energia.

11. Choque Elétrico

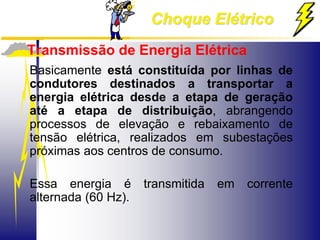

Transmissão de Energia Elétrica
Basicamente está constituída por linhas de
condutores destinados a transportar a
energia elétrica desde a etapa de geração
até a etapa de distribuição, abrangendo
processos de elevação e rebaixamento de
tensão elétrica, realizados em subestações
próximas aos centros de consumo.
Essa energia é transmitida em corrente
alternada (60 Hz).

12. Choque Elétrico

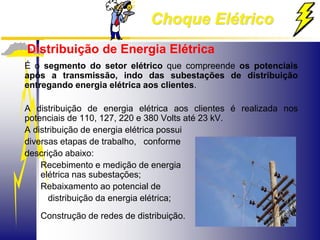

Distribuição de Energia Elétrica
É o segmento do setor elétrico que compreende os potenciais
após a transmissão, indo das subestações de distribuição
entregando energia elétrica aos clientes.
A distribuição de energia elétrica aos clientes é realizada nos
potenciais de 110, 127, 220 e 380 Volts até 23 kV.
A distribuição de energia elétrica possui
diversas etapas de trabalho, conforme
descrição abaixo:
Recebimento e medição de energia
elétrica nas subestações;
Rebaixamento ao potencial de
distribuição da energia elétrica;
Construção de redes de distribuição.

13. Choque Elétrico

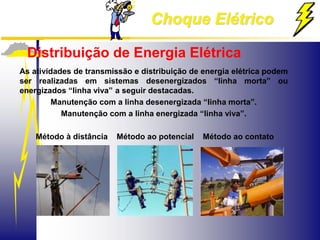

Distribuição de Energia Elétrica
As atividades de transmissão e distribuição de energia elétrica podem
ser realizadas em sistemas desenergizados “linha morta” ou
energizados “linha viva” a seguir destacadas.
Manutenção com a linha desenergizada “linha morta”.
Manutenção com a linha energizada “linha viva”.
Método à distância Método ao potencial Método ao contato

14. Choque Elétrico

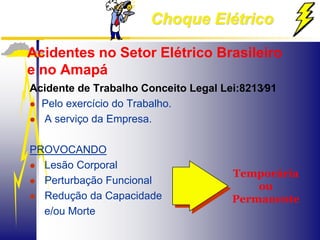

Acidentes no Setor Elétrico Brasileiro
e no Amapá
Acidente de Trabalho Conceito Legal Lei:8213∕91
 Pelo exercício do Trabalho.
 A serviço da Empresa.
PROVOCANDO
 Lesão Corporal
 Perturbação Funcional
 Redução da Capacidade
e/ou Morte
Temporária
ou
Permanente

15. Choque Elétrico

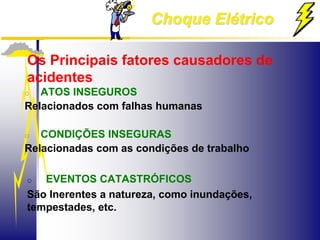

Os Principais fatores causadores de
acidentes
o ATOS INSEGUROS
Relacionados com falhas humanas
o CONDIÇÕES INSEGURAS
Relacionadas com as condições de trabalho
o EVENTOS CATASTRÓFICOS
São Inerentes a natureza, como inundações,
tempestades, etc.

16. Choque Elétrico

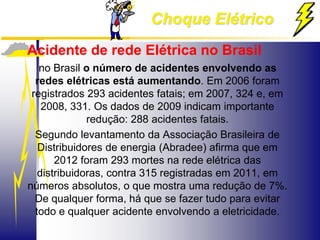

Acidente de rede Elétrica no Brasil
no Brasil o número de acidentes envolvendo as
redes elétricas está aumentando. Em 2006 foram
registrados 293 acidentes fatais; em 2007, 324 e, em
2008, 331. Os dados de 2009 indicam importante
redução: 288 acidentes fatais.
Segundo levantamento da Associação Brasileira de
Distribuidores de energia (Abradee) afirma que em
2012 foram 293 mortes na rede elétrica das
distribuidoras, contra 315 registradas em 2011, em
números absolutos, o que mostra uma redução de 7%.
De qualquer forma, há que se fazer tudo para evitar
todo e qualquer acidente envolvendo a eletricidade.

17. Choque Elétrico

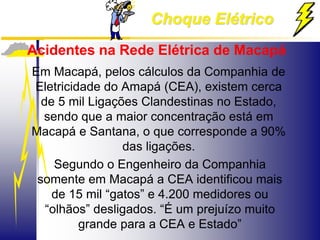

Acidentes na Rede Elétrica de Macapá
Em Macapá, pelos cálculos da Companhia de
Eletricidade do Amapá (CEA), existem cerca
de 5 mil Ligações Clandestinas no Estado,
sendo que a maior concentração está em
Macapá e Santana, o que corresponde a 90%
das ligações.
Segundo o Engenheiro da Companhia
somente em Macapá a CEA identificou mais
de 15 mil “gatos” e 4.200 medidores ou
“olhãos” desligados. “É um prejuízo muito
grande para a CEA e Estado”

18. Choque Elétrico

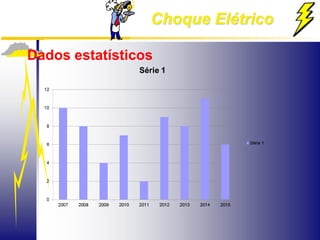

Dados estatísticos

19. Choque Elétrico

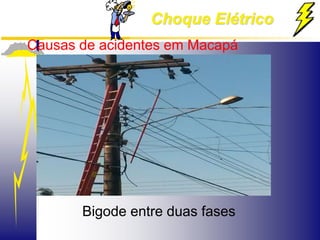

Causas de acidentes em Macapá
Bigode entre duas fases

20. Choque Elétrico
Causas de acidentes em Macapá

21. Choque Elétrico

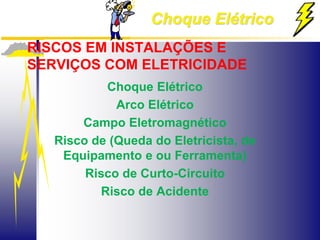

RISCOS EM INSTALAÇÕES E
SERVIÇOS COM ELETRICIDADE
Choque Elétrico
Arco Elétrico
Campo Eletromagnético
Risco de (Queda do Eletricista, de
Equipamento e ou Ferramenta)
Risco de Curto-Circuito
Risco de Acidente

22. Choque Elétrico
O que são riscos ambientais
Para efeito desta NR consideram-se
riscos ambientais os agentes físicos,
químicos, biológicos, ergonômico e
acidentes.

23. Choque Elétrico

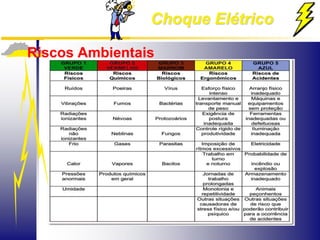

Riscos Ambientais

24. Choque Elétrico

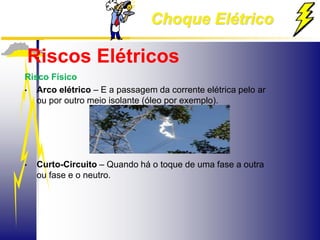

Riscos Elétricos
Risco Físico
• Arco elétrico – E a passagem da corrente elétrica pelo ar
ou por outro meio isolante (óleo por exemplo).
• Curto-Circuito – Quando há o toque de uma fase a outra
ou fase e o neutro.

25. Choque Elétrico

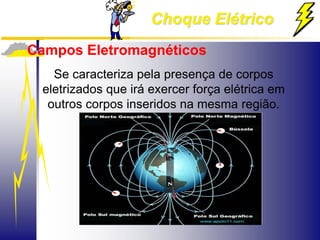

Campos Eletromagnéticos
Se caracteriza pela presença de corpos
eletrizados que irá exercer força elétrica em
outros corpos inseridos na mesma região.

26. Choque Elétrico

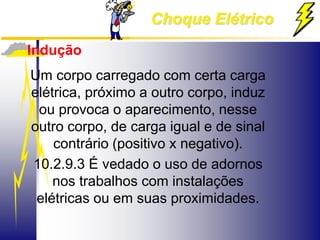

Indução
Um corpo carregado com certa carga
elétrica, próximo a outro corpo, induz
ou provoca o aparecimento, nesse
outro corpo, de carga igual e de sinal
contrário (positivo x negativo).
10.2.9.3 É vedado o uso de adornos
nos trabalhos com instalações
elétricas ou em suas proximidades.

27. Choque Elétrico

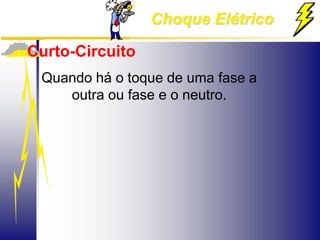

Curto-Circuito
Quando há o toque de uma fase a
outra ou fase e o neutro.

28. Choque Elétrico

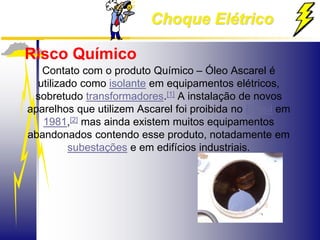

Risco Químico
Contato com o produto Químico – Óleo Ascarel é
utilizado como isolante em equipamentos elétricos,
sobretudo transformadores.[1] A instalação de novos
aparelhos que utilizem Ascarel foi proibida no Brasil em
1981,[2] mas ainda existem muitos equipamentos
abandonados contendo esse produto, notadamente em
subestações e em edifícios industriais.

29. Choque Elétrico
Riscos Adicionais
• Queda
• Umidades – Deve-se considerar que todo o trabalho
em equipamentos energizados só deve ser iniciado
com boas condições meteorológicas, não sendo
assim permitidos trabalhos sob chuva, neblina ou
ventos.
• Descargas Atmosféricas – São formadas através
das tempestades, sendo estas geradas pelo
encontro da massa de ar frio com a massa de ar
quente ou a partir do aquecimento do solo pelos
raios solares e consequente subida do ar quente
carregado de partícula de vapor de água.
• Eletricidade Estática

30. Choque Elétrico

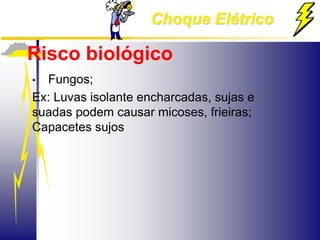

Risco biológico
• Fungos;
Ex: Luvas isolante encharcadas, sujas e
suadas podem causar micoses, frieiras;
Capacetes sujos

31. Choque Elétrico

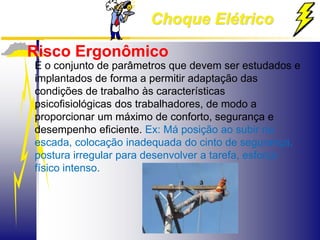

Risco Ergonômico
É o conjunto de parâmetros que devem ser estudados e
implantados de forma a permitir adaptação das
condições de trabalho às características
psicofisiológicas dos trabalhadores, de modo a
proporcionar um máximo de conforto, segurança e
desempenho eficiente. Ex: Má posição ao subir na
escada, colocação inadequada do cinto de segurança,
postura irregular para desenvolver a tarefa, esforço
físico intenso.

32. Choque Elétrico

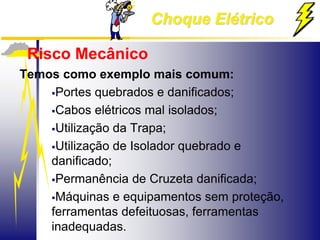

Risco Mecânico
Temos como exemplo mais comum:
Portes quebrados e danificados;
Cabos elétricos mal isolados;
Utilização da Trapa;
Utilização de Isolador quebrado e
danificado;
Permanência de Cruzeta danificada;
Máquinas e equipamentos sem proteção,
ferramentas defeituosas, ferramentas
inadequadas.

33. Choque Elétrico

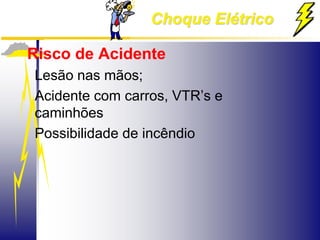

Risco de Acidente
Lesão nas mãos;
Acidente com carros, VTR’s e
caminhões
Possibilidade de incêndio

34. Choque Elétrico

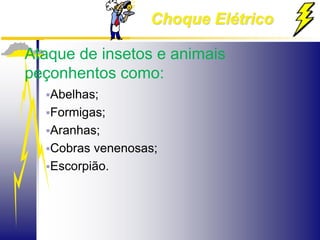

Ataque de insetos e animais
peçonhentos como:
Abelhas;
Formigas;
Aranhas;
Cobras venenosas;
Escorpião.

35. Choque Elétrico
Risco de Acidente
• Choque Elétrico – A passagem da corrente
elétrica no corpo humano.
uma perturbação de natureza e efeitos
diversos que se manifesta no SNC do corpo
humano pela circulação de uma corrente
elétrica

36. Choque Elétrico

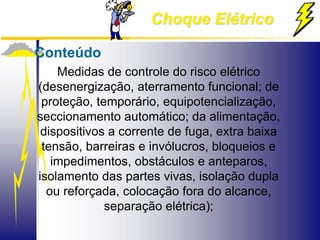

Conteúdo
Medidas de controle do risco elétrico
(desenergização, aterramento funcional; de
proteção, temporário, equipotencialização,
seccionamento automático; da alimentação,
dispositivos a corrente de fuga, extra baixa
tensão, barreiras e invólucros, bloqueios e
impedimentos, obstáculos e anteparos,
isolamento das partes vivas, isolação dupla
ou reforçada, colocação fora do alcance,
separação elétrica);
