O documento discute conceitos e implementação do DHCP no Windows. Aborda como o DHCP funciona para atribuir endereços IP de forma dinâmica, o processo de concessão inicial e renovação, além de detalhar os passos para configurar e administrar escopos de DHCP no Windows Server.

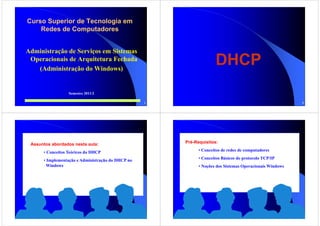

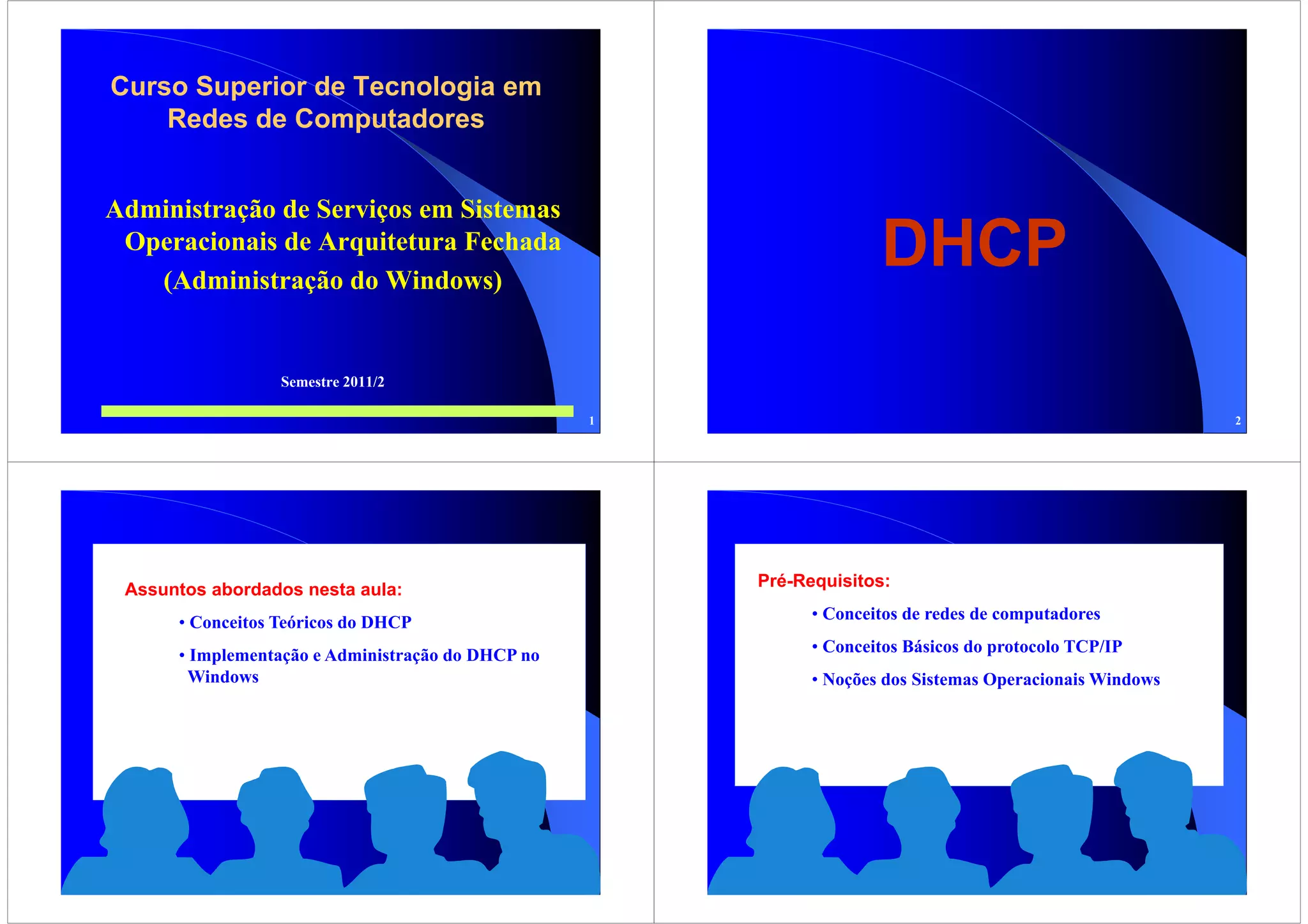

1. Curso Superior de Tecnologia em
Redes de Computadores
Administração de Serviços em Sistemas
Operacionais de Arquitetura Fechada
(Administração do Windows)
DHCP
Semestre 2011/2
1 2
Assuntos abordados nesta aula: Pré-Requisitos:
• Conceitos Teóricos do DHCP • Conceitos de redes de computadores
• Implementação e Administração do DHCP no • Conceitos Básicos do protocolo TCP/IP
Windows • Noções dos Sistemas Operacionais Windows
Dados Processamento
3 4

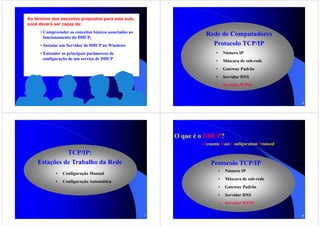

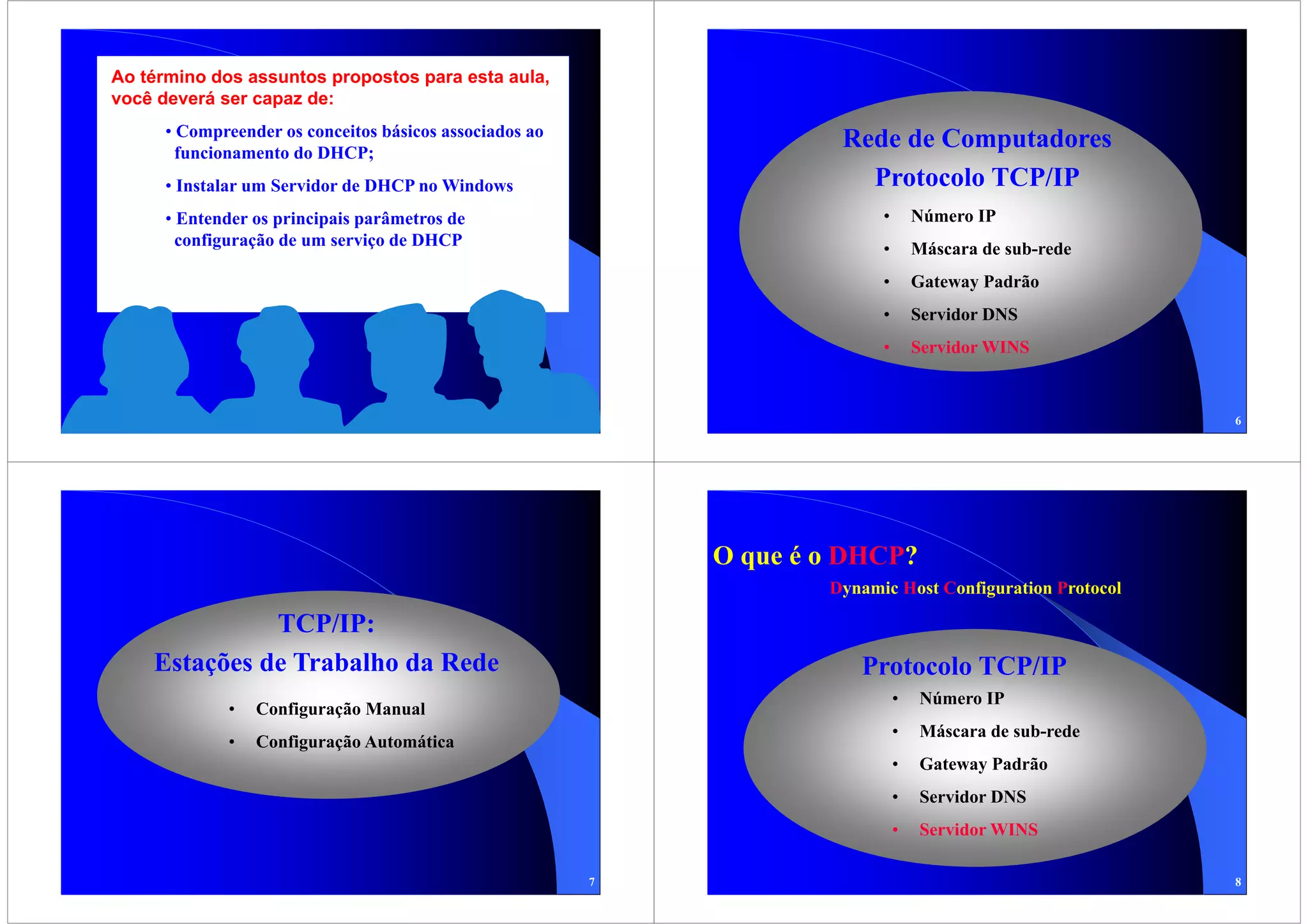

2. Ao término dos assuntos propostos para esta aula,
você deverá ser capaz de:
• Compreender os conceitos básicos associados ao
funcionamento do DHCP;
Rede de Computadores
• Instalar um Servidor de DHCP no Windows Protocolo TCP/IP
• Entender os principais parâmetros de • Número IP
configuração de um serviço de DHCP • Máscara de sub-rede
Dados Processamento
• Gateway Padrão
• Servidor DNS
• Servidor WINS
5 6
O que é o DHCP?
Dynamic Host Configuration Protocol
TCP/IP:
Estações de Trabalho da Rede Protocolo TCP/IP
• Número IP
• Configuração Manual
• Máscara de sub-rede
• Configuração Automática
• Gateway Padrão
• Servidor DNS
• Servidor WINS
7 8

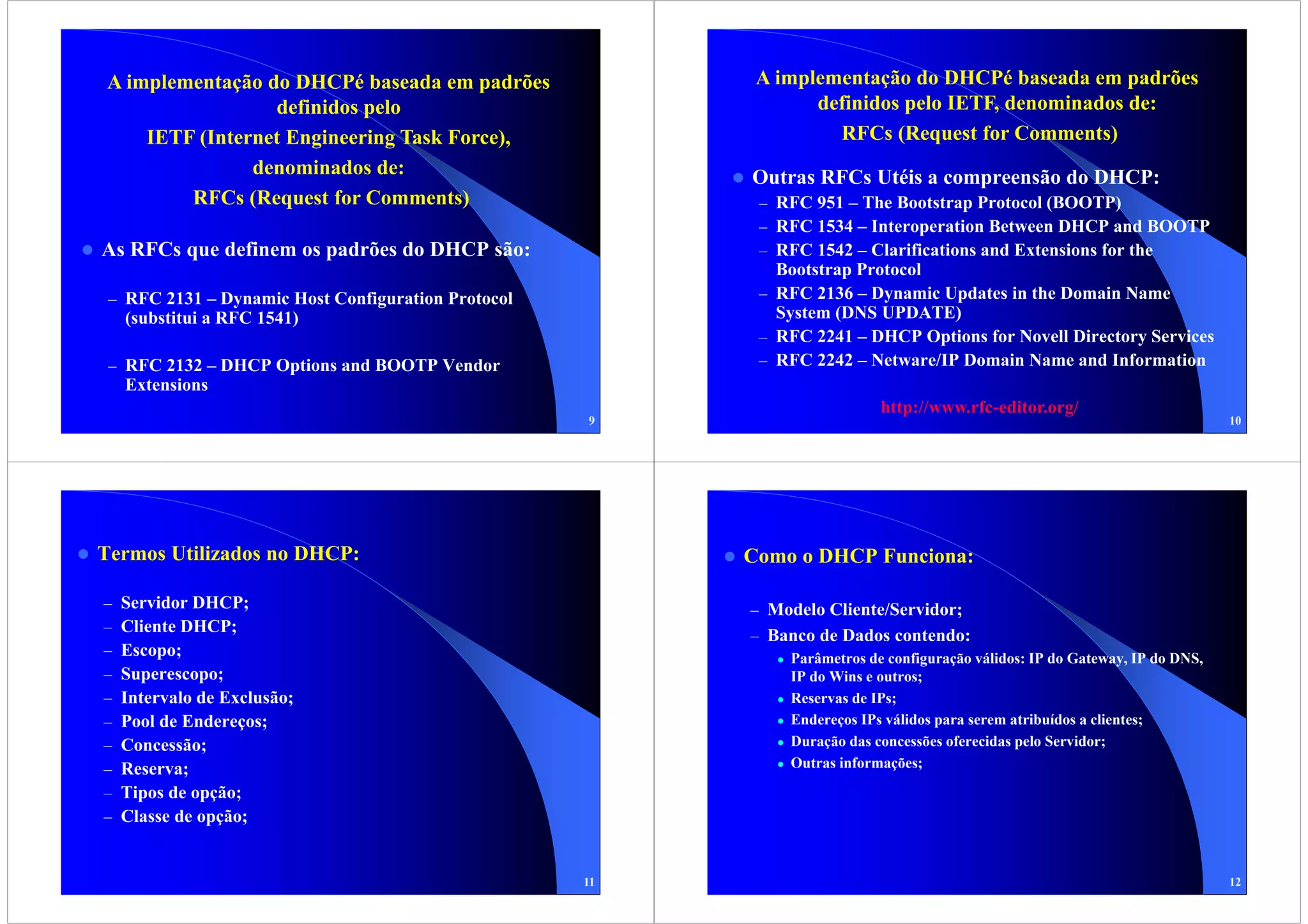

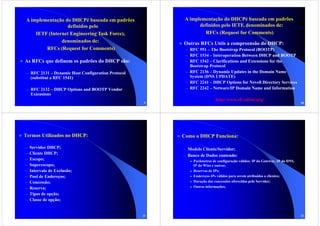

3. A implementação do DHCPé baseada em padrões A implementação do DHCPé baseada em padrões
definidos pelo definidos pelo IETF, denominados de:
IETF (Internet Engineering Task Force), RFCs (Request for Comments)
denominados de: Outras RFCs Utéis a compreensão do DHCP:
RFCs (Request for Comments) – RFC 951 – The Bootstrap Protocol (BOOTP)
– RFC 1534 – Interoperation Between DHCP and BOOTP
As RFCs que definem os padrões do DHCP são: – RFC 1542 – Clarifications and Extensions for the
Bootstrap Protocol
– RFC 2131 – Dynamic Host Configuration Protocol – RFC 2136 – Dynamic Updates in the Domain Name
(substitui a RFC 1541) System (DNS UPDATE)
– RFC 2241 – DHCP Options for Novell Directory Services
– RFC 2132 – DHCP Options and BOOTP Vendor – RFC 2242 – Netware/IP Domain Name and Information
Extensions
http://www.rfc-editor.org/
9 10
Termos Utilizados no DHCP: Como o DHCP Funciona:
– Servidor DHCP; – Modelo Cliente/Servidor;
– Cliente DHCP;
– Banco de Dados contendo:
– Escopo; Parâmetros de configuração válidos: IP do Gateway, IP do DNS,
– Superescopo; IP do Wins e outros;
– Intervalo de Exclusão; Reservas de IPs;
– Pool de Endereços; Endereços IPs válidos para serem atribuídos a clientes;
– Concessão; Duração das concessões oferecidas pelo Servidor;
– Reserva; Outras informações;
– Tipos de opção;
– Classe de opção;
11 12

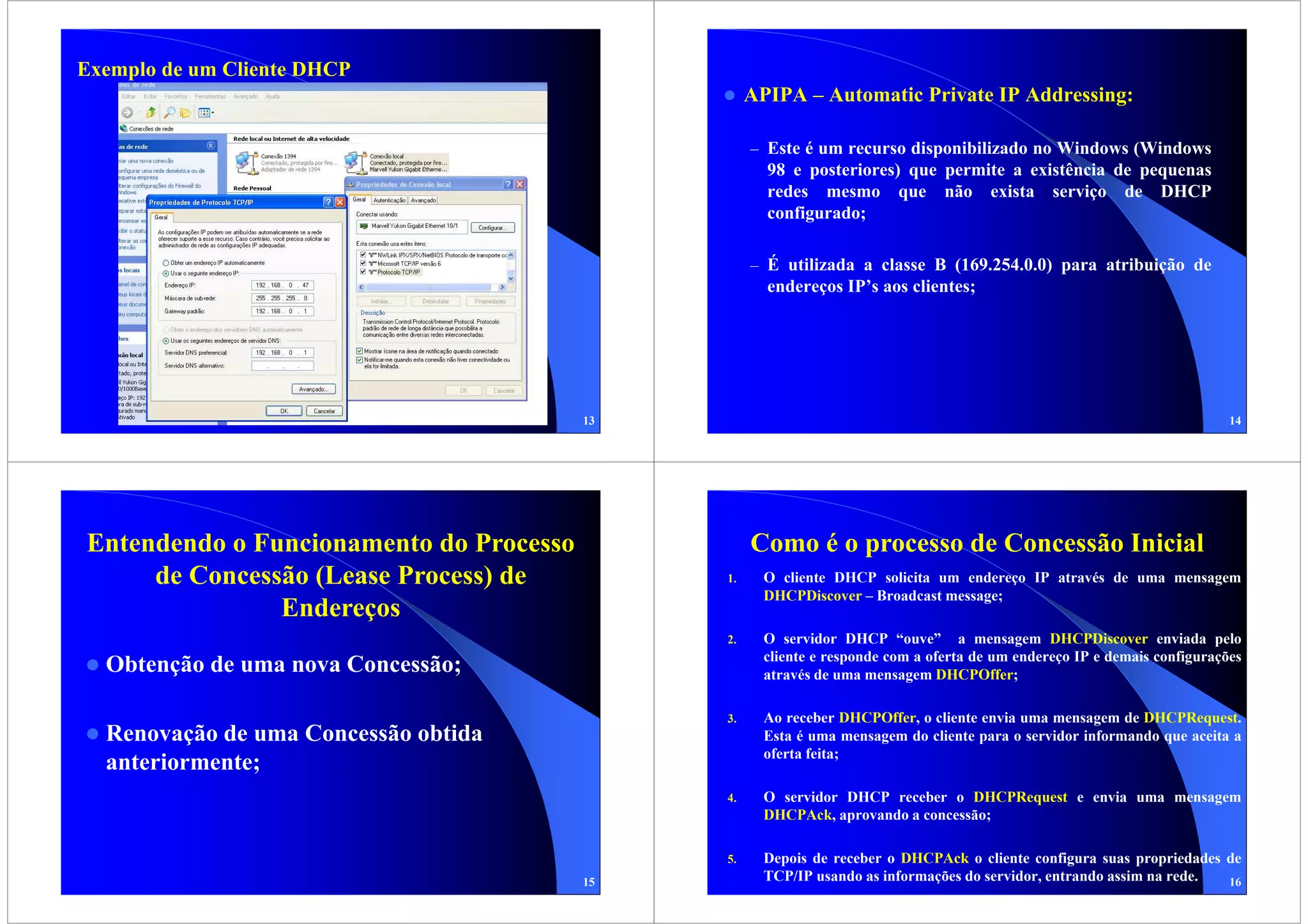

4. Exemplo de um Cliente DHCP
APIPA – Automatic Private IP Addressing:
– Este é um recurso disponibilizado no Windows (Windows
98 e posteriores) que permite a existência de pequenas
redes mesmo que não exista serviço de DHCP
configurado;
– É utilizada a classe B (169.254.0.0) para atribuição de
endereços IP’s aos clientes;
13 14
Entendendo o Funcionamento do Processo Como é o processo de Concessão Inicial
de Concessão (Lease Process) de 1. O cliente DHCP solicita um endereço IP através de uma mensagem
DHCPDiscover – Broadcast message;
Endereços
2. O servidor DHCP “ouve” a mensagem DHCPDiscover enviada pelo
cliente e responde com a oferta de um endereço IP e demais configurações
Obtenção de uma nova Concessão; através de uma mensagem DHCPOffer;
3. Ao receber DHCPOffer, o cliente envia uma mensagem de DHCPRequest.
Renovação de uma Concessão obtida Esta é uma mensagem do cliente para o servidor informando que aceita a
oferta feita;
anteriormente;
4. O servidor DHCP receber o DHCPRequest e envia uma mensagem
DHCPAck, aprovando a concessão;
5. Depois de receber o DHCPAck o cliente configura suas propriedades de
15 TCP/IP usando as informações do servidor, entrando assim na rede. 16

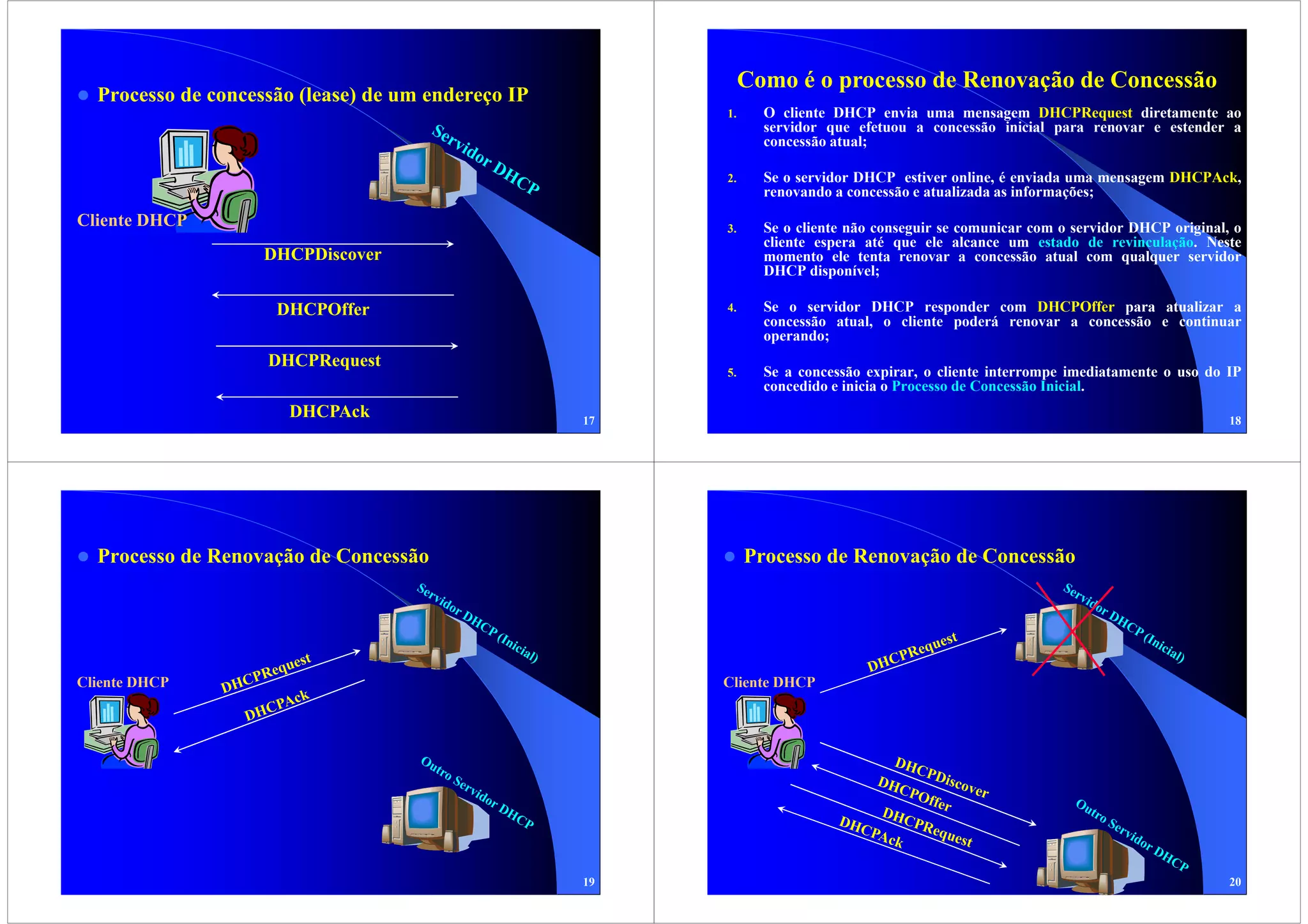

5. Como é o processo de Renovação de Concessão
Processo de concessão (lease) de um endereço IP
1. O cliente DHCP envia uma mensagem DHCPRequest diretamente ao
servidor que efetuou a concessão inicial para renovar e estender a
concessão atual;
2. Se o servidor DHCP estiver online, é enviada uma mensagem DHCPAck,
renovando a concessão e atualizada as informações;
Cliente DHCP 3. Se o cliente não conseguir se comunicar com o servidor DHCP original, o
cliente espera até que ele alcance um estado de revinculação. Neste
DHCPDiscover momento ele tenta renovar a concessão atual com qualquer servidor
DHCP disponível;
DHCPOffer 4. Se o servidor DHCP responder com DHCPOffer para atualizar a
concessão atual, o cliente poderá renovar a concessão e continuar
operando;
DHCPRequest
5. Se a concessão expirar, o cliente interrompe imediatamente o uso do IP
concedido e inicia o Processo de Concessão Inicial.
DHCPAck 17 18
Processo de Renovação de Concessão Processo de Renovação de Concessão
Cliente DHCP Cliente DHCP
19 20

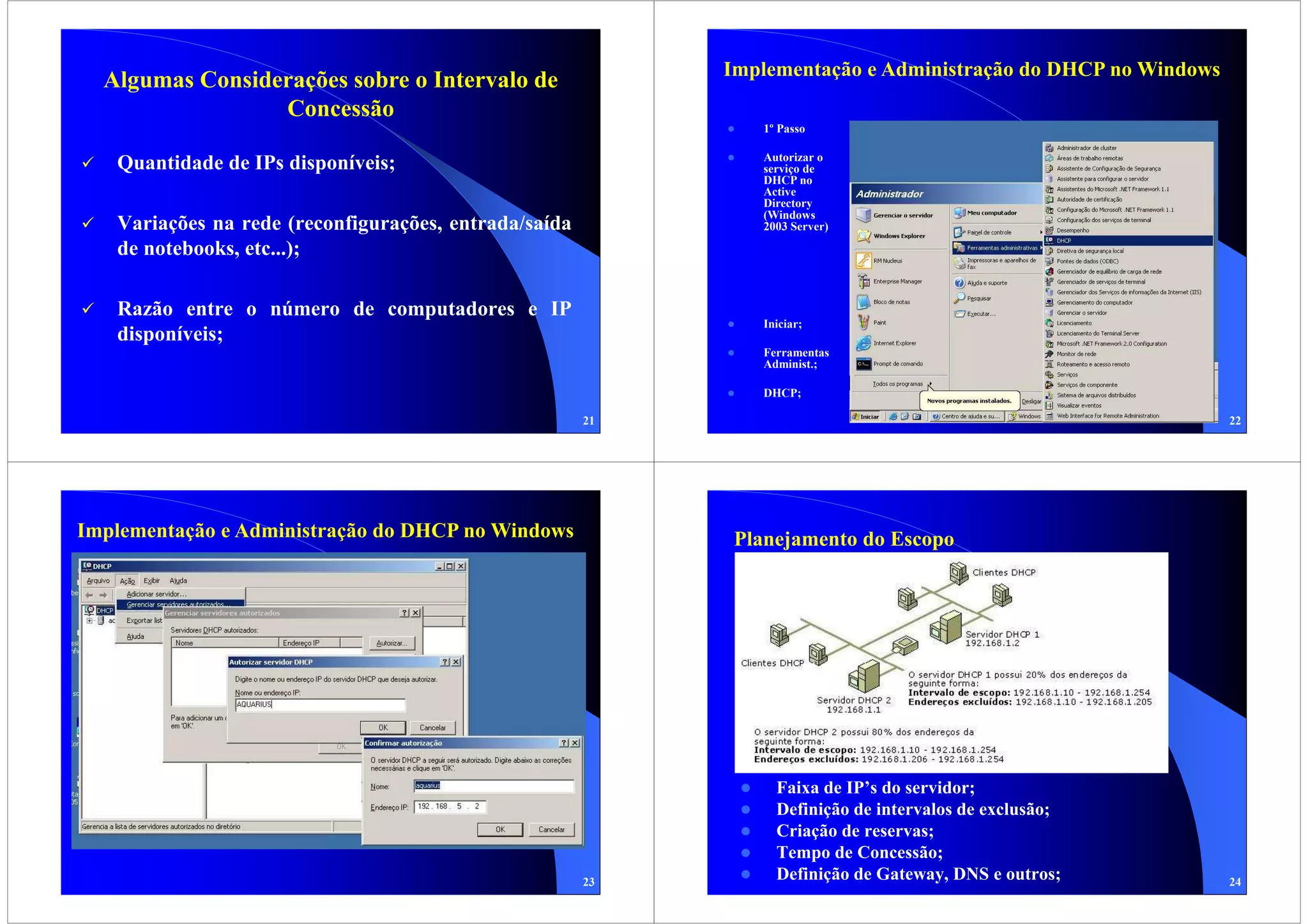

6. Implementação e Administração do DHCP no Windows
Algumas Considerações sobre o Intervalo de
Concessão
1º Passo
Autorizar o
Quantidade de IPs disponíveis; serviço de
DHCP no
Active
Directory
(Windows
Variações na rede (reconfigurações, entrada/saída 2003 Server)
de notebooks, etc...);
Razão entre o número de computadores e IP
Iniciar;
disponíveis;
Ferramentas
Administ.;
DHCP;
21 22
Implementação e Administração do DHCP no Windows Planejamento do Escopo
Faixa de IP’s do servidor;
Definição de intervalos de exclusão;
Criação de reservas;
Tempo de Concessão;
23
Definição de Gateway, DNS e outros; 24

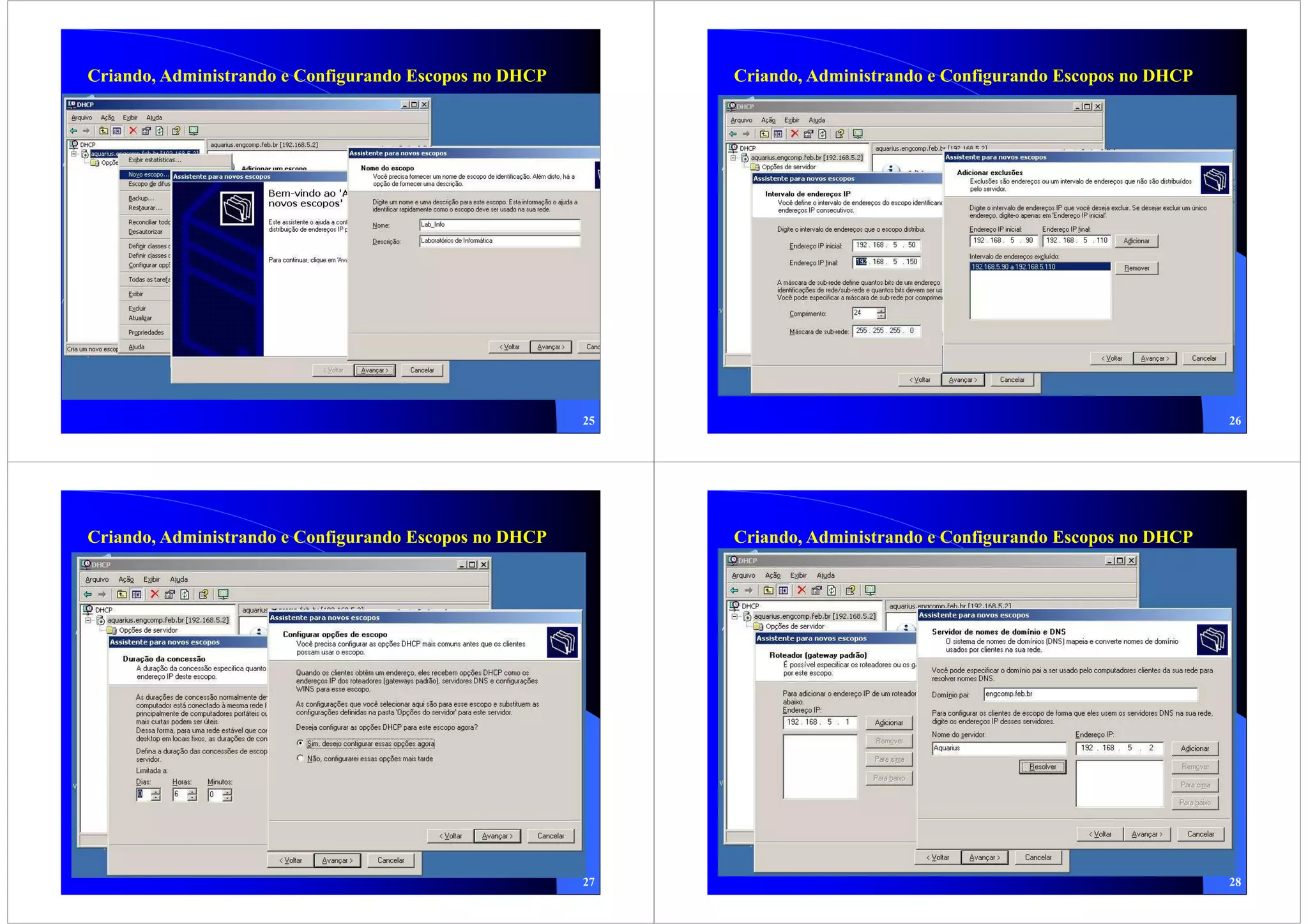

7. Criando, Administrando e Configurando Escopos no DHCP Criando, Administrando e Configurando Escopos no DHCP
25 26
Criando, Administrando e Configurando Escopos no DHCP Criando, Administrando e Configurando Escopos no DHCP
27 28

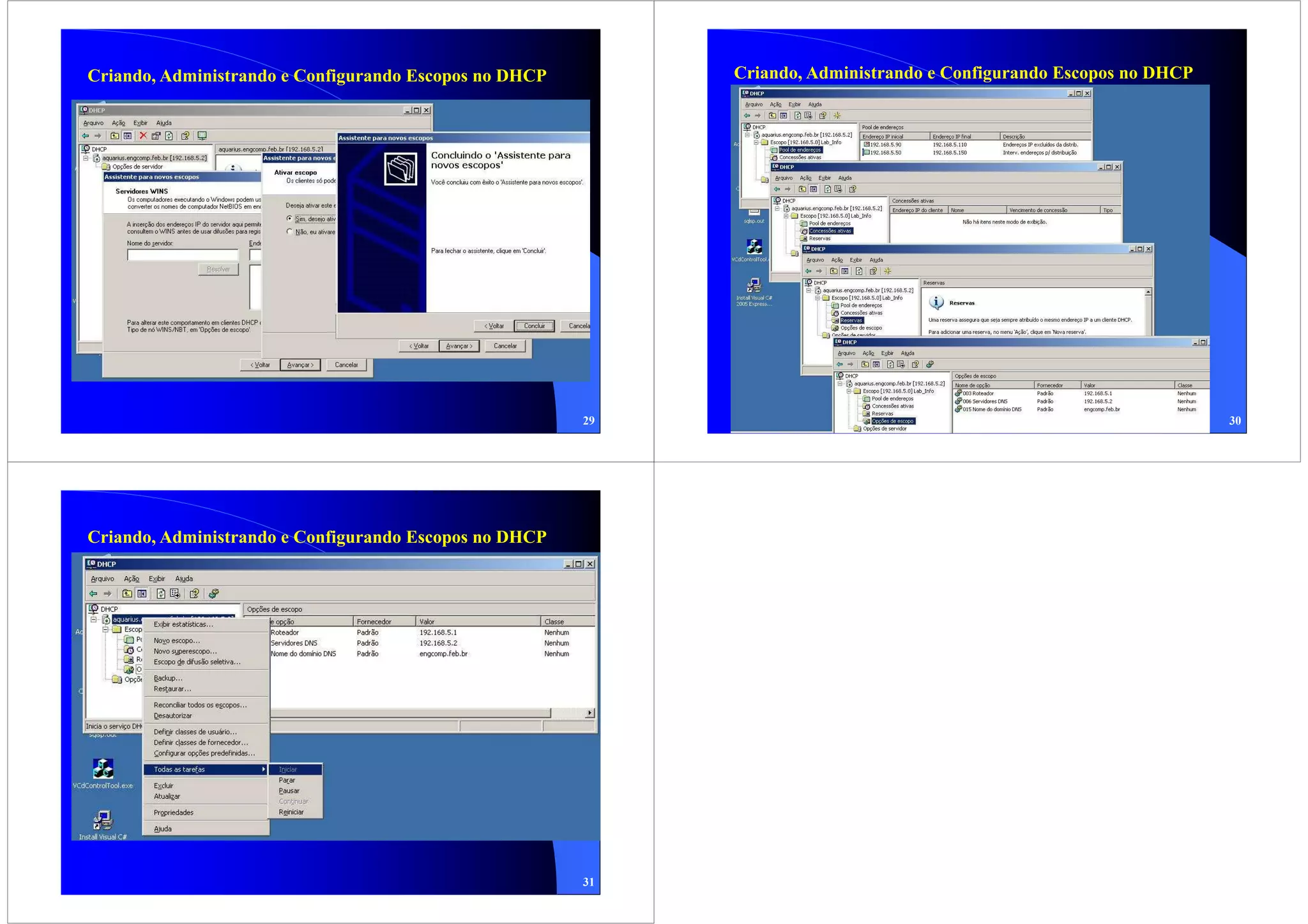

8. Criando, Administrando e Configurando Escopos no DHCP Criando, Administrando e Configurando Escopos no DHCP
29 30
Criando, Administrando e Configurando Escopos no DHCP
31
