Evolução das arquiteturas de datacenter
O documento discute a evolução das arquiteturas de datacenters, destacando o crescimento do tráfego IP global e os desafios relacionados a consumo de energia e refrigeração. Além disso, aborda a mudança de papéis na conectividade de dispositivos e a importância da virtualização para otimização da operação. O foco final está na construção de uma rede convergente e flat para garantir conectividade e eficiência nos datacenters do futuro.
Mais conteúdo relacionado
Semelhante a Evolução das arquiteturas de datacenter
Evolução das arquiteturas de datacenter
- 1. EVOLUÇÃO DAS ARQUITETURASDE DATACENTER Edson R. Cardoso ecardoso@binarionet.com.br

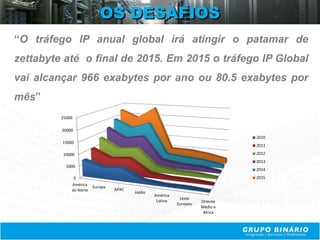

- 2. OS DESAFIOS “O tráfegoIP anual global irá atingir o patamar de zettabyte até o final de 2015. Em 2015 o tráfego IP Global vai alcançar 966 exabytes por ano ou 80.5 exabytes por mês” 25000 20000 2010 15000 2011 10000 2012 2013 5000 2014 0 2015 América Europa do Norte APAC Japão América Leste Latina Oriente Europeu Médio e Africa

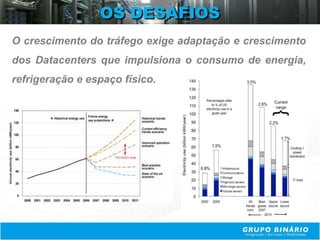

- 3. OS DESAFIOS O crescimentodo tráfego exige adaptação e crescimento dos Datacenters que impulsiona o consumo de energia, refrigeração e espaço físico.

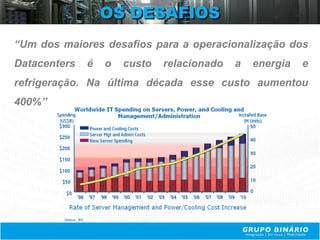

- 4. OS DESAFIOS “Um dosmaiores desafios para a operacionalização dos Datacenters é o custo relacionado a energia e refrigeração. Na última década esse custo aumentou 400%”

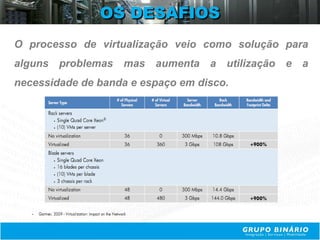

- 5. OS DESAFIOS O processode virtualização veio como solução para alguns problemas mas aumenta a utilização e a necessidade de banda e espaço em disco.

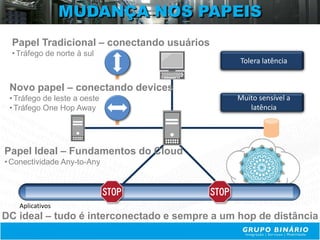

- 6. MUDANÇA NOS PAPEIS Papel Tradicional – conectando usuários • Tráfego de norte à sul Tolera latência Novo papel – conectando devices • Tráfego de leste a oeste Muito sensível a • Tráfego One Hop Away latência Papel Ideal – Fundamentos do Cloud • Conectividade Any-to-Any Aplicativos DC ideal – tudo é interconectado e sempre a um hop de distância

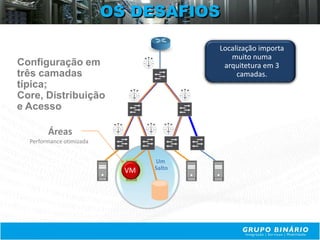

- 7. OS DESAFIOS Localização importa muito numa Configuração em arquitetura em 3 três camadas camadas. típica; Core, Distribuição e Acesso Áreas Performance otimizada Um VM Salto
- 8. COMPLEXIDADE OPERACIONAL Complexidade Operacional: Data Center Uma função entre os devices e interações Número de devices gerenciados • Cada switch é autonomo • 7 devices gerenciados Número de potenciais interações • Protocolos compartilhados • 21 potenciais interações N*(N-1) 2 *N = no. Devices gerenciados
- 9. A ARQUITETURA PADRÃO Arquitetura padrão em 3 camadas Ethernet Servers NAS FC Storage FC SAN

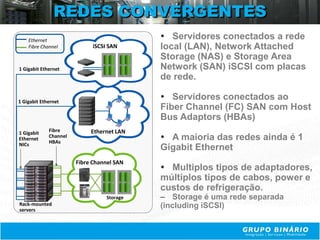

- 10. REDES CONVERGENTES Ethernet Servidores conectados a rede Fibre Channel iSCSI SAN local (LAN), Network Attached Storage (NAS) e Storage Area 1 Gigabit Ethernet Network (SAN) iSCSI com placas de rede. 1 Gigabit Ethernet Servidores conectados ao Fiber Channel (FC) SAN com Host Bus Adaptors (HBAs) 1 Gigabit Fibre Ethernet LAN Ethernet Channel HBAs A maioria das redes ainda é 1 NICs Gigabit Ethernet Fibre Channel SAN Multiplos tipos de adaptadores, múltiplos tipos de cabos, power e custos de refrigeração. Storage – Storage é uma rede separada Rack-mounted (including iSCSI) servers

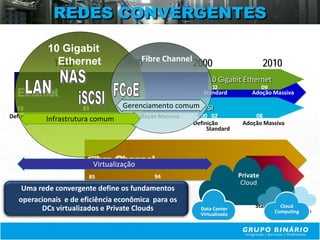

- 11. REDES CONVERGENTES 10 Gigabit 1980 Ethernet 1990Fibre Channel 2000 2010 10 Gigabit Ethernet 02 09 Ethernet Standard Adoção Massiva 73 83 Gerenciamento comum 93 iSCSI Definição Standard Adoção Massiva 00 02 08 Infrastrutura comum Definição Adoção Massiva Standard Fibre Channel Virtualização 85 94 03 Private FCoE Definição Standard Cloud Adoção Massiva Uma rede convergente define os fundamentos 07 09 ?? operacionais e de eficiência econômica para os Definição DCs virtualizados e Private Clouds Data Center Standard Cloud Adoção Massiva Computing Virtualizado

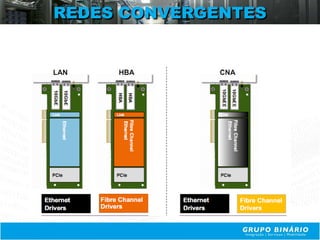

- 12.
- 13.

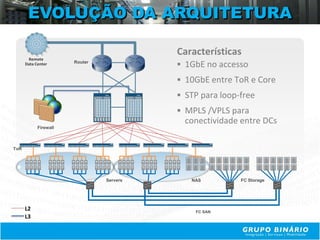

- 14. EVOLUÇÃO DA ARQUITETURA Características Remote Data Center Router 1GbE no accesso 10GbE entre ToR e Core STP para loop-free MPLS /VPLS para conectividade entre DCs Firewall ToR Servers NAS FC Storage L2 FC SAN L3

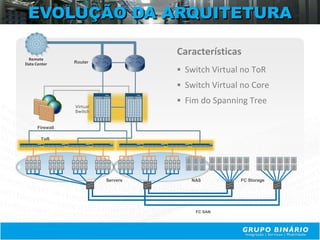

- 15. EVOLUÇÃO DA ARQUITETURA Características Remote Data Center Router Switch Virtual no ToR Switch Virtual no Core Fim do Spanning Tree Virtual Switch Firewall ToR Servers NAS FC Storage FC SAN

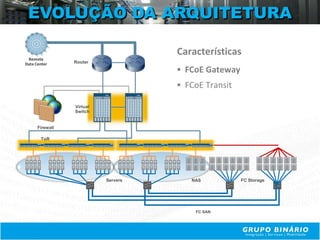

- 16. EVOLUÇÃO DA ARQUITETURA Características Remote Data Center Router FCoE Gateway FCoE Transit Virtual Switch Firewall ToR Servers NAS FC Storage FC SAN
- 17. O FUTURO Uma Network Flat,conectividade any-to-any

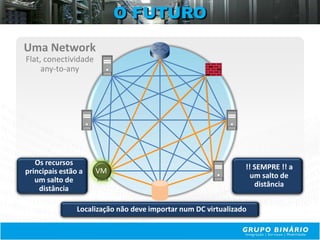

- 18. O FUTURO Uma Network Flat,conectividade any-to-any Os recursos VM !! SEMPRE !! a principais estão a um salto de um salto de distância distância Localização não deve importar num DC virtualizado
- 19. O FUTURO Uma Network Single device Flat, conectividade N=1 any-to-any Switch Fabric Switch Plano de Dados Fabric Flat Any-to-any Plano de Controle Único device Compartilhado Performance e Simplicidade Single switch does not scale como se fosse um único Single point of failure switch

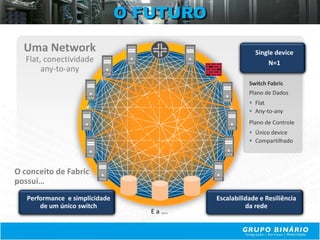

- 20. O FUTURO Uma Network Single device Flat, conectividade N=1 any-to-any Switch Fabric Plano de Dados Flat Any-to-any Plano de Controle Único device Compartilhado O conceito de Fabric possui… Performance e simplicidade Escalabilidade e Resiliência de um único switch da rede E a ….
- 21.
