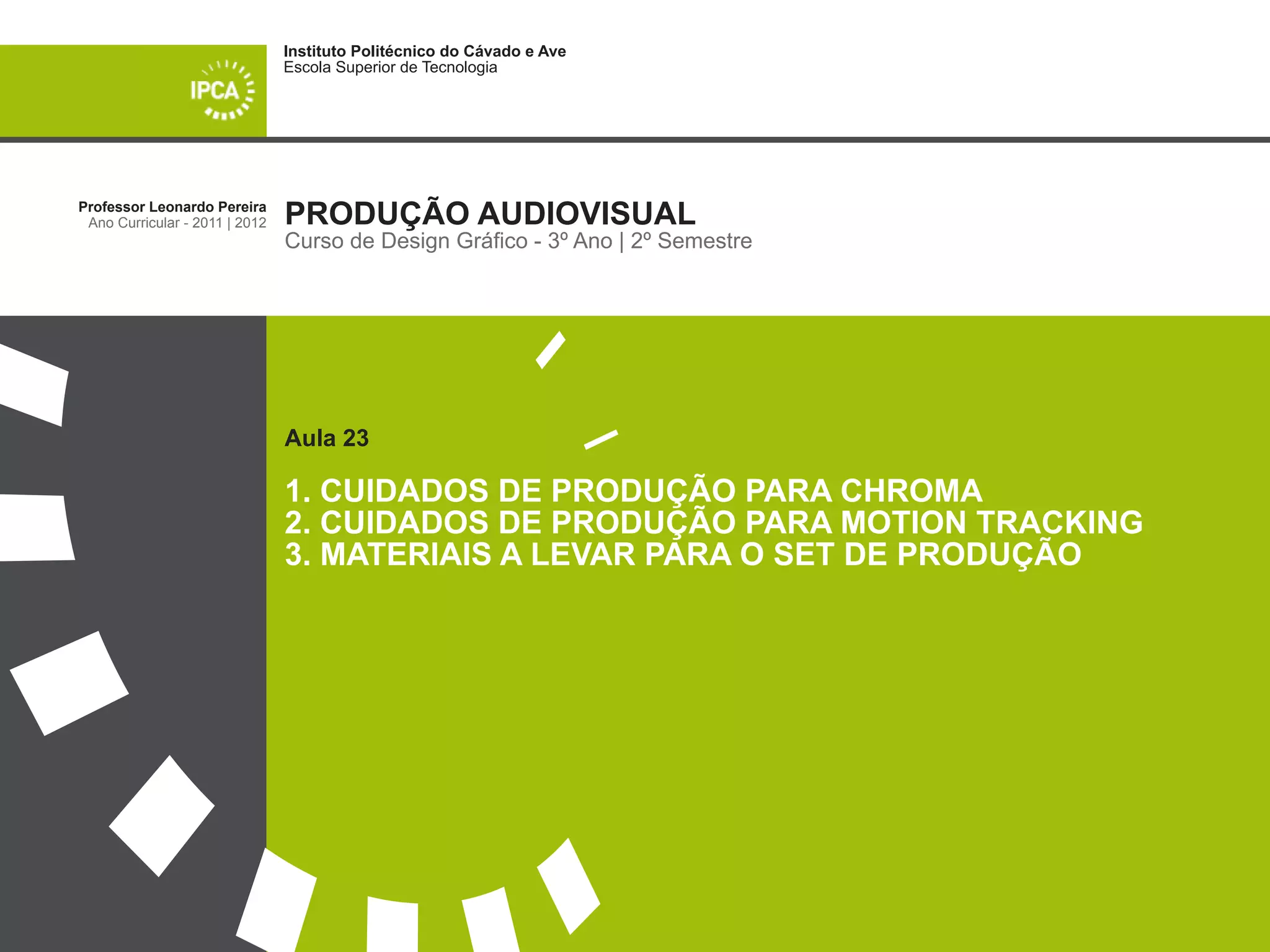

Cuidados de Produção de chroma e tracking

Instituto Politécnico do Cávado e Ave
Escola Superior de Tecnologia

Professor Leonardo Pereira
Ano Curricular - 2011 | 2012 PRODUÇÃO AUDIOVISUAL
Curso de Design Gráfico - 3º Ano | 2º Semestre

Aula 23

1. CUIDADOS DE PRODUÇÃO PARA CHROMA
2. CUIDADOS DE PRODUÇÃO PARA MOTION TRACKING
3. MATERIAIS A LEVAR PARA O SET DE PRODUÇÃO

Instituto Politécnico do Cávado e Ave Produção Audiovisual
Escola Superior de Tecnologia Ano letivo - 2011 | 2012 || Professor Leonardo Pereira

01
Cuidados de Produção para Chroma Keying

e-mail: leonardpeartree@gmail.com | Skype: leonardpeartree

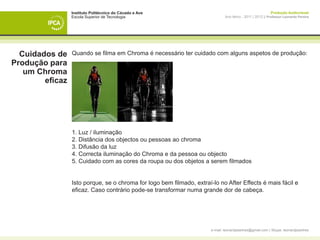

Cuidados de Quando se filma em Chroma é necessário ter cuidado com alguns aspetos de produção:
Produção para
um Chroma
eficaz

1. Luz / iluminação
2. Distância dos objectos ou pessoas ao chroma
3. Difusão da luz
4. Correcta iluminação do Chroma e da pessoa ou objecto
5. Cuidado com as cores da roupa ou dos objetos a serem filmados

Isto porque, se o chroma for logo bem filmado, extraí-lo no After Effects é mais fácil e
eficaz. Caso contrário pode-se transformar numa grande dor de cabeça.

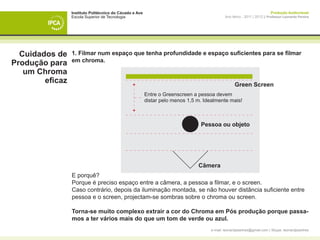

Cuidados de 1. Filmar num espaço que tenha profundidade e espaço suficientes para se filmar
em chroma.
Produção para
um Chroma
eficaz Green Screen
Entre o Greenscreen a pessoa devem
distar pelo menos 1,5 m. Idealmente mais!

Pessoa ou objeto

Câmera
E porquê?
Porque é preciso espaço entre a câmera, a pessoa a filmar, e o screen.
Caso contrário, depois da iluminação montada, se não houver distância suficiente entre
pessoa e o screen, projectam-se sombras sobre o chroma ou screen.

Torna-se muito complexo extrair a cor do Chroma em Pós produção porque passa-
mos a ter vários mais do que um tom de verde ou azul.

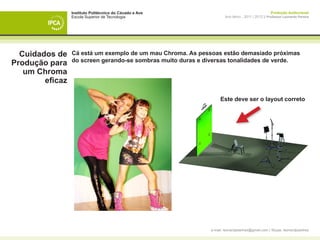

Cuidados de Cá está um exemplo de um mau Chroma. As pessoas estão demasiado próximas
do screen gerando-se sombras muito duras e diversas tonalidades de verde.
Produção para
um Chroma
eficaz

Este deve ser o layout correto

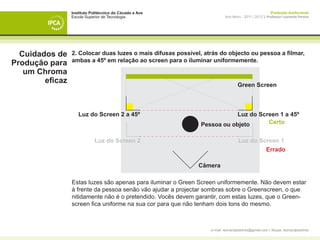

Cuidados de 2. Colocar duas luzes o mais difusas possível, atrás do objecto ou pessoa a filmar,
ambas a 45º em relação ao screen para o iluminar uniformemente.
Produção para
um Chroma
eficaz Green Screen

Luz do Screen 2 a 45º Luz do Screen 1 a 45º
Pessoa ou objeto Certo

Luz do Screen 2 Luz do Screen 1
Errado

Câmera

Estas luzes são apenas para iluminar o Green Screen uniformemente. Não devem estar
à frente da pessoa senão vão ajudar a projectar sombras sobre o Greenscreen, o que
nitidamente não é o pretendido. Vocês devem garantir, com estas luzes, que o Green-
screen fica uniforme na sua cor para que não tenham dois tons do mesmo.

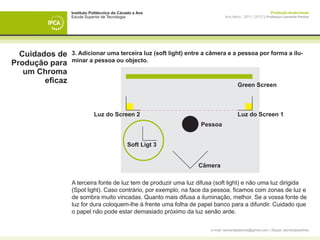

Cuidados de 3. Adicionar uma terceira luz (soft light) entre a câmera e a pessoa por forma a ilu-
minar a pessoa ou objecto.
Produção para
um Chroma
eficaz Green Screen

Luz do Screen 2 Luz do Screen 1
Pessoa

Soft Ligt 3

Câmera

A terceira fonte de luz tem de produzir uma luz difusa (soft light) e não uma luz dirigida
(Spot light). Caso contrário, por exemplo, na face da pessoa, ficamos com zonas de luz e
de sombra muito vincadas. Quanto mais difusa a iluminação, melhor. Se a vossa fonte de
luz for dura coloquem-lhe à frente uma folha de papel banco para a difundir. Cuidado que
o papel não pode estar demasiado próximo da luz senão arde.

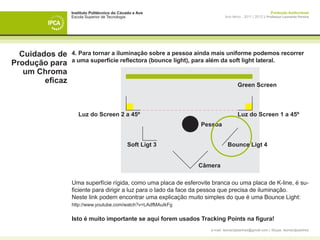

Cuidados de 4. Para tornar a iluminação sobre a pessoa ainda mais uniforme podemos recorrer
a uma superfície reflectora (bounce light), para além da soft light lateral.
Produção para
um Chroma
eficaz Green Screen

Luz do Screen 2 a 45º Luz do Screen 1 a 45º
Pessoa

Soft Ligt 3 Bounce Ligt 4

Câmera

Uma superfície rígida, como uma placa de esferovite branca ou uma placa de K-line, é su-
ficiente para dirigir a luz para o lado da face da pessoa que precisa de iluminação.
Neste link podem encontrar uma explicação muito simples do que é uma Bounce Light:
http://www.youtube.com/watch?v=LAdfMAuIkFg

Isto é muito importante se aqui forem usados Tracking Points na figura!

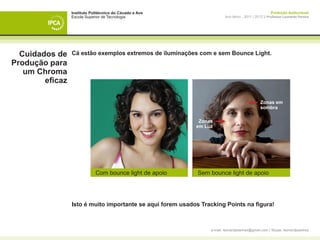

Cuidados de Cá estão exemplos extremos de iluminações com e sem Bounce Light.
Produção para
um Chroma
eficaz

Zonas em
sombra

Zonas
em Luz

Com bounce light de apoio Sem bounce light de apoio

Isto é muito importante se aqui forem usados Tracking Points na figura!

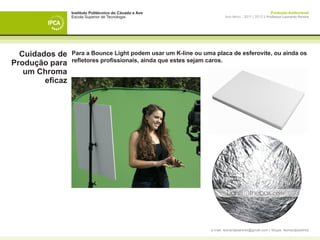

Cuidados de Para a Bounce Light podem usar um K-line ou uma placa de esferovite, ou ainda os
refletores profissionais, ainda que estes sejam caros.
Produção para
um Chroma
eficaz

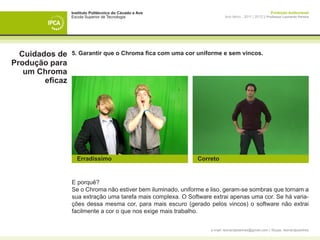

Cuidados de 5. Garantir que o Chroma fica com uma cor uniforme e sem vincos.
Produção para
um Chroma
eficaz

Erradíssimo Correto

E porquê?
Se o Chroma não estiver bem iluminado, uniforme e liso, geram-se sombras que tornam a
sua extração uma tarefa mais complexa. O Software extrai apenas uma cor. Se há varia-
ções dessa mesma cor, para mais escuro (gerado pelos vincos) o software não extrai
facilmente a cor o que nos exige mais trabalho.

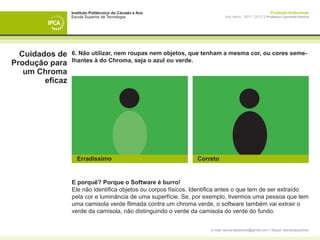

Cuidados de 6. Não utilizar, nem roupas nem objetos, que tenham a mesma cor, ou cores seme-
lhantes à do Chroma, seja o azul ou verde.
Produção para
um Chroma
eficaz

Erradíssimo Correto

E porquê? Porque o Software é burro!
Ele não identifica objetos ou corpos físicos. Identifica antes o que tem de ser extraído
pela cor e luminância de uma superfície. Se, por exemplo, tivermos uma pessoa que tem
uma camisola verde filmada contra um chroma verde, o software também vai extrair o
verde da camisola, não distinguindo o verde da camisola do verde do fundo.

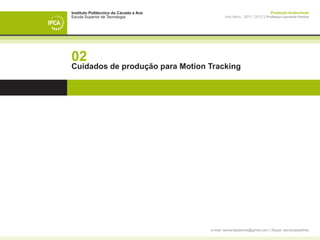

02
Cuidados de produção para Motion Tracking

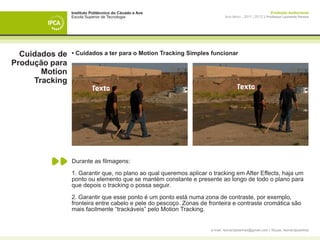

Cuidados de • Cuidados a ter para o Motion Tracking Simples funcionar
Produção para
Motion
Tracking

Durante as filmagens:

1. Garantir que, no plano ao qual queremos aplicar o tracking em After Effects, haja um
ponto ou elemento que se mantém constante e presente ao longo de todo o plano para
que depois o tracking o possa seguir.

2. Garantir que esse ponto é um ponto está numa zona de contraste, por exemplo,
fronteira entre cabelo e pele do pescoço. Zonas de fronteira e contraste cromática são
mais facilmente “trackáveis” pelo Motion Tracking.

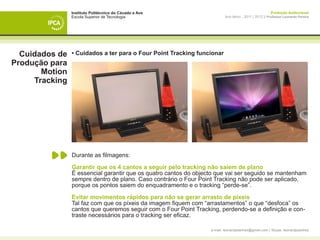

Cuidados de • Cuidados a ter para o Four Point Tracking funcionar
Produção para
Motion
Tracking

Durante as filmagens:

Garantir que os 4 cantos a seguir pelo tracking não saiem de plano
É essencial garantir que os quatro cantos do objecto que vai ser seguido se mantenham
sempre dentro de plano. Caso contrário o Four Point Tracking não pode ser aplicado,
porque os pontos saiem do enquadramento e o tracking “perde-se”.

Evitar movimentos rápidos para não se gerar arrasto de píxeis
Tal faz com que os píxeis da imagem fiquem com “arrastamentos” o que “desfoca” os
cantos que queremos seguir com o Four Point Tracking, perdendo-se a definição e con-
traste necessários para o tracking ser eficaz.

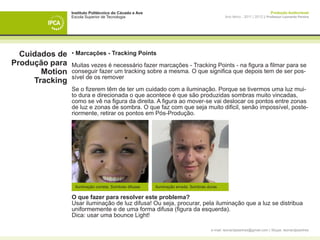

Cuidados de • Marcações - Tracking Points
Produção para Muitas vezes é necessário fazer marcações - Tracking Points - na figura a filmar para se
Motion conseguir fazer um tracking sobre a mesma. O que significa que depois tem de ser pos-
sível de os remover
Tracking
Se o fizerem têm de ter um cuidado com a iluminação. Porque se tivermos uma luz mui-
to dura e direcionada o que acontece é que são produzidas sombras muito vincadas,
como se vê na figura da direita. A figura ao mover-se vai deslocar os pontos entre zonas
de luz e zonas de sombra. O que faz com que seja muito dificil, senão impossível, poste-
riormente, retirar os pontos em Pós-Produção.

Iluminação correta: Sombras difusas Iluminação errada: Sombras duras

O que fazer para resolver este problema?
Usar iluminação de luz difusa! Ou seja, procurar, pela iluminação que a luz se distribua
uniformemente e de uma forma difusa (figura da esquerda).
Dica: usar uma bounce Light!

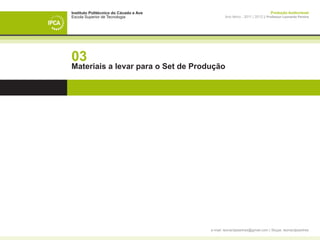

03
Materiais a levar para o Set de Produção

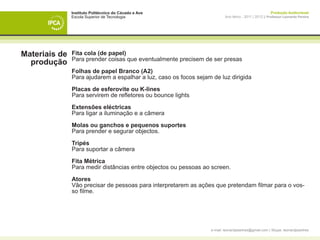

Materiais de Fita cola (de papel)
Para prender coisas que eventualmente precisem de ser presas
produção
Folhas de papel Branco (A2)
Para ajudarem a espalhar a luz, caso os focos sejam de luz dirigida

Placas de esferovite ou K-lines
Para servirem de refletores ou bounce lights

Extensões eléctricas
Para ligar a iluminação e a câmera

Molas ou ganchos e pequenos suportes
Para prender e segurar objectos.

Tripés
Para suportar a câmera

Fita Métrica
Para medir distâncias entre objectos ou pessoas ao screen.

Atores
Vão precisar de pessoas para interpretarem as ações que pretendam filmar para o vos-
so filme.
