Informática I

       HARDWARE

          Profª Soraia Rocha

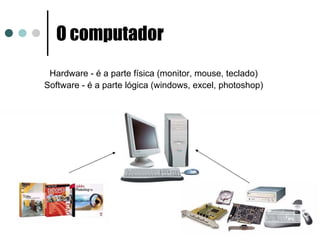

O computador
 Hardware - é a parte física (monitor, mouse, teclado)
Software - é a parte lógica (windows, excel, photoshop)

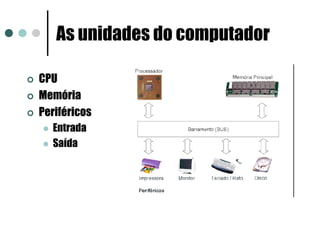

As unidades do computador

CPU
Memória
Periféricos
  Entrada
  Saída

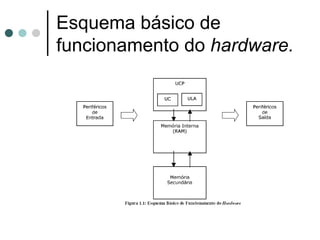

Esquema básico de
funcionamento do hardware.

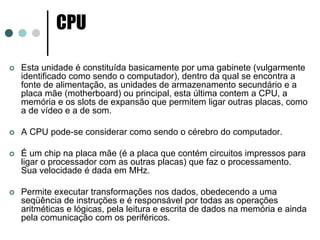

CPU

Esta unidade é constituída basicamente por uma gabinete (vulgarmente
identificado como sendo o computador), dentro da qual se encontra a
fonte de alimentação, as unidades de armazenamento secundário e a
placa mãe (motherboard) ou principal, esta última contem a CPU, a
memória e os slots de expansão que permitem ligar outras placas, como
a de vídeo e a de som.

A CPU pode-se considerar como sendo o cérebro do computador.

É um chip na placa mãe (é a placa que contém circuitos impressos para
ligar o processador com as outras placas) que faz o processamento.
Sua velocidade é dada em MHz.

Permite executar transformações nos dados, obedecendo a uma
seqüência de instruções e é responsável por todas as operações
aritméticas e lógicas, pela leitura e escrita de dados na memória e ainda
pela comunicação com os periféricos.

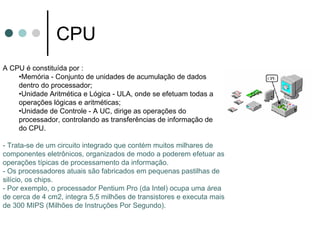

CPU
A CPU é constituída por :
    •Memória - Conjunto de unidades de acumulação de dados
    dentro do processador;
    •Unidade Aritmética e Lógica - ULA, onde se efetuam todas as
    operações lógicas e aritméticas;
    •Unidade de Controle - A UC, dirige as operações do
    processador, controlando as transferências de informação dentro
    do CPU.

- Trata-se de um circuito integrado que contém muitos milhares de
componentes eletrônicos, organizados de modo a poderem efetuar as
operações típicas de processamento da informação.
- Os processadores atuais são fabricados em pequenas pastilhas de
silício, os chips.
- Por exemplo, o processador Pentium Pro (da Intel) ocupa uma área
de cerca de 4 cm2, integra 5,5 milhões de transistores e executa mais
de 300 MIPS (Milhões de Instruções Por Segundo).
Memória

É a unidade de armazenamento dos dados e programas.

A memória é um órgão interno reutilizável, isto é, podemos modificar o
seu conteúdo em conformidade com as necessidades do processamento.

São duas as funções básicas da memória:
   armazenar os programas necessários ao controle do funcionamento
   do computador e à execução das tarefas pretendidas;
   armazenar temporariamente os dados a serem processados e os
   resultados intermédios (ou finais) do processamento.

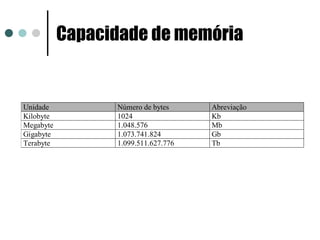

Capacidade de memória


Unidade          Número de bytes     Abreviação
Kilobyte         1024                Kb
Megabyte         1.048.576           Mb
Gigabyte         1.073.741.824       Gb
Terabyte         1.099.511.627.776   Tb

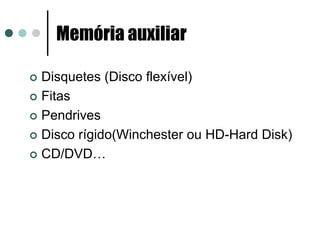

Memória auxiliar

Disquetes (Disco flexível)
Fitas
Pendrives
Disco rígido(Winchester ou HD-Hard Disk)
CD/DVD…

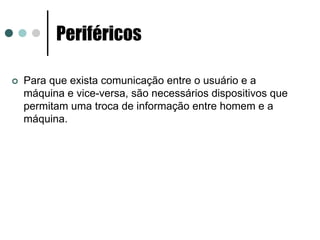

Periféricos

Para que exista comunicação entre o usuário e a
máquina e vice-versa, são necessários dispositivos que
permitam uma troca de informação entre homem e a
máquina.

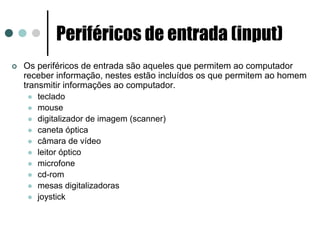

Periféricos de entrada (input)
Os periféricos de entrada são aqueles que permitem ao computador
receber informação, nestes estão incluídos os que permitem ao homem
transmitir informações ao computador.
    teclado
    mouse
    digitalizador de imagem (scanner)
    caneta óptica
    câmara de vídeo
    leitor óptico
    microfone
    cd-rom
    mesas digitalizadoras
    joystick

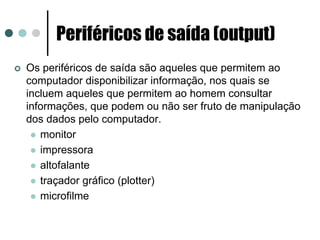

Periféricos de saída (output)
Os periféricos de saída são aqueles que permitem ao
computador disponibilizar informação, nos quais se
incluem aqueles que permitem ao homem consultar
informações, que podem ou não ser fruto de manipulação
dos dados pelo computador.
   monitor
   impressora
   altofalante
   traçador gráfico (plotter)
   microfilme

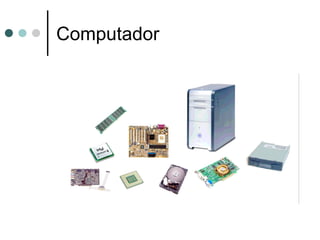

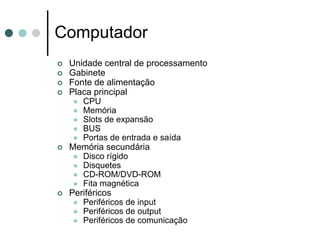

Computador
Computador
 Unidade central de processamento
 Gabinete
 Fonte de alimentação
 Placa principal
    CPU
    Memória
    Slots de expansão
    BUS
    Portas de entrada e saída
 Memória secundária
    Disco rígido
    Disquetes
    CD-ROM/DVD-ROM
    Fita magnética
 Periféricos
    Periféricos de input
    Periféricos de output
    Periféricos de comunicação

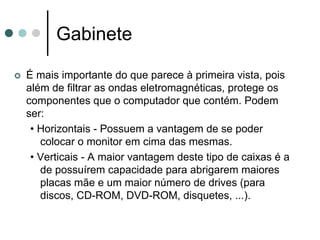

Gabinete

É mais importante do que parece à primeira vista, pois
além de filtrar as ondas eletromagnéticas, protege os
componentes que o computador que contém. Podem
ser:
 • Horizontais - Possuem a vantagem de se poder
   colocar o monitor em cima das mesmas.
 • Verticais - A maior vantagem deste tipo de caixas é a
   de possuírem capacidade para abrigarem maiores
   placas mãe e um maior número de drives (para
   discos, CD-ROM, DVD-ROM, disquetes, ...).
Fonte de alimentação
Transforma e divide a corrente alternada de
forma a fornecer a energia ao sistema.
Assim converte os 220V que se encontram
na tomada em várias saídas de corrente
contínua : +5V, +12V e -12V. Normalmente
vem equipada com uma ventoinha (cooler)
para dissipar o calor que gera.
Placa mãe

A placa mãe é onde se encontra implantado a
CPU, a memória RAM, o barramento e os
slots de expansão.
Esta deve dar possibilidade de adicionar
outras placas sem ter de ser removida da
caixa.
CPU
O desempenho de um computador depende em grande
parte do desempenho do processador. A velocidade de
um processador mede-se em Mhz, mas serve apenas
para comparar processadores idênticos, visto que em
processadores diferentes um processador que funcione
por exemplo a 1.8Ghz pode ser mais rápido que um a
2.1Ghz. Atualmente existem vários processadores
disponíveis para o PC entre os quais o Intel Pentium IV e
o AMD Athlon XP, Intel Pentium M, entre outros.

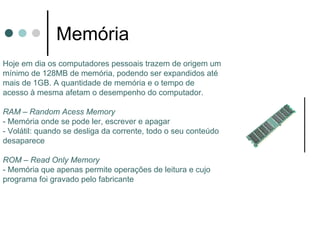

Memória
Hoje em dia os computadores pessoais trazem de origem um
mínimo de 128MB de memória, podendo ser expandidos até
mais de 1GB. A quantidade de memória e o tempo de
acesso à mesma afetam o desempenho do computador.

RAM – Random Acess Memory
- Memória onde se pode ler, escrever e apagar
- Volátil: quando se desliga da corrente, todo o seu conteúdo
desaparece

ROM – Read Only Memory
- Memória que apenas permite operações de leitura e cujo
programa foi gravado pelo fabricante

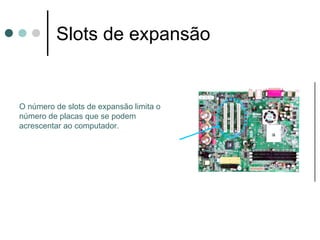

Slots de expansão


O número de slots de expansão limita o
número de placas que se podem
acrescentar ao computador.

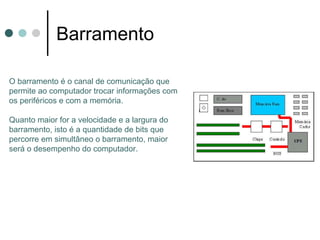

Barramento

O barramento é o canal de comunicação que
permite ao computador trocar informações com
os periféricos e com a memória.

Quanto maior for a velocidade e a largura do
barramento, isto é a quantidade de bits que
percorre em simultâneo o barramento, maior
será o desempenho do computador.

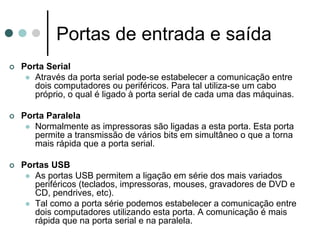

Portas de entrada e saída
Porta Serial
   Através da porta serial pode-se estabelecer a comunicação entre
   dois computadores ou periféricos. Para tal utiliza-se um cabo
   próprio, o qual é ligado à porta serial de cada uma das máquinas.

Porta Paralela
   Normalmente as impressoras são ligadas a esta porta. Esta porta
   permite a transmissão de vários bits em simultâneo o que a torna
   mais rápida que a porta serial.

Portas USB
   As portas USB permitem a ligação em série dos mais variados
   periféricos (teclados, impressoras, mouses, gravadores de DVD e
   CD, pendrives, etc).
   Tal como a porta série podemos estabelecer a comunicação entre
   dois computadores utilizando esta porta. A comunicação é mais
   rápida que na porta serial e na paralela.

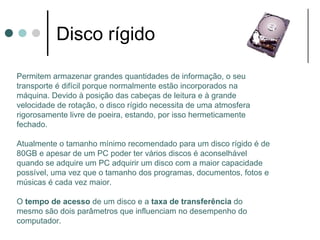

Disco rígido

Permitem armazenar grandes quantidades de informação, o seu
transporte é difícil porque normalmente estão incorporados na
máquina. Devido à posição das cabeças de leitura e à grande
velocidade de rotação, o disco rígido necessita de uma atmosfera
rigorosamente livre de poeira, estando, por isso hermeticamente
fechado.

Atualmente o tamanho mínimo recomendado para um disco rígido é de
80GB e apesar de um PC poder ter vários discos é aconselhável
quando se adquire um PC adquirir um disco com a maior capacidade
possível, uma vez que o tamanho dos programas, documentos, fotos e
músicas é cada vez maior.

O tempo de acesso de um disco e a taxa de transferência do
mesmo são dois parâmetros que influenciam no desempenho do
computador.

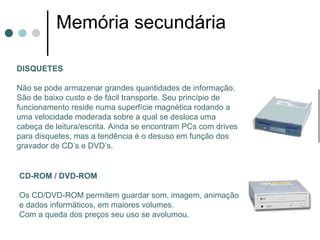

Memória secundária

DISQUETES

Não se pode armazenar grandes quantidades de informação.
São de baixo custo e de fácil transporte. Seu princípio de
funcionamento reside numa superfície magnética rodando a
uma velocidade moderada sobre a qual se desloca uma
cabeça de leitura/escrita. Ainda se encontram PCs com drives
para disquetes, mas a tendência é o desuso em função dos
gravador de CD’s e DVD’s.


CD-ROM / DVD-ROM

Os CD/DVD-ROM permitem guardar som, imagem, animação
e dados informáticos, em maiores volumes.
Com a queda dos preços seu uso se avolumou.

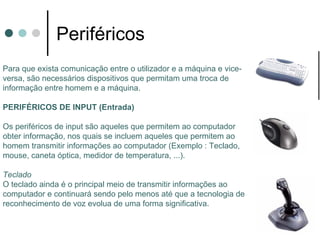

Periféricos
Para que exista comunicação entre o utilizador e a máquina e vice-
versa, são necessários dispositivos que permitam uma troca de
informação entre homem e a máquina.

PERIFÉRICOS DE INPUT (Entrada)

Os periféricos de input são aqueles que permitem ao computador
obter informação, nos quais se incluem aqueles que permitem ao
homem transmitir informações ao computador (Exemplo : Teclado,
mouse, caneta óptica, medidor de temperatura, ...).

Teclado
O teclado ainda é o principal meio de transmitir informações ao
computador e continuará sendo pelo menos até que a tecnologia de
reconhecimento de voz evolua de uma forma significativa.

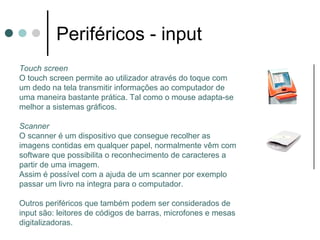

Periféricos - input
Touch screen
O touch screen permite ao utilizador através do toque com
um dedo na tela transmitir informações ao computador de
uma maneira bastante prática. Tal como o mouse adapta-se
melhor a sistemas gráficos.

Scanner
O scanner é um dispositivo que consegue recolher as
imagens contidas em qualquer papel, normalmente vêm com
software que possibilita o reconhecimento de caracteres a
partir de uma imagem.
Assim é possível com a ajuda de um scanner por exemplo
passar um livro na integra para o computador.

Outros periféricos que também podem ser considerados de
input são: leitores de códigos de barras, microfones e mesas
digitalizadoras.

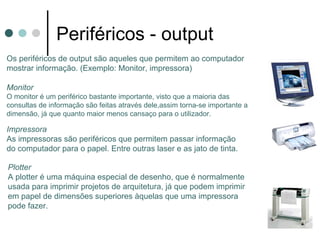

Periféricos - output
Os periféricos de output são aqueles que permitem ao computador
mostrar informação. (Exemplo: Monitor, impressora)

Monitor
O monitor é um periférico bastante importante, visto que a maioria das
consultas de informação são feitas através dele,assim torna-se importante a
dimensão, já que quanto maior menos cansaço para o utilizador.

Impressora
As impressoras são periféricos que permitem passar informação
do computador para o papel. Entre outras laser e as jato de tinta.

Plotter
A plotter é uma máquina especial de desenho, que é normalmente
usada para imprimir projetos de arquitetura, já que podem imprimir
em papel de dimensões superiores àquelas que uma impressora
pode fazer.
Periféricos - comunicação

Modem
O modem possibilita ao utilizador comunicar com outros
computadores e por conseguinte com as pessoas ligadas ao
mesmo, em qualquer parte do mundo, nomeadamente
através da internet.

Placa de Rede
As placas de rede permitem interligar vários computadores,
de tal forma que os recursos existentes em qualquer
computador podem ser partilhados pelos vários usuários.
Estudo de Caso



    Nova Biblioteca

3 info 2_hardware_apresentacao

  • 1.
    Informática I HARDWARE Profª Soraia Rocha
  • 2.
    O computador Hardware- é a parte física (monitor, mouse, teclado) Software - é a parte lógica (windows, excel, photoshop)
  • 3.
    As unidades docomputador CPU Memória Periféricos Entrada Saída
  • 4.
  • 5.
    CPU Esta unidade éconstituída basicamente por uma gabinete (vulgarmente identificado como sendo o computador), dentro da qual se encontra a fonte de alimentação, as unidades de armazenamento secundário e a placa mãe (motherboard) ou principal, esta última contem a CPU, a memória e os slots de expansão que permitem ligar outras placas, como a de vídeo e a de som. A CPU pode-se considerar como sendo o cérebro do computador. É um chip na placa mãe (é a placa que contém circuitos impressos para ligar o processador com as outras placas) que faz o processamento. Sua velocidade é dada em MHz. Permite executar transformações nos dados, obedecendo a uma seqüência de instruções e é responsável por todas as operações aritméticas e lógicas, pela leitura e escrita de dados na memória e ainda pela comunicação com os periféricos.
  • 6.
    CPU A CPU éconstituída por : •Memória - Conjunto de unidades de acumulação de dados dentro do processador; •Unidade Aritmética e Lógica - ULA, onde se efetuam todas as operações lógicas e aritméticas; •Unidade de Controle - A UC, dirige as operações do processador, controlando as transferências de informação dentro do CPU. - Trata-se de um circuito integrado que contém muitos milhares de componentes eletrônicos, organizados de modo a poderem efetuar as operações típicas de processamento da informação. - Os processadores atuais são fabricados em pequenas pastilhas de silício, os chips. - Por exemplo, o processador Pentium Pro (da Intel) ocupa uma área de cerca de 4 cm2, integra 5,5 milhões de transistores e executa mais de 300 MIPS (Milhões de Instruções Por Segundo).
  • 7.
    Memória É a unidadede armazenamento dos dados e programas. A memória é um órgão interno reutilizável, isto é, podemos modificar o seu conteúdo em conformidade com as necessidades do processamento. São duas as funções básicas da memória: armazenar os programas necessários ao controle do funcionamento do computador e à execução das tarefas pretendidas; armazenar temporariamente os dados a serem processados e os resultados intermédios (ou finais) do processamento.
  • 8.
    Capacidade de memória Unidade Número de bytes Abreviação Kilobyte 1024 Kb Megabyte 1.048.576 Mb Gigabyte 1.073.741.824 Gb Terabyte 1.099.511.627.776 Tb
  • 9.
    Memória auxiliar Disquetes (Discoflexível) Fitas Pendrives Disco rígido(Winchester ou HD-Hard Disk) CD/DVD…
  • 10.
    Periféricos Para que existacomunicação entre o usuário e a máquina e vice-versa, são necessários dispositivos que permitam uma troca de informação entre homem e a máquina.
  • 11.
    Periféricos de entrada(input) Os periféricos de entrada são aqueles que permitem ao computador receber informação, nestes estão incluídos os que permitem ao homem transmitir informações ao computador. teclado mouse digitalizador de imagem (scanner) caneta óptica câmara de vídeo leitor óptico microfone cd-rom mesas digitalizadoras joystick
  • 12.
    Periféricos de saída(output) Os periféricos de saída são aqueles que permitem ao computador disponibilizar informação, nos quais se incluem aqueles que permitem ao homem consultar informações, que podem ou não ser fruto de manipulação dos dados pelo computador. monitor impressora altofalante traçador gráfico (plotter) microfilme
  • 13.
  • 14.
    Computador Unidade centralde processamento Gabinete Fonte de alimentação Placa principal CPU Memória Slots de expansão BUS Portas de entrada e saída Memória secundária Disco rígido Disquetes CD-ROM/DVD-ROM Fita magnética Periféricos Periféricos de input Periféricos de output Periféricos de comunicação
  • 15.
    Gabinete É mais importantedo que parece à primeira vista, pois além de filtrar as ondas eletromagnéticas, protege os componentes que o computador que contém. Podem ser: • Horizontais - Possuem a vantagem de se poder colocar o monitor em cima das mesmas. • Verticais - A maior vantagem deste tipo de caixas é a de possuírem capacidade para abrigarem maiores placas mãe e um maior número de drives (para discos, CD-ROM, DVD-ROM, disquetes, ...).
  • 16.
    Fonte de alimentação Transformae divide a corrente alternada de forma a fornecer a energia ao sistema. Assim converte os 220V que se encontram na tomada em várias saídas de corrente contínua : +5V, +12V e -12V. Normalmente vem equipada com uma ventoinha (cooler) para dissipar o calor que gera.
  • 17.
    Placa mãe A placamãe é onde se encontra implantado a CPU, a memória RAM, o barramento e os slots de expansão. Esta deve dar possibilidade de adicionar outras placas sem ter de ser removida da caixa.
  • 18.
    CPU O desempenho deum computador depende em grande parte do desempenho do processador. A velocidade de um processador mede-se em Mhz, mas serve apenas para comparar processadores idênticos, visto que em processadores diferentes um processador que funcione por exemplo a 1.8Ghz pode ser mais rápido que um a 2.1Ghz. Atualmente existem vários processadores disponíveis para o PC entre os quais o Intel Pentium IV e o AMD Athlon XP, Intel Pentium M, entre outros.
  • 19.
    Memória Hoje em diaos computadores pessoais trazem de origem um mínimo de 128MB de memória, podendo ser expandidos até mais de 1GB. A quantidade de memória e o tempo de acesso à mesma afetam o desempenho do computador. RAM – Random Acess Memory - Memória onde se pode ler, escrever e apagar - Volátil: quando se desliga da corrente, todo o seu conteúdo desaparece ROM – Read Only Memory - Memória que apenas permite operações de leitura e cujo programa foi gravado pelo fabricante
  • 20.
    Slots de expansão Onúmero de slots de expansão limita o número de placas que se podem acrescentar ao computador.
  • 21.
    Barramento O barramento éo canal de comunicação que permite ao computador trocar informações com os periféricos e com a memória. Quanto maior for a velocidade e a largura do barramento, isto é a quantidade de bits que percorre em simultâneo o barramento, maior será o desempenho do computador.
  • 22.
    Portas de entradae saída Porta Serial Através da porta serial pode-se estabelecer a comunicação entre dois computadores ou periféricos. Para tal utiliza-se um cabo próprio, o qual é ligado à porta serial de cada uma das máquinas. Porta Paralela Normalmente as impressoras são ligadas a esta porta. Esta porta permite a transmissão de vários bits em simultâneo o que a torna mais rápida que a porta serial. Portas USB As portas USB permitem a ligação em série dos mais variados periféricos (teclados, impressoras, mouses, gravadores de DVD e CD, pendrives, etc). Tal como a porta série podemos estabelecer a comunicação entre dois computadores utilizando esta porta. A comunicação é mais rápida que na porta serial e na paralela.
  • 23.
    Disco rígido Permitem armazenargrandes quantidades de informação, o seu transporte é difícil porque normalmente estão incorporados na máquina. Devido à posição das cabeças de leitura e à grande velocidade de rotação, o disco rígido necessita de uma atmosfera rigorosamente livre de poeira, estando, por isso hermeticamente fechado. Atualmente o tamanho mínimo recomendado para um disco rígido é de 80GB e apesar de um PC poder ter vários discos é aconselhável quando se adquire um PC adquirir um disco com a maior capacidade possível, uma vez que o tamanho dos programas, documentos, fotos e músicas é cada vez maior. O tempo de acesso de um disco e a taxa de transferência do mesmo são dois parâmetros que influenciam no desempenho do computador.
  • 24.
    Memória secundária DISQUETES Não sepode armazenar grandes quantidades de informação. São de baixo custo e de fácil transporte. Seu princípio de funcionamento reside numa superfície magnética rodando a uma velocidade moderada sobre a qual se desloca uma cabeça de leitura/escrita. Ainda se encontram PCs com drives para disquetes, mas a tendência é o desuso em função dos gravador de CD’s e DVD’s. CD-ROM / DVD-ROM Os CD/DVD-ROM permitem guardar som, imagem, animação e dados informáticos, em maiores volumes. Com a queda dos preços seu uso se avolumou.
  • 25.
    Periféricos Para que existacomunicação entre o utilizador e a máquina e vice- versa, são necessários dispositivos que permitam uma troca de informação entre homem e a máquina. PERIFÉRICOS DE INPUT (Entrada) Os periféricos de input são aqueles que permitem ao computador obter informação, nos quais se incluem aqueles que permitem ao homem transmitir informações ao computador (Exemplo : Teclado, mouse, caneta óptica, medidor de temperatura, ...). Teclado O teclado ainda é o principal meio de transmitir informações ao computador e continuará sendo pelo menos até que a tecnologia de reconhecimento de voz evolua de uma forma significativa.
  • 26.
    Periféricos - input Touchscreen O touch screen permite ao utilizador através do toque com um dedo na tela transmitir informações ao computador de uma maneira bastante prática. Tal como o mouse adapta-se melhor a sistemas gráficos. Scanner O scanner é um dispositivo que consegue recolher as imagens contidas em qualquer papel, normalmente vêm com software que possibilita o reconhecimento de caracteres a partir de uma imagem. Assim é possível com a ajuda de um scanner por exemplo passar um livro na integra para o computador. Outros periféricos que também podem ser considerados de input são: leitores de códigos de barras, microfones e mesas digitalizadoras.
  • 27.
    Periféricos - output Osperiféricos de output são aqueles que permitem ao computador mostrar informação. (Exemplo: Monitor, impressora) Monitor O monitor é um periférico bastante importante, visto que a maioria das consultas de informação são feitas através dele,assim torna-se importante a dimensão, já que quanto maior menos cansaço para o utilizador. Impressora As impressoras são periféricos que permitem passar informação do computador para o papel. Entre outras laser e as jato de tinta. Plotter A plotter é uma máquina especial de desenho, que é normalmente usada para imprimir projetos de arquitetura, já que podem imprimir em papel de dimensões superiores àquelas que uma impressora pode fazer.
  • 28.
    Periféricos - comunicação Modem Omodem possibilita ao utilizador comunicar com outros computadores e por conseguinte com as pessoas ligadas ao mesmo, em qualquer parte do mundo, nomeadamente através da internet. Placa de Rede As placas de rede permitem interligar vários computadores, de tal forma que os recursos existentes em qualquer computador podem ser partilhados pelos vários usuários.
  • 29.
    Estudo de Caso Nova Biblioteca
