O documento descreve e compara dois telefones celulares, o Nokia 2600 Classic e o Samsung SGH-C260M. Ele detalha as partes e funções de cada telefone, incluindo o visor, teclas, bateria, microfone e conectores. Também discute os comandos e funções de cada parte dos telefones.

1. Escola Secundária Seomara da Costa Primo Curso de Educação e Formação de Adultos – E.F.A. Escolar Área de Competência – chave – Sociedade, Tecnologia e Ciência Núcleo Gerador 1 – Equipamentos e Sistemas Técnicos Dr1 – Os Electrodomésticos Formandas: Josefa Neto nº 24 Germânia Vicente nº 11 1º A

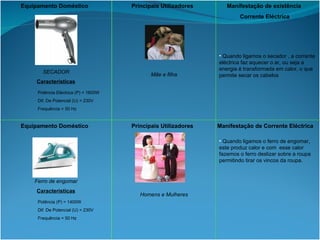

2. Equipamento Doméstico Principais Utilizadores Manifestação de Corrente Eléctrica SECADOR Características Ferro de engomar Características Equipamento Doméstico Principais Utilizadores Manifestação de existência Corrente Eléctrica Mãe e filha Homens e Mulheres Quando ligamos o secador , a corrente eléctrica faz aquecer o ar, ou seja a energia é transformada em calor, o que permite secar os cabelos Quando ligamos o ferro de engomar, este produz calor e com esse calor fazemos o ferro deslizar sobre a roupa permitindo tirar os vincos da roupa. Potência Eléctrica (P) = 1800W Dif. De Potencial (U) = 230V Frequência = 50 Hz Potência (P) = 1400W Dif. De Potencial (U) = 230V Frequência = 50 Hz

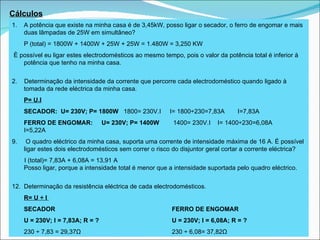

3. Cálculos A potência que existe na minha casa é de 3,45kW, posso ligar o secador, o ferro de engomar e mais duas lâmpadas de 25W em simultâneo? P (total) = 1800W + 1400W + 25W + 25W = 1.480W = 3,250 KW È possível eu ligar estes electrodomésticos ao mesmo tempo, pois o valor da potência total é inferior à potência que tenho na minha casa. 2. Determinação d a intensidade da corrente que percorre cada electrodoméstico quando ligado à tomada da rede eléctrica da minha casa. P= U.I SECADOR: U= 230V; P= 1800W 1800= 230V.I I= 1800÷230=7,83A I=7,83A FERRO DE ENGOMAR: U= 230V; P= 1400W 1400= 230V.I I= 1400÷230=6,08A I=5,22A O quadro eléctrico da minha casa, suporta uma corrente de intensidade máxima de 16 A. É possível ligar estes dois electrodomésticos sem correr o risco do disjuntor geral cortar a corrente eléctrica? I (total)= 7,83A + 6,08A = 13,91 A Posso ligar, porque a intensidade total é menor que a intensidade suportada pelo quadro eléctrico. Determinação da resistência eléctrica de cada electrodomésticos. R= U ÷ I SECADOR FERRO DE ENGOMAR U = 230V; I = 7,83A; R = ? U = 230V; I = 6,08A; R = ? 230 ÷ 7,83 = 29,37Ω 230 ÷ 6,08= 37,82Ω

4. Equipamento Doméstico Principais Utilizadores Manifestação de Corrente Eléctrica Equipamento Doméstico Principais Utilizadores Manifestação de Corrente Eléctrica Varinha mágica Características TELEVISÃO Características Mulheres Toda a família A corrente eléctrica chega à televisão, fazendo esta transmitir imagem e som. A corrente eléctrica faz com que a lâmina da ventoinha gire e faça a decomposição dos alimentos Potência (P) = 700W Dif. De Potencial (U) = 230V Frequência = 50 Hz Potência (P) = 200W Dif. De Potencial (U) = 230V Frequência = 50 Hz

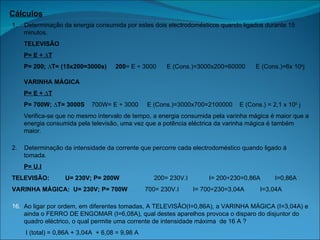

5. Cálculos 1. Determinação da energia consumida por estes dois electrodomésticos quando ligados durante 15 minutos. TELEVISÃO P= E ÷ ∆T P= 200; ∆T= (15x200=3000s) 200 = E ÷ 3000 E (Cons.)=3000x200=60000 E (Cons.)=6x 10 4 j VARINHA MÁGICA P= E ÷ ∆T P= 700W; ∆T= 3000S 700W= E ÷ 3000 E (Cons.)=3000x700=2100000 E (Cons.) = 2,1 x 10 5 j Verifica-se que no mesmo intervalo de tempo, a energia consumida pela varinha mágica é maior que a energia consumida pela televisão, uma vez que a potência eléctrica da varinha mágica é também maior. 2. Determinação d a intensidade da corrente que percorre cada electrodoméstico quando ligado à tomada. P= U.I TELEVISÃO: U= 230V; P= 200W 200= 230V.I I= 200÷230=0,86A I=0,86A VARINHA MÁGICA: U= 230V; P= 700W 700= 230V.I I= 700÷230=3,04A I=3,04A Ao ligar por ordem, em diferentes tomadas, A TELEVISÃO(I=0,86A), a VARINHA MÁGICA (I=3,04A) e ainda o FERRO DE ENGOMAR (I=6,08A), qual destes aparelhos provoca o disparo do disjuntor do quadro eléctrico, o qual permite uma corrente de intensidade máxima de 16 A ? I (total) = 0,86A + 3,04A + 6,08 = 9,98 A Nenhum, pois a intensidade total é menor que a intensidade máxima suportada pelo quadro eléctrico.

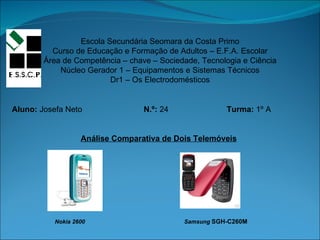

6. Escola Secundária Seomara da Costa Primo Curso de Educação e Formação de Adultos – E.F.A. Escolar Área de Competência – chave – Sociedade, Tecnologia e Ciência Núcleo Gerador 1 – Equipamentos e Sistemas Técnicos Dr1 – Os Electrodomésticos Aluno: Josefa Neto N.º: 24 Turma: 1º A Análise Comparativa de Dois Telemóveis Nokia 2600 Samsung SGH-C260M

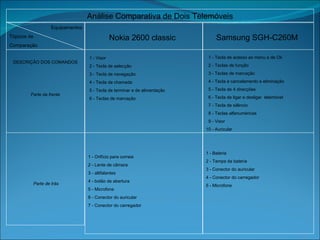

7. Análise Comparativa de Dois Telemóveis Equipamentos Tópicos de Comparação Nokia 2600 classic Samsung SGH-C260M DESCRIÇÃO DOS COMANDOS Parte da frente Parte de trás 1 - Visor 2 - Tecla de selecção 3 - Tecla de navegação 4 - Tecla de chamada 5 - Tecla de terminar e de alimentação 6 - Teclas de marcação 1 - Orifício para correia 2 - Lente de câmara 3 - altifalantes 4 - botão de abertura 5 - Microfone 6 - Conector do auricular 7 - Conector do carregador 1 - Tecla de acesso ao menu e de Ok 2 - Teclas de função 3 - Teclas de marcação 4 - Tecla e cancelamento e eliminação 5 - Tecla de 4 direcções 6 - Tecla de ligar e desligar telemóvel 7 - Tecla de silêncio 8 - Teclas alfanuméricas 9 - Visor 10 - Auricular 1 - Bateria 2 - Tampa da bateria 3 - Conector do auricular 4 - Conector do carregador 5 - Microfone

8. Análise Comparativa de Dois Telemóvei Equipamentos Tópicos de Comparação Nokia 2600 classica Samsung SGH-C260M

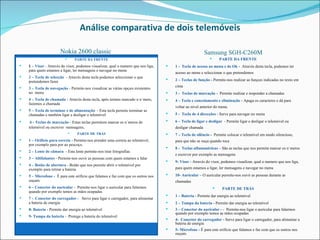

9. Análise comparativa de dois telemóveis Nokia 2600 classic Samsung SGH-C260M PARTE DA FRENTE 1 – Visor - Através do visor, podemos visualizar, qual o numero que nos liga, para quem estamos a ligar, ler mensagens e navegar no menu 2 – Tecla de selecção - Através desta tecla podemos seleccionar o que pretendemos fazer 3 – Tecla de navegação - Permite-nos visualizar as várias opções existentes no menu 4 – Tecla de chamada - Através desta tecla, após termos marcado o número, fazemos a chamada 5 – Tecla de terminar e de alimentação - Esta tecla permite terminar as chamadas e também ligar e desligar o telemóvel 6 - Teclas de marcação - Estas teclas permitem marcar os números de telemóvel ou escrever mensagens . PARTE DE TRÁS 1 – Orifício para correia - Permite-nos prender uma correia ao telemóvel, por exemplo para por ao pescoço. 2 – Lente de câmara - Esta lente permite-nos tirar fotografias 3 – Altifalantes - Permite-nos ouvir as pessoas com quem estamos a falar 4 – Botão de abertura - Botão que nos permite abrir o telemóvel por exemplo para retirar a bateria 5 – Microfone - É para este orifício que falamos e faz com que os outros nos ouçam. 6 – Conector do auricular - Permite-nos ligar o auricular para falarmos quando por exemplo temos as mãos ocupadas 7 - Conector do carregador - Serve para ligar o carregador, para alimentar a bateria de energia 8- Bateria - Permite dar energia ao telemóvel 9- Tampa da bateria - Protege a bateria do telemóvel PARTE DA FRENTE 1 - Tecla de acesso ao menu e de Ok - Através desta tecla, podemos ter acesso ao menu e seleccionar o que pretendemos 2 – Teclas de função - Permite-nos realizar as funções indicadas no texto em cima 3 - Teclas de marcação - Permite realizar e responder a chamadas 4 – Tecla e cancelamento e eliminação - Apaga os caracteres e dá para voltar ao nível anterior do menu. 5 - Tecla de 4 direcções - Serve para navegar no menu 6 – Tecla de ligar e desligar - Permite ligar e desligar o telemóvel ou desligar chamada 7 – Tecla de silêncio - Permite colocar o telemóvel em modo silencioso, para que não se ouça quando toca 8 - Teclas alfanuméricas – São as teclas que nos permite marcar os números e escrever por exemplo as mensagens 9- Visor - Através do visor, podemos visualizar, qual o numero que nos liga, para quem estamos a ligar, ler mensagens e navegar no menu 10- Auricular – O auricular permite-nos ouvir as pessoas durante as chamadas PARTE DE TRÁS 1 – Bateria - Permite dar energia ao telemóvel 2 – Tampa da bateria - Permite dar energia ao telemóvel 3 – Conector do auricular - - Permite-nos ligar o auricular para falarmos quando por exemplo temos as mãos ocupadas 4- Conector do carregador - Serve para ligar o carregador, para alimentar a bateria de energia 5- Microfone - É para este orifício que falamos e faz com que os outros nos ouçam.
