Um inversor converte a energia contínua de painéis solares ou geradores eólicos em energia alternada para a rede elétrica, permitindo que os sistemas solares ou eólicos injetem o excedente de energia na rede e compensem o consumo quando necessário. Sistemas conectados à rede são mais eficientes do que sistemas isolados porque não usam baterias e toda a energia produzida é utilizada. Um sistema solar conectado à rede é composto por painéis solares e um ou mais inversores e normalmente não

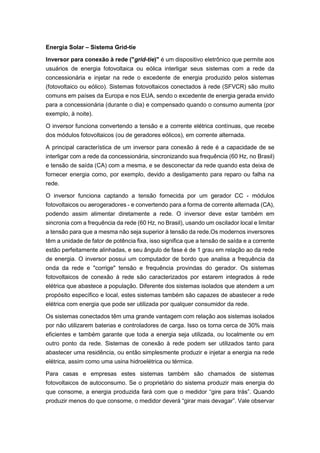

1. Energia Solar – Sistema Grid-tie
Inversor para conexão à rede ("grid-tie)" é um dispositivo eletrônico que permite aos
usuários de energia fotovoltaica ou eólica interligar seus sistemas com a rede da
concessionária e injetar na rede o excedente de energia produzido pelos sistemas
(fotovoltaico ou eólico). Sistemas fotovoltaicos conectados à rede (SFVCR) são muito
comuns em países da Europa e nos EUA, sendo o excedente de energia gerada envido
para a concessionária (durante o dia) e compensado quando o consumo aumenta (por
exemplo, à noite).
O inversor funciona convertendo a tensão e a corrente elétrica contínuas, que recebe
dos módulos fotovoltaicos (ou de geradores eólicos), em corrente alternada.
A principal característica de um inversor para conexão à rede é a capacidade de se
interligar com a rede da concessionária, sincronizando sua frequência (60 Hz, no Brasil)
e tensão de saída (CA) com a mesma, e se desconectar da rede quando esta deixa de
fornecer energia como, por exemplo, devido a desligamento para reparo ou falha na
rede.
O inversor funciona captando a tensão fornecida por um gerador CC - módulos
fotovoltaicos ou aerogeradores - e convertendo para a forma de corrente alternada (CA),
podendo assim alimentar diretamente a rede. O inversor deve estar também em
sincronia com a frequência da rede (60 Hz, no Brasil), usando um oscilador local e limitar
a tensão para que a mesma não seja superior à tensão da rede.Os modernos inversores
têm a unidade de fator de potência fixa, isso significa que a tensão de saída e a corrente
estão perfeitamente alinhadas, e seu ângulo de fase é de 1 grau em relação ao da rede
de energia. O inversor possui um computador de bordo que analisa a frequência da
onda da rede e "corrige" tensão e frequência provindas do gerador. Os sistemas
fotovoltaicos de conexão à rede são caracterizados por estarem integrados à rede
elétrica que abastece a população. Diferente dos sistemas isolados que atendem a um
propósito específico e local, estes sistemas também são capazes de abastecer a rede
elétrica com energia que pode ser utilizada por qualquer consumidor da rede.
Os sistemas conectados têm uma grande vantagem com relação aos sistemas isolados
por não utilizarem baterias e controladores de carga. Isso os torna cerca de 30% mais
eficientes e também garante que toda a energia seja utilizada, ou localmente ou em
outro ponto da rede. Sistemas de conexão à rede podem ser utilizados tanto para
abastecer uma residência, ou então simplesmente produzir e injetar a energia na rede
elétrica, assim como uma usina hidroelétrica ou térmica.
Para casas e empresas estes sistemas também são chamados de sistemas
fotovoltaicos de autoconsumo. Se o proprietário do sistema produzir mais energia do
que consome, a energia produzida fará com que o medidor “gire para trás”. Quando
produzir menos do que consome, o medidor deverá “girar mais devagar”. Vale observar

2. que o medidor deve ser apropriado para contabilizar o fluxo de energia nos dois
sentidos.
Do ponto de vista dos componentes, um sistema fotovoltaico conectado à rede (SFVCR)
é composto por módulos fotovoltaicos e um ou mais inversores. Esse tipo de sistema -
SFVCR - normalmente não utiliza baterias para armazenar energia, pois a rede funciona
como uma unidade de armazenamento.
Exemplo de custo benefício.
Inversor 1000w modelo simples = R$ 950,00
Painel solar fotovoltaico 250W = R$ 900,00
Se comprar um inversor e 4 painéis você terá aproximadamente 1000w ou 1kw/ hora de
produção de energia em sua casa.
Total = R$3550,00 custo aproximado
Fazendo as contas:
1kwh x 8 horas de sol = 8kw por dia x 30 dias = 240kwh aproximadamente que você
terá produzido. Agora basta olha sua conta de luz, se você gasta menos de 240kwh por
mês vai zerar sua conta de luz e ainda vai ficar com crédito na operadora se gastar mais
do 240kwh basta fazer as contas e saberá quantos % a menos vai pagar na conta e isso
tudo investindo aproximadamente R$3550,00. Você poderá investir mais e se for
preciso, até zerar a conta ou até mesmo para pode usar equipamentos que talvez tenha
vontade de comprar ou que não use por consumir muita energia.
