1. RESISTÊNCIA ELÉTRICA
Prof. Luiz Vasco Puglia

2. Resistência Elétrica
▪ Em análise de circuitos elétricos, a resistência equivalente
substitui a associação existente por um único elemento que
resulte no mesmo efeito Joule.
▪ Três tipos de associação são básicos para obtenção da
resistência equivalente:
Série Paralela Mista
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

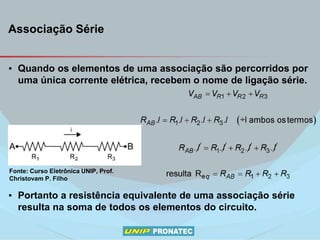

3. Associação Série
▪ Quando os elementos de uma associação são percorridos por
uma única corrente elétrica, recebem o nome de ligação série.
▪ Portanto a resistência equivalente de uma associação série
resulta na soma de todos os elementos do circuito.
Fonte: Curso Eletrônica UNIP, Prof.
Christovam P. Filho

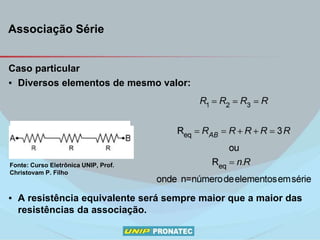

4. Associação Série
Caso particular
▪ Diversos elementos de mesmo valor:
▪ A resistência equivalente será sempre maior que a maior das
resistências da associação.
Fonte: Curso Eletrônica UNIP, Prof.
Christovam P. Filho

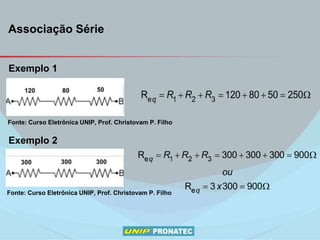

5. Exemplo 1
Exemplo 2
Associação Série
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

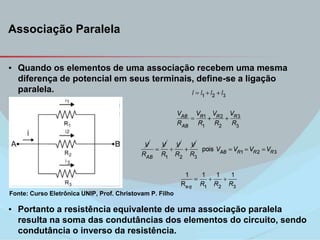

6. Associação Paralela
▪ Quando os elementos de uma associação recebem uma mesma
diferença de potencial em seus terminais, define-se a ligação
paralela.
▪ Portanto a resistência equivalente de uma associação paralela
resulta na soma das condutâncias dos elementos do circuito, sendo
condutância o inverso da resistência.
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

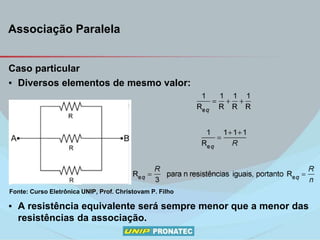

7. Associação Paralela
Caso particular
▪ Diversos elementos de mesmo valor:
▪ A resistência equivalente será sempre menor que a menor das
resistências da associação.
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

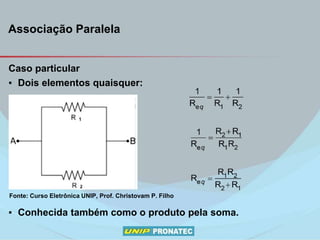

8. Associação Paralela
Caso particular
▪ Dois elementos quaisquer:
▪ Conhecida também como o produto pela soma.
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

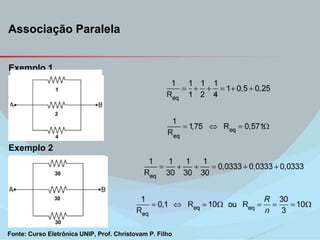

9. Associação Paralela
Exemplo 1
Exemplo 2
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho

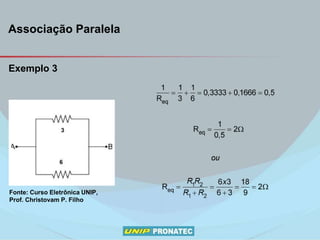

10. Exemplo 3
Associação Paralela
Fonte: Curso Eletrônica UNIP,
Prof. Christovam P. Filho

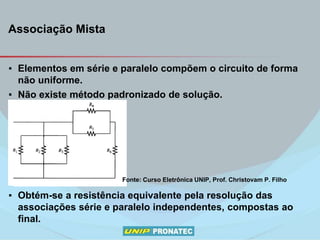

11. Associação Mista
▪ Elementos em série e paralelo compõem o circuito de forma
não uniforme.
▪ Não existe método padronizado de solução.
▪ Obtém-se a resistência equivalente pela resolução das
associações série e paralelo independentes, compostas ao
final.
Fonte: Curso Eletrônica UNIP, Prof. Christovam P. Filho
