Este documento apresenta um checklist de critérios de projeto hidráulico com itens a verificar nas áreas de alimentação de água, ações de água quente, dimensionamento de componentes, desenhos e documentos, avaliação do projeto e feedback de execução. O objetivo é fornecer um guia para projetistas hidráulicos com as principais especificações técnicas e aspectos a serem considerados.

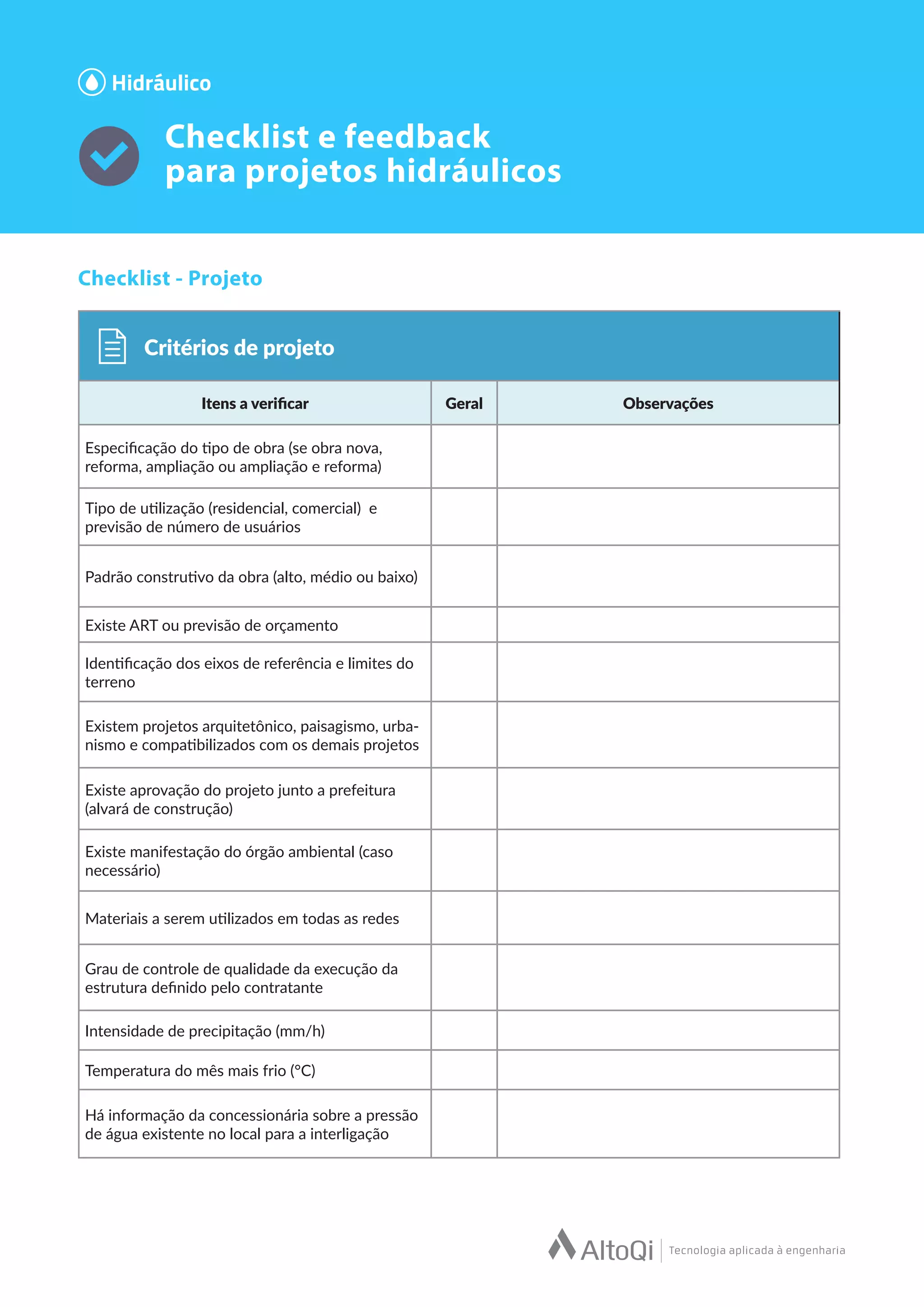

1. Critérios de projeto
Itens a verificar Geral Observações
Especificação do tipo de obra (se obra nova,
reforma, ampliação ou ampliação e reforma)
Tipo de utilização (residencial, comercial) e
previsão de número de usuários
Padrão construtivo da obra (alto, médio ou baixo)
Existe ART ou previsão de orçamento
Identificação dos eixos de referência e limites do
terreno
Existem projetos arquitetônico, paisagismo, urba-
nismo e compatibilizados com os demais projetos
Existe aprovação do projeto junto a prefeitura
(alvará de construção)
Existe manifestação do órgão ambiental (caso
necessário)
Materiais a serem utilizados em todas as redes
Grau de controle de qualidade da execução da
estrutura definido pelo contratante
Intensidade de precipitação (mm/h)
Temperatura do mês mais frio (°C)
Há informação da concessionária sobre a pressão
de água existente no local para a interligação
Checklist e feedback
para projetos hidráulicos
Checklist - Projeto

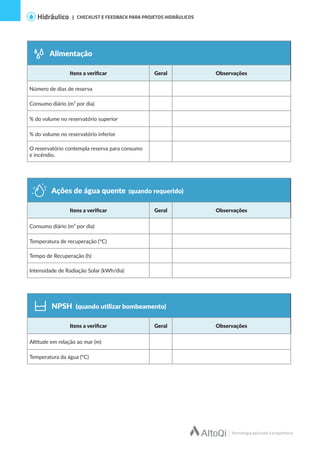

2. Alimentação
Itens a verificar Geral Observações
Número de dias de reserva
Consumo diário (m³ por dia)
% do volume no reservatório superior
% do volume no reservatório inferior
O reservatório contempla reserva para consumo
e incêndio.
| CHECKLIST E FEEDBACK PARA PROJETOS HIDRÁULICOS
Ações de água quente (quando requerido)
Itens a verificar Geral Observações
Consumo diário (m³ por dia)
Temperatura de recuperação (°C)
Tempo de Recuperação (h)
Intensidade de Radiação Solar (kWh/dia)
NPSH (quando utilizar bombeamento)
Itens a verificar Geral Observações
Altitude em relação ao mar (m)
Temperatura da água (°C)

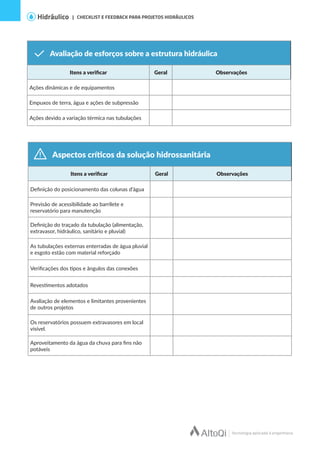

3. Avaliação de esforços sobre a estrutura hidráulica
Itens a verificar Geral Observações
Ações dinâmicas e de equipamentos
Empuxos de terra, água e ações de subpressão
Ações devido a variação térmica nas tubulações
Aspectos críticos da solução hidrossanitária
Itens a verificar Geral Observações
Definição do posicionamento das colunas d’água
Previsão de acessibilidade ao barrilete e
reservatório para manutenção
Definição do traçado da tubulação (alimentação,
extravasor, hidráulico, sanitário e pluvial)
As tubulações externas enterradas de água pluvial
e esgoto estão com material reforçado
Verificações dos tipos e ângulos das conexões
Revestimentos adotados
Avaliação de elementos e limitantes provenientes
de outros projetos
Os reservatórios possuem extravasores em local
visível.
Aproveitamento da água da chuva para fins não
potáveis
| CHECKLIST E FEEDBACK PARA PROJETOS HIDRÁULICOS

4. Desenhos e demais documentos
Itens a verificar Geral Observações
Reservatório
Bomba de elevação (quando aplicável)
Barriletes
Planta de cobertura e barrilete
Localização da caixa de gordura
O detalhe das caixas de inspeção de esgoto indica
fundo em canaleta
Grau de inclinação da caixa de inspeção
As curvas nas redes externas possuem caixa de
inspeção
Sistemas enterrados para condução de esgoto
sanitário
Interceptores de esgoto sanitário
Sistema de tratamento de resíduos
Redes coletoras de esgoto
Dimensionamento dos componentes
Itens a verificar Geral Observações
Dimensões dos reservatórios
Dimensões das caixas
Dimensões das tubulações
Dimensões das conexões
Dimensões das bombas
| CHECKLIST E FEEDBACK PARA PROJETOS HIDRÁULICOS

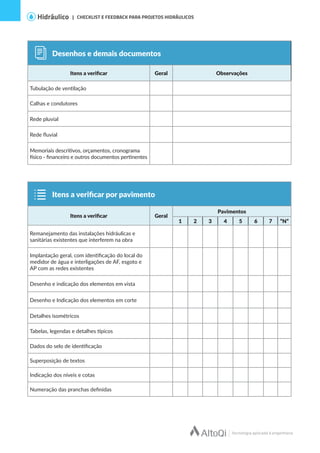

5. Desenhos e demais documentos
Itens a verificar Geral Observações
Tubulação de ventilação
Calhas e condutores
Rede pluvial
Rede fluvial
Memoriais descritivos, orçamentos, cronograma
físico - financeiro e outros documentos pertinentes
| CHECKLIST E FEEDBACK PARA PROJETOS HIDRÁULICOS
Itens a verificar por pavimento
Itens a verificar Geral
Pavimentos
1 2 3 4 5 6 7 “N”
Remanejamento das instalações hidráulicas e
sanitárias existentes que interferem na obra
Implantação geral, com identificação do local do
medidor de água e interligações de AF, esgoto e
AP com as redes existentes
Desenho e indicação dos elementos em vista
Desenho e Indicação dos elementos em corte
Detalhes isométricos
Tabelas, legendas e detalhes típicos
Dados do selo de identificação
Superposição de textos
Indicação dos níveis e cotas
Numeração das pranchas definidas

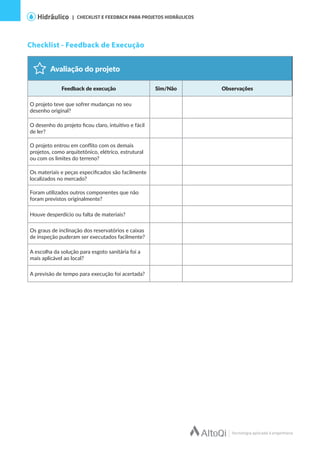

6. Avaliação do projeto
Feedback de execução Sim/Não Observações
O projeto teve que sofrer mudanças no seu
desenho original?
O desenho do projeto ficou claro, intuitivo e fácil
de ler?
O projeto entrou em conflito com os demais
projetos, como arquitetônico, elétrico, estrutural
ou com os limites do terreno?
Os materiais e peças especificados são facilmente
localizados no mercado?
Foram utilizados outros componentes que não
foram previstos originalmente?
Houve desperdício ou falta de materiais?
Os graus de inclinação dos reservatórios e caixas
de inspeção puderam ser executados facilmente?
A escolha da solução para esgoto sanitária foi a
mais aplicável ao local?
A previsão de tempo para execução foi acertada?
Checklist - Feedback de Execução
