PRATICAS CONSTRUTIVAS

1. PRÁTICAS
CONSTRUTIVAS

2. APRESENTAÇÃO
Luiz Gustavo Abreu Vieira
Engenheiro Civil
MBA Gestão de Projetos
MBA em Gestão e Engenharia de Custos
10 anos de experiência na área de projetos e orçamentos na Gerência de
Planejamento Urbano da Prefeitura de Coronel Fabriciano/MG.

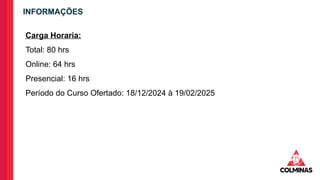

3. INFORMAÇÕES
Carga Horaria:
Total: 80 hrs
Online: 64 hrs
Presencial: 16 hrs
Período do Curso Ofertado: 18/12/2024 à 19/02/2025

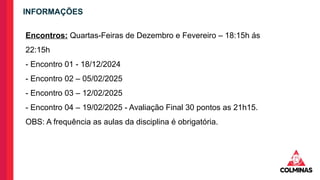

4. INFORMAÇÕES
Encontros: Quartas-Feiras de Dezembro e Fevereiro – 18:15h ás
22:15h
- Encontro 01 - 18/12/2024
- Encontro 02 – 05/02/2025
- Encontro 03 – 12/02/2025
- Encontro 04 – 19/02/2025 - Avaliação Final 30 pontos as 21h15.
OBS: A frequência as aulas da disciplina é obrigatória.

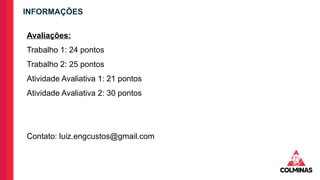

5. Avaliações:
Trabalho 1: 24 pontos
Trabalho 2: 25 pontos
Atividade Avaliativa 1: 21 pontos
Atividade Avaliativa 2: 30 pontos
Contato: luiz.engcustos@gmail.com
INFORMAÇÕES

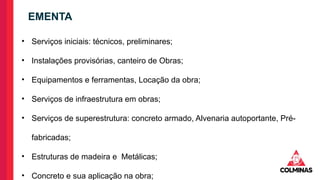

6. • Serviços iniciais: técnicos, preliminares;
• Instalações provisórias, canteiro de Obras;
• Equipamentos e ferramentas, Locação da obra;
• Serviços de infraestrutura em obras;
• Serviços de superestrutura: concreto armado, Alvenaria autoportante, Pré-
fabricadas;
• Estruturas de madeira e Metálicas;
• Concreto e sua aplicação na obra;
EMENTA

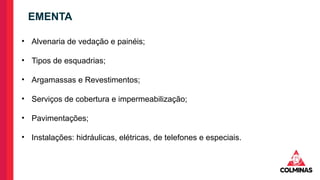

7. • Alvenaria de vedação e painéis;
• Tipos de esquadrias;
• Argamassas e Revestimentos;
• Serviços de cobertura e impermeabilização;
• Pavimentações;
• Instalações: hidráulicas, elétricas, de telefones e especiais.
EMENTA

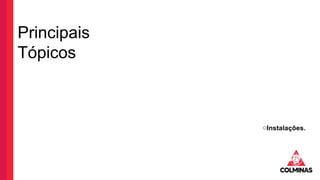

8. Principais
Tópicos
oInstalações.

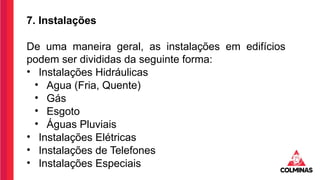

9. 7. Instalações
De uma maneira geral, as instalações em edifícios
podem ser divididas da seguinte forma:
• Instalações Hidráulicas
• Agua (Fria, Quente)
• Gás
• Esgoto
• Águas Pluviais
• Instalações Elétricas
• Instalações de Telefones
• Instalações Especiais

10. No que concerne à concepção, as soluções que tem sido
adotadas variam entre instalações embutidas e aparente, com ou
sem galerias técnicas, sendo importante ressalta que a solução
escolhida deve proporcionar uma execução com o processo
construtivo idealizado para o sistema da obra como um todo.

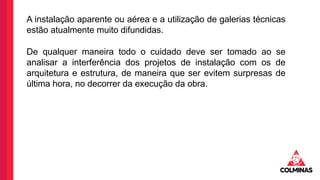

11. A instalação aparente ou aérea e a utilização de galerias técnicas
estão atualmente muito difundidas.
De qualquer maneira todo o cuidado deve ser tomado ao se
analisar a interferência dos projetos de instalação com os de
arquitetura e estrutura, de maneira que ser evitem surpresas de
última hora, no decorrer da execução da obra.

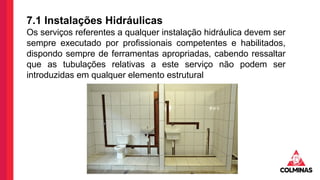

12. 7.1 Instalações Hidráulicas
Os serviços referentes a qualquer instalação hidráulica devem ser
sempre executado por profissionais competentes e habilitados,
dispondo sempre de ferramentas apropriadas, cabendo ressaltar
que as tubulações relativas a este serviço não podem ser
introduzidas em qualquer elemento estrutural

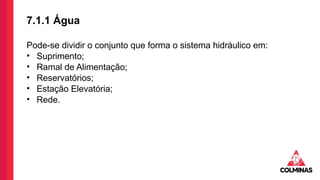

13. 7.1.1 Água
Pode-se dividir o conjunto que forma o sistema hidráulico em:
• Suprimento;
• Ramal de Alimentação;
• Reservatórios;
• Estação Elevatória;
• Rede.

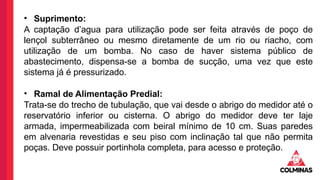

14. • Suprimento:
A captação d’agua para utilização pode ser feita através de poço de
lençol subterrâneo ou mesmo diretamente de um rio ou riacho, com
utilização de um bomba. No caso de haver sistema público de
abastecimento, dispensa-se a bomba de sucção, uma vez que este
sistema já é pressurizado.
• Ramal de Alimentação Predial:
Trata-se do trecho de tubulação, que vai desde o abrigo do medidor até o
reservatório inferior ou cisterna. O abrigo do medidor deve ter laje
armada, impermeabilizada com beiral mínimo de 10 cm. Suas paredes
em alvenaria revestidas e seu piso com inclinação tal que não permita
poças. Deve possuir portinhola completa, para acesso e proteção.

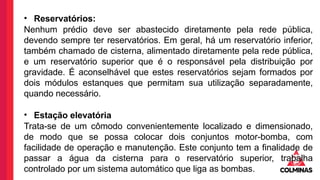

15. • Reservatórios:
Nenhum prédio deve ser abastecido diretamente pela rede pública,
devendo sempre ter reservatórios. Em geral, há um reservatório inferior,
também chamado de cisterna, alimentado diretamente pela rede pública,
e um reservatório superior que é o responsável pela distribuição por
gravidade. É aconselhável que estes reservatórios sejam formados por
dois módulos estanques que permitam sua utilização separadamente,
quando necessário.
• Estação elevatória
Trata-se de um cômodo convenientemente localizado e dimensionado,
de modo que se possa colocar dois conjuntos motor-bomba, com
facilidade de operação e manutenção. Este conjunto tem a finalidade de
passar a água da cisterna para o reservatório superior, trabalha
controlado por um sistema automático que liga as bombas.

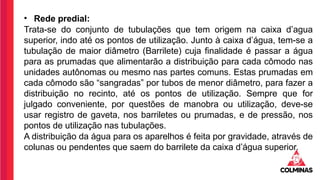

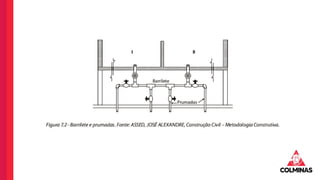

17. • Rede predial:
Trata-se do conjunto de tubulações que tem origem na caixa d’agua
superior, indo até os pontos de utilização. Junto à caixa d’água, tem-se a
tubulação de maior diâmetro (Barrilete) cuja finalidade é passar a água
para as prumadas que alimentarão a distribuição para cada cômodo nas
unidades autônomas ou mesmo nas partes comuns. Estas prumadas em
cada cômodo são “sangradas” por tubos de menor diâmetro, para fazer a
distribuição no recinto, até os pontos de utilização. Sempre que for
julgado conveniente, por questões de manobra ou utilização, deve-se
usar registro de gaveta, nos barriletes ou prumadas, e de pressão, nos
pontos de utilização nas tubulações.
A distribuição da água para os aparelhos é feita por gravidade, através de
colunas ou pendentes que saem do barrilete da caixa d’água superior.

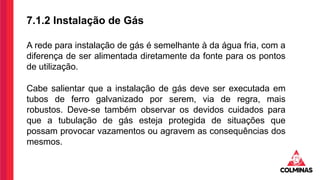

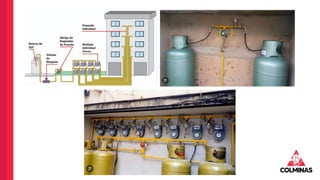

19. 7.1.2 Instalação de Gás
A rede para instalação de gás é semelhante à da água fria, com a
diferença de ser alimentada diretamente da fonte para os pontos
de utilização.
Cabe salientar que a instalação de gás deve ser executada em
tubos de ferro galvanizado por serem, via de regra, mais
robustos. Deve-se também observar os devidos cuidados para
que a tubulação de gás esteja protegida de situações que
possam provocar vazamentos ou agravem as consequências dos
mesmos.

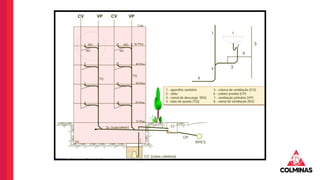

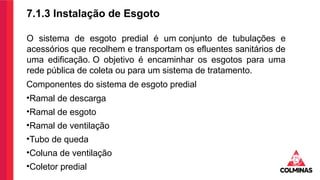

21. 7.1.3 Instalação de Esgoto
O sistema de esgoto predial é um conjunto de tubulações e
acessórios que recolhem e transportam os efluentes sanitários de
uma edificação. O objetivo é encaminhar os esgotos para uma
rede pública de coleta ou para um sistema de tratamento.

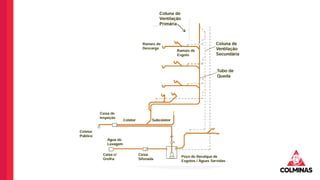

Componentes do sistema de esgoto predial
•Ramal de descarga
•Ramal de esgoto
•Ramal de ventilação
•Tubo de queda
•Coluna de ventilação
•Coletor predial

24. •Aparelho sanitário – interface entre o sistema predial de água e
de esgoto sanitário e destinado ao uso da água para fins
higiênicos ou a coletar os dejetos ou águas servidas.
•Desconector – componente provido de fecho hídrico com a
função de vedar a passagem de gases oriundos das tubulações
de esgoto para o ambiente sanitário. São exemplos de
desconectores: sifões (tipo garrafa, tipo P e tipo S) caixa sifonada
e ralo sifonado.

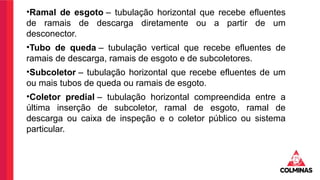

25. •Ramal de esgoto – tubulação horizontal que recebe efluentes
de ramais de descarga diretamente ou a partir de um
desconector.
•Tubo de queda – tubulação vertical que recebe efluentes de
ramais de descarga, ramais de esgoto e de subcoletores.
•Subcoletor – tubulação horizontal que recebe efluentes de um
ou mais tubos de queda ou ramais de esgoto.
•Coletor predial – tubulação horizontal compreendida entre a
última inserção de subcoletor, ramal de esgoto, ramal de
descarga ou caixa de inspeção e o coletor público ou sistema
particular.

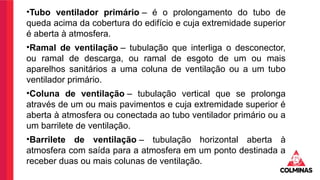

26. •Tubo ventilador primário – é o prolongamento do tubo de
queda acima da cobertura do edifício e cuja extremidade superior
é aberta à atmosfera.
•Ramal de ventilação – tubulação que interliga o desconector,
ou ramal de descarga, ou ramal de esgoto de um ou mais
aparelhos sanitários a uma coluna de ventilação ou a um tubo
ventilador primário.
•Coluna de ventilação – tubulação vertical que se prolonga
através de um ou mais pavimentos e cuja extremidade superior é
aberta à atmosfera ou conectada ao tubo ventilador primário ou a
um barrilete de ventilação.
•Barrilete de ventilação – tubulação horizontal aberta à
atmosfera com saída para a atmosfera em um ponto destinada a
receber duas ou mais colunas de ventilação.

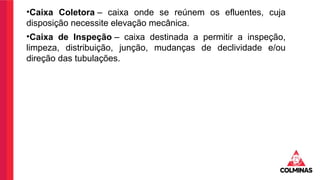

27. •Caixa Coletora – caixa onde se reúnem os efluentes, cuja
disposição necessite elevação mecânica.
•Caixa de Inspeção – caixa destinada a permitir a inspeção,
limpeza, distribuição, junção, mudanças de declividade e/ou
direção das tubulações.

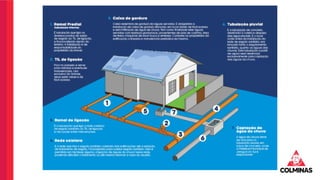

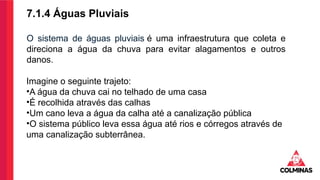

28. 7.1.4 Águas Pluviais
O sistema de águas pluviais é uma infraestrutura que coleta e
direciona a água da chuva para evitar alagamentos e outros
danos.
Imagine o seguinte trajeto:
•A água da chuva cai no telhado de uma casa
•É recolhida através das calhas
•Um cano leva a água da calha até a canalização pública
•O sistema público leva essa água até rios e córregos através de
uma canalização subterrânea.

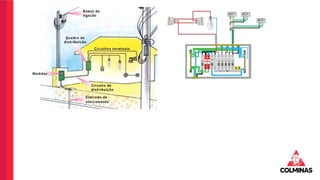

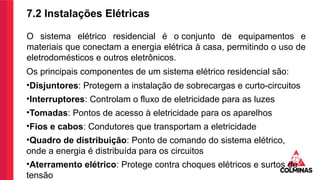

30. 7.2 Instalações Elétricas
O sistema elétrico residencial é o conjunto de equipamentos e
materiais que conectam a energia elétrica à casa, permitindo o uso de
eletrodomésticos e outros eletrônicos.
Os principais componentes de um sistema elétrico residencial são:
•Disjuntores: Protegem a instalação de sobrecargas e curto-circuitos
•Interruptores: Controlam o fluxo de eletricidade para as luzes
•Tomadas: Pontos de acesso à eletricidade para os aparelhos
•Fios e cabos: Condutores que transportam a eletricidade
•Quadro de distribuição: Ponto de comando do sistema elétrico,
onde a energia é distribuída para os circuitos
•Aterramento elétrico: Protege contra choques elétricos e surtos de
tensão

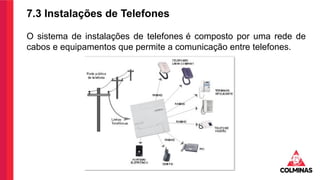

32. 7.3 Instalações de Telefones
O sistema de instalações de telefones é composto por uma rede de
cabos e equipamentos que permite a comunicação entre telefones.

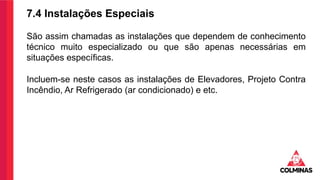

33. 7.4 Instalações Especiais
São assim chamadas as instalações que dependem de conhecimento
técnico muito especializado ou que são apenas necessárias em
situações específicas.
Incluem-se neste casos as instalações de Elevadores, Projeto Contra
Incêndio, Ar Refrigerado (ar condicionado) e etc.
