O documento descreve os projetos e andamento das obras de reforma e construção de novos banheiros, incluindo a demolição de lajes existentes, construção de novas lajes metálicas, sistemas de pressurização de escada interna e exaustão dos novos banheiros, além de projetos complementares como detecção e alarme contra incêndio e iluminação da escada interna. Imagens mostram as diferentes etapas dos trabalhos de engenharia e construção civil.

1. PORTIFÓLIO
GERENCIAMENTO
DE OBRAS
COORDENADOR DE
OBRAS
Luciano E. Fonseca
PROJETO VERTICAL

2. Maquete eletrônica
compatibilização projeto
projeto construção
de novas lajes

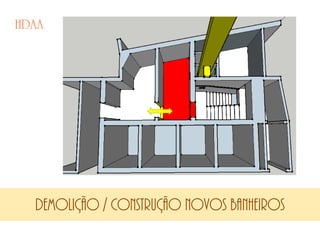

3. DEMOLIÇÃO / CONSTRUÇÃO NOVOS BANHEIROS

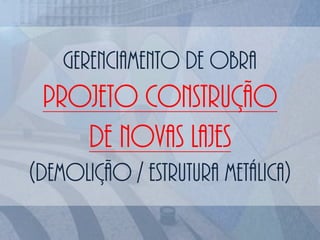

4. Gerenciamento de obra
projeto construção
de novas lajes
(demolição / estrutura metálica)

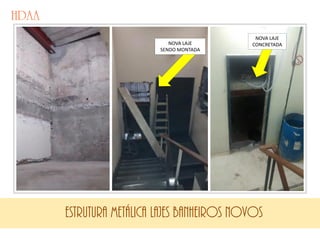

5. ESTRUTURA METÁLICA LAJES BANHEIROS NOVOS

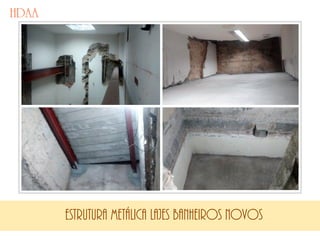

6. ESTRUTURA METÁLICA LAJES BANHEIROS NOVOS
NOVA LAJE
CONCRETADANOVA LAJE
SENDO MONTADA

7. NOVOS banheiroS - NOVAS LAJES / instalações

8. Maquete eletrônica
projeto
compatibilização
projeto pressurização
escada interna

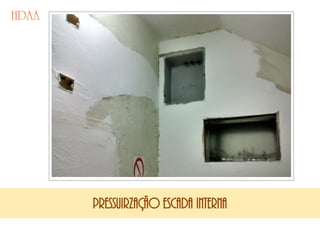

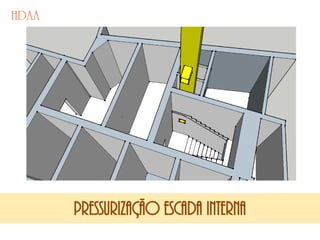

9. PRESSURIZAÇÃO ESCADA INTERNA

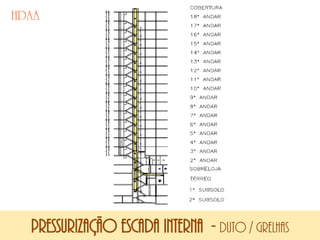

10. Pressurização escada interna - duto / grelhas

11. Pressurização escada interna - duto / grelhas

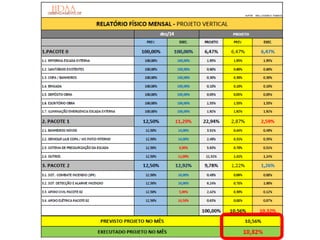

12. Medição / fiscalização
projeto pressurização
escada interna

13. MEDIÇÃO - PRESSURIZAÇÃO escada
40,82%

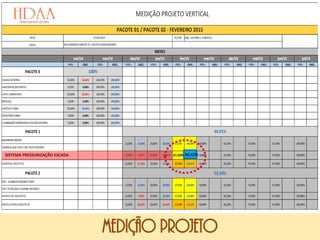

14. MEDIÇÃO PROJETO
SISTEMA PRESSURIZAÇÃO ESCADA 37,50% 40,42%

15. Gerenciamento de obra
compatibilização
projeto pressurização
escada interna

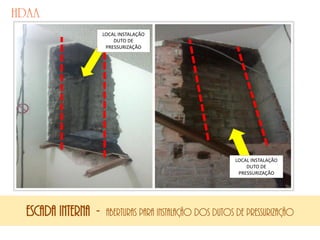

16. ESCADA interna - aberturas para instalação dos dutos de pressurização
LOCAL INSTALAÇÃO
DUTO DE
PRESSURIZAÇÃO
LOCAL INSTALAÇÃO
DUTO DE
PRESSURIZAÇÃO

17. ESCADA interna - aberturas NAS PAREDES DE CONCRETO

18. ESCADA interna - aberturas NAS PAREDES

19. PRESSUIRZAÇÃO ESCADA interna - dutos / PESCOÇOS

20. PRESSURIZAÇÃO ESCADA interna - pescoços

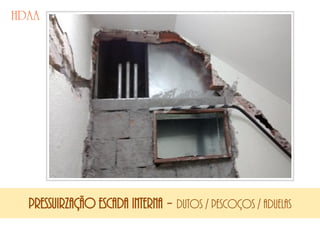

21. PRESSUIRZAÇÃO ESCADA interna – dutos / pescoços / aduelas

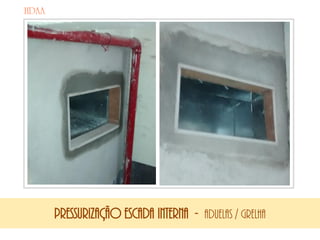

22. PRESSURIZAÇÃO ESCADA interna - aduelas / grelha

23. PRESSUIRZAÇÃO ESCADA interna

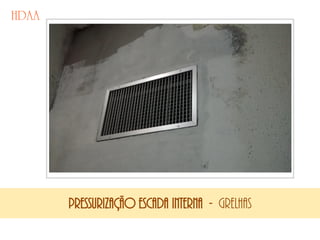

24. PRESSURIZAÇÃO ESCADA interna - grelhas

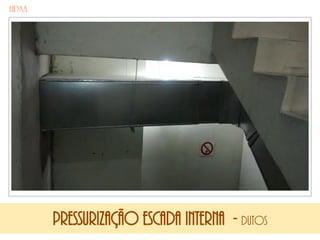

25. Pressurização escada interna - dutos

26. Pressurização escada interna - dutos

27. Pressurização escada interna - infra / alvenarias / instalações

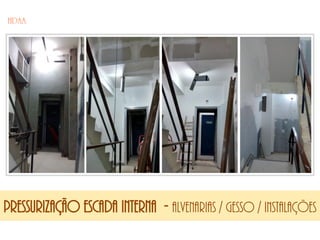

28. Pressurização escada interna - alvenarias / gesso / instalações

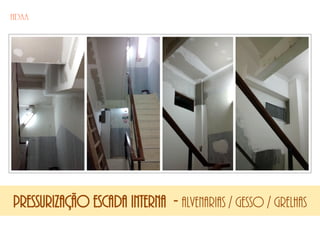

29. Pressurização escada interna - alvenarias / gesso / grelhas

30. Pressurização escada interna - dutos / pescoços / aduelas

31. Pressurização escada interna - dutos / instalações

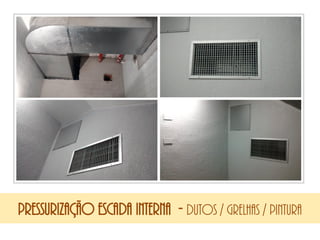

32. Pressurização escada interna - dutos / grelhas / pintura

33. Estudo em Maquete eletrônica
compatibilização
projeto pressurização
escada interna

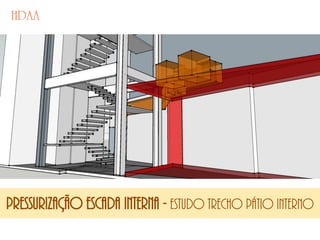

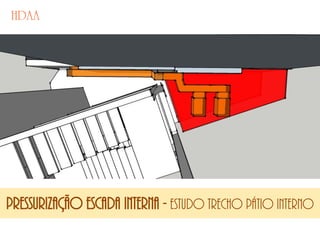

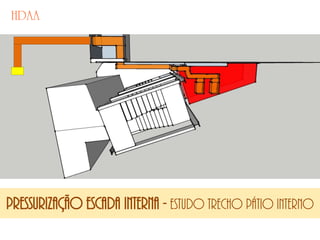

34. Pressurização escada interna - estudo trecho pátio interno

35. Pressurização escada interna - estudo trecho pátio interno

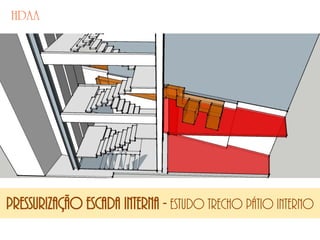

36. Pressurização escada interna - estudo trecho pátio interno

37. Pressurização escada interna - estudo trecho pátio interno

38. PROJETO
CASA DE MÁQUINA
PRESSURIZAÇÃO DA ESCADA INTERNA

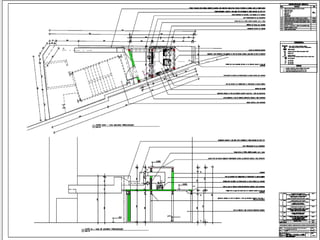

40. Gerenciamento de obra
PROJETO
CASA DE MÁQUINA
PRESSURIZAÇÃO DA ESCADA INTERNA

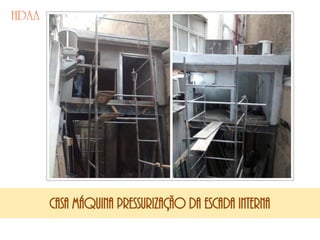

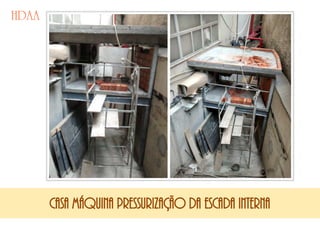

41. Casa máquina PRESSURIZAÇÃO DA ESCADA INTERNA

42. Casa máquina PRESSURIZAÇÃO DA ESCADA INTERNA

43. Maquete eletrônica
projeto
compatibilização
EXAUSTÃO NOVO BANHEIROS
/ ÁREAS ADJACÊNTES

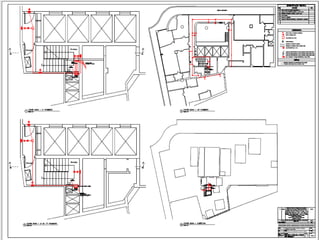

44. Projeto EXAUSTÃO NOVOS BANHEIROS
OBRA PRIVATIVA
OBRA
CONDOMÍNIO

45. Gerenciamento de obra
EXAUSTÃO NOVO BANHEIROS
/ ÁREAS ADJACÊNTES

46. EXAUSTÃO NOVOS banheiroS - shaft / grelhas

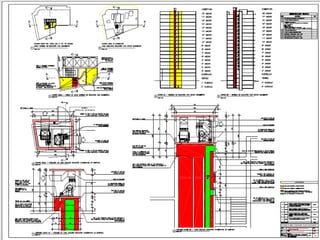

47. PROJETO
CASA DE MÁQUINA
EXAUSTÃO
DOS NOVOS BANHEIROS

49. Gerenciamento de obra
PROJETO
CASA DE MÁQUINA
EXAUSTÃO
DOS NOVOS BANHEIROS

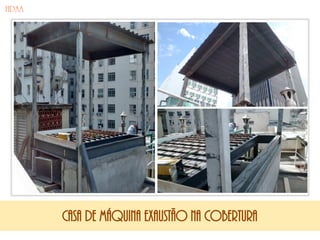

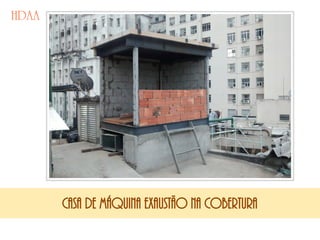

50. Casa de máquina exaustão na cobertura

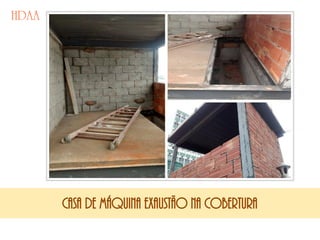

51. Casa de máquina exaustão na cobertura

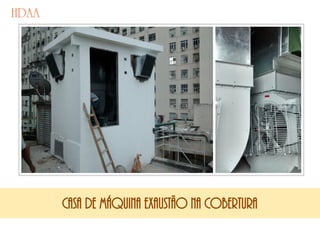

52. Casa de máquina exaustão na cobertura

53. Casa de máquina exaustão na cobertura

54. PROJETO
ABERTURAS VÃOS EM VIGAS
CONCRETO
PARA EXAUSTÃO NOVOS BANHEIROS

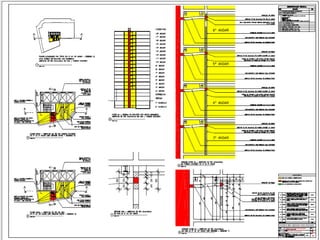

56. Gerenciamento de obra
PROJETO
ABERTURAS VÃOS EM VIGAS CONCRETO
PARA EXAUSTÃO NOVOS BANHEIROS

57. Gerenciamento de obra
Reformas do BANHEIROS
no subsolo

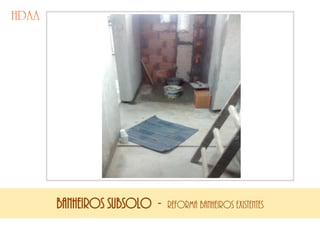

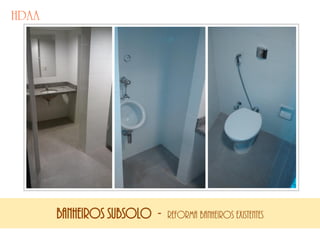

58. BANHEIROS SUBSOLO - REFORMA BANHEIROS EXISTENTES

59. BANHEIROS SUBSOLO - REFORMA BANHEIROS EXISTENTES

60. BANHEIROS SUBSOLO - REFORMA BANHEIROS EXISTENTES

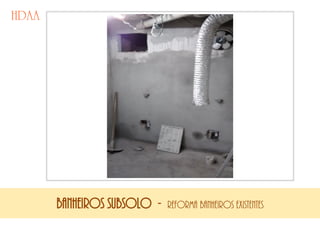

61. BANHEIROS SUBSOLO - REFORMA BANHEIROS EXISTENTES

62. BANHEIROS SUBSOLO - REFORMA BANHEIROS EXISTENTES

63. Gerenciamento de obra
DETECÇÃO E ALARME DE
INCÊNDIO

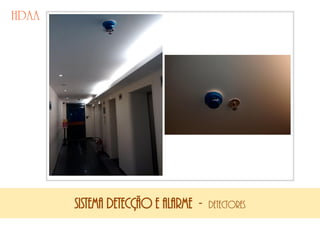

64. SISTEMA DETECÇÃO E ALARME - dETECTORES

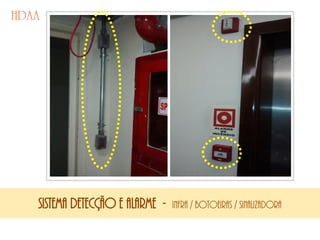

65. SISTEMA DETECÇÃO E ALARME - INFRA / BOTOEIRAS / SINALIZADORA

66. SISTEMA DETECÇÃO E ALARME - BOTOEIRAS

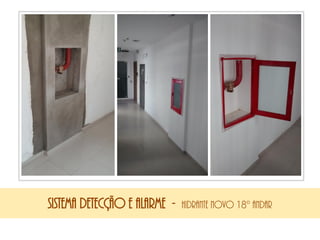

67. SISTEMA DETECÇÃO E ALARME - hidrante novo 18º andar

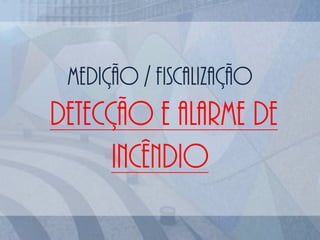

68. Medição / fiscalização
DETECÇÃO E ALARME DE
INCÊNDIO

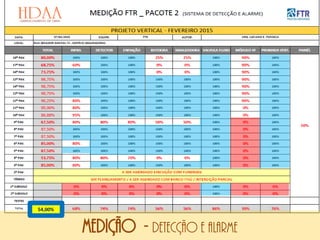

69. MEDIÇÃO - detecção e alarme
54,00%

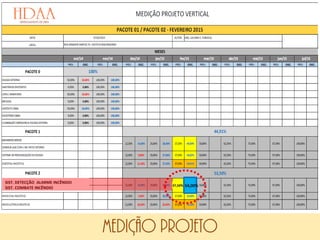

70. MEDIÇÃO PROJETO
SIST. DETECÇÃO ALARME INCÊNDIO
SIST. COMBATE INCÊNDIO
37,50% 54,00%

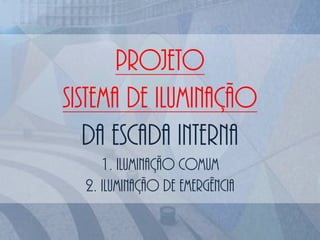

71. PROJETO
SISTEMA DE ILUMINAÇÃO
DA ESCADA INTERNA
1. ILUMINAÇÃO COMUM
2. ILUMINAÇÃO DE EMERGÊNCIA

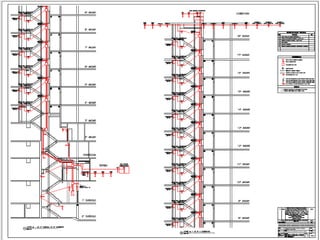

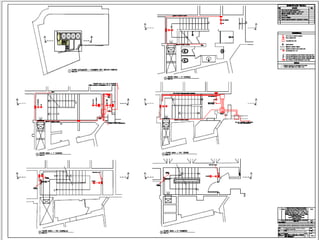

75. Gerenciamento de obra
PROJETO
SISTEMA DE ILUMINAÇÃO
DA ESCADA INTERNA

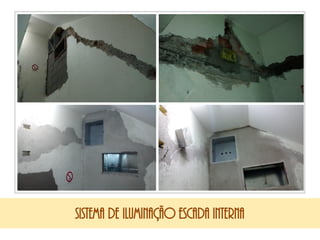

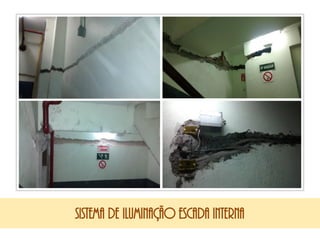

76. Sistema de iluminação escada interna

77. Sistema de iluminação escada interna

78. Sistema de iluminação escada interna

79. Sistema de iluminação escada interna

80. PROJETO
NOVO BANHEIRO
ESTUDO NOVA LAJE / instalações

82. Gerenciamento de obra
PROJETO
NOVO BANHEIRO
ESTUDO NOVA LAJE / instalações

83. Novo banheiro – nova laje / instalações

84. Novo banheiro – nova laje / instalações

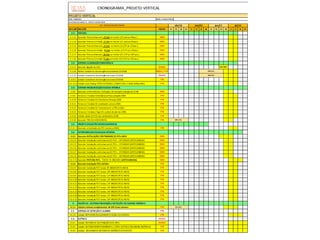

85. CRONOGRAMAS
FÍSICOS FINANCEIROS

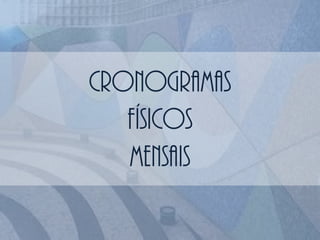

88. CRONOGRAMAS
FÍSICOS
MENSAIS

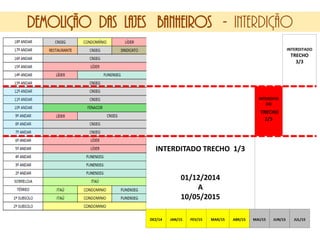

92. DEMOLIÇÃO DAS LAJES BANHEIROS - INTERDIÇÃO
INTERDITADO TRECHO 1/3
01/12/2014
A
10/05/2015
INTERDITA
DO
TRECHO
2/3
DEZ/14 JAN/15 FEV/15 MAR/15 ABR/15 MAI/15 JUN/15 JUL/15
INTERDITADO
TRECHO
3/3

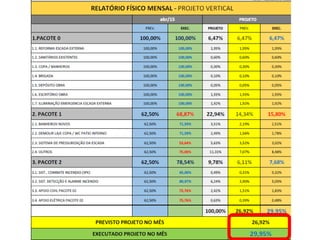

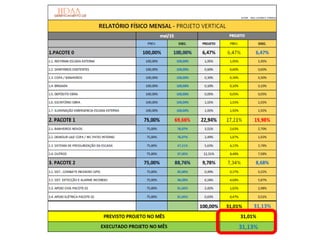

93. RELATÓRIOS
FÍSICOS MENSAIS

98. RELATÓRIOS
FINANCEIROS

101. MEDIÇÕES / fiscalização
DO ANDAMENTO DA OBRA

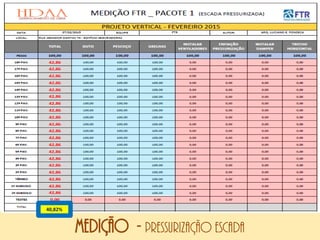

102. MEDIÇÃO - PRESSURIZAÇÃO escada
40,82%

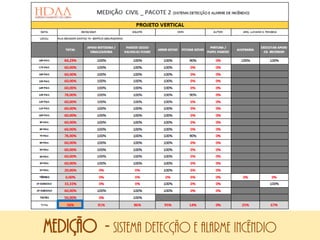

103. MEDIÇÃO - SISTEMA DETECÇÃO E ALARME INCÊNDIO

104. COORDENADOR
DE OBRAS
Luciano E. Fonseca
P R O J E T O V E R T I C A L
