O documento fornece um resumo das principais atividades e unidades de negócios da WEG, com foco nas áreas de energias renováveis, eficiência energética e automação industrial. Apresenta informações sobre as instalações da empresa no Brasil e no exterior, além de resumir o potencial de fontes renováveis como hidrelétrica, biomassa, eólica e fotovoltaica. Discorre também sobre tendências de eficiência energética e automação industrial.

1. Energias Renováveis e
Eficiência Energética

2. Unidades de Negócios
Transmissão
Motores Automação Energia Tintas
& Distribuição

3. Fábricas e Filiais
Do primeiro prédio ao parque instalado total Brasil
Argentina México França Holanda China
Chile Estados Unidos Áustria Suécia Cingapura
Colômbia Portugal Reino Unido Emirados Árabes Japão Argentina
Venezuela Espanha Alemanha Rússia Austrália
Peru Itália Bélgica Índia África do Sul
México
EUA
Áustria
Portugal
China
Museu WEG Índia
(primeira fábrica)
África do Sul

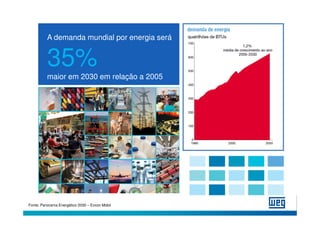

4. A demanda mundial por energia será
35%
maior em 2030 em relação a 2005
Fonte: Panorama Energético 2030 – Exxon Mobil

5. Energia Renovável – Fontes
Biomassa
Hidráulica
Fotovoltaico
Eólica
Etanol

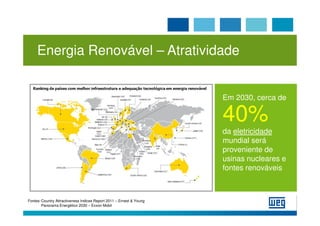

6. Energia Renovável – Atratividade
Em 2030, cerca de
40%
da eletricidade
mundial será
proveniente de
usinas nucleares e
fontes renováveis
Fontes: Country Attractiveness Indices Report 2011 – Ernest & Young
Panorama Energético 2030 – Exxon Mobil

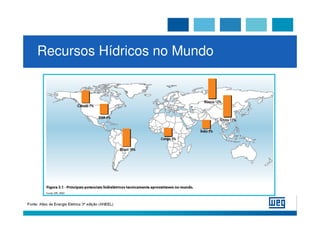

7. Recursos Hídricos no Mundo
Fonte: Atlas de Energia Elétrica 3ª edição (ANEEL)

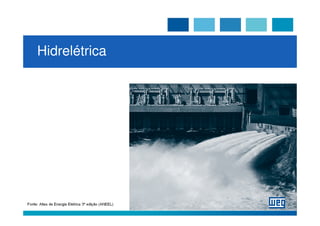

8. Hidrelétrica
Fonte: Atlas de Energia Elétrica 3ª edição (ANEEL)

9. Potencial de
Hidrelétrica 10 Itaipu
126 GW
São João (ES)
25MW
Capim Branco (MG) Mosquitão (GO)
240MW 30MW
Fonte: Atlas de Energia Elétrica 3ª edição (ANEEL)

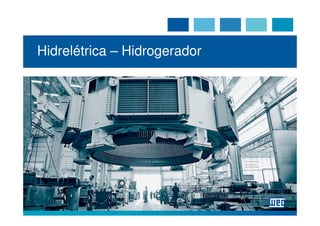

10. Hidrelétrica – Hidrogerador

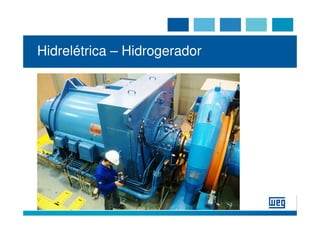

11. Hidrelétrica – Hidrogerador

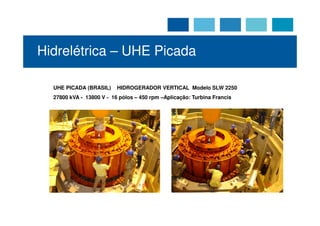

12. Hidrelétrica – UHE Picada
UHE PICADA (BRASIL) HIDROGERADOR VERTICAL Modelo SLW 2250
27800 kVA - 13800 V - 16 pólos – 450 rpm –Aplicação: Turbina Francis

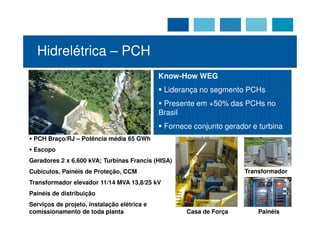

13. Hidrelétrica – PCH
Know-How WEG
Liderança no segmento PCHs
Presente em +50% das PCHs no
Brasil
Fornece conjunto gerador e turbina
PCH Braço/RJ – Potência média 65 GWh
Escopo
Geradores 2 x 6.600 kVA; Turbinas Francis (HISA)
Cubículos, Painéis de Proteção, CCM Transformador
Transformador elevador 11/14 MVA 13,8/25 kV
Painéis de distribuição
Serviços de projeto, instalação elétrica e
comissionamento de toda planta Casa de Força Painéis

14. Biomassa
matéria orgânica que
pode ser transformada
em energia
• Florestal (madeira)
• Agrícola (soja,
arroz, cana-de-
açúcar)
• Rejeitos urbanos ou
industriais (lixo)
Fonte: Atlas de Energia Elétrica 3ª edição (ANEEL)

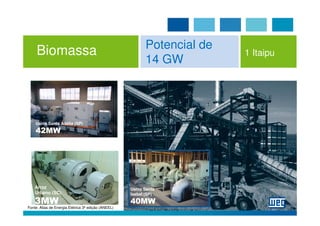

15. Potencial de
Biomassa 1 Itaipu
14 GW
Usina Santa Adélia (SP)
42MW
Arroz Usina Santa
Urbano (SC) Isabel (SP)
3MW 40MW
Fonte: Atlas de Energia Elétrica 3ª edição (ANEEL)

16. Biomassa
Know-How WEG
Solução Turn-Key
Automatização do Processo
Produtos desenvolvidos com alto
padrão de qualidade e rendimento
Adeco – Angélica Agroenergia – Monte
Alegre
- Turbogeradores 40.000 kVA
- Motores elétricos de preparo e moenda Transformadores
- Transformadores
Turbogerador

17. Biomassa
Usina Coruripe – MG
- Gerador SPW1120 de 25 MVA
- Sistema de Supervisão e Controle
- Transformadores
- Grupo Gerador Diesel

18. Biomassa – Açúcar e Etanol
ETH – Rio claro / Caçú / GRUPO BUNGE
COSAN
Conquista Pontal Alcidia /
12 Geradores – 515.575 KVA Pedro Afonso / Santa Juliana /
Eldorado / Morro Vermelho /
Monte Alegre
Alto Taquari / Costa Rica /
ADECO Agua Emendada 4 Geradores – 156.250 KVA
Angélica Agroenergia / Monte Alegre 21 Geradores – 947.000 kVA Sistema de Supervisão e Controle
3 Geradores – 120.000 kVA
Transformadores e Subestação GRUPO SANTA TERESINHA – PR
USINA CERRADINHO
Porto das Águas / Potirendaba
Paranacity / Tapejara / Usaciga
RENUKA 5 Geradores – 187.500 KVA 5 Geradores – 113.125 KVA
Usinas Equipav / Usina Biopav
7 Geradores – 346.250 kVA
Sistema de Supervisão e Controle GRUPO SÃO JOÃO DE ARARAS GRUPO SÃO MARTINHO
Usinas Boa Vista / São Martinho
Quirinópolis / Cachoeira Dourada
3 Geradores – 118.750 KVA
GRUPO LDC/SEV 2 Geradores – 100.000 KVA
Rio Brilhante / Lagoa da Prata / Santa
Elisa / Passa Tempo GRUPO COLOMBO Cliente: Usina São Fernando
7 Geradores – 278.500 KVA 3 Geradores – 100.000 KVA 2 Geradores – 120.000 kVA

19. Biomassa – Madeira
TERRANOVA IGUAÇÚ PAPEL E CELULOSE
1 Gerador – 3.750 kVA 1 Gerador – 10.000 kVA
MEGAIPE EMPREENDIMENTOS MADEIREIRA MIGUEL FORTE
AGRICOLAS LTDA. 3 Geradores – 20.000 kVA
1 Gerador - 1.500 kVA
IRANI CELULOSE
BERNECK AGLOMERADOS 1 Gerador – 12.500 kVA
1 Gerador – 15.000 kVA
TANAC
1 Gerador – 2.000 kVA
MADECAL
1 Gerador – 1.500 kVA
RIGESA
1 Gerador – 21.250 kVA
NOBRECEL / CAMBARÁ PAPEL CELULOSE
2 Geradores – 20.000 kVA IPEL – INDAIAL PAPEL EMBALAGENS
1 Gerador – 2.750 kVA

20. Biomassa – Arroz
URBANO AGROINDUSTRIAL S.A. AREVA – São Borja
1 Gerador – 3.750 kVA 1 Transformador – 2,5 MVA
+ Projeto de Instalação Elétrica
+ Sistema de Supervisão e Controle
CAAL - COOPERATIVA AGROINDUSTRIAL
ALEGRETE LTDA
1 Gerador – 4.875 kVA COMIGO - COOPERATIVA AGROINDUSTRIAL DOS
PRODUTORES RURAIS DO SUDOESTE GOIANO
1 Gerador – 6.375 kVA
SLC ALIMENTOS
1 Gerador – 7.250 kVA
CORADINI
1 Gerador – 1.500 kVA
Cliente: CAMIL
1 Gerador – 5.000 kVA

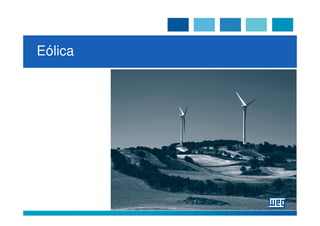

21. Eólica

22. Eólica – Capacidade Instalada Mundial
Evolução da Capacidade Instalada Eólica Mundial (1996-2010)
250.000
194.390
200.000
158.738
150.000
MW
120.291
93.820
100.000
74.052
59.091
47.620
50.000 31.100
39.431
23.900
17.400
6.100 7.600 10.200 13.600
0
96
97
98
99
00
01
02
03
04
05
06
07
08
09
10
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
Ano
Fonte: The Wind Power (www.thewindpower.net)

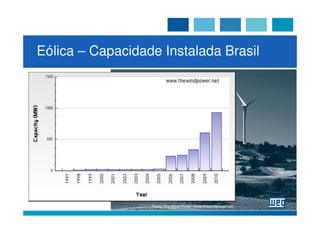

23. Eólica – Capacidade Instalada Brasil
Fonte: The Wind Power (www.thewindpower.net)

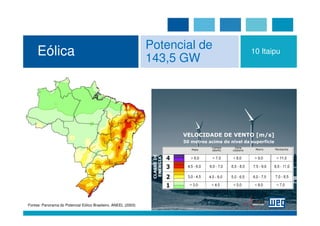

24. Potencial de
Eólica 143,5 GW
10 Itaipu
VELOCIDADE DE VENTO [m/s]
50 metros acima do nível da superfície
Campo Zona
Mata aberto costeira Morro Montanha
Fontes: Panorama do Potencial Eólico Brasileiro, ANEEL (2003)

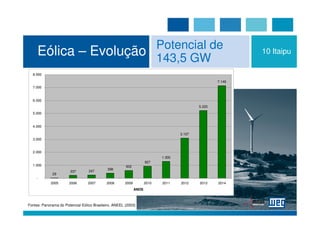

25. Potencial de
Eólica – Evolução 143,5 GW 10 Itaipu
8.000
7.149
7.000
6.000
5.220
5.000
4.000
3.107
3.000
2.000
1.300
927
1.000 602
398
237 247
29
-
2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
ANOS
Fontes: Panorama do Potencial Eólico Brasileiro, ANEEL (2003)

26. Eólica – Solução WEG MTOI
• Fornecimento
Turn-key
• Operação
Remota 24/7
• Manutenção
Preventiva e
Corretiva
WEG - MTOI Aerogeradores S. A 26

27. Fotovoltaico

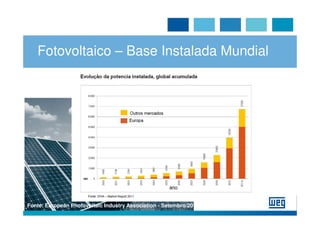

28. Fotovoltaico – Base Instalada Mundial
Fonte: European Photovoltaic Industry Association - Setembro/2011

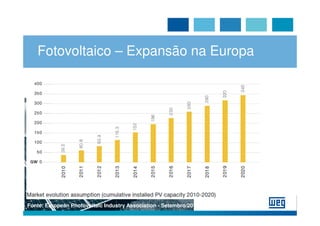

29. Fotovoltaico – Expansão na Europa
Fonte: European Photovoltaic Industry Association - Setembro/2011

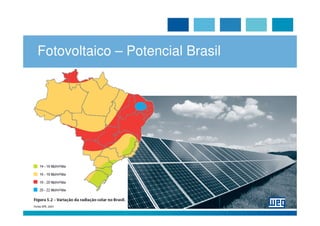

30. Fotovoltaico – Potencial Brasil

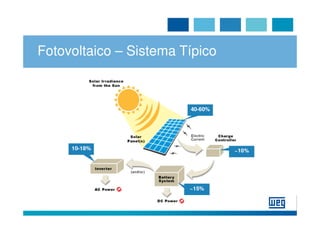

31. Fotovoltaico – Sistema Típico

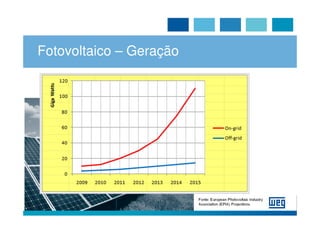

32. Fotovoltaico – Geração
Fonte: European Photovoltaic Industry
Association (EPIA) Projections

33. Fotovoltaico – Aplicações
Telecomunicação Bomba d’água Prédios Públicos Residencial
Iluminação Pública Telemetria Telecom Isolada Conexão a
Rede
Sinalização Usinas FV Rastreador
es

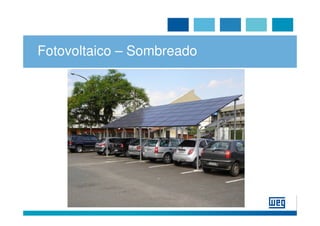

34. Fotovoltaico – Sombreado

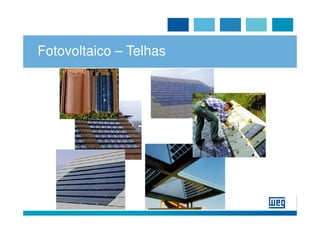

35. Fotovoltaico – Telhas

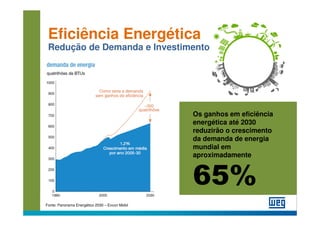

36. Eficiência Energética
Redução de Demanda e Investimento
Os ganhos em eficiência
energética até 2030
reduzirão o crescimento
da demanda de energia
mundial em
aproximadamente
65%
Fonte: Panorama Energético 2030 – Exxon Mobil

37. Eficiência Energética
Redução de Demanda e Investimento
Se a demanda por energia do Colocando-se de outra maneira, o
Brasil continuar a crescer à taxa de Brasil pode atender suas
3,5% até 2018, o país precisará de necessidades de energia em 2018,
57,8TWh o que equivale a 132 investindo:
usinas térmicas US$ 6,7 bilhões em Eficiência
Energética ou
US$ 21,5 bilhões em novas usinas
Fonte: Banco Interamericano de Desenvolvimento

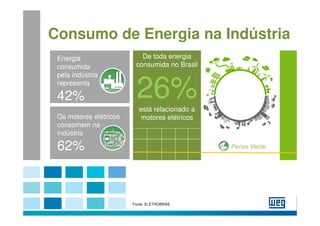

38. Consumo de Energia na Indústria
Energia De toda energia
consumida consumida no Brasil
26%
pela indústria
representa
42%
está relacionado a
Os motores elétricos motores elétricos
consomem na
indústria
62% Pense Verde
Fonte: ELETROBRÁS

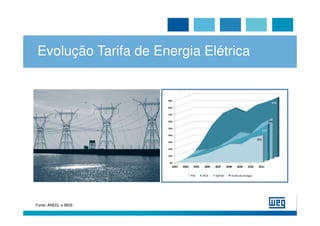

39. Evolução Tarifa de Energia Elétrica
Fonte: ANEEL e IBGE

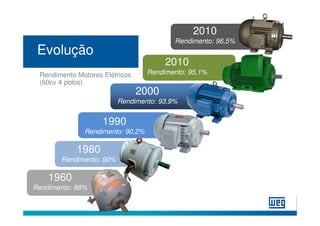

40. 2010
Rendimento: 96,5%
Evolução
2010
Rendimento Motores Elétricos Rendimento: 95,1%
(60cv 4 polos)
2000
Rendimento: 93,9%
1990
Rendimento: 90,2%
1980
Rendimento: 90%
1960
Rendimento: 88%

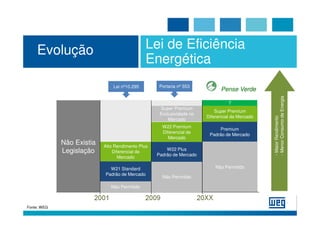

41. Evolução Lei de Eficiência
Energética
Lei nº10.295 Portaria nº 553
Pense Verde
- Menor Consumo de Energia
?
Super Premium
Super Premium
Exclusividade no
Diferencial de Mercado
- Maior Rendimento
Mercado
W22 Premium
Premium
Diferencial de
Padrão de Mercado
Mercado
Não Existia Alto Rendimento Plus
Legislação Diferencial de
W22 Plus
Padrão de Mercado
Mercado
W21 Standard Não Permitido
Padrão de Mercado
Não Permitido
Não Permitido
2001 2009 20XX
Fonte: WEG

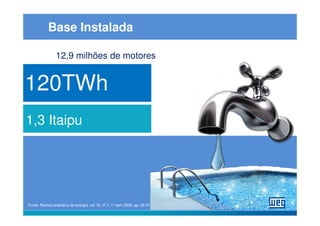

42. Base Instalada
12,9 milhões de motores
120TWh
1,3 Itaipu
Fonte: Revista brasileira de energia, vol 15, nº.1, 1º sem 2009, pp. 29-47

43. Base Instalada
Idade das plantas industriais
Fonte: Associação Brasileira de Manutenção (ABRAMAN)

44. Plano de Troca
Para cada cv
Reciclagem
2 kg de cobre
3 kg de ferro
Outras vantagens:
Elimina motores antigos
Redução de emissão de CO2
na cadeia produtiva (ferro,
cobre, alumínio etc.)
Reciclagem chega a 95% de
aproveitamento
Fonte: WEG

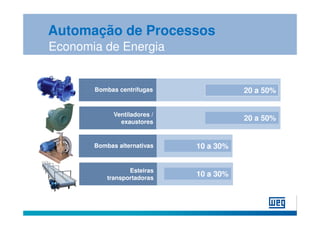

45. Automação de Processos
Economia de Energia
Bombas centrífugas 20 a 50%
Ventiladores /
exaustores
20 a 50%
Bombas alternativas 10 a 30%
Esteiras
transportadoras
10 a 30%

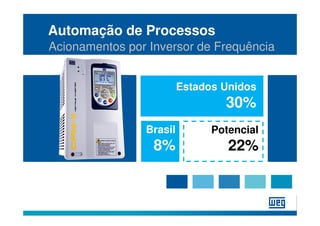

46. Automação de Processos
Acionamentos por Inversor de Frequência
Estados Unidos
30%
Brasil Potencial
8% 22%

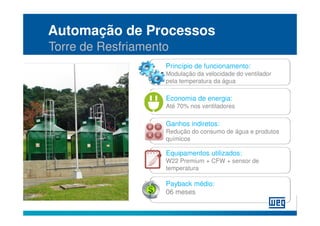

47. Automação de Processos
Torre de Resfriamento
Princípio de funcionamento:
Modulação da velocidade do ventilador
pela temperatura da água
Economia de energia:
Até 70% nos ventiladores
Ganhos indiretos:
Redução do consumo de água e produtos
químicos
Equipamentos utilizados:
W22 Premium + CFW + sensor de
temperatura
Payback médio:
06 meses

48. Automação de Processos
Filtros de Manga
Princípio de funcionamento:
Modulação da velocidade pelo uso de
dampers nos captores
Economia de energia:
Até 60% no exaustor
Ganhos indiretos:
Durabilidade das mangas, redução do
consumo de ar comprimido
Equipamentos utilizados:
Wmagnet Drive System + sensor de
pressão Renner
Payback médio:
06 meses

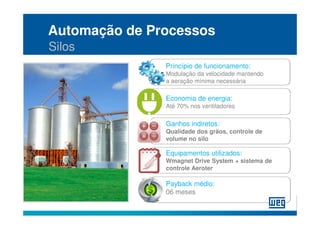

49. Automação de Processos
Silos
Princípio de funcionamento:
Modulação da velocidade mantendo
a aeração mínima necessária
Economia de energia:
Até 70% nos ventiladores
Ganhos indiretos:
Qualidade dos grãos, controle de
volume no silo
Equipamentos utilizados:
Wmagnet Drive System + sistema de
controle Aeroter
Payback médio:
06 meses

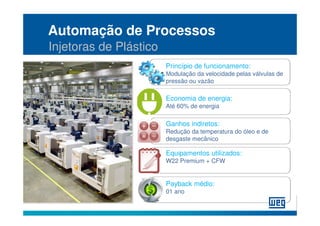

50. Automação de Processos
Injetoras de Plástico
Princípio de funcionamento:
Modulação da velocidade pelas válvulas de
pressão ou vazão
Economia de energia:
Até 60% de energia
Ganhos indiretos:
Redução da temperatura do óleo e de
desgaste mecânico
Equipamentos utilizados:
W22 Premium + CFW
Payback médio:
01 ano

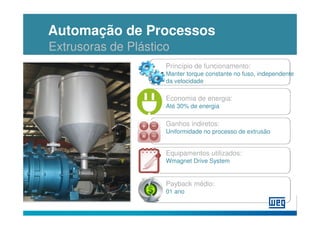

51. Automação de Processos
Extrusoras de Plástico
Princípio de funcionamento:
Manter torque constante no fuso, independente
da velocidade
Economia de energia:
Até 30% de energia
Ganhos indiretos:
Uniformidade no processo de extrusão
Equipamentos utilizados:
Wmagnet Drive System
Payback médio:
01 ano

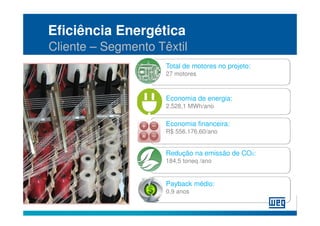

52. Eficiência Energética
Cliente – Segmento Têxtil
Total de motores no projeto:
27 motores
Economia de energia:
2.528,1 MWh/ano
Economia financeira:
R$ 556.176,60/ano
Redução na emissão de CO2:
184,5 toneq /ano
Payback médio:
0,9 anos

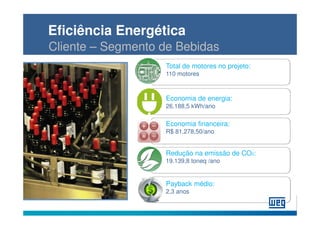

53. Eficiência Energética
Cliente – Segmento de Bebidas
Total de motores no projeto:
110 motores
Economia de energia:
26.188,5 kWh/ano
Economia financeira:
R$ 81.278,50/ano
Redução na emissão de CO2:
19.139,8 toneq /ano
Payback médio:
2,3 anos

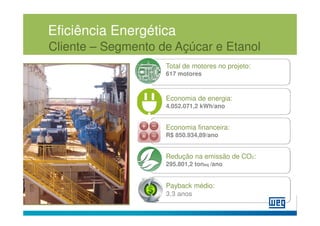

54. Eficiência Energética
Cliente – Segmento de Açúcar e Etanol
Total de motores no projeto:
617 motores
Economia de energia:
4.052.071,2 kWh/ano
Economia financeira:
R$ 850.934,89/ano
Redução na emissão de CO2:
295.801,2 toneq /ano
Payback médio:
3,3 anos

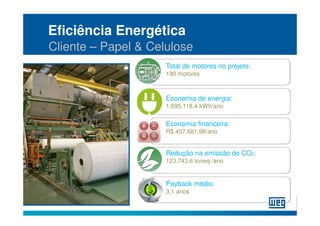

55. Eficiência Energética
Cliente – Papel & Celulose
Total de motores no projeto:
190 motores
Economia de energia:
1.695.118,4 kWh/ano
Economia financeira:
R$ 457.681,98/ano
Redução na emissão de CO2:
123.743,6 toneq /ano
Payback médio:
3,1 anos

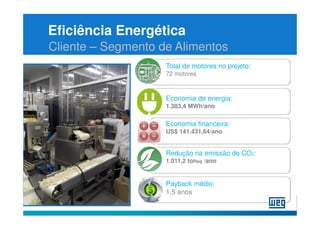

56. Eficiência Energética
Cliente – Segmento de Alimentos
Total de motores no projeto:
72 motores
Economia de energia:
1.383,4 MWh/ano
Economia financeira:
US$ 141.431,64/ano
Redução na emissão de CO2:
1.011,2 toneq /ano
Payback médio:
1,5 anos

57. Energias Renováveis e Obrigado!
Eficiência Energética
Grupo WEG
www.weg.net
www.youtube.com/wegvideos
@weg_wr
