Este documento descreve as principais fontes de energia e como elas são transformadas e distribuídas. Ele explica os processos de geração de energia hidrelétrica, termelétrica e eólica, bem como o transporte e uso final da eletricidade nas indústrias, residências e serviços. O documento também define os conceitos básicos de tensão, corrente e resistência elétrica.

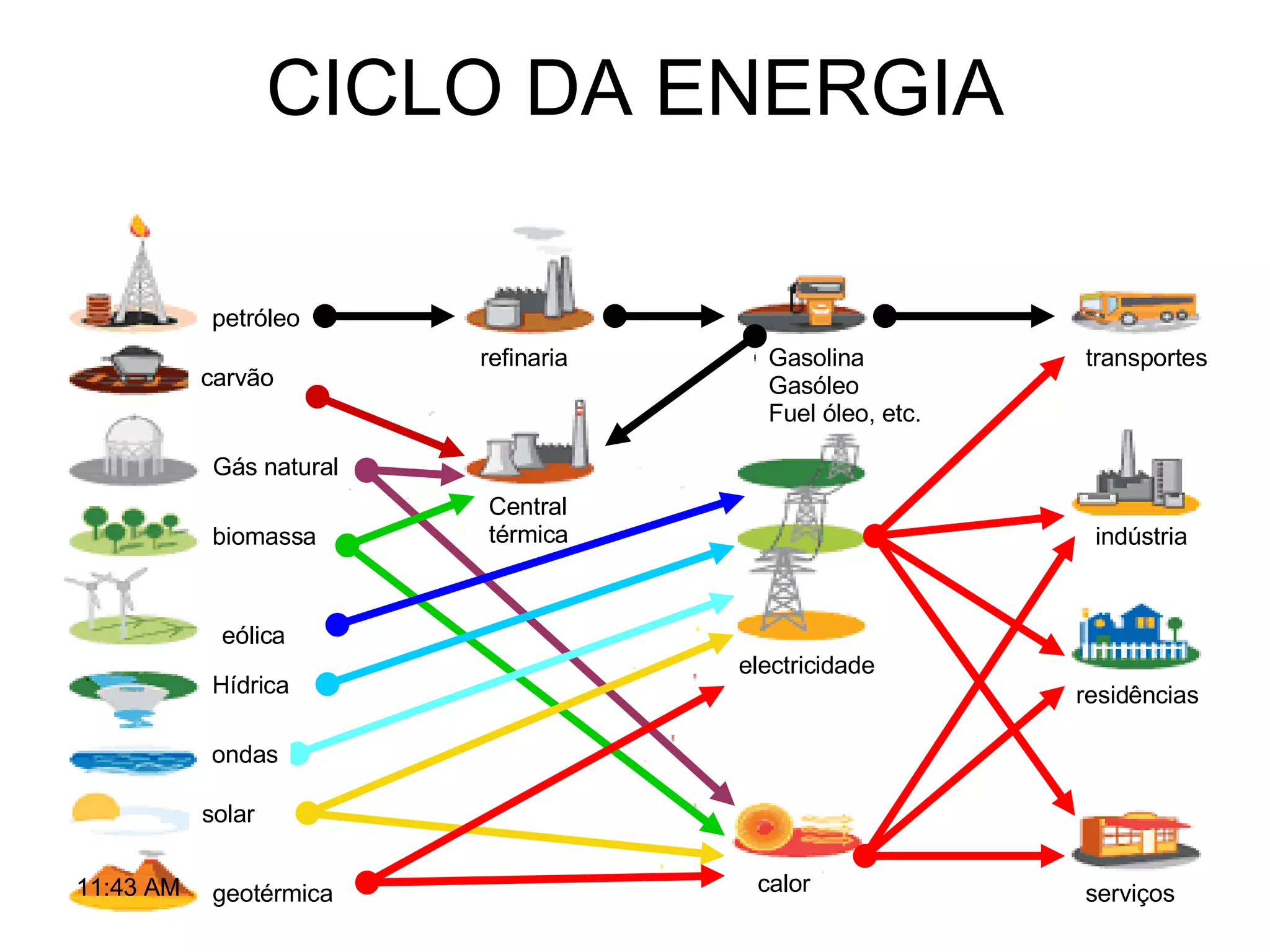

1. CICLO DA ENERGIA petróleo carvão Gás natural biomassa eólica Hídrica ondas solar geotérmica refinaria Central térmica Gasolina Gasóleo Fuel óleo, etc. electricidade calor transportes indústria indústria residências serviços 11:02 PM

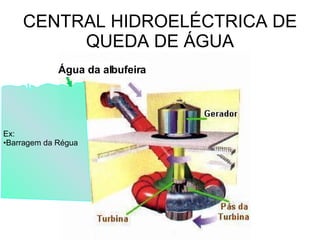

2. CENTRAL HIDROELÉCTRICA DE QUEDA DE ÁGUA Água da albufeira Ex: Barragem da Régua

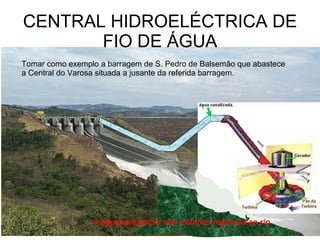

3. CENTRAL HIDROELÉCTRICA DE FIO DE ÁGUA A água que passa nas turbinas regressa ao rio Tomar como exemplo a barragem de S. Pedro de Balsemão que abastece a Central do Varosa situada a jusante da referida barragem.

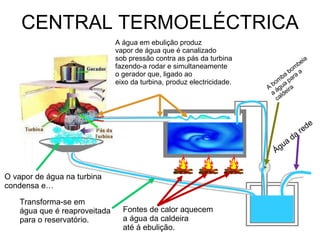

4. CENTRAL TERMOELÉCTRICA Água da rede A bomba bombeia a água para a caldeira Fontes de calor aquecem a água da caldeira até á ebulição. O vapor de água na turbina condensa e… Transforma-se em água que é reaproveitada para o reservatório. A água em ebulição produz vapor de água que é canalizado sob pressão contra as pás da turbina fazendo-a rodar e simultaneamente o gerador que, ligado ao eixo da turbina, produz electricidade.

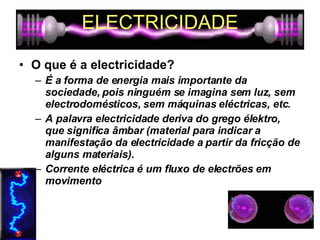

5. ELECTRICIDADE O que é a electricidade? É a forma de energia mais importante da sociedade, pois ninguém se imagina sem luz, sem electrodomésticos, sem máquinas eléctricas, etc. A palavra electricidade deriva do grego élektro, que significa âmbar (material para indicar a manifestação da electricidade a partir da fricção de alguns materiais). Corrente eléctrica é um fluxo de electrões em movimento

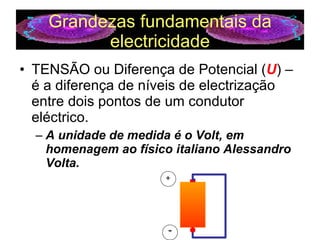

6. Grandezas fundamentais da electricidade TENSÃO ou Diferença de Potencial ( U ) – é a diferença de níveis de electrização entre dois pontos de um condutor eléctrico. A unidade de medida é o Volt, em homenagem ao físico italiano Alessandro Volta. + -

7. INTENSIDADE ( I ) – é a quantidade de electrões que circulam, num condutor, por segundo. Esta grandeza eléctrica tem como unidade de medida o Ampere ( A ), em homenagem ao cientista francês André Ampère. Grandezas fundamentais da electricidade Material isolador Fio condutor

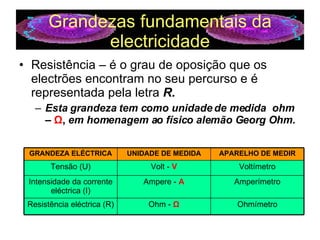

8. Grandezas fundamentais da electricidade Resistência – é o grau de oposição que os electrões encontram no seu percurso e é representada pela letra R. Esta grandeza tem como unidade de medida ohm – Ω , em homenagem ao físico alemão Georg Ohm. GRANDEZA ELÉCTRICA UNIDADE DE MEDIDA APARELHO DE MEDIR Tensão (U) Volt - V Voltímetro Intensidade da corrente eléctrica (I) Ampere - A Amperímetro Resistência eléctrica (R) Ohm - Ω Ohmímetro

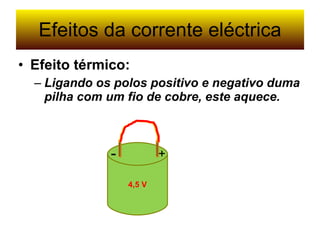

9. Efeitos da corrente eléctrica Efeito térmico: Ligando os polos positivo e negativo duma pilha com um fio de cobre, este aquece. 4,5 V + -

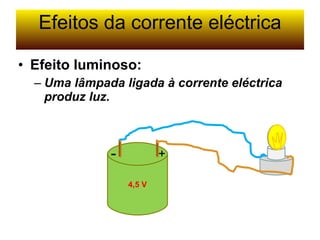

10. Efeitos da corrente eléctrica Efeito luminoso: Uma lâmpada ligada à corrente eléctrica produz luz. 4,5 V + -

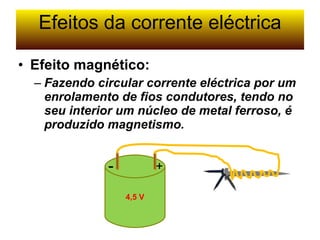

11. Efeitos da corrente eléctrica Efeito magnético: Fazendo circular corrente eléctrica por um enrolamento de fios condutores, tendo no seu interior um núcleo de metal ferroso, é produzido magnetismo. 4,5 V + -

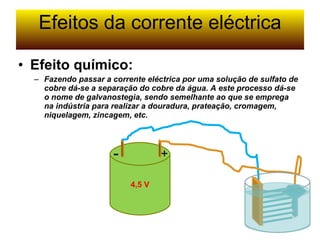

12. Efeitos da corrente eléctrica 4,5 V + - Efeito químico: Fazendo passar a corrente eléctrica por uma solução de sulfato de cobre dá-se a separação do cobre da água. A este processo dá-se o nome de galvanostegia, sendo semelhante ao que se emprega na indústria para realizar a douradura, prateação, cromagem, niquelagem, zincagem, etc.
