As estruturas de madeira para casas são compostas por pilares e vigas principais. As vigas secundárias são posicionadas sobre as principais e distam 40-60cm uma da outra. Madeiras maciças são usadas em vãos de até 4-5m, enquanto madeiras laminadas são recomendadas para vãos maiores.

1. 1
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
ESTRUTURAS DE
MADEIRA
PROF. ENG. MAURO CRUZ
mvieira@umc.br
AULA 7 – 18/10/2017

2. 2
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

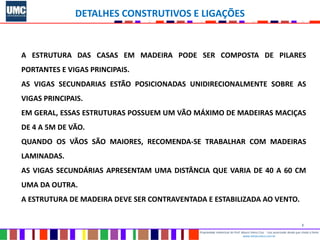

DETALHES CONSTRUTIVOS E LIGAÇÕES

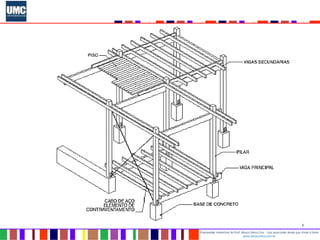

A ESTRUTURA DAS CASAS EM MADEIRA PODE SER COMPOSTA DE PILARES
PORTANTES E VIGAS PRINCIPAIS.
AS VIGAS SECUNDARIAS ESTÃO POSICIONADAS UNIDIRECIONALMENTE SOBRE AS
VIGAS PRINCIPAIS.
EM GERAL, ESSAS ESTRUTURAS POSSUEM UM VÃO MÁXIMO DE MADEIRAS MACIÇAS
DE 4 A 5M DE VÃO.
QUANDO OS VÃOS SÃO MAIORES, RECOMENDA-SE TRABALHAR COM MADEIRAS
LAMINADAS.
AS VIGAS SECUNDÁRIAS APRESENTAM UMA DISTÂNCIA QUE VARIA DE 40 A 60 CM
UMA DA OUTRA.
A ESTRUTURA DE MADEIRA DEVE SER CONTRAVENTADA E ESTABILIZADA AO VENTO.

3. 3
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

4. 4
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

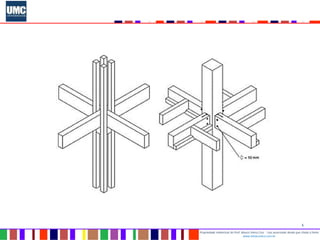

5. 5
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

6. 6
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

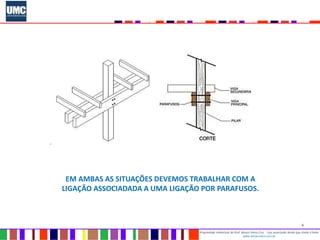

EM AMBAS AS SITUAÇÕES DEVEMOS TRABALHAR COM A
LIGAÇÃO ASSOCIADADA A UMA LIGAÇÃO POR PARAFUSOS.

7. 7
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

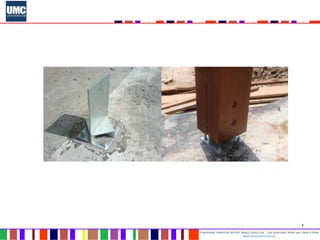

8. 8
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

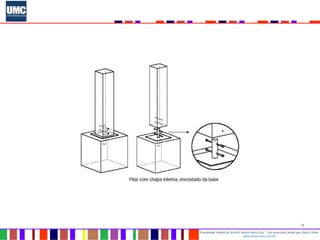

9. 9
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

10. 10
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

11. 11
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

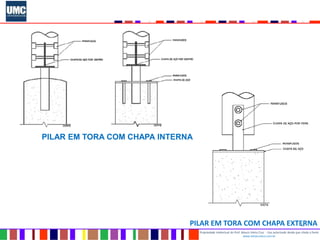

PILAR EM TORA COM CHAPA INTERNA
PILAR EM TORA COM CHAPA EXTERNA

12. 12
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

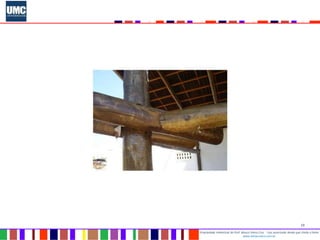

13. 13
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

14. 14
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

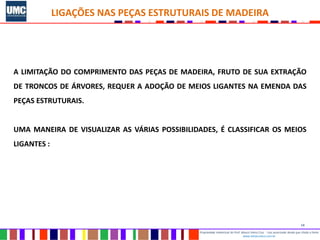

LIGAÇÕES NAS PEÇAS ESTRUTURAIS DE MADEIRA
A LIMITAÇÃO DO COMPRIMENTO DAS PEÇAS DE MADEIRA, FRUTO DE SUA EXTRAÇÃO
DE TRONCOS DE ÁRVORES, REQUER A ADOÇÃO DE MEIOS LIGANTES NA EMENDA DAS
PEÇAS ESTRUTURAIS.
UMA MANEIRA DE VISUALIZAR AS VÁRIAS POSSIBILIDADES, É CLASSIFICAR OS MEIOS
LIGANTES :

15. 15
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

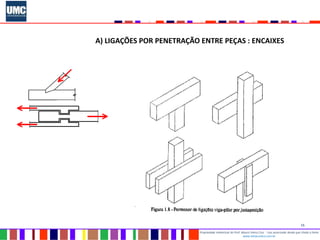

A) LIGAÇÕES POR PENETRAÇÃO ENTRE PEÇAS : ENCAIXES

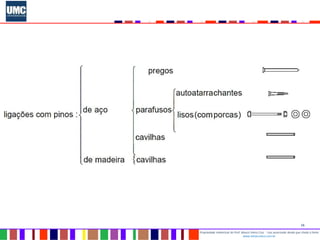

16. 16
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

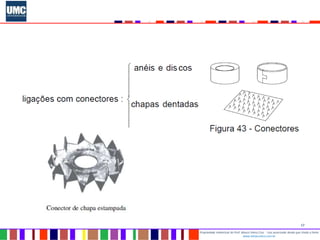

17. 17
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

18. 18
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

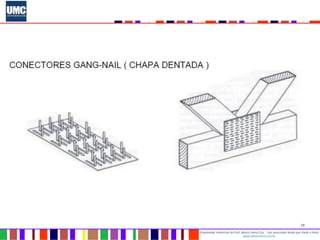

19. 19
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

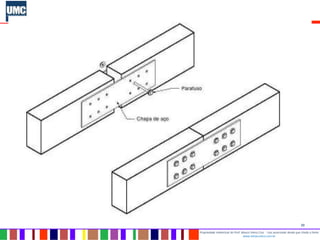

20. 20
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

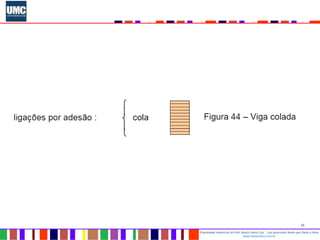

21. 21
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

22. 22
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
CAIBROS:
ELEMENTO COMPONENTE DO MADEIRAMENTO DO TELHADO. ATUA NO SENTIDO
LONGITUDINAL DA QUEDA D’ÁGUA DO TELHADO. AGE JUNTAMENTE COM AS RIPAS
NA DISTRIBUIÇÃO DAS CARGAS SOBRE TODO O MADEIRAMENTO.
ESCORAS:
PEÇA QUE SUSTENTA OU SERVE DE ASSISTÊNCIA A UM ELEMENTO CONSTRUTIVO
QUANDO ESTE NÃO SUPORTA A CARGA A ELE EXIGIDA.
PRANCHAS:
PEÇA DE MADEIRA PLANA E DELGADA, DESTINADA A DIVERSOS FINS.
TÁBUAS:
PEÇA DE MADEIRA PLANA E DELGADA, PRÓPRIA PARA PISO.
VIGAS:
ELEMENTO ESTRUTURAL RESPONSÁVEL PELA SUSTENTAÇÃO DE LAJES. A VIGA
TRANSFERE O PESO DAS LAJES E DOS DEMAIS ELEMENTOS (PAREDES, PORTAS, ETC.)
PARA AS COLUNAS.

23. 23
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

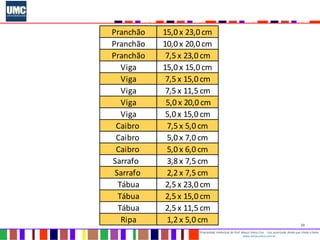

Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm
Sarrafo 2,2 x 7,5 cm
Tábua 2,5 x 23,0 cm
Tábua 2,5 x 15,0 cm
Tábua 2,5 x 11,5 cm
Ripa 1,2 x 5,0 cm

24. 24
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br

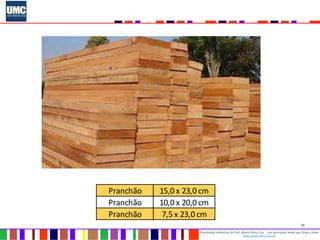

Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm

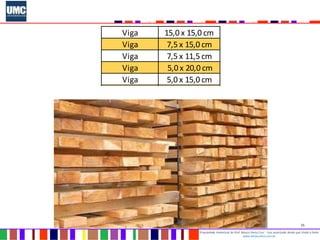

25. 25
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm
Sarrafo 2,2 x 7,5 cm
Tábua 2,5 x 23,0 cm
Tábua 2,5 x 15,0 cm
Tábua 2,5 x 11,5 cm
Ripa 1,2 x 5,0 cm

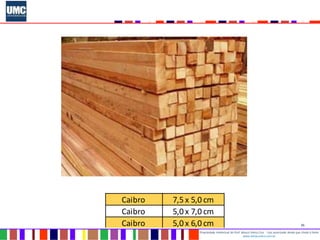

26. 26
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm

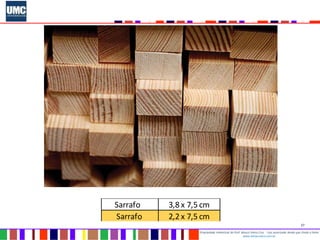

27. 27
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm
Sarrafo 2,2 x 7,5 cm
Tábua 2,5 x 23,0 cm

28. 28
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm
Sarrafo 2,2 x 7,5 cm
Tábua 2,5 x 23,0 cm
Tábua 2,5 x 15,0 cm

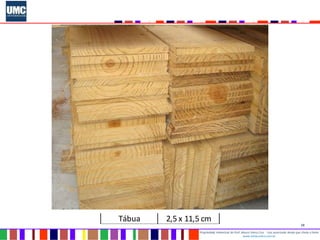

Tábua 2,5 x 11,5 cm
Ripa 1,2 x 5,0 cm

29. 29
Propriedade intelectual do Prof. Mauro Vieira Cruz - Uso autorizado desde que citada a fonte
www.metacustica.com.br
Pranchão 15,0 x 23,0 cm
Pranchão 10,0 x 20,0 cm
Pranchão 7,5 x 23,0 cm
Viga 15,0 x 15,0 cm
Viga 7,5 x 15,0 cm
Viga 7,5 x 11,5 cm
Viga 5,0 x 20,0 cm
Viga 5,0 x 15,0 cm
Caibro 7,5 x 5,0 cm
Caibro 5,0 x 7,0 cm
Caibro 5,0 x 6,0 cm
Sarrafo 3,8 x 7,5 cm
Sarrafo 2,2 x 7,5 cm
Tábua 2,5 x 23,0 cm
Tábua 2,5 x 15,0 cm
Tábua 2,5 x 11,5 cm

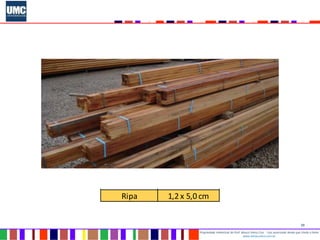

Ripa 1,2 x 5,0 cm
